天線
12V/10A 電源
串口連接線
注：兩個大功率數傳電臺天線之間的距離請超過 1 米,不然可能造成損壞！無線數傳電臺在使用過程中還有很多注意事項
首先給數傳電臺安裝天線，然后安裝電源，僅支持壓線方式，此時電源燈亮起，異常燈無指示；
使用USB接口轉 RS-232 或 USB接口轉 RS-485 使得電腦與無線數傳電臺相連；

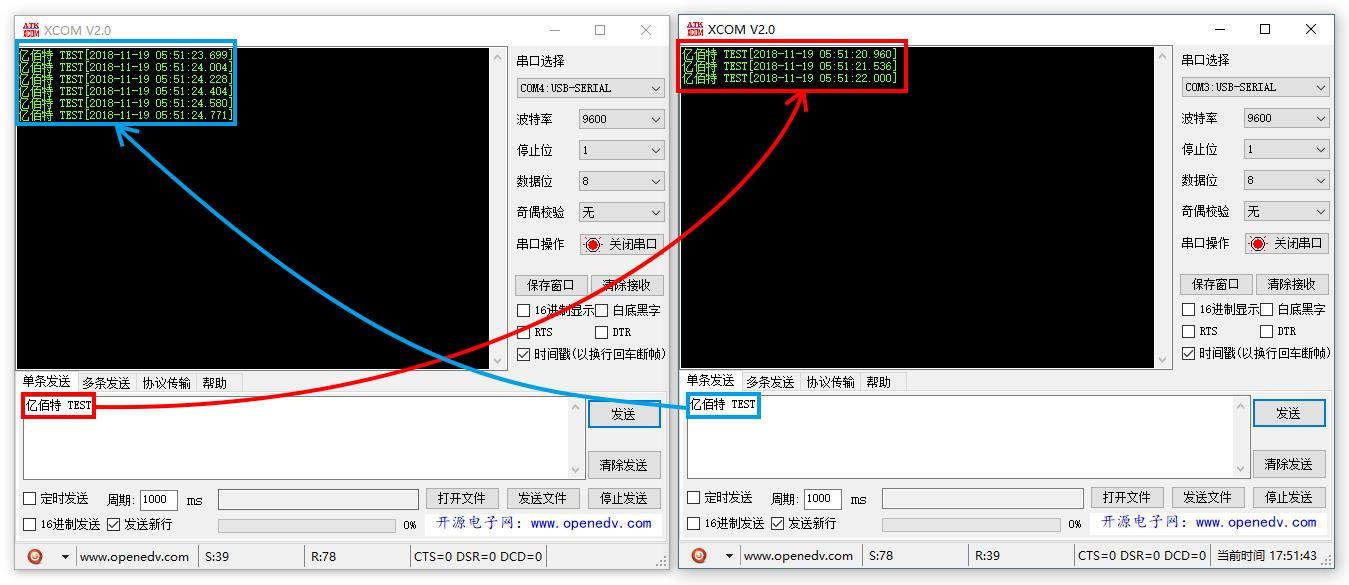

啟動兩個串口調試助手，選擇串口波特率為9600bps、校驗方式為 8N1，即可實現串口透?jìng)鳎?/span>
若需要修改參數，請將 MOD 引腳與 GND 短接，進入配置模式，打開 E90-DTU SL系列l(wèi)ora數傳電臺配置軟件，即可修
改相關參數，完成配置后，請將 MOD 引腳至于懸空狀態。

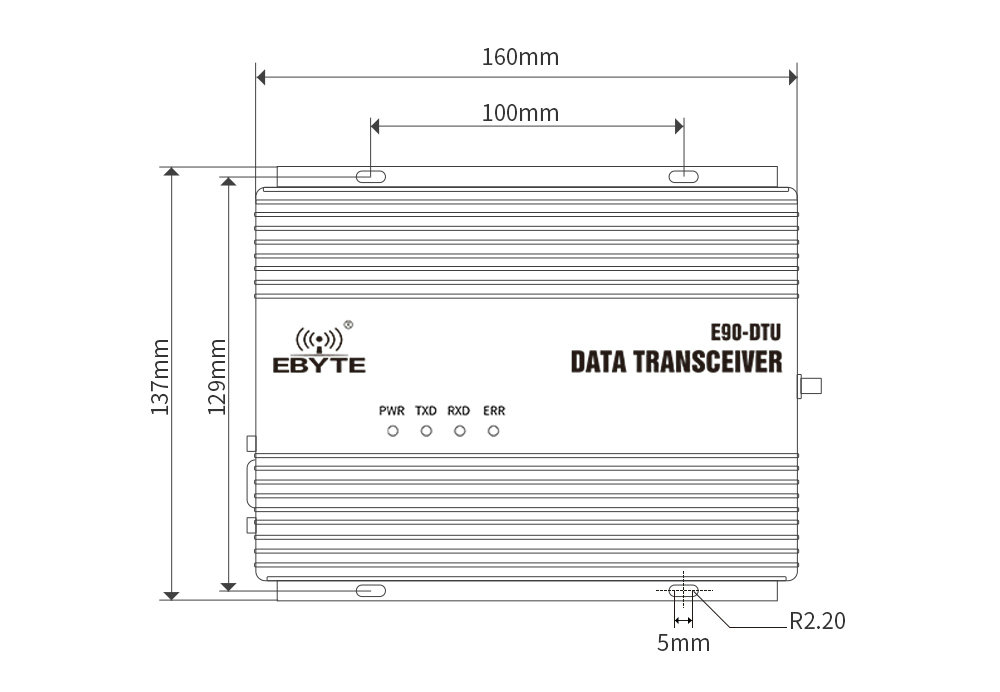

安裝尺寸

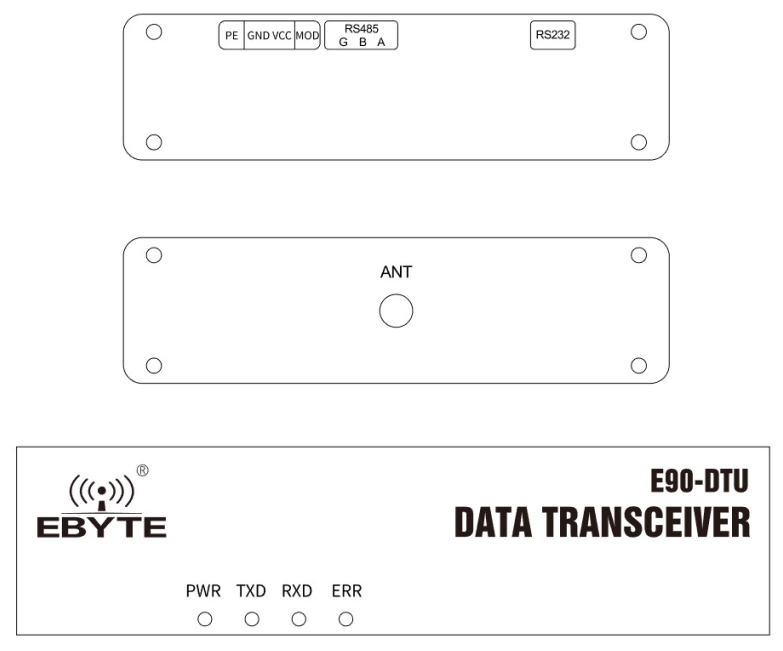

接口及指示
用戶采用壓線方式進行供電，12V/10A 直流電源。
E90-DTU 可以使用標準 DB9 接口通過 RS232 與設備相連接。
E90-DTU系列數傳電臺可以使用 RS485 接口的 A、B、G 與設備的 RS485 的 A、B、G 分別連接。
注意：將電臺與多臺設備相連接時出現通信不暢，而單臺設備時無此現象，請嘗試在 485_A 端子與 485_B 端子之間并聯120Ω匹配電阻。
