前文講述了基于串口服務器實現多主機采集控制RTU節點設備的技術教程，具有串口服務器的Modbus多主機網關支持多臺Modbus TCP主機同時操作RTU設備，利用TCP/IP協議通訊打破RTU數據總線上只能存在一臺主機的限制的功能。本文會講述如何使用虛擬串口軟件實現組態軟件與設備的通信教程，流程如下：
該筆記適用于NA111、NA111-A、NB114、NS1-TB、NT1-B、NT1、NA611-S、NA611-SA等具有Modbus多主機模式的串口服務器。

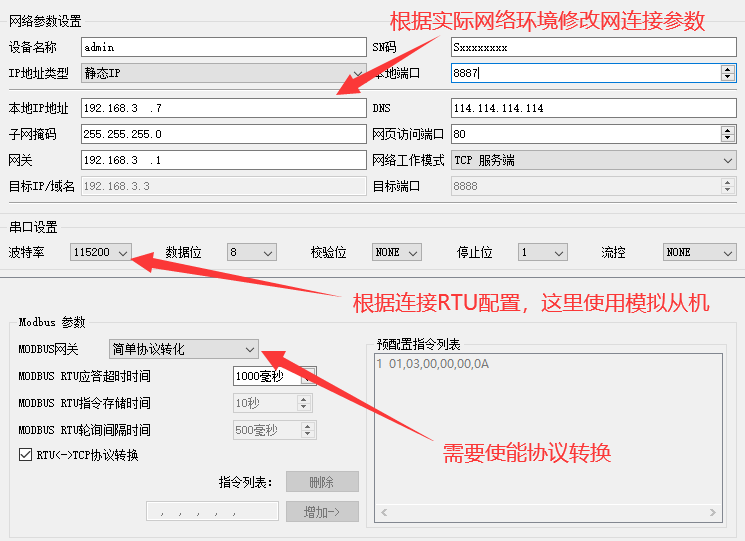

串口服務器配置工具，先根據實際網絡環境配置IP、網關、掩碼、模式等，為了方便管理使用靜態IP配置為192.168.3.7（與PC保持相同網段，但地址不同），二類地址掩碼配置為255.255.255.0，網關可任意配置（建議配置為路由器地址），DNS服務器在不使用域名連接時可以使用默認。案例一設備為服務器模式DNS功能不會啟用也可以忽略，使用服務器模式，開啟8887端口監聽客戶端連接與數據收發；
根據串口服務器串口連接的RTU的波特率參數配置，UART通訊需要通訊雙方參數相同，由于使用模擬RTU從機，可以先配置串口服務器，在配置模擬從機波特率參數，串口服務器支持多種波特率但仍有不支持波特率，這時就需要根據串口服務器的波特率調整RTU設備的波特率；

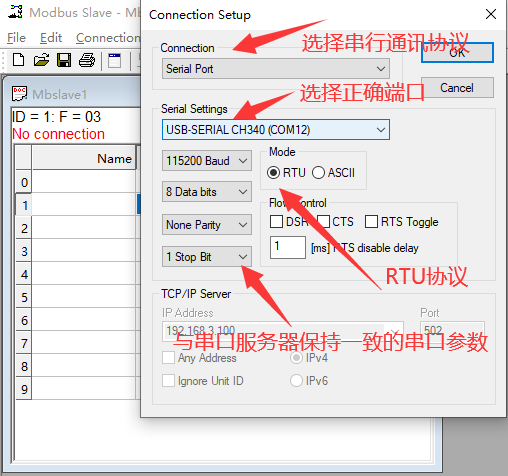

打開Modbus Slave軟件， 配置串口連接參數，如下圖所示：

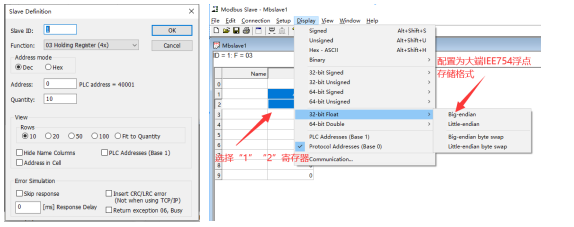

仿真Modbus地址為1，寄存器地址為0x0000的保持寄存器（整型）和0x0001保持寄存器（浮點），用于測試演示，如下如所示：

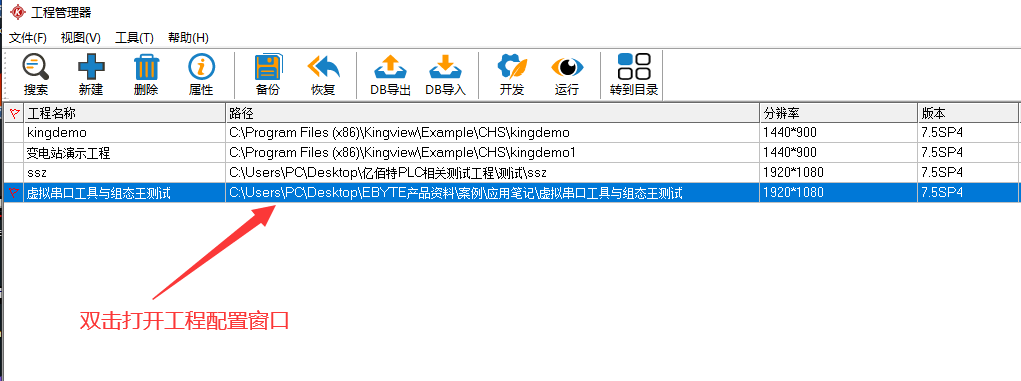

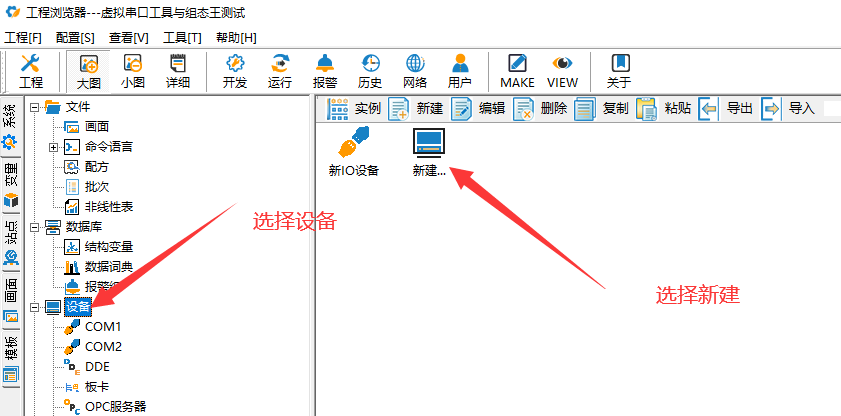

打開“組態王”工程選擇器，雙擊打開工程配置窗口；

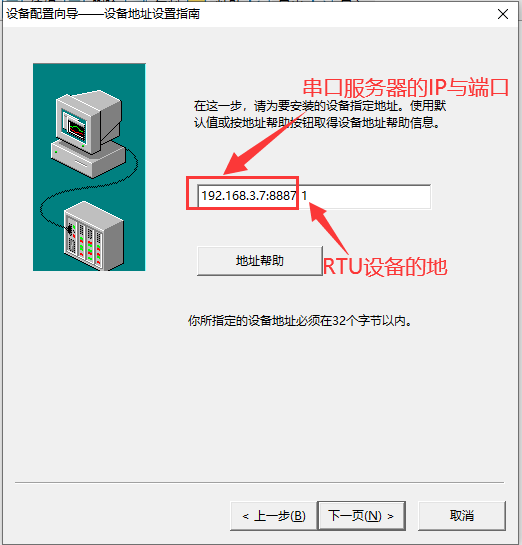

選擇“莫迪康Modbus TCP”協議，點擊下一步直到右圖配置界面，先輸入IP:端口在輸入空格，在填入被控RTU設備的Modbus地址，具體每位數值的含義可點擊“地址幫助”，其他都使用默認參數；

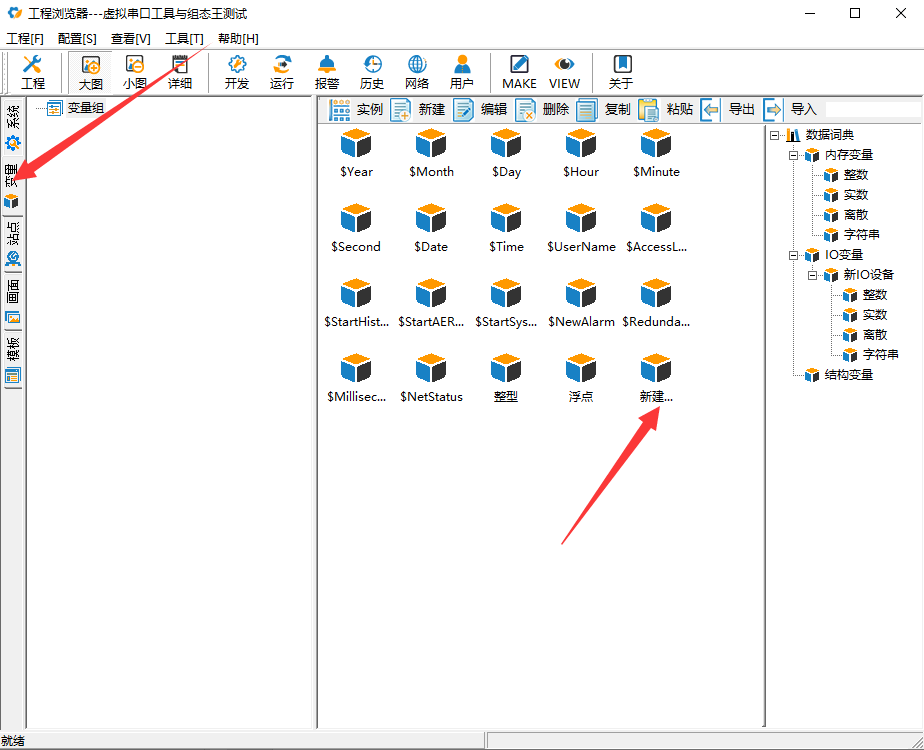

打開變量編輯界面“新建變量”；

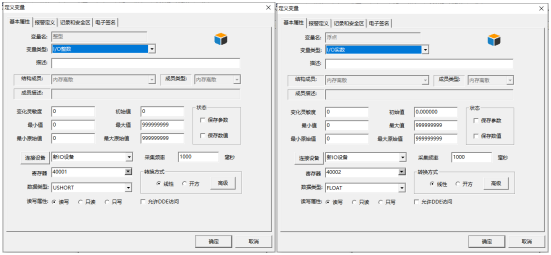

添加一個整型和一個浮點型，注意地址需要與仿真從機匹配，如下圖所示：

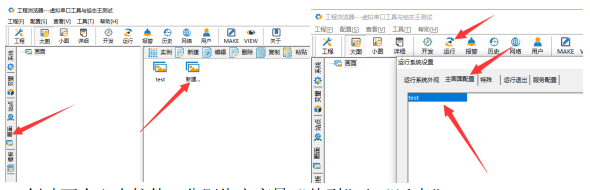

新增交互界面，并將界面配置為自動打開；

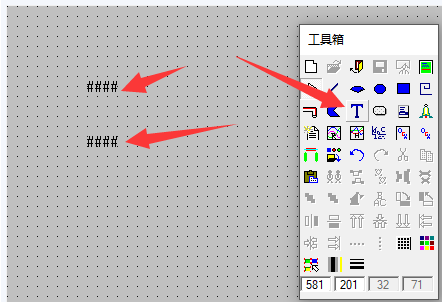

創建兩個文本控件，分別綁定變量“整型”和“浮點”；

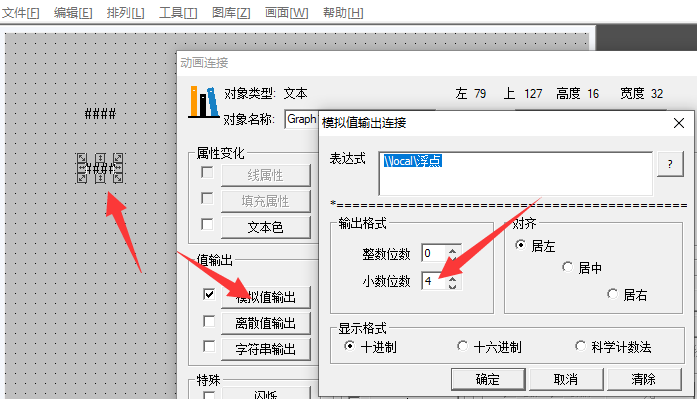

配置浮點顯示的小數位數，如下圖：

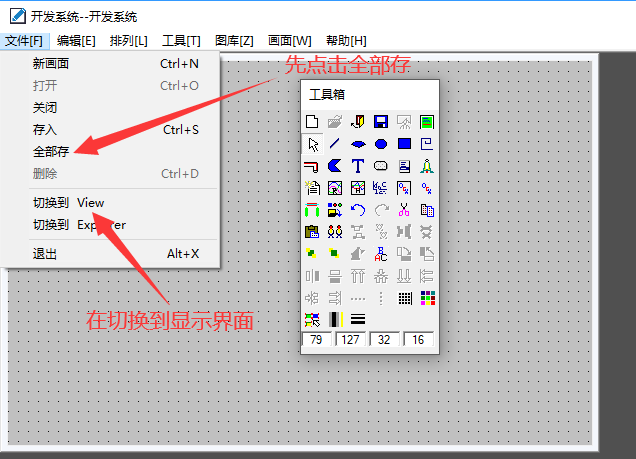

保持參數，打開顯示程序；

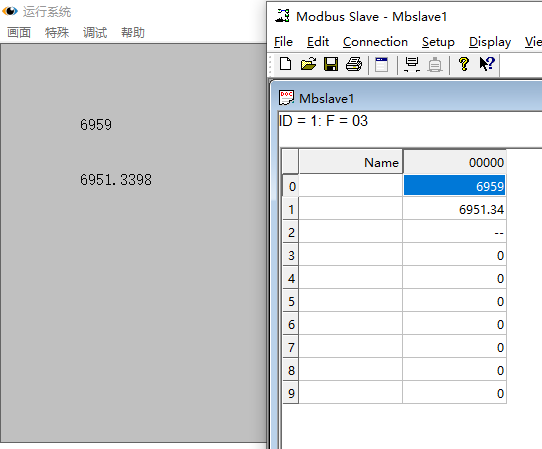

測試效果如下：

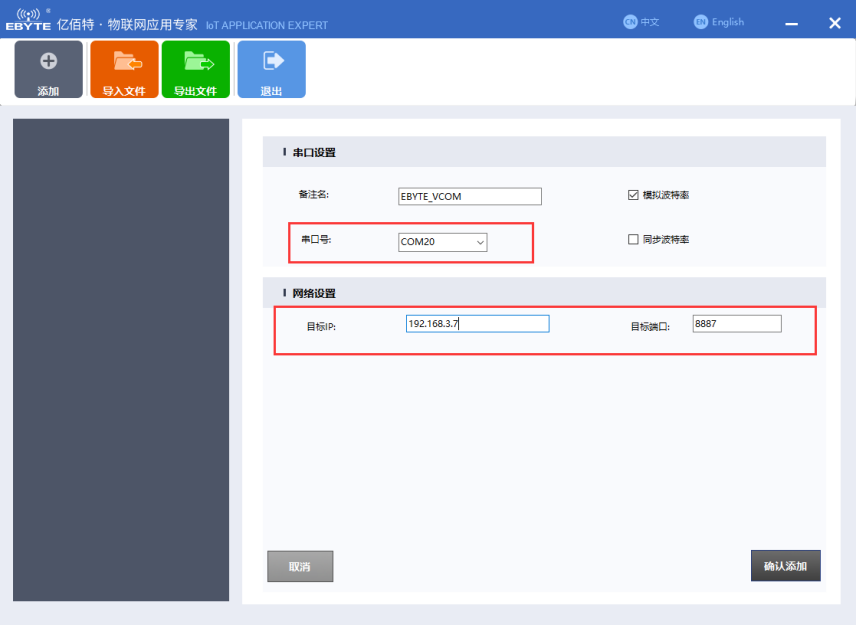

以上為組態王直接連接串口服務器實現RTU設備采集控制，接下來介紹通過虛擬串口工具實現組態王控制采集；

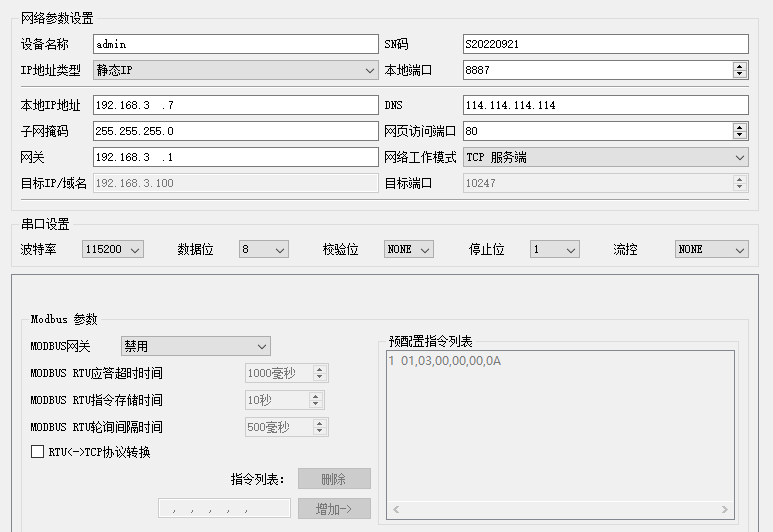

配置串口服務器，需要關閉Modbus網關功能，RTU設備直接與組態王通訊，串口服務器僅轉發數據；

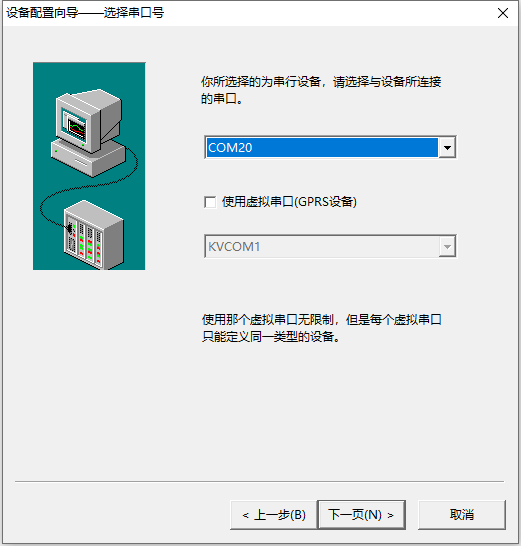

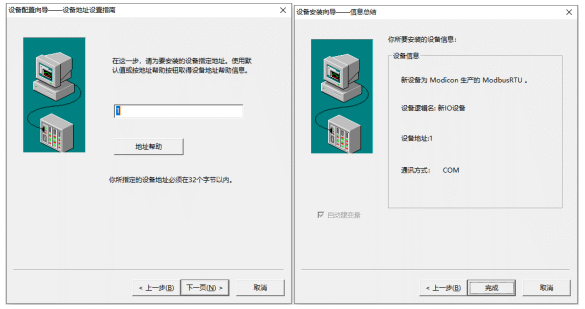

修改組態王設備驅動，由“莫迪康Modbus TCP”修改為“莫迪康Modbus RTU”，調整串口號為COM20，如下圖所示：

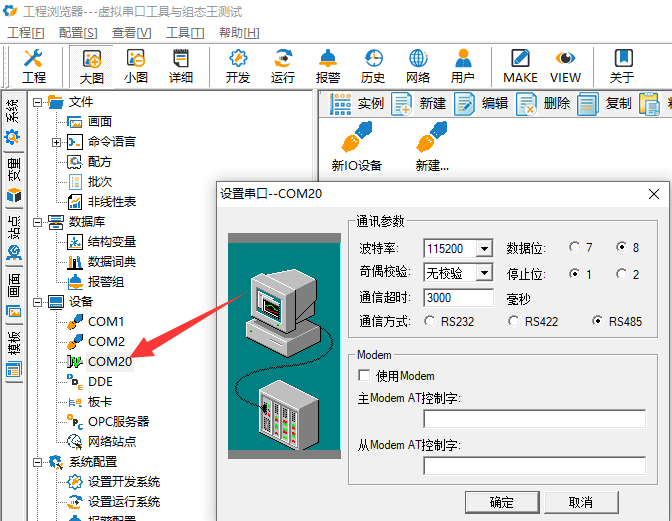

打開串口參數配置界面，配置波特率參數為115200-8N1；
保存后再次打開演示界面，如下圖：

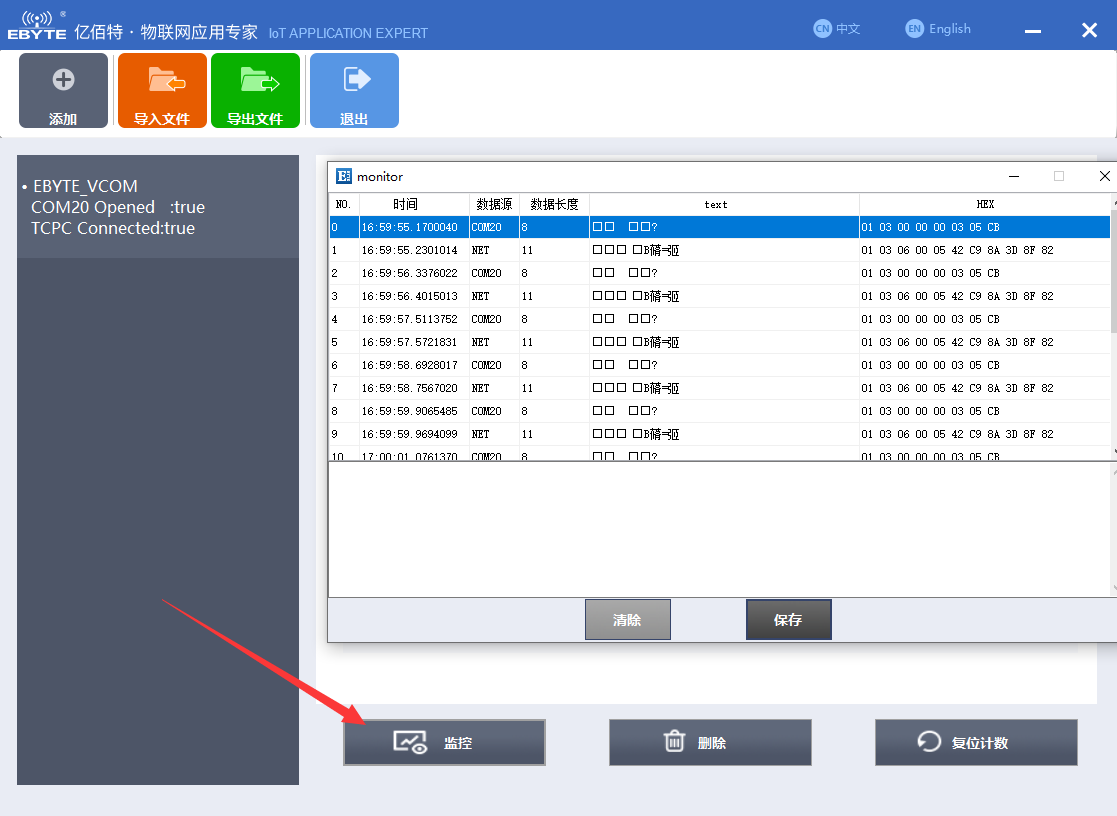

使用虛擬串口工具控制臺，打開數據監控界面，可以成功監控到組態王發送的指令以及RTU設備返回的數據；
今天的分享就到這里啦，億佰特人每一天都致力于更好的助力物聯化、智能化、自動化的物聯網應用發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的官網進行了解，還有客服在線答疑哦！
