為了讓用戶能快速熟悉E180-DTU和E18-DTU系列zigbee DTU數傳電臺，該4G DTU數傳電臺是基于zigbee3.0技術的zigbee數傳電臺，前文介紹了如何使用zigbee數傳電臺快速建立zigbee網絡的入門教程，包括節點類型配置、PANID設置、信道設置、發射功率設置。本文接著詳解數傳電臺如何快速加入zigbee網絡的配置教程，如下問所示：

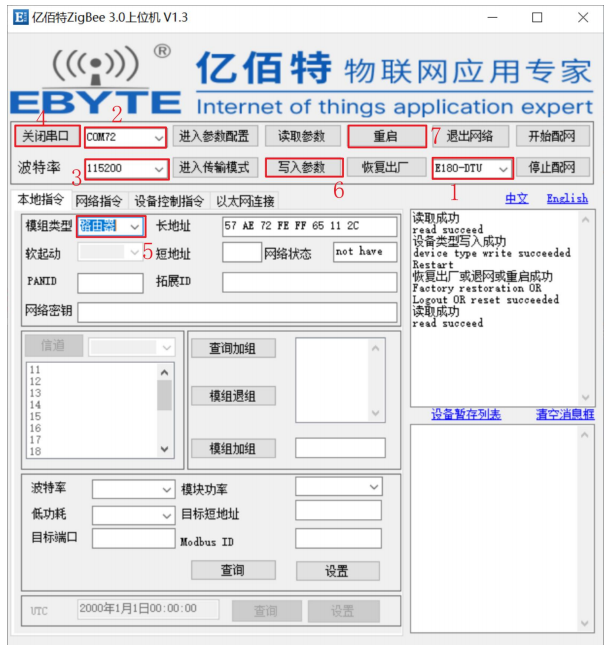

（1）打開上位機軟件“億佰特ZigBee3.0上位機”，選擇設備類型，選擇串口號，選擇串口波特率（默認115200），點擊打開串口。然后設置模組類型為“路由器”或“終端節點”，然后點擊“寫入參數”，再點擊“重啟模組”，此時設備的角色切換成功。

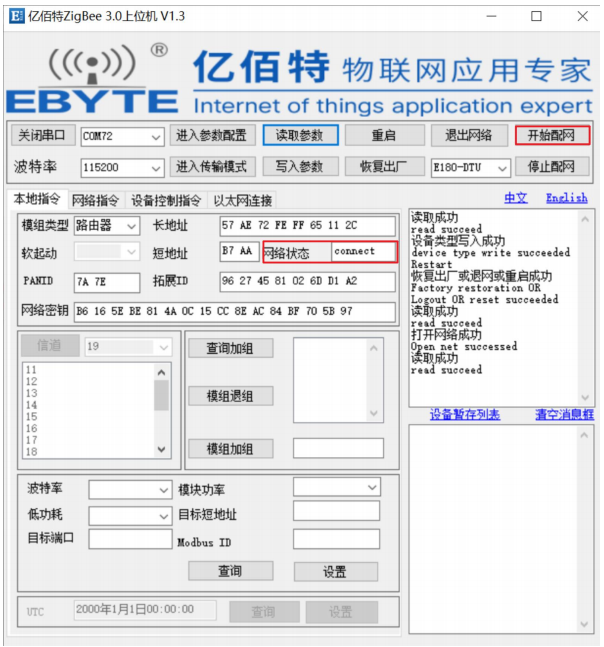

（2）點擊“開始配網”，DTU設備的LINK燈以10Hz快速閃爍，這個時候需要保證協調器設備也是處于配網狀態（見5.1節）。等待片刻，DTU的LINK燈變成長亮或1Hz閃爍（路由器模式），點擊“讀取參數”，可以查看設備的入網信息，此時網絡狀態為“connect”。如果LINK燈變成熄滅狀態，且網絡狀態為“not have”，則模組加網失敗，請檢查協調器設備是否處于配網狀態，并且協調器設備和路由器/終端設備距離是否在合理范圍內。

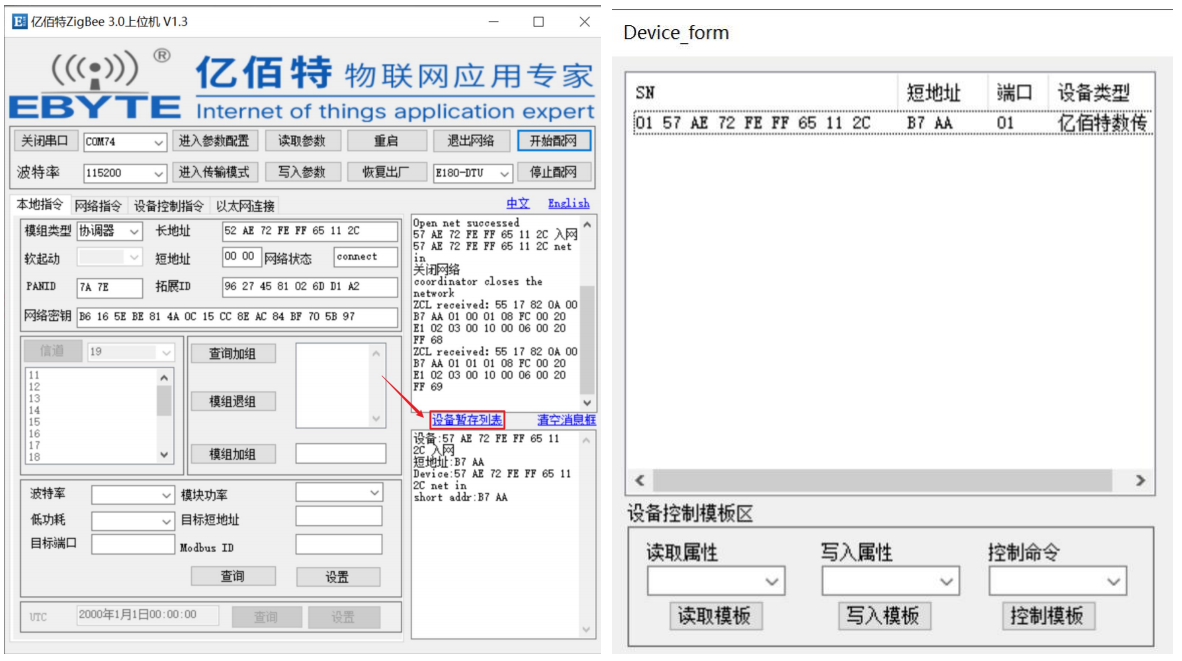

（3）通過協調器設備的上位機界面可以查看其他已加入協調器設備網絡的路由器/終端設備的信息，包括MAC地址和短地址。點擊協調器設備上位機界面的“設備暫存列表”，可以查看入網設備的9字節SN號（注意：一個模組可能存在多個SN號，每個SN號代表一種外設或功能，模組功能越多顯示SN號越多），SN號可用于設備控制和設備綁定透傳目標。
（4）在協調器設備的上位機界面上，點擊“設備控制指令”，點擊“刷新設備列表”，可以看到入網設備的MAC地址和短地址。
按照此方法，一個協調器網絡內可以加入若干路由器和終端節點。
注意事項：
已經加入網絡的路由器或終端節點，如果需要切換到其它協調器建立的網絡，需要進行“退出網絡”或“恢復出廠”操作，再重新按照5.2的流程進行設置。同樣如果已經加入網絡的路由器需要變更成終端節點，或已經加入網絡的終端節點變更為路由器，也需要“退出網絡”或“恢復出廠”操作。
