NB114串口服務器是實現串口數據 ? 以太網數據轉換的RS485單路串口服務器；該單路串口服務器具有多種Modbus網關模式以及MQTTC/HTTPC物聯網網關模式，可滿足各類串口設備和PLC模塊的聯網功能；采用工業級設計標準，保證設備可靠性；RS485串口服務器產品自帶RJ45網口和4×3.81mm 鳳凰端子以及 DB9 數據接口；支持多種串口協議（RS422/RS485/RS232）；采用定位孔安裝。

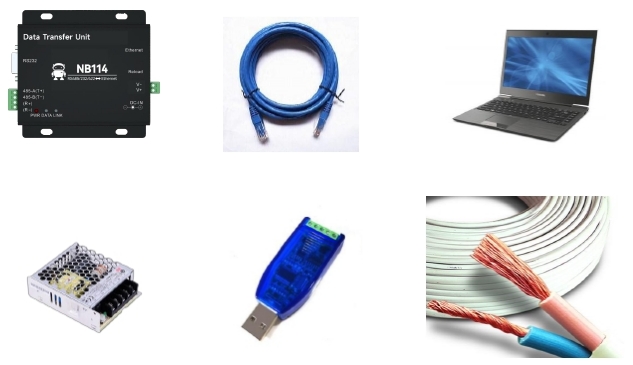

串口服務器（以下簡稱“設備”）使用前，需準備網線、電腦、USB 轉串口轉換器等相關輔材。具體如下：
【注】本案例使用 RS485 接口演示；
1、 采用標準 10M RJ45 網口，正確接入后設備網口橙色指示燈常亮，綠色指示燈閃爍；

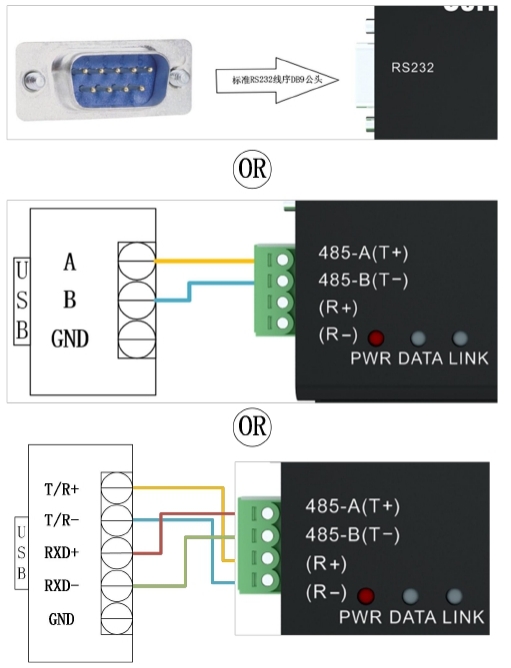

2、 采用標準 RS485 接口（4×3.81mm 鳳凰端子），設備 485-A接USB轉RS485轉換器的 A，設備485-B接USB 轉 RS485 轉換器的 B（距離較遠請使用標準 RS485 雙絞線纜，否則可能由于環境干擾過大無法正常通訊）；
【注】請勿同時使用 RS485、RS422、RS232 接口，可能影響數據收發。
避免客戶在實際應用過程中出現服務器搜索失敗，還有無法打開網頁等相關問題，建議先對電腦進行相關設置的檢查。
（1） 關閉電腦的防火墻、殺毒軟件；
（2） 配置與設備連接的網卡；
（3） 此案例針對設備直連電腦測試，需要配置電腦為靜態IP（電腦直連串口服務器，沒有路由器來分配，電腦獲取不到IP地址），使用交換機或路由器需要保證設備與電腦處于同一網端（比如：192.168.3.xxx）；

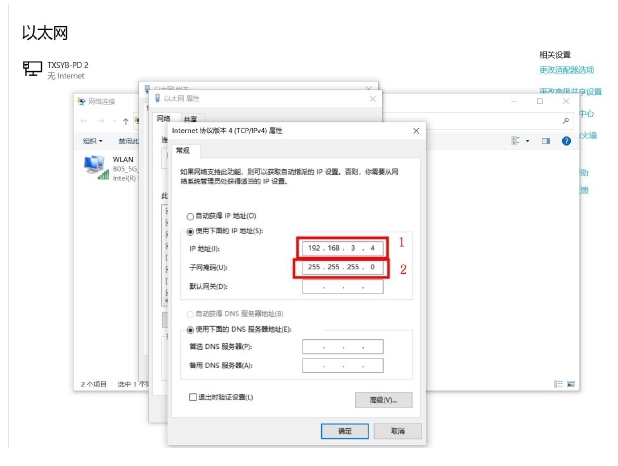

（4） 此處配置電腦的靜態 IP 為 192.168.3.4（與串口服務器同一網段），配置子網掩碼為255.255.255.0，配置默認網關為 192.168.3.1。

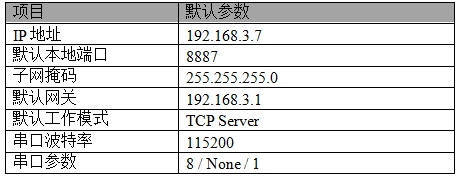

經過上述操作步驟后，沿用設備出廠默認參數，執行以下操作，即可實現數據的透明傳輸測試。
操作步驟如下：
（1） 打開測試 TCP/IP 調試助手軟件；

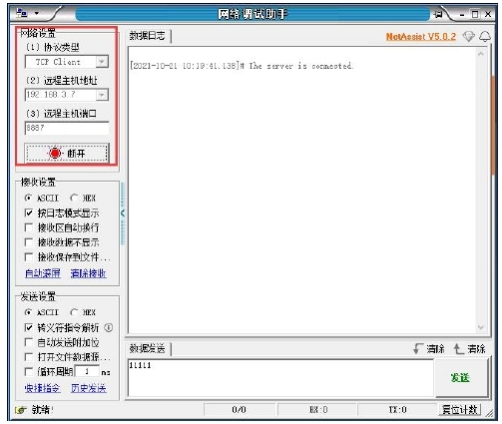

（2） “網絡設置區”選擇 TCP 客戶端模式（TCP Client），遠端主機地址對應（設備默認本機IP :192.168.3.7），遠端主機端口對應設備出廠本機端口 8887，點擊連接；
（3） 等待電腦連接串口服務器，連接完成后串口服務器的 LINK 燈常亮；

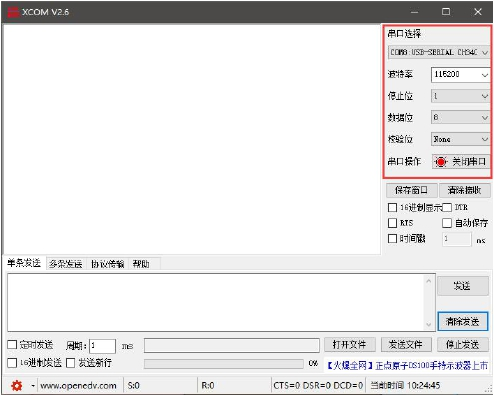

（4） 打開串口助手，串口波特率設置為 115200,串口參數設置為 1/8/None，點擊打開串口；

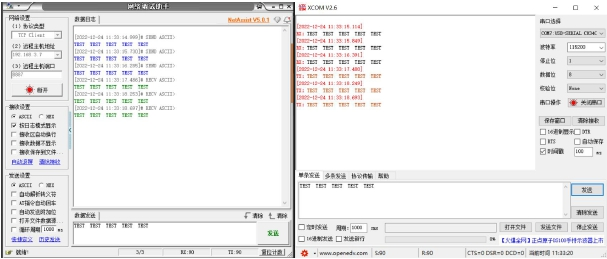

（5） 數據傳輸測試，串口助手（串口端）發送測試數據，網絡調試助手（網絡端）收到測試數據。網絡調試助手（網絡端）發送測試數據，串口助手（串口端）接收測試數據。實現雙工通信（即本地到網絡雙向數據收發）；
| 產品型號 | 產品類型 | Socket連接數 | 工作模式 | 工作電壓 | 產品尺寸 |
| NS1 | 貼片模塊 | 6 路 | TCP Server | 3.0～5.5V(DC) | 17×19×4 |
| NT1 | 直插模塊 | 6 路 | TCP Client | 3.0～5.5V(DC) | 35×22×30 |
| NT1-B | UDP Server | ||||
| NA111 | DTU | 6 路 | UDP Client | 8～28V(DC) | 110×66×30 |
| NA111-A | MQTT Client | 85～265V(AC) | |||
| NB114 | DTU | 6 路 | HTTP Client | 8～28V(DC) | 102×84×25 |
