工具：頻譜儀
版本：功率版本
使用步驟：
1、查詢模塊型號，工作電壓，默認參數（如信道，波特率等），工作模式連接方式，打開串口軟件，確認串口未發送數據（若未加衰減器，會損壞儀器）

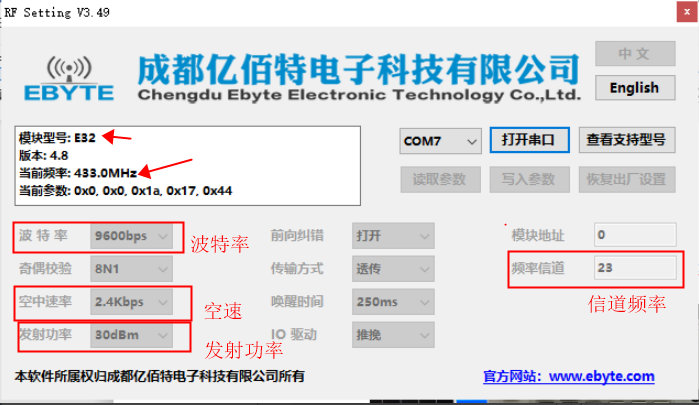

E32-433T30D參數配置工具：

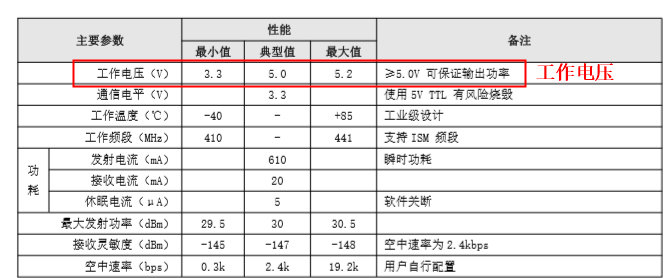

E32-433T30D工作電壓：

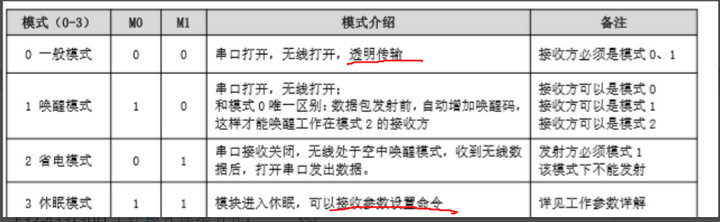

E32-433T30D工作模式連接方式：

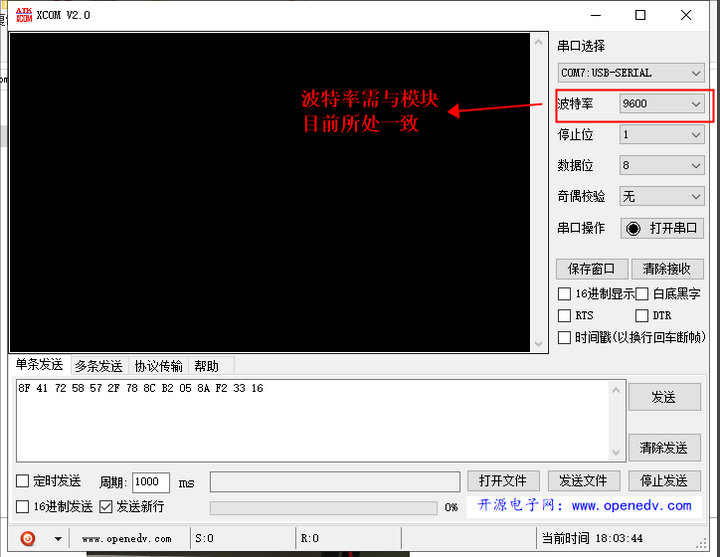

串口軟件Xcom：

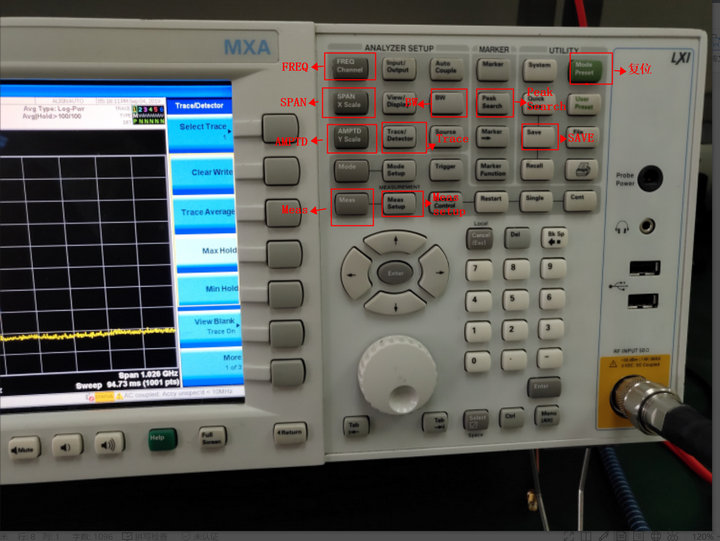

頻譜儀按鍵：
2、設置頻率Freq：按按鍵“Freq”設置儀器中心頻率（與模塊發射頻率一致）
3、設置功率補償：按鍵“AMPTD”選擇第二頁第二個Ref lv：offest，設置對應頻段功率補償（根據該儀器連接衰減器查詢補償功率）。
4、設置掃描寬度：按儀器“SCAN”按鍵，根據模塊發射頻率以及需要測量的值選擇測試寬度。（一般我們選擇100MHz）
5、設置BW：按儀器“BW”按鍵，BW的值對應了掃描的快慢，根據要測量的值選擇對應的BW。（一般我們選擇100KHz）

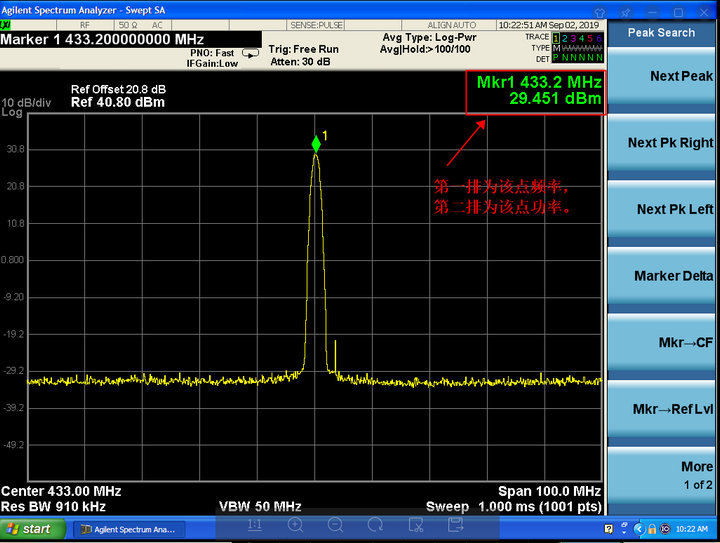

6、完成1-5步驟之后，更改模塊工作模式，如透?jìng)?，通過串口工具命令模塊發送數據，按“Peak Search”按鍵，接著按儀器“TRACE”按鍵，選擇Max hold選對應模塊發射頻率的點就是模塊發射功率。
工具：頻譜儀
版本：功率版本

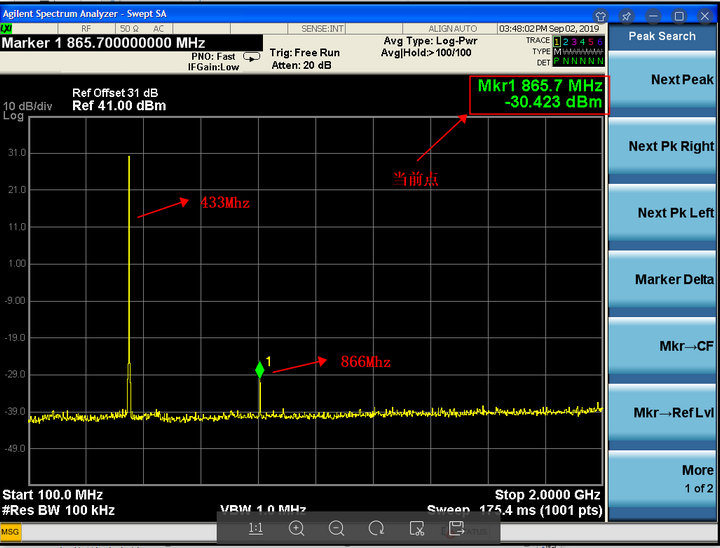

完成1-6步驟之后，按“PEAK”按鍵，選擇或輸入頻率為兩倍頻率的點，（如E32-433T30D默認頻率433Mhz，二倍頻率就為866Mhz，此時需要重新設置SCAN，使其包括866Mhz）,該點就為二次諧波點。
工具：頻譜儀
版本：功率版本

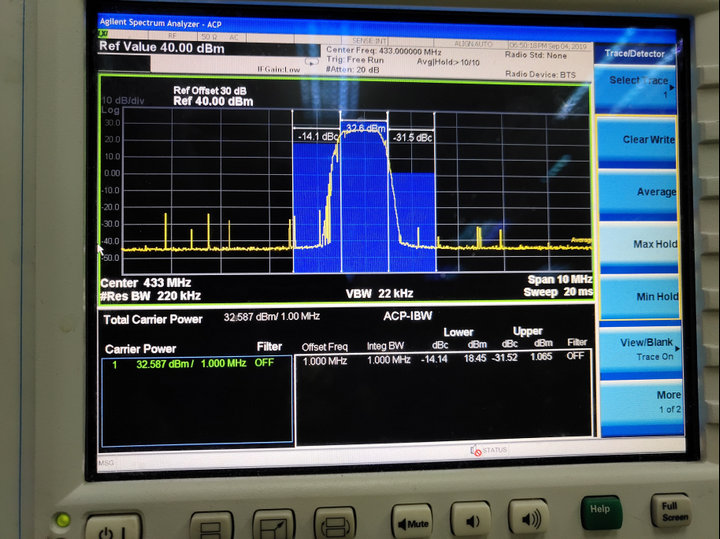

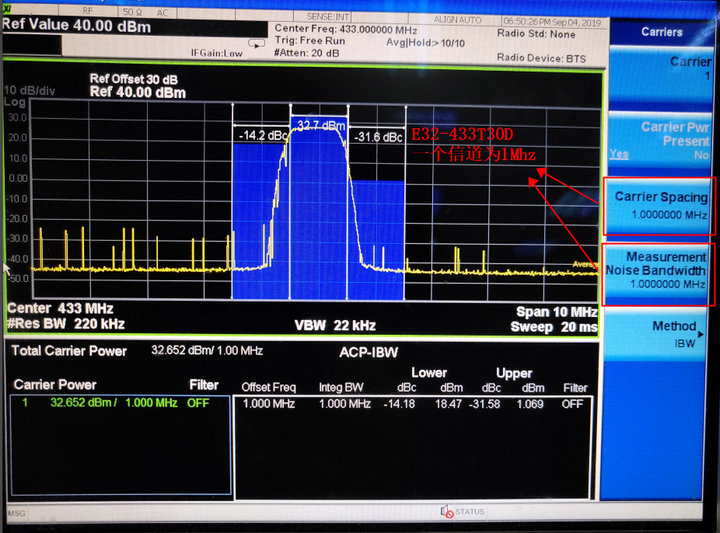

在前面1-6步驟基礎上按“meas”按鍵，選擇ACP，Center Freq選擇發射頻率，如E32-433T30D默認信道23，因此選擇頻率433Mhz，再按“meas setup”按鍵，選擇offset/LImits將offset Freq與lntey bw設置為該模塊一個信道所占用的帶寬頻率。
再按“meas setup”按鍵，選擇carrier setup后選擇configure carriers將carrier Spacing與Measurement設置為該模塊一個信道所占用的帶寬頻率，此時，按“Trace”按鍵，選擇Max Hold，此時就為鄰信道功率比。(鄰信道功率比dBc)
工具：頻譜儀
版本：功率版本

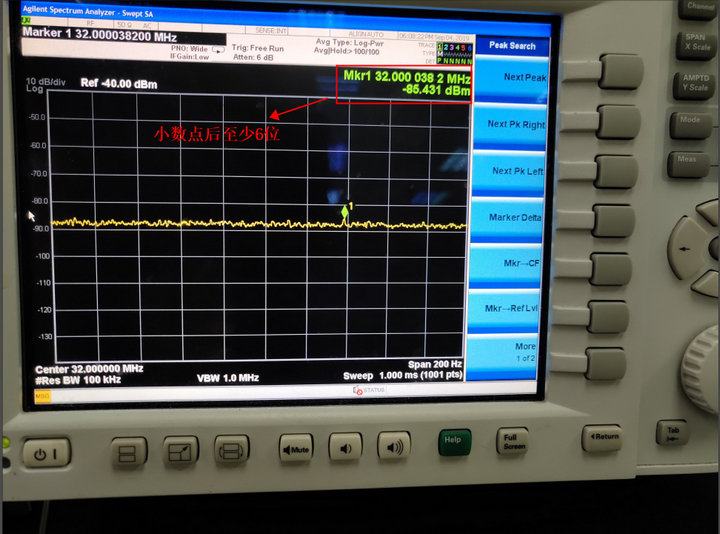

使用按鍵“Freq”將中心頻率設置為晶振頻率，然后調整span與BW（晶振至少保留10-6的小數位數），按“Peak Search”按鍵選擇NEXT PEAK，然后按“Trace”選擇Max Hold選擇最大值，如無明顯變化，后又再次調整span與BW直到屏幕中有明顯的凸起點。（該截圖為E32-433T30D測試結果，其中span為 200hz，bw為100khz）
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器、數傳電臺、lora模塊等無線數傳模塊產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
