PCB板上是不是有些標記不認識?今天分享常見的一些標記。

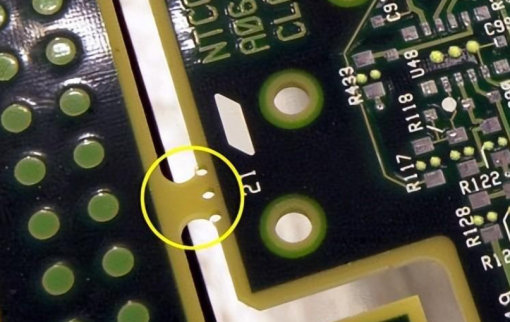

郵票孔:一種特殊的過孔,通常呈矩形或圓形,分布在PCB板的邊緣。郵票孔可以將多個PCB板連接在一起,方便批量生產。

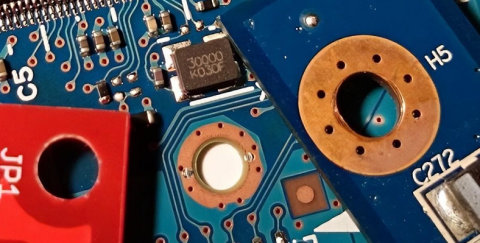

過孔:連接PCB不同層之間的導電孔,內部鍍銅,直徑通常在0.2~1mm。有通孔(貫穿整個PCB板)、盲孔(只連接頂層或底層與中間某一層)、埋孔(連接中間兩層)之分。

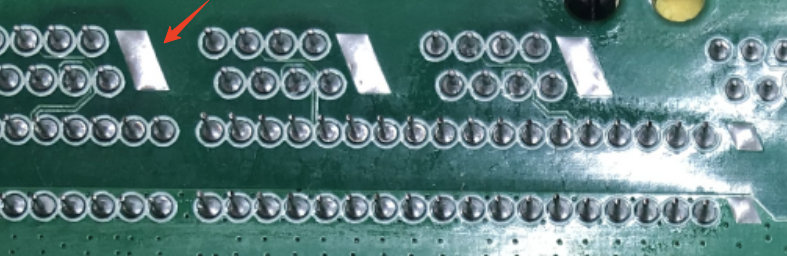

偷錫焊盤:焊接過程中,引導錫膏或焊錫流向正確的位置,避免產生連錫。

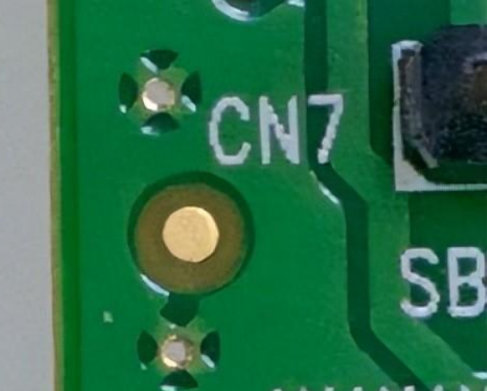

基準標記:圓形或十字形,直徑一般在1~2mm。通常放置在PCB板的四個角落或中心。用于貼片機精確定位PCB板的標記。

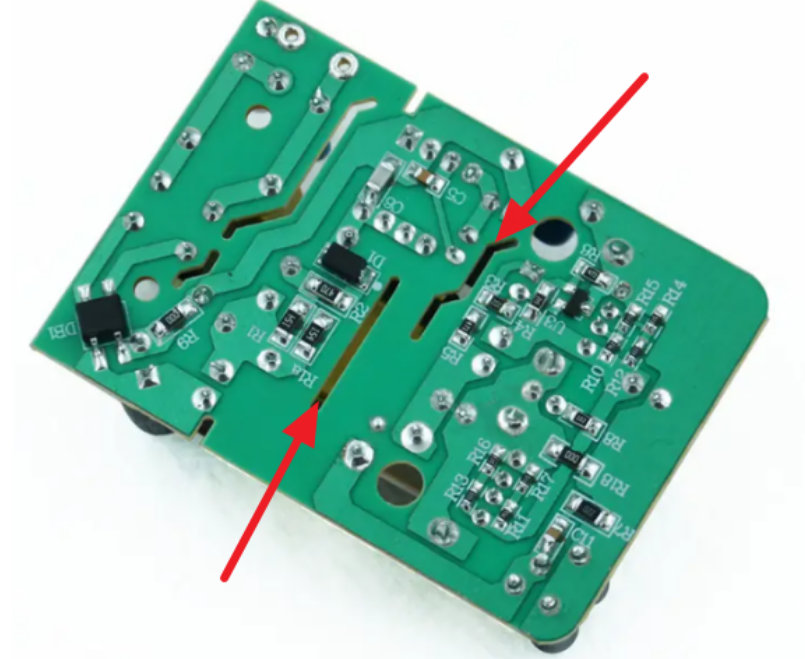

PCB開槽:在PCB板上切割出的長條形或特定形狀空隙,可以減少電磁干擾、散熱。

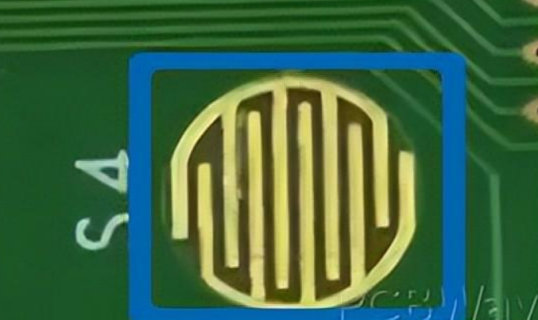

PCB按鈕:薄片式或帶有金屬觸點的開關,直接集成在PCB板上。

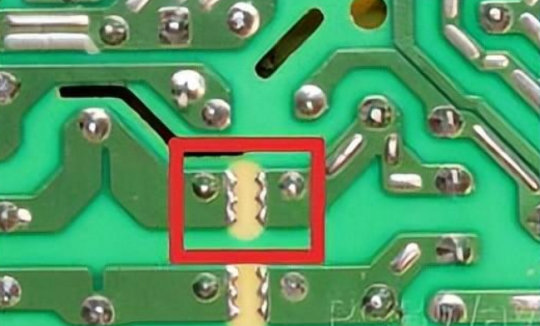

火花間隙:兩個金屬電極之間留有空氣或氣體間隙。當電壓超過一定閾值時,電極之間會產生火花放電,釋放過電壓,保護電路。

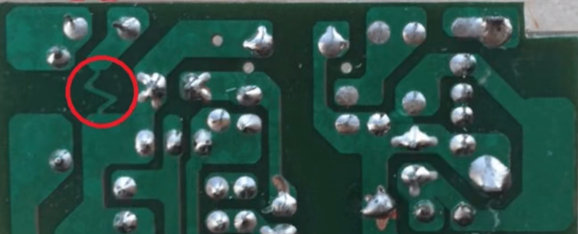

保險絲走線:比普通走線窄,通常使用銅或鋁,過電流情況下熔斷,保護電路。
