2025年中國智能家居市場規模預計突破1.5萬億元，設備出貨量達2.81億臺，滲透率超20%，標志著行業進入規?；l(fā)展階段[1][7]。在此背景下，傳統家居向智能化轉型的核心痛點集中在設備互聯互通性差、通信穩定性不足及部署成本高三大方面。本方案采用STM32微控制器作為核心，結合億佰特E22系列LoRa模塊（短距離通信）與E90-DTU工業網關（遠距離傳輸），構建一套支持“本地控制+云端管理”的全鏈路智能家居系統，可實現燈光、安防、溫控等設備的無縫聯動，部署成本較Wi-Fi方案降低40%，通信距離覆蓋300米室內/10公里戶外，完美適配大戶型及別墅場景。
采用“感知層-傳輸層-應用層”三層架構，實現數據采集、傳輸與智能決策的閉環：

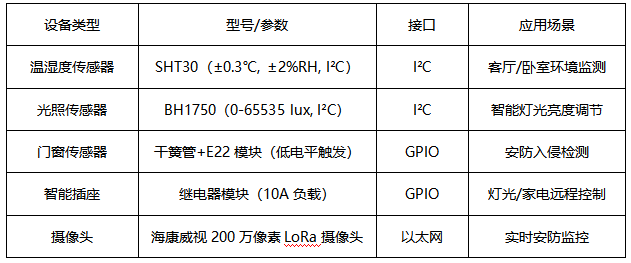

感知層：通過溫濕度傳感器（SHT30）、光照傳感器（BH1750）、門窗磁傳感器等采集環境數據，智能插座、繼電器等執行控制指令；
傳輸層：E22系列LoRa模塊實現設備間短距離無線通信（支持星型/ mesh組網），E90-DTU網關通過4G網絡將數據上傳至云端平臺；
應用層：用戶通過手機APP（支持Android/iOS）或網頁端遠程監控，系統根據預設規則自動觸發場景化控制（如“回家模式”聯動開燈、開空調）。
1、傳感器節點（STM32+E22模塊）每30秒采集一次數據，通過LoRa無線傳輸至E90-DTU網關；
2、網關將匯總數據通過4G網絡發送至阿里云IoT平臺，延遲<2秒；
3、云端平臺對數據進行存儲與分析，觸發告警或控制指令（如溫濕度異常時啟動空調）；
4、控制指令經網關轉發至對應執行器節點，實現遠程或自動化控制。
選型理由：超低功耗（休眠電流<1.2μA）、豐富外設（2路I2C、3路UART），支持LoRa/Sensor接口擴展，適合電池供電場景；
關鍵參數：32位ARM Cortex-M0+內核，64KB Flash，8KB RAM，工作電壓1.65V-3.6V，-40℃~85℃寬溫工作范圍。
（1）E22-400M30S LoRa模塊（終端節點）
頻段與功率：470MHz（中國免授權頻段），30dBm發射功率，穿透能力強，適合穿墻通信；
通信性能：支持SF5-SF12擴頻因子，最大傳輸速率62.5kbps，室內通信距離50-300米，室外空曠環境達3公里；
功耗優化：休眠電流<2μA，配合STM32低功耗模式，一節18650電池（6000mAh）可續航12個月以上。
（2）E90-DTU（工業網關）
核心功能：支持LoRaWAN協議，可管理200+終端節點，通過4G全網通上傳數據至云端；
配置方式：AT命令或Web頁面配置，支持頻率（433/470/868/915MHz）、信道、加密方式自定義；
可靠性設計：IP30防護等級，寬電壓輸入（9-36V），支持看門狗復位，適應復雜家居電網環境。
1、安裝STM32CubeMX 6.9.0，選擇STM32L051C8T6芯片；
2、配置外設：
l I2C1（PB6/PB7）：連接SHT30與BH1750；
l UART2（PA2/PA3）：與E22模塊通信（波特率9600，8N1）；
l TIM2：定時喚醒（30秒采樣周期）；
3、生成工程代碼，基于HAL庫開發應用邏輯。

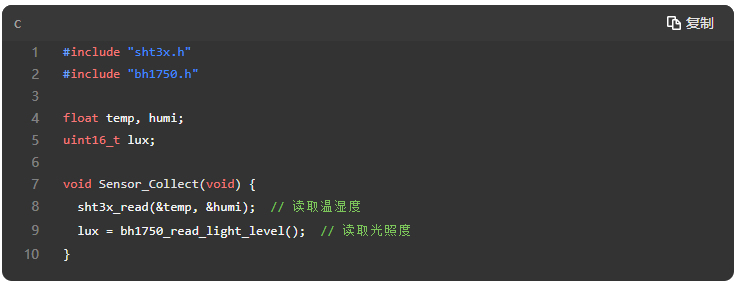

傳感器數據采集：

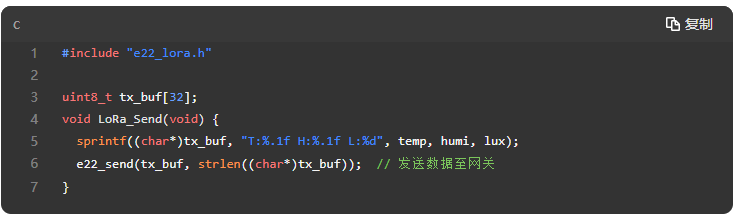

LoRa數據發送（E22模塊）：
2. E90-DTU網關配置
通過USB轉RS485連接網關，使用官方配置工具設置：
l 工作模式：LoRaWAN網關（Class C）；
l LoRa參數：頻率470MHz，SF=10，信道0-7；
l 4G APN：CMIOT（中國移動）；
l 云端平臺：阿里云IoT，ProductKey與DeviceSecret綁定。
1、創建產品“智能家居控制系統”，定義物模型（溫度、濕度、光照、開關狀態等）；
2、配置數據流轉規則：當溫度>30℃時，觸發“開啟空調”指令；
3、開發Web可視化面板，實時顯示各房間環境數據與設備狀態。
1、遠程控制：燈光/插座開關、空調溫度調節；
2、場景模式：一鍵啟動“離家模式”（關閉所有設備+啟動安防）；
3、告警通知：門窗異常打開時推送短信/APP通知[2]；
4、數據報表：日/周溫濕度曲線，能耗統計（支持導出Excel）。
自動調節：BH1750檢測光照強度，當lux<200時自動開燈，>5000時關燈，亮度分5檔調節；
場景聯動：配合人體紅外傳感器，夜間起夜時自動開啟走廊低亮度燈光（<30lux），避免強光刺激。
多維度檢測：門窗磁傳感器檢測非法入侵，攝像頭實時抓拍（支持人形識別），本地SD卡存儲+云端備份；
分級告警：一級告警（門窗被撬）觸發聲光報警+物業聯動，二級告警（煙霧檢測）推送用戶手機[5]。
動態調節：SHT30每10分鐘采集數據，夏季溫度>26℃時開啟空調，冬季<18℃時啟動暖氣；
能耗優化：采用PID算法控制空調壓縮機頻率，較傳統溫控節能15-20%[2]。
部署方案：1個E90-DTU網關（客廳）+8個E22終端節點（各房間傳感器+執行器）；
核心功能：業主通過APP遠程預冷/預熱，回家前30分鐘自動啟動空調；庭院燈光隨日落時間自動開關。
特殊功能：毫米波雷達無接觸監測老人呼吸/心率，異常時自動聯系家屬；語音控制燈光/窗簾，降低操作門檻[2]。
低成本：單節點硬件成本<50元（STM32+E22模塊），較ZigBee方案降低30%；
高可靠：LoRa通信丟包率<0.1%（1公里內），支持自動重傳機制；
易擴展：支持OTA遠程升級，新增設備僅需按下“學習鍵”即可入網。
2025年多地政府將智能家居納入“以舊換新”補貼范圍，北京、上海等地對適老化智能設備給予30%購置補貼[2]。本方案可進一步升級：
AI場景預測：引入邊緣計算模塊，通過用戶行為數據分析自動推薦場景模式（如“影院模式”自動調暗燈光+關閉窗簾）；
健康監測擴展：集成心率傳感器（MAX30102），實現睡眠質量分析與異常預警[1]；
能源管理優化：聯動光伏屋頂與儲能設備，動態調度家電用電（如電價低谷啟動洗衣機）[2]。
基于STM32與億佰特LoRa技術的智能家居方案，以“穩定可靠、低成本、易部署”為核心優勢，完美契合2025年智能家居規模化落地需求。無論是普通家庭、別墅還是老年公寓，均可通過該系統實現設備互聯互通與場景化智能控制，助力用戶邁入“主動服務”式智慧生活。
技術支持：成都億佰特官網hivx.cn，技術熱線4000-330-990，業務郵箱support@cdebyte.com 。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多LoRa模組產品和LoRa技術資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
