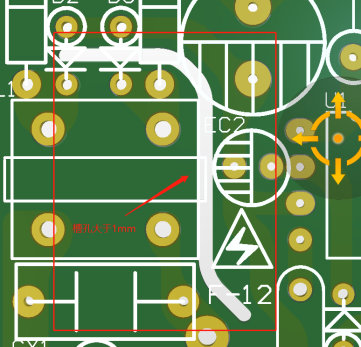

大家或許注意到，我們的電源板與普通 PCB 存在明顯差異。以開關電源 PCB 為例，其板面上部分區域會設計有槽孔（如下圖所示），這些槽孔的設計目的是什么呢？

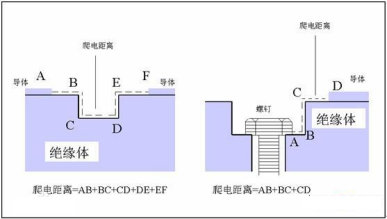

其實這是工程師對抗 “爬電現象” 的關鍵設計。爬電間距就像電路里的 “安全距離”（如下圖所示）—— 當 PCB 上同時存在高壓和低壓元件時，若兩者間絕緣表面距離不足，高壓可能沿絕緣材料表面擊穿，引發短路。就像螞蟻從高壓區 “爬” 到低壓區的最短路徑，電壓越高，這只 “螞蟻” 需要的安全路程就越長。
但實際設計中，有時元件布局無法滿足天然爬電距離，這時槽孔就成了 “隔離神器”。通過在高壓與低壓區間割出寬度＞1mm 的槽孔（如下圖所示），相當于人為切斷了潛在的放電路徑，用物理開槽增加爬電距離。這種設計既能縮小 PCB 尺寸，又能避免高壓擊穿風險，尤其在開關電源這類高低壓混雜的電路中至關重要。
