斷電后LED燈遲遲不滅？這其實是電路里的“余電隱患”在作祟。快速泄放電路的核心，就是為儲能電容搭建一條“緊急泄洪通道”。
當設備斷電時，通過三極管、電阻與二極管組成的回路，讓電容殘留電荷以熱能耗散的方式快速釋放，避免殘留電壓導致重啟時電路復位異常或MOS管誤動作。

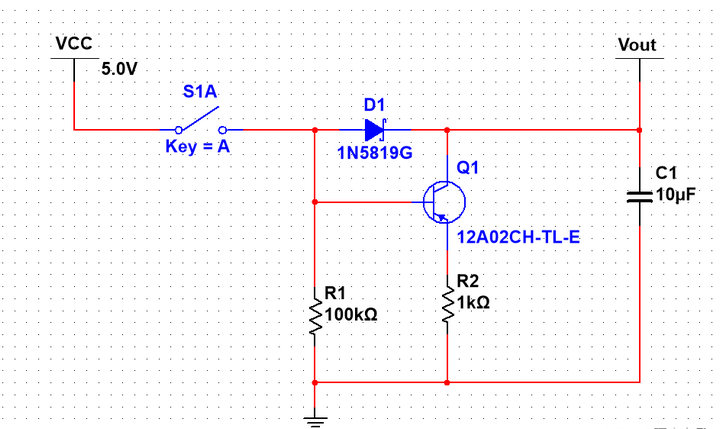

上電瞬間

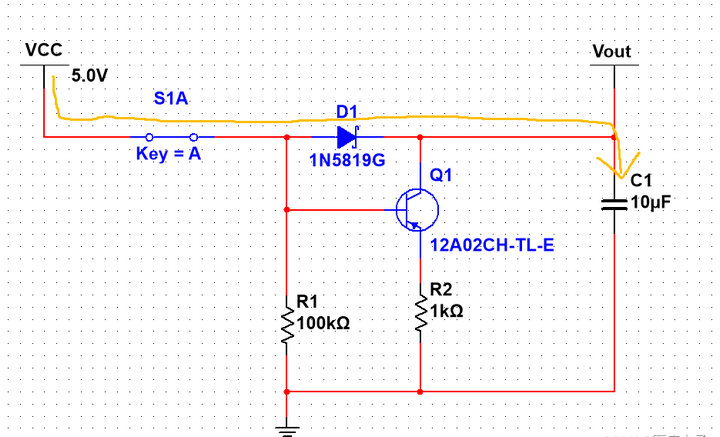

原理上，上電瞬間，三極管的基極b為高電平，三極管Q1截止，VCC通過D1給C1進行充電。

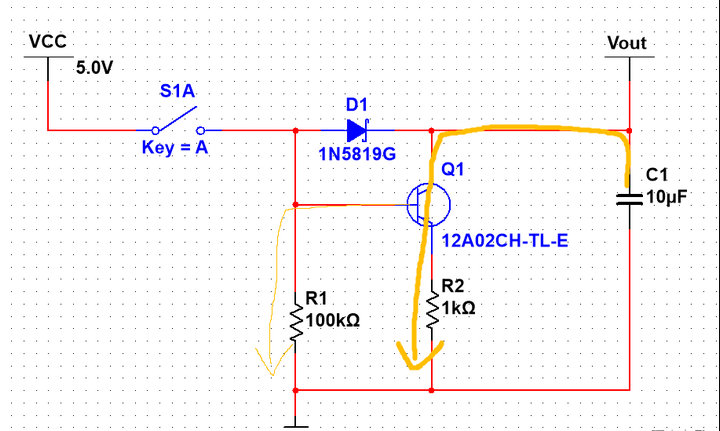

下電瞬間，三極管Q1的基極b被電阻R1拉低，D1由于其單向?qū)щ娦?，相?dāng)遠斷開，電流從Q1的集電極流向發射極，最終構成回路。注意電阻R2的阻值不宜過大，否則會影響泄放的速度。
這種泄放設計常見于三大場景：
一是頻繁開關機的設備（如工業控制電源），防止未泄放的余電導致開機死機；

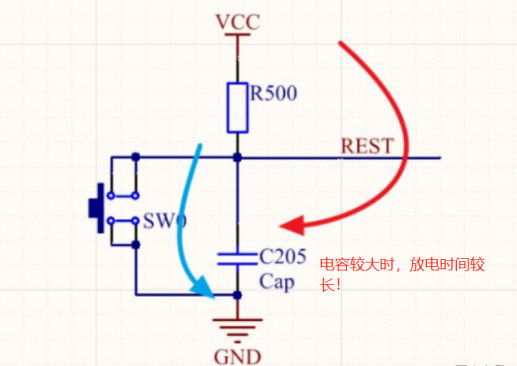

二是復位電路中，確保每次上電前電容電壓清零；
三是MOS管驅動電路，通過獨立泄放回路快速關斷器件，避免短路時保護延遲。
