本教程方案主要介紹M31全系列LoRa分布式遠程IO主機與E95-DTU數傳電臺實現工業遠程檢測和控制應用配置案例。需要注意的是選擇410.125～493.125MHz頻段分布式IO主機，需要選擇同頻段無線數傳電臺，LoRa分布式IO主機頻段需要同無線數傳電臺頻段一致。

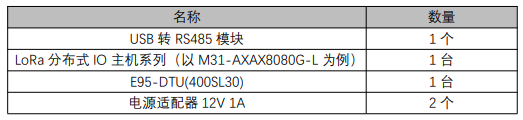

為了連接測試我們需要準備以下設備：

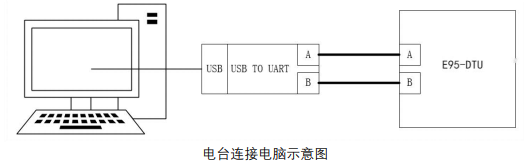

E95-DTU數傳電臺使用USB轉RS485設備連接電腦，如下圖所示：
LoRa分布式IO主機系列僅需要連接電源線：
LoRa分布式IO主機系列的撥碼保持以下狀態：
【注】：本測試軟件參數采用出廠默認參數。

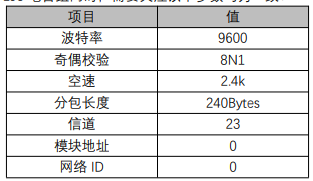

LoRa分布式IO主機系列與E95數傳電臺組網時，需要關注以下參數均為一致：
LoRa分布式IO主機系列與E95-DTU數傳電臺均采用出廠默認參數即可。
為保證通訊成功通訊需要檢查LoRa分布式IO主機系列的撥碼開關是否為出廠狀態，如圖所示。

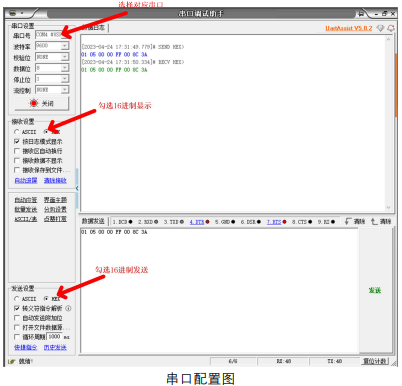

打開串口連接E95-DTU數傳電臺選擇對應的串口波特率參數，選擇16進制發送，取消自動換行，如圖所示。
通過串口助手向E95-DTU發送 01 05 00 00 FF 00（打開第一路繼電器）
可以看到LoRa分布式IO主機系列響應，閉合指定線圈。

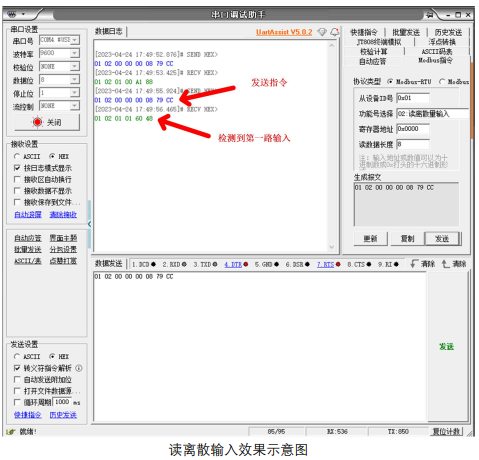

手動按下IN1 按鍵，通過串口助手向 E95-DTU數傳電臺發送 01 02 00 00 00 08（讀離散輸入）
串口收到設備返回的離散輸入當前狀態。

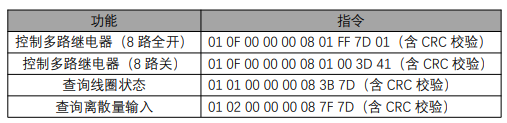

結合E95-DTU使用可以通過E95-DTU系列電臺連接配置工具組態，通過標準 MODBUS RTU指令控制LoRa分布式IO主機:
配合E95-DTU使用示意圖

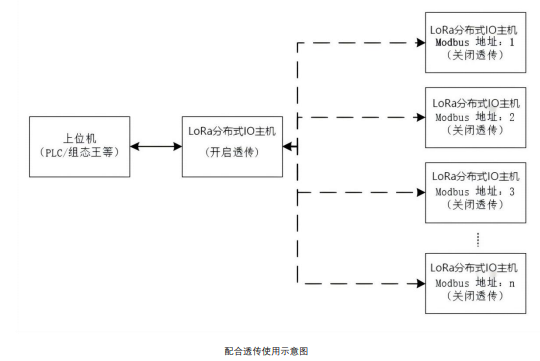

透?jìng)魇褂?/span>
本案例教程適用于M31全系列LoRa分布式遠程IO模塊產品。
