NB1XX-V2系列工業級多串口服務器配置及應用案例教程
NB124-V2工業級2串口服務器系列、NB144-V2工業級4串口服務器系列、NB183-V2工業級8串口服務器系列是成都億佰特推出的第二代工業級多串口服務器，專為工業物聯網設計，支持RS485/RS232/RS422接口數據與以太網數據透明傳輸轉換，集成Modbus網關、MQTT/HTTP協議棧及虛擬串口功能，實現串口設備與以太網、云平臺的無縫連接。該系列串口服務器支持上位機、AT 指令配置，只需簡單的配置，即可輕松實現串口設備的聯網、上云等功能，適用于機房監控、智能交通、電力自動化、環境監測等場景，具備高穩定性、靈活擴展和易用性。
1) 帶RJ45網口筆記本一臺；
2) 網線一條；
3) 串口服務器一臺；
4) DC12V 1A 電源適配器一個（POE 版本可以使用POE 交換機供電）；
5) USB轉RS485串口線一條（本處只展示RS485到以太網的通信，RS232與RS422僅接口不一致）；
6) 導線若干。

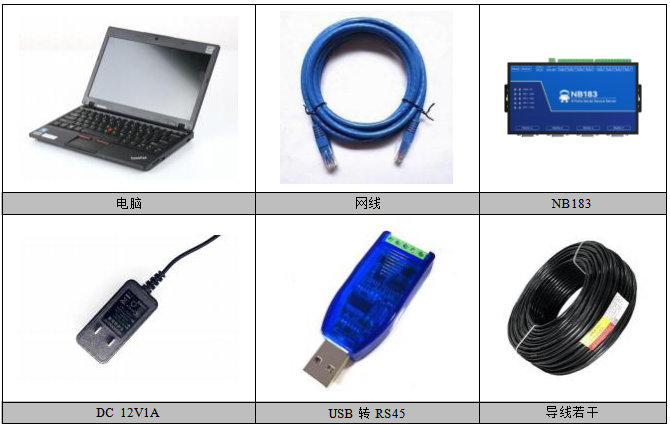

具體準備硬件設備如下圖所示：

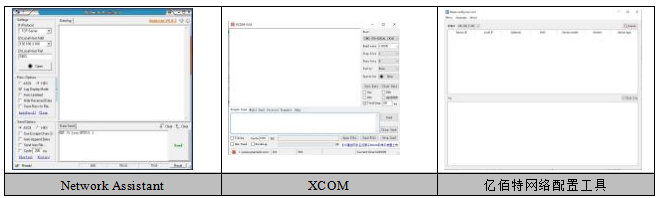

串口調試助手（XCOM），網絡調試助手（TCP/IP 調試助手），億佰特網絡配置工具（配置上位機），
官網地址：hivx.cn ，產品詳情提供下載接口。
【注】展示上位機與官網提供版本可能不同，以官網提供上位機為準。
第二代多路串口服務器不同的通道采用相同的IP不同的本機端口， 比如出廠配置的通道1對應端口8001依次增加到通道8對應端口8008 ，詳細介紹查看產品手冊中“通道與串口對應關系 ”章節。

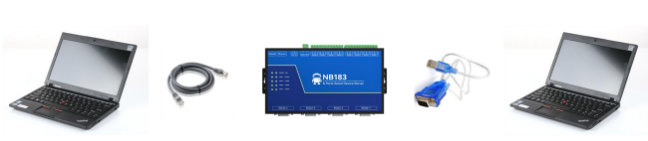

1 、用網線連接串口服務器網口和電腦網口；
2 、用USB轉RS485串口線連接電腦的USB口和串口服務器的RS485接口；
3 、用電源適配器（DC 8-28V）為設備接通電源，上電后觀察指示燈是否正常，參考“指示燈說明 ”；
4 、確認狀態沒有問題后進行下一步配置；

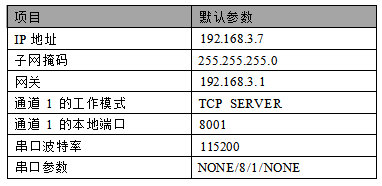

為了能使用戶快速的對串口服務器有個簡單的認識，我們使用串口服務器的默認參數進行數據透明傳輸測試。NB183-V2串口服務器設備的默認參數如下表所示。

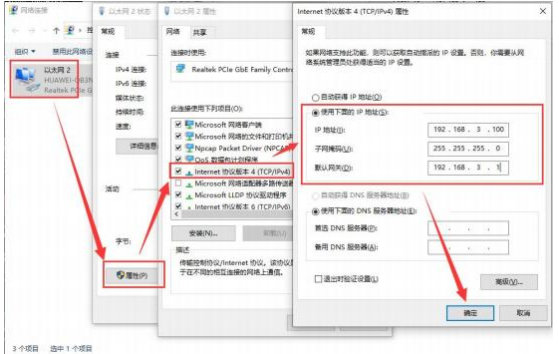

確保電腦IP與串口服務器IP在同一網段且不能沖突。檢查方法如下圖所示。

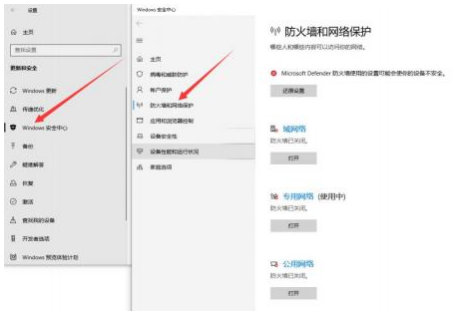

如果通信不成功，用戶可嘗試將電腦關閉防火墻后，再嘗試。

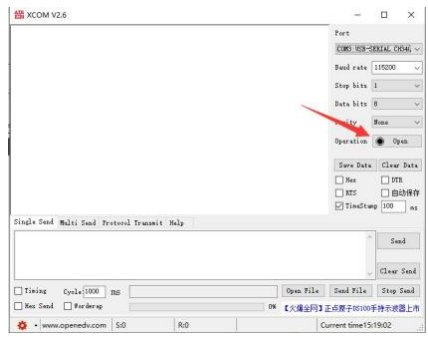

選擇正確的串口號，配置正確的串口參數（115200-8N1），打開串口，如下圖所示：

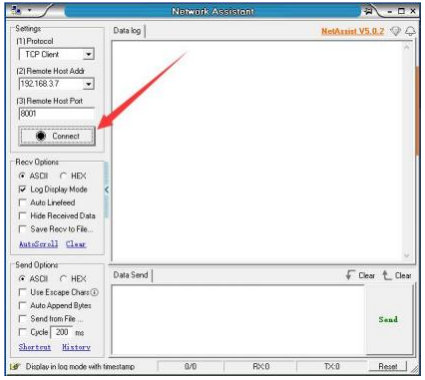

選擇“TCP客戶端 ”模式，配置遠端IP為“ 192.168.3.7 ”，配置遠端端口為“8001 ”如下圖所示：

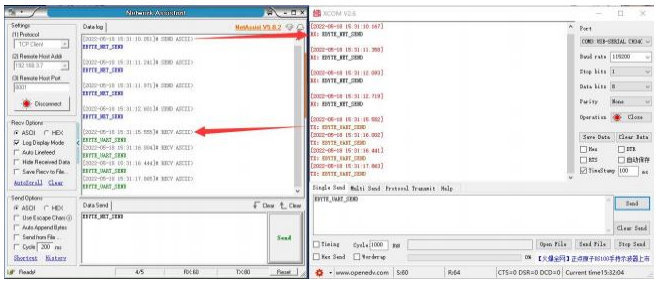

分別點擊“ 網絡調試助手 ”和“ 串口調試助手 ”上的【發送】按鍵，即可實現網絡和串口數據的透明傳輸，如下圖所示。
以上NB-V2系列第二代多串口服務器配置教程適用于NB124-V2全系列、NB144-V2全系列、NB183-V2全系列工業級串口服務器產品。
今天的分享就到這里啦，億佰特人每一天都致力于更好的助力物聯化、智能化、自動化的物聯網應用發展，提升資源利用率，更多串口服務器產品和串口服務器應用配置資料，感興趣的小伙伴可以登錄我們的官網進行了解，還有客服在線答疑哦！
