引言
在無線通信、物聯網、5G/6G、衛星導航等射頻技術主導的領域，精準理解和運用單位術語是工程師、技術人員的核心能力。本文系統梳理射頻領域功率、頻率、阻抗、噪聲、信號質量等關鍵參數的單位定義、換算關系及實戰案例，助力從業者高效開展設備選型、鏈路設計與故障排查。

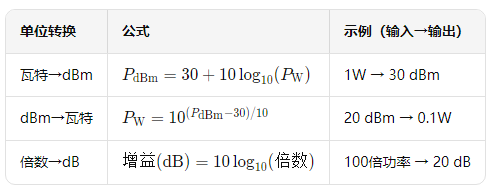

定義：以1毫瓦（mW）為基準的對數功率單位，公式為 ( PdBm = 10 log10（PmW）。
核心優勢：將乘除運算轉化為加減運算，簡化鏈路預算計算（如發射功率+增益-損耗=接收功率）。
典型場景：
手機發射功率：20~33 dBm（約0.1~2W），受限于SAR值（電磁輻射安全標準）；
Wi-Fi路由器：15~20 dBm（32~100 mW），需符合各國頻譜法規（如FCC Part 15）；
危險閾值：微波爐泄漏＞50 dBm（0.1W）可能危害人體，需嚴格控制。
定義：表示兩個功率的比值（無量綱），公式為( PdB = 10 log10 （P1/P2）。
工程意義：
放大器增益：20 dB意味著功率放大100倍；
電纜損耗：5 dB/100米表示信號每傳輸100米衰減至原功率的1/3.2。
適用場景：基站、雷達等大功率設備（如4G基站發射功率43 dBm=20W），小功率場景（如藍牙模塊）更常用dBm。
換算關系：1 GHz=103 MHz=106 kHz=109 Hz。
射頻頻譜劃分：
LF（低頻）：30~300 kHz（RFID、導航信標）；
HF（高頻）：3~30 MHz（短波廣播、業余無線電）；
微波：300 MHz~300 GHz（5G Sub-6 GHz、毫米波、衛星通信）。
2.4 GHz：藍牙、Wi-Fi（802.11b/g/n）的免費頻段，易受干擾；
3.5 GHz：中國5G主力頻段（Sub-6 GHz），覆蓋與容量平衡；
28 GHz/39 GHz：5G毫米波頻段，帶寬達400 MHz，支持10 Gbps速率；
1.575 GHz：GPS L1頻段，民用導航核心頻率。
50Ω：同軸電纜、天線接口的主流標準（如SMA、N型接口），兼顧功率容量與信號損耗；
75Ω：電視信號（CATV）、衛星接收系統，側重低損耗傳輸。
反射損耗：當負載阻抗與傳輸線阻抗不匹配時，信號反射形成駐波，VSWR（電壓駐波比）需≤1.5（理想值1:1）；
測量工具：網絡分析儀通過S11參數（回波損耗，單位dB）評估匹配度，S11=-20 dB表示99%功率被負載吸收。
定義：單位帶寬（1Hz）內的噪聲功率，衡量接收機在極低信號下的分辨能力。
案例：
5G NR接收機靈敏度：-90 dBm（20 MHz帶寬），即能識別比噪聲低90 dB的信號；
低噪聲放大器（LNA）：噪聲密度＜-160 dBm/Hz，確保基站接收微弱上行信號。
定義：輸入信噪比與輸出信噪比的比值（dB），公式為NF=10log10（輸出噪聲 / 輸入噪聲）。
性能標桿：
衛星通信LNA：NF=0.5~1 dB（接近理論極限）；
消費級Wi-Fi模塊：NF=5~8 dB，成本與性能平衡。
定義：發射功率與天線增益的疊加值（EIRP = Ptx + Gant），單位dBm。
法規限制：
美國FCC：工業設備EIRP≤36 dBm（4W）；
歐盟ETSI：短距離設備（SRD）EIRP≤20 dBm（100 mW）。
定義：信號功率與噪聲功率的比值（dB），直接決定調制解調性能。
體驗閾值：
語音通信：SNR≥10 dB（無雜音）；
4K視頻傳輸：SNR≥25 dB（無卡頓）；
5G URLLC：SNR≥15 dB（滿足毫秒級時延）。
Q1：為何射頻系統普遍采用50Ω阻抗？
A：50Ω是功率容量（75Ω更高）與信號損耗（30Ω更低）的折中，由二戰時期同軸電纜軍工標準延續而來。
Q2：dBm和dB能直接相加嗎？
A：dBm是絕對功率，dB是相對增益/損耗，兩者可直接運算（如30 dBm + 10 dB增益 = 40 dBm）。
太赫茲頻段（100 GHz~3 THz）：6G潛在頻段，單位需擴展至dBm/Hz（噪聲密度）和THz（頻率）；
綠色射頻技術：通過優化功率放大器效率（如GaN材料），降低基站能耗（目標：每bit能耗＜1 nJ）。
射頻單位是連接理論與工程的“橋梁”，掌握其物理意義與實戰技巧，可顯著提升無線系統設計效率與可靠性。建議結合仿真工具（如ADS、CST）與頻譜分析儀實操，深化理解。
（注：本文數據基于3GPP、FCC、IEEE 802.11標準及行業實踐，具體參數需結合設備手冊調整。）
