全屋智能燈控是近年來家居智能化最典型最實用的設計概念。智能燈控可以符合需求、細微地設定亮度和顏色，環境改變智能調整燈光。因此比起傳統的家庭燈控具有節能、便利、舒適的特點。正因為這些優勢特點，越來越多廠商開始投入智能燈控系統的開發領域。采用藍牙m(xù)esh網絡技術能夠自動快速進行藍牙配對和建立網絡連線，加速布局智能家庭生態系統。

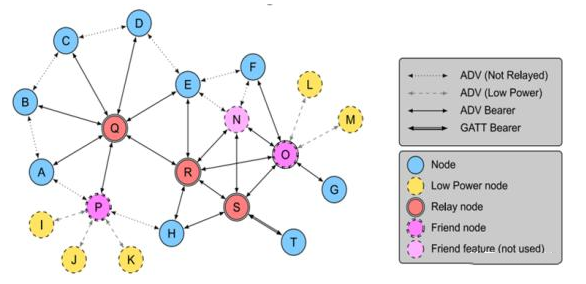

圖1 mesh拓撲結構，多跳網絡
藍牙Mesh網絡是用于建立多對多設備通信的低功耗藍牙BLE的網絡拓撲。它允許創建大型網絡支持成千上萬的藍牙m(xù)esh設備間互相通信。
億佰特自主研發的E104-BT11N-IPX藍牙m(xù)esh自組網模塊支持sig mesh V1.0標準，支持sig 標準HSL模型。手機APP可任意節點代理入網，實現mesh網絡遠程控制，一鍵實現燈控物聯網應用場景。
E104-BT11N-IPX藍牙m(xù)esh自組網模塊支持 sig mesh V1.0標準，單網絡理論最大可容納10922個節點設備。設備入網后自動記憶網絡信息。手機APP可任意節點代理入網，實現 mesh 網絡遠程控制。
溫馨提示：該產品已下架，批量可發起生產。

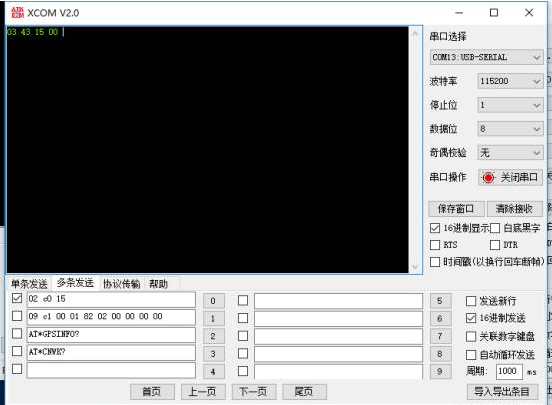

A）、初始化節點1，上電節點1串口發送02 c0 15，接收到03 43 15初始化成功。

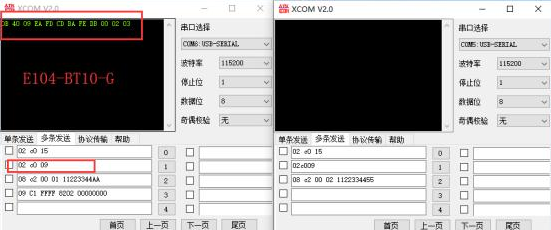

B）、節點1入網，通過控制模塊E104-BT10-G發送02 c0 09等待數秒，接收到0B 40 09 CA F7 EF FB F9 EC 00 02 03說明入網成功。
C）、節點2入網，通過控制模塊E104-BT10-G發送02 c0 09等待數秒，接收到0B 40 09 CA F7 EF FB F9 EC 00 05 03入網成功，同理其他節點入網操作也一樣，收到類似返回碼倒數第3、第2這兩個字節表示入網地址。
D）、節點開關燈控制，E104-BT10-G或者手機做代理節點控制。如E104-BT10-G發送指令09 c1 00 02 82 02 01 00 00 00，返回08 41 00 02 00 01 82 04 01可控制節點1開啟燈光，09 c1 00 02 82 02 00 00 00 00，返回08 41 00 05 00 01 82 04 00可控制節點1關閉燈光。

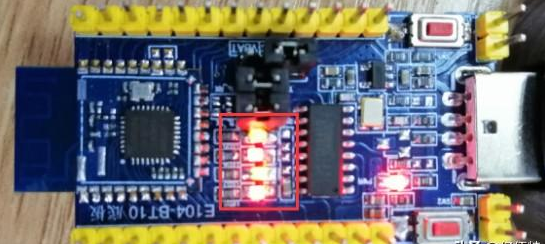

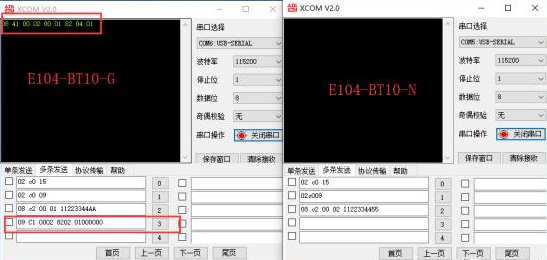

圖4 開啟燈光
圖4 開啟燈光

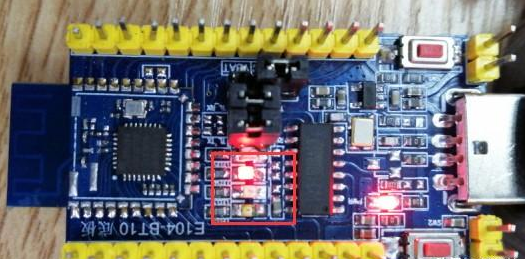

圖5 關閉燈光
圖5 關閉燈光

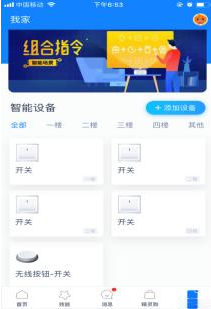

E）、可以定制藍牙模塊節點接入天貓精靈受控系統。通過天貓精靈手機app，添加設備

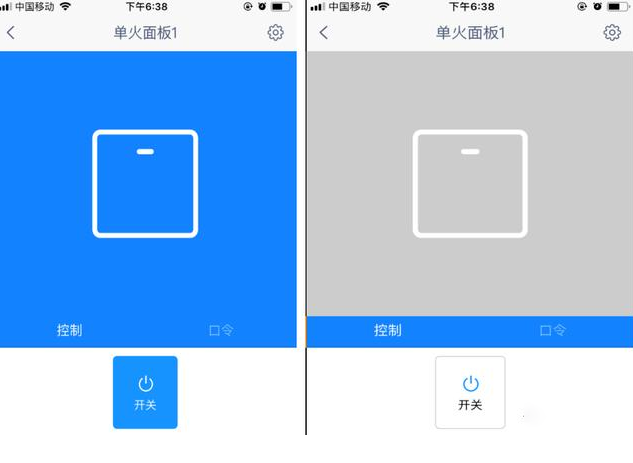

F）、手機控制藍牙模塊節點開關，實現藍牙m(xù)esh組網燈控。

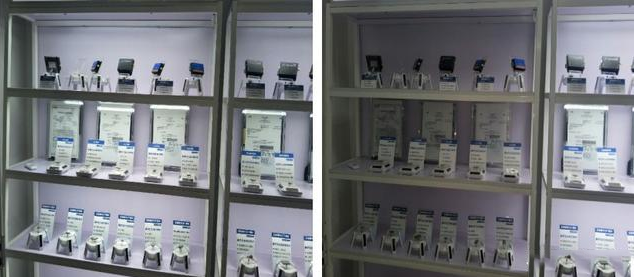

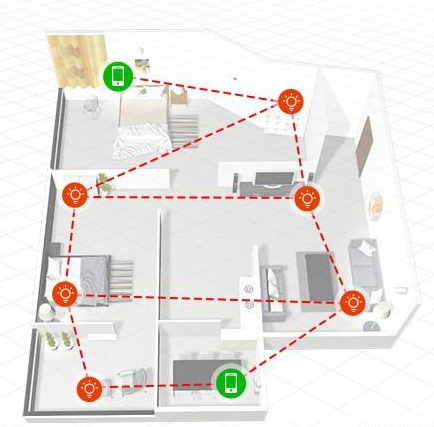

將E104-BT10藍牙模塊內置在單火線開關內，通手機連接Mesh網絡中的面板開關節點，控制Mesh網絡中的led燈組。實現藍牙m(xù)esh組網的室內燈控系統。
藍牙m(xù)esh組網提供多對多設備信息傳輸，提高構建大范圍網絡的覆蓋的通信能力，只需要一臺控制設備，就可以輕松、高效地實現智能燈控的所有功能。E104-BT10藍牙模塊多對多通信可中繼組網并收發數據，最大節點數達10922個，滿足辦公室、工廠等室內眾多設備組網需求。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多BLE藍牙模塊和藍牙技術資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
