在很多工業物聯網應用場合中，不允許人員進入，或者工況惡劣的情況，不方便對現場的PLC控制單元進行程序更新和數據采集展示，例如：制藥、食品等行業，對生產環境要求極高，亦或煉鋼廠、電網等。這種情況下就需要采用無線方式進行數據的采集，在此淺嘗下，E90-DTU(433C30E)無線數傳電臺同海為AT16S0T型號PLC產品進行局域網內程序的無線更新和數據采集展示功能的操作使用方法。

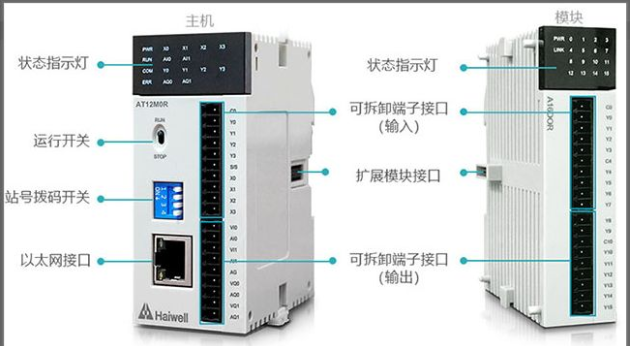

海為是一家集自主研發、生產、銷售及服務為一體的國家級高新技術企業。作為中國工控市場早期的參與者之一，長期專注于工業控制領域自動化水平的提高，致力于工業自動化核心控制系統的研發，為工業自動化設備制造商提供整體解決方案。
我們?cè)诖瞬捎盟麄冃鲁鯝系列PLC模塊沿用HaiwellHappy編程軟件, 無縫銜接操作、支持以太網+RS485串口通訊接口同時工作，強大的通訊組網能力。
E90-DTU(433C30E)是一款體積小，功能強大的遠距離無線數傳轉以太網模塊，采用數字信號處理、數字調制解調、具有高速連續傳輸、前向糾錯、均衡軟判決等功能的無線數傳電臺，模塊搭載M0+系列32位處理器，支持ModBus協議。
硬件接口類型：RJ45以太網口。

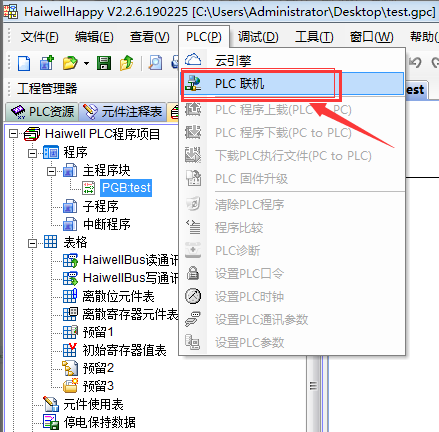

首先，雙擊圖標HaiwellHappy，海為的PLC聯機編程監控軟件。
默認情況PLC模塊產品會作為TCP server服務器模式，監聽端口502，PLC模塊的IP地址、子網掩碼、網關均可以修改的，但必須保證與之相連的E90-DTU（433C30E）的IP地址一致。監聽端口注意一般PLC的監聽端口不可修改的。此處注意！在PLC模塊的編程軟件上面點擊聯機實際是建立TCP client連接的過程。

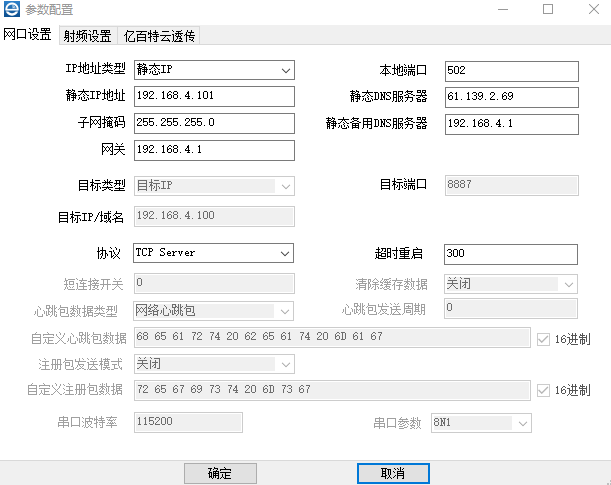

E90-DTU(433C30E)數傳電臺在PC端配置，PC側E90配置如下：
目標域名一欄選擇為TCP server模式，將PC端作為服務器，此時，DTU作為客戶端使用socket()創建套接字，將創建的套接字綁定到指定的地址結構，設置套接字為監聽模式，進入被動接受連接狀態，接受請求，建立連接，讀寫數據終止連接?。

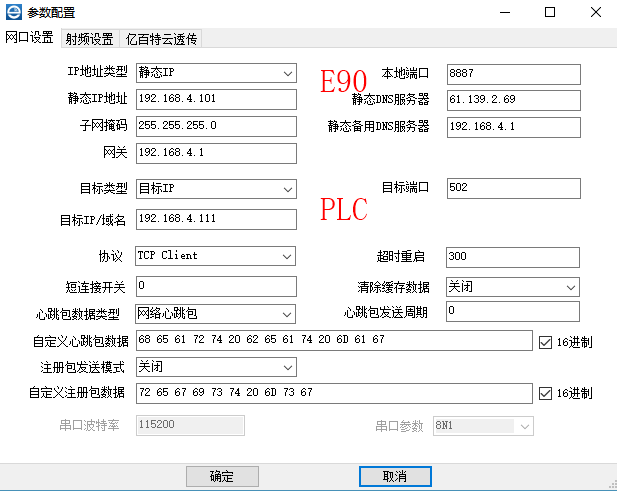

PLC端E90連接配置：
PLC端的E90配置為：將E90-DTU數傳電臺的IP地址本地端口、子網掩碼、網關設定跟PC端E90-DTU數傳電臺本機配置一樣，目標IP域名，此處指的是PLC端的IP地址，與PLC本機地址一致，協議采用TCP Client。

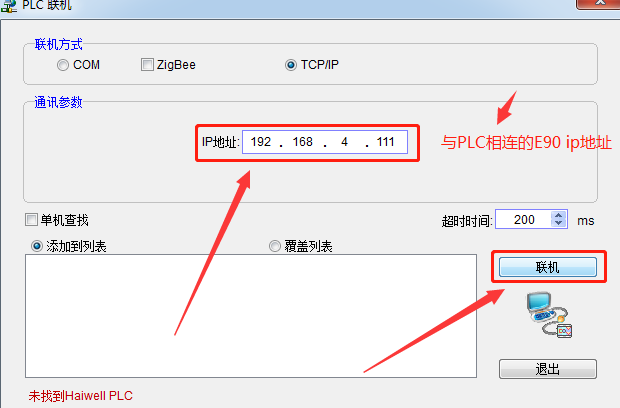

聯機成功在此我們可以通過2個E90-DTU(433C30E)數傳電臺模塊將PLC和電腦連接成功，可以通過MODBUS RTU協議進行狀態點的置位，復位操作。也可以對數據變量進行遠程修改。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多無線數傳電臺產品的更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
