ZigBee技術是一種近距離、低復雜度、低功耗、低速率、低成本的雙向無線通訊技術。zigbee網絡目前有星型、樹型和網狀網三種構架，可以根據實際項目需要來選擇合適的zigbee網絡結構，三種zigbee網絡結構各有優勢。

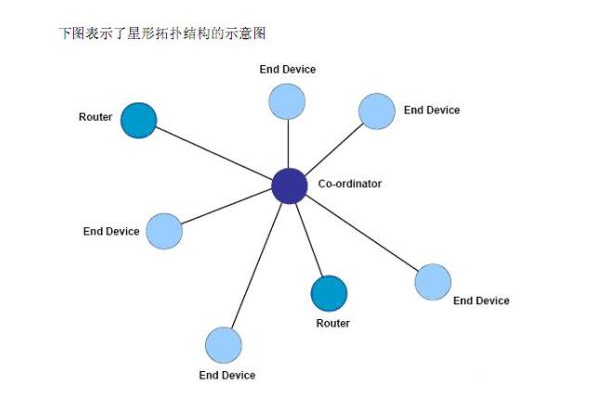

星型拓撲結構是最簡單的一種拓撲形式，他包含一個Co-ordinator(協調者) 節點和一系列的 End Device(終端)節點。每一個End Device 節點只能和 Co-ordinator 節點進行通訊。如果需要在兩個 End Device 節點之間進行通訊必須通過Co-ordinator 節點進行信息的轉發。
樹形拓撲結構包括一個Co-ordinator(協調者)以及一系列的 Router(路由器) 和 End Device(終端)節點。Co-ordinator 連接一系列的 Router 和 End Device， 他的子節點的 Router也可以連接一系列的 Router 和End Device. 這樣可以重復多個層級。樹形拓撲的結構如下圖所示：
需要注意的是：
Co-ordinator 和 Router 節點可以包含自己的子節點。
End Device 不能有自己的子節點。
有同一個父節點的節點之間稱為兄弟節點
有同一個祖父節點的節點之間稱為堂兄弟節點
樹形拓撲中的通訊規則：
每一個節點都只能和他的父節點和子節點之間通訊。
如果需要從一個節點向另一個節點發送數據，那么信息將沿著樹的路徑向上傳遞到最近的祖先節點然后再向下傳遞到目標節點。
zigbee樹形拓撲結構方式的缺點就是信息只有唯一的路由通道。另外信息的路由是由協議棧層處理的，整個的路由過程對于應用層是完全透明的。

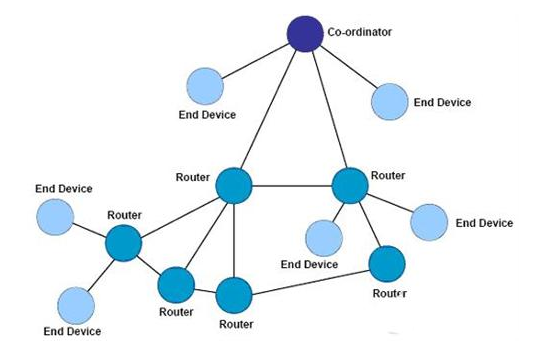

Mesh拓撲(網狀拓撲) 包含一個Co-ordinator和一系列的Router 和End Device。Mesh網絡拓撲形式和樹形拓撲相同;請參考上面所提到的樹形網絡拓撲。但是，網狀網絡拓撲具有更加靈活的信息路由規則，在可能的情況下，路由節點之間可以直接的通訊。這種路由機制使得信息的通訊變得更有效率，而且意味這一旦一個路由路徑出現了問題，信息可以自動的沿著其他的路由路徑進行傳輸。 網狀拓撲的示意圖如下所示：
通常在支持網狀網絡的實現上，網絡層會提供相應的路由探索功能，這一特性使得網絡層可以找到信息傳輸?shù)淖顑?yōu)化的路徑。 需要注意的是，以上所提到的特性都是由網絡層來實現，應用層不需要進行任何的參與。
MESH網狀網絡拓撲結構的網絡具有強大的功能，網絡可以通過“多級跳”的方式來通信;該拓撲結構還可以組成極為復雜的網絡;網絡還具備自組織、自愈功能;
星型和族樹型網絡適合點多多點、距離相對較近的應用。
