規格：16DO
通訊接口：RJ45、RS485
工作電壓：DC：9~36V
安裝方式：定位孔、導軌安裝
產品尺寸：110*25*100mm
產品重量：124±5g

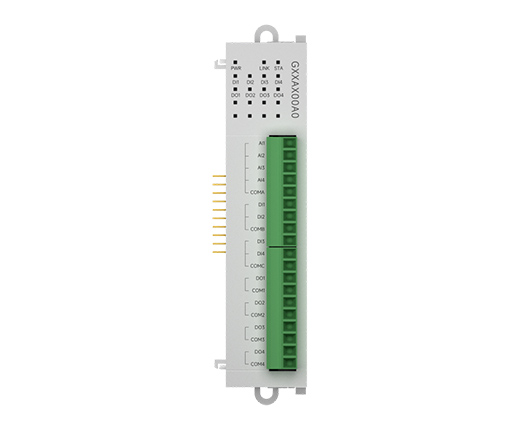

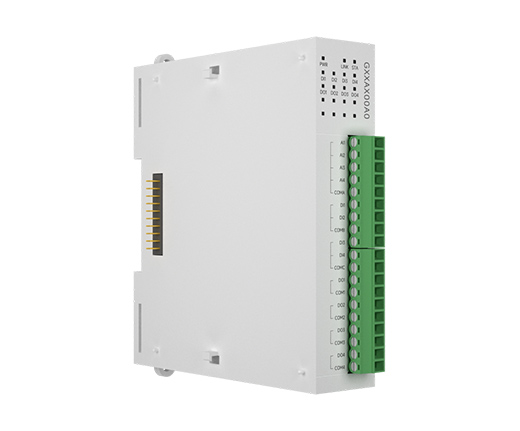

產品簡介：分布式IO擴展模塊在結構上采用可擴展設計，需要搭配我司M31系列分布式 IO 主機一起使用。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| DI 輸入 | 輸入類型 | NPN、PNP |
| 輸入電壓 | 12~24V | |
| 輸入指示 | DI 綠色 LED 指示燈 | |
| AI 輸入 | 采集特性 | 單端輸入 |
| 輸入類型 | 0-20mA、4-20mA | |
| AI 分辨率 | 3‰ | |
| 輸入指示 | 無 | |
| DO 輸出 | DO 輸出類型 | A 型繼電器（常開） |
| DO 輸出模式 | 電平輸出 | |
| 繼電器觸點容量 | 5A 30VDC、5A 250VAC（同一個 COM 公共端電流總和最大支持 8A） | |
| 輸出指示 | DO 綠色 LED 指示燈 | |
| 其他 | 產品尺寸 | 110mm * 40mm * 100mm (長*寬*高) |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 定位孔、導軌安裝 |
| 絲印 | 名稱 | 說明 |
| AI1 | AI1 模擬量輸入 | AI1 模擬量輸入接口，與 COM1 配合使用 |
| COM1 | AI1 的 COM 端 | AI1 的 COM 端 |
| AI2 | AI2 模擬量輸入 | AI2 模擬量輸入接口，與 COM2 配合使用 |
| COM2 | AI2 的 COM 端 | AI2 的 COM 端 |
| AI3 | AI3 模擬量輸入 | AI3 模擬量輸入接口，與 COM3 配合使用 |
| COM3 | AI3 的 COM 端 | AI3 的 COM 端 |
| AI4 | AI4 模擬量輸入 | AI4 模擬量輸入接口，與 COM4 配合使用 |
| COM4 | AI4 的 COM 端 | AI4 的 COM 端 |
| AI5 | AI5 模擬量輸入 | AI5 模擬量輸入接口，與 COM5 配合使用 |
| COM5 | AI5 的 COM 端 | AI5 的 COM 端 |
| AI6 | AI6 模擬量輸入 | AI6 模擬量輸入接口，與 COM6 配合使用 |
| COM6 | AI6 的 COM 端 | AI6 的 COM 端 |
| AI7 | AI7 模擬量輸入 | AI7 模擬量輸入接口，與 COM7 配合使用 |
| COM7 | AI7 的 COM 端 | AI7 的 COM 端 |
| AI8 | AI8 模擬量輸入 | AI8 模擬量輸入接口，與 COM8 配合使用 |
| COM8 | AI8 的 COM 端 | AI8 的 COM 端 |
| VO+ | 電源輸出正極 | 電源輸出正極，同設備供電電源電壓一致 |
| VO+ | 電源輸出正極 | 電源輸出正極，同設備供電電源電壓一致 |
| VO- | 電源輸出負極 | 電源輸出負極，同設備供電電源電壓一致 |
| Reload | 恢復出廠設置/自動協商 | 長按 5-10 秒，恢復出廠設置；2 秒內雙擊，可自動協商擴展模塊 |
| A(RS485) | RS485 A 接口 | RS485 A 接口 |
| B(RS485) | RS485 B 接口 | RS485 B 接口 |
| G(RS485) | RS485 G 接口 | RS485 G 接口 |
| PE | 接地 | 接地 |
| V-（DC9-36V） | 電源負極 | 直流（9-36V）電源負極接口 |
| V+（DC9-36V） | 電源正極 | 直流（9-36V）電源正極接口 |
| LAN1 | 網口 | 標準 RJ45 網線接口 |
