E22-900M22S是基于美國 Semtech 生產的全新一代 LoRa擴頻技術SX1262射頻芯片為核心自主研發的超小體積并適用于868/915MHz貼片式LoRa無線模塊，使用工業級高精度 32MHz 晶振。由于采用原裝進口的SX1262芯片為無線模塊核心，與上一代 LoRa 收發器相比，抗干擾性能與通信距離得到了進一步提升。由于其采用全新的 LoRaT調制技術，在抗干擾性能、通信距離都遠超現在的 FSK、GFSK 調制方式的產品。該無線模塊主要針對智能家庭、無線抄表、科研和醫療以及中遠距離無線通信設備。
由于射頻性能與元器件選型均按照工業級標準，并且該產品已獲得 FCC、CE、RoHS 等國際權威認證報告，用戶無需擔憂其性能。該無線模塊產品可覆蓋850～930MHz超寬適用頻率范圍并向下兼容SX1278芯片、SX1276芯片。由于該模塊是純射頻收發模塊，需要使用 MCU 驅動或使用專用的 SPI 調試工具。
? 1、與 SX1278芯片無線模塊相比，SX1262芯片模塊具有功耗更低、速度更快、通信距離更遠的顯著優勢；
? 2、超小體積，僅 14x20mm；
? 3、無線模塊在理想條件下，通信距離可達7km；
? 4、最大發射功率 160mW，軟件多級可調；
? 5、支持全球免許可 ISM 868/915MHz 頻段；
? 6、LoRa模式下支持 0.018k～62.5kbps 的數據傳輸速率；
? 7、FSK 模式下支持最高300kbps 的數據傳輸速率；
? 8、向下兼容SX1278/SX1276 系列射頻收發器；
? 9、FIFO 容量大，支持256Byte 數據緩存；
? 10、為支持密集網絡推出的全新 SF5擴頻因子；
? 11、工業級標準設計，支持-40～+85℃下長時間使用；
? 12、雙增益天線可選（IPEX/郵票孔），便于用戶二次開發，利于集成；

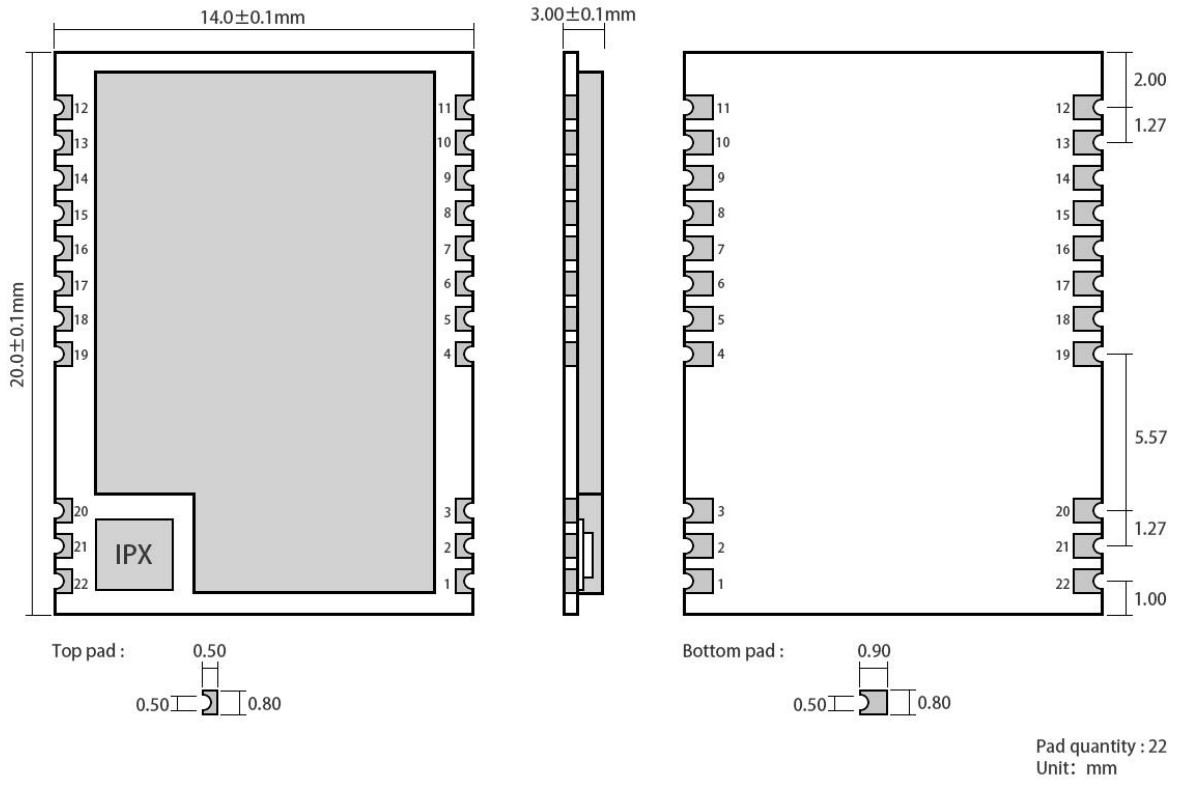

機械尺寸圖

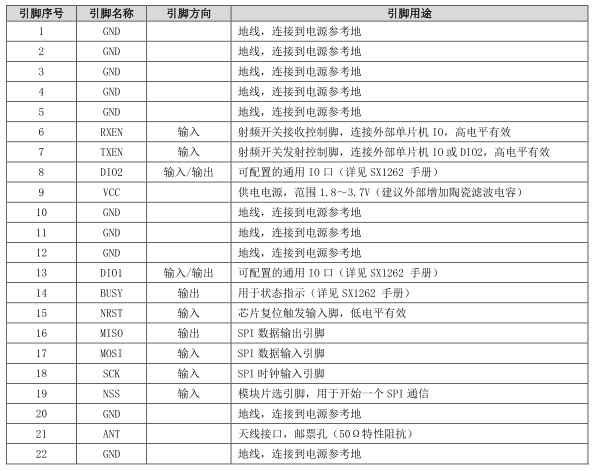

引腳定義圖
基本電路圖
? 家庭安防報警及遠程無鑰匙進入；
? 智能家居以及工業傳感器等；
? 無線報警安全系統；
? 樓宇自動化解決方案；
? 無線工業級遙控器；
? 醫療保健產品；
? 高級抄表架構(AMI)；
? 汽車行業應用
