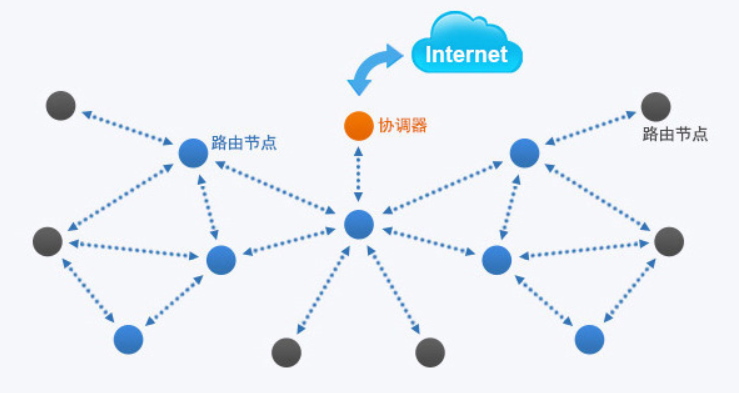

在ZigBee網絡中存在四種邏輯設備類型:Coordinator(協調器)，Router(路由器)，End-Device (非休眠終端)和Sleep-End-Device(休眠終端)。ZigBee網絡由一個Coordinator 以及多個Router和多個 End_Device組成（其終端節點可分為休眠終端和非休眠終端)。
本產品(E180-Z5812SP)只支持其中End-Device(非休眠終端)和Sleep-End-Device(休眠終端)兩種設備類型，Coordinator(協調器)和Router(路由器)兩種類型使用成都億佰特E180-ZG120A/B型號zigbee模塊產品。
終端設備的主要任務是發送和接收消息，不允許其它節點與終端設備相連。非休眠終端，一直處于工作狀態，任意時刻都可以接收和發送數據。
表示休眠周期，同時也表示數據請求周期，也表示心跳周期，小于30秒可以接收父節點下發的數據，周期越小接收數據延遲越??；周期越短切換最佳父節點速度越快，檢測丟失父節點的速度也越快。
若網絡節點容量大，若需要接收下行數據的話（休眠周期小于30秒），則網絡會相對比較擁擠，比如100節點的網絡，在小于30秒周期內發送100個心跳包，出現信道沖突的幾率會增大，此時建議網絡容量要小些。
若節點為終端，則此參數表示終端和父節點的心跳周期，心跳周期越快則終端切換路由尋找最佳父節點就越快，同時協調通過心跳來檢測終端的在線情況，如果網絡節點數量大，則建議把此參數設置長一點，以免導致網絡擁擠出現信道沖突導致應用數據丟包。
休眠終端，當沒有數據收發時，則進入休眠狀態，休眠電流低至2uA左右。
當需要發送無線數據或進行指令操作時，需先通過串口發送喚醒幀，長度需要5個字節（建議用“FF FF FF FF FF”5個字節的“FF”喚醒)，喚醒時間持續Uart_holdtime 時間，期間內可以處理串口數據〈配置命令、有效負載)，當成功接收到一幀串口數據后，喚醒超時計數器將被刷新，喚醒持續時間再往后推移Uart_holdtime時間,否則設備將重新進入休眠。Uart_holdtime 默認為1000ms支持HEX指令更改其值。
休眠終端喚醒也可以通過功能引腳WAKE!喚醒，WAKE默認為高電平，拉低WAKE引腳則模組持續喚醒，釋放WAKE引腳則恢復默認的高電平模組恢復休眠。
當需要接收數據時，是通過周期性的喚醒來接收數據,喚醒周期設置的越長接收就越延遲,喚醒周期設置必須小于30秒。若只需上傳數據則可以把喚醒周期設置大于30秒或更長來降低功耗（默認為10秒〉比如電池供電的傳感器。
