NB1A1串口服務器是億佰特自主研發的工業級隔離型16路串口服務器產品，主要用來實現16路RS485串口與以太網口數據的雙向透明傳輸。該16路串口服務器產品被廣泛應用在機房監控、環境監控、智能交通、道閘控制、智能快遞柜等物聯網應用場景方案。前文小編介紹了NB1A1串口服務器產品功能特點和LED指示燈介紹、16路RS485串口服務器快速入門應用教程、NB1A1隔離型16路串口服務器基本功能詳解。本文會重點介紹NB1A1隔離型16路RS485串口服務器高級功能介紹，具體功能如下：
在客戶端模式，用戶可以選擇發送心跳包，自定義設置心跳包時間。心跳包可以選擇網絡心跳包、串口心跳包兩種模式，支持16進制與ASCII碼發送，此心跳包非MQTT心跳，使用MQTT客戶端模式需要關閉，MQTT心跳只能在“MQTT參數配置”欄下配置“心跳周期”，MQTT心跳包內容受到協議約束不開放配置，建議不要配置小于60s，比如阿里云手冊中建議使用120s。
16路串口服務器心跳包發送模式：
1. 默認為關閉心跳包模式。
2. 串口模式->設備按照設定的心跳時間間隔向串口總線發送心跳內容。
3. 網口模式->設備按照設定的心跳時間間隔向網口總線發送心跳內容。
自定義心跳包內容（最大支持 128 字節(ASCII)數據、64 字節（HEX）數據）
自定義心跳包發送時間間隔，設置為 0 時關閉心跳包功能，設置值大于零則打開心跳包功能，打開時可設置范圍：（1-65536）秒，默認值為 0。
在客戶端模式下，用戶可以選擇發送注冊包，自定義設置注冊包時間。
16路串口服務器注冊包支持以下幾種模式：
1. 網絡與設備建立連接時發送 MAC 地址（OLMAC）。
2. 網絡與設備建立連接時發送自定義注冊包的數據（OLCSTM）。
3. 網絡與設備建立連接后，設備向網絡發送的每包數據都在前面加 MAC 地址（EMBMAC）。
4. 網絡與設備建立連接后，設備向網絡發送的每包數據都在前面加自定義注冊包數據（EMBCSTM）。
自定義注冊包內容（最大支持 128 字節(ASCII)數據、64 字節（HEX）數據）
【注】配置注冊包時建議不要使用特殊字符（比如“，”“”“/”等）,若要使用建議使用16進制配置。
在客戶端模式下，支持網絡短連接（默認關閉該功能），TCP短連接主要用于節省服務器資源開銷，一般應用于多點（多客戶端）對一點（服務器）的場景。
TCP短連接功能應用于 TCP Client 模式下，開啟短連接功能后，只在發送信息時請求與服務器進行連接，連接成功后，在設定的時間內串口未接收導數據或網口無數據收發，設備會自動斷開連接。
短鏈接保持時間設置為 0 時關閉短連接功能。設置范圍為（2-255）秒時，短連接功能打開，默認保持時間為 0 秒（關閉短鏈接）。
開啟短連接后，需要使用 0 端口，否則設備斷開后，60S 內不能進行重連。
當TCP連接未建立時，串口接收的數據將會被放在緩存區，串口接收緩存是1024字節，網絡連接成功后，可通過配置選擇清空串口緩存或者將緩存通過網絡進行發送。
啟用：設備不保存連接建立前串口收到的數據。
禁用：在連接建立后網絡將會收到串口緩存的數據。
啟用：對Modbus數據進行校驗非Modbus數據（RTU/TCP）拋棄不進行傳輸，將Modbus RTU協議與Modbus TCP協議進行互轉。
禁用：不進行協議轉換但對Modbus數據進行校驗，非Modbus數據（RTU/TCP）拋棄不進行傳輸。
將Modbus RTU數據轉換為Modbus TCP數據，或?qū)?/span>Modbus TCP數據轉換為Modbus RTU數據，實現以太網Modbus 數據與串口 Modbus 數據的互轉。
簡單協議轉換可以工作在任意模式（TCP客戶端、TCP服務器、UDP客戶端、UDP服務器、MQTT客戶端），該網關模式不支持多主機操作，需要多主機請使用“存儲型網關”和“多主機模式”。

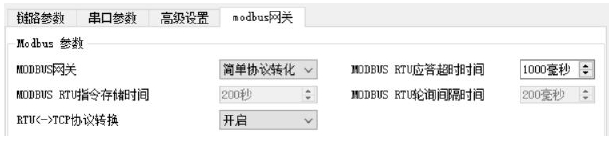

16路串口服務器的簡單協議轉換配置：
Modbus Poll 與 Modbus Slave 軟件調試：

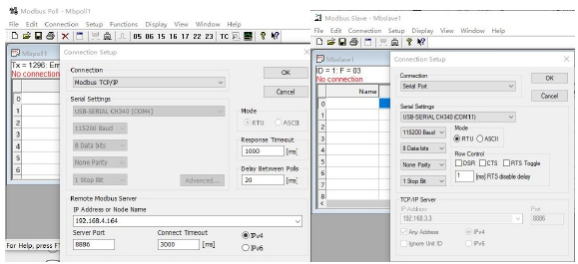

16路串口服務器的軟件連接設置：
16路串口服務器的軟件寄存器讀取與仿真配置：
Poll 菜單選擇 SetupàRead/Write Definition
Slave 菜單選擇 SetupàSlave Definition

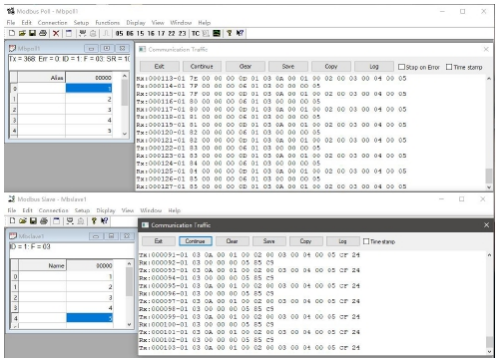

16路串口服務器通訊演示：

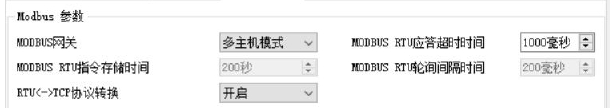

相對簡單協議轉換只能存在一個Modbus主站，而16路串口服務器多主機模式則可以同時接入多臺Modbus TCP主機，當多臺Modbus主機同時訪問時，Modbus網關時會進行總線的占用調度（RS485總線只能一次處理一個請求，而多主機模式則會根據TCP請求先后進行排序處理，其他鏈路進行等待），從而解決總線沖突問題（目前在服務器模式下最多支持16路Modbus TCP主機連接，多路主機同時接入是應當注意請求間隔和超時時間的匹配，否則會應為串口傳輸速率遠小于以太網傳輸速率導致丟包，若需要快速響應建議使用“串口服務器存儲型網關”），只支持工作在TCP服務器模式，并且從機只能在串口，否則無法正常工作。
隨著主機數量的增加相應的應當增加Modbus超時時間，若需要多臺主機連續高速請求建議使用“存儲型網關”，建議在無多路主機使用時配置為“簡單協議轉換”。

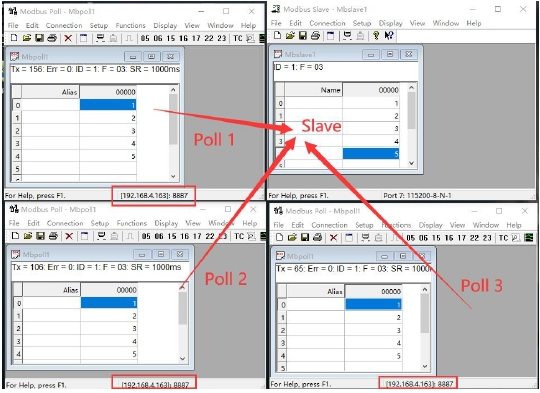

軟件配置與寄存器配置參考“簡單協議轉換”，同時開啟多個Modbus Poll軟件（3路為例，服務器模型下最多可以支持 8 路）。

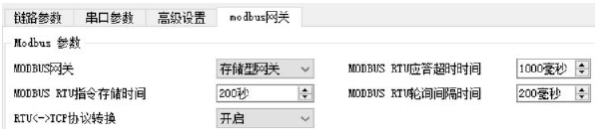

存儲型網關不僅對總線數據進行仲裁還將對重復的讀取指令進行存儲，當不同主機請求相同數據時網關無需在多次詢問 RTU 設備寄存器狀態，而直接返回存儲區內緩存的數據，極大程度上提升了網關的多主機請求處理能力，同時也縮短了整個請求流程所消耗的時間。用戶可以根據需求自定義存儲區指令輪詢間隔以及指令存儲時間。
存儲型網關作為對多主機請求性能的優化，也是只能工作在 TCP 服務器模式，提升了網絡側的響應速度。
（1） 網關具有緩存用于存儲指令和返回結果的存儲（03/04 碼 125 個寄存器，01/02 碼 2000個寄存器）；
（2） RTU 響應超時自動清空緩存，保證數據的實時性和真實性；
（3） 輪詢間隔可進行自定義，0-65535ms(默認:200ms)；
（4） 網關會根據用于配置的指令存儲時間輪詢 RTU 設備，MODBUS 主機在存儲時間內沒有再次查詢該指令，網關自動刪除存儲指令釋放緩存；
（5） 第一條讀取指令與控制指令（05、06、0F、10 功能碼）會直接訪問 RTU 設備；
（6） 僅支持 01、02、03、04 功能碼 Modbus 查詢結果存儲；
配置型網關根據預配置的MODBUS指令，自動輪詢RTU設備寄存器（僅支持MODBUS讀指令的配置），非存儲表內指令直接操作RTU設備，可以將經常讀取的指令提前存儲在網關內，可以縮短響應時間（查詢配置的指令），數據不會直接發送給服務器需要 Modbus 主機請求才會返回，與“簡單協議轉換”使用方法類似，若需要將數據自動上傳到服務器請選擇“自動上傳”。由于以上特點，可配置型網關的串口側只可連接 Modbus 從站。

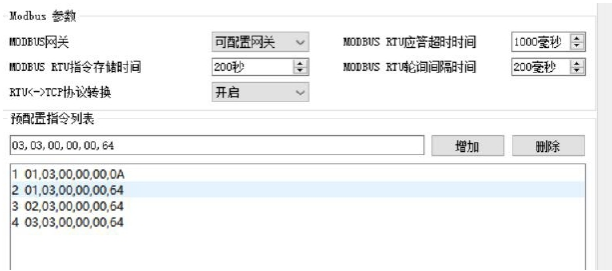

指令存儲說明（增加，指令錯誤與格式錯誤無法添加，無需添加 CRC 校驗位）：

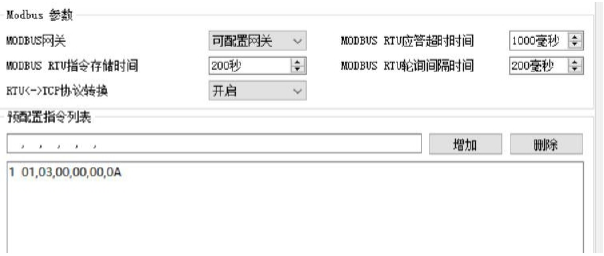

指令存儲說明（刪除）：
16路串口服務器在客戶端模式（TCP 客戶端、UDP 客戶端、MQTT 客戶端、HTTP 客戶端）網關會自動輪詢存儲指令表內指令并上傳至服務器，可以根據需求選擇反饋格式（Modbus RTU 格式或者Modbus TCP 格式）以及指令輪詢間隔（0-65535ms）。
指令預存儲參考“可配置型網關-指令存儲說明”。

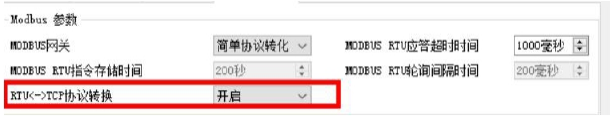

如使用 Modbus TCP 格式則需要開啟 RTU《=》TCP 協議轉換。

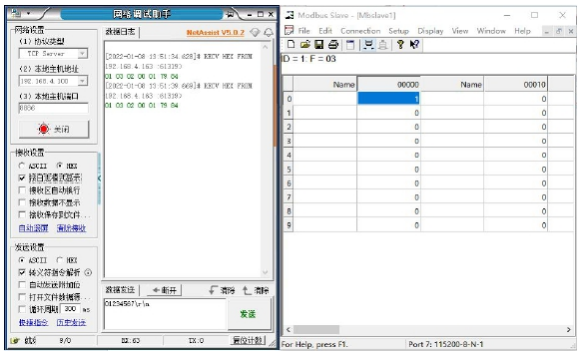

TCP 客戶端演示(Modbus RTU格式)：

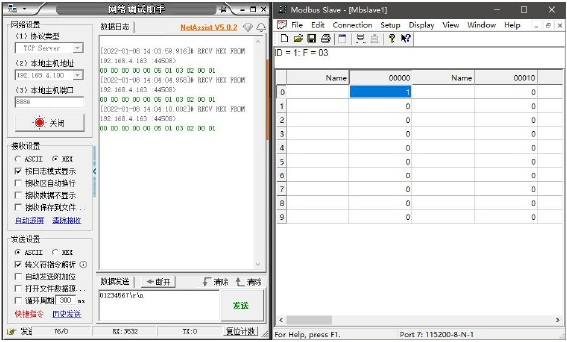

TCP 客戶端演示(Modbus TCP 格式)：
用戶可以通過網線對設備進行固件升級，升級方法詳升級包（有新的固件會上傳至官網相關下載中）。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器產品和串口服務器配置資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
