4G DTU設備在數據透?jìng)髂Ｊ较拢脩舻拇谠O(shè)備，可以通過本設備發送數據到網絡上指定的服務器。設備也可以接受來自服務器的數據，并將信息轉發至串口設備。
4G DTU設備支持2路Socket獨立配置。
EC05系列4G DTU通信設備支持TCP客戶端（TCPC）、UDP客戶端（UDPC）、TCP服務器（TCPS）、UDP服務器（UDPS）透?jìng)魍ㄓ崱?/span>（其中TCPS與UDPS需要APN卡的支持，普通物聯網卡無法使用服務器模式）
4G DTU設備用戶不需要關注串口數據與網絡數據包之間的數據轉換過程，只需通過簡單的參數設置，即可實現串口設備與網絡服務器之間的數據透明通信。前文介紹了EC05系列4G DTU設備的快速入門配置教程，本文小編會詳細介紹該4G DTU設備數據透?jìng)髂Ｊ焦δ芗芭渲迷斀狻?/span>

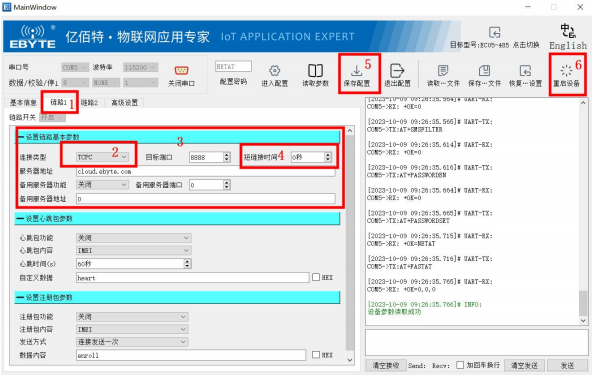

1、選中對應鏈路；
2、配置連接類型；
3、輸入目標地址/域名、目標端口，可設置一路備用服務器；
4、如需要設置短連接，則設置短連接時間（0表示長連接）；
5、點擊保存配置；
6、點擊重啟設備；
設備入網后即可自動連接到設置的服務器。
EC05系列4G DTU設備心跳包支持網絡心跳包與串口心跳包兩種，網絡心跳包向服務端發送，串口心跳包向串口端發送。
EC05系列4G DTU設備在網絡透?jìng)髂Ｊ较拢脩艨梢赃x擇模塊發送網絡心跳包。向網絡端發送主要目的是為了與服務器保持活性，讓空閑（很長時間內不會向服務器發送數據）的設備保持與服務器端的連接。
4G DTU在串口有數據上行時，心跳包內容將不再進行發送，從空閑時間開始計時，等到心跳時間到了之后向服務器發送心跳數據。
心跳包的數據可以是ICCID碼、IMEI碼、SN或自定義注冊數據（支持HEX、ASCII配置自定義心跳包，ASCII最大可配置64 byte 、HEX最大可配置32 byte）。
心跳包功能僅在TCPC、MQTT、HTTP模式生效，短連接模式不生效。

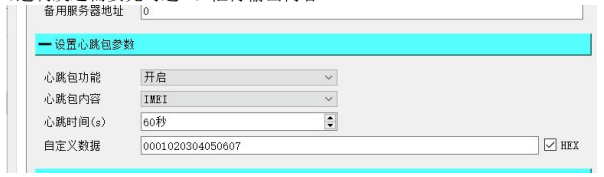

1、選擇心跳包開關開啟。
2、選擇心跳包內容。
3、自定義心跳包需要編寫心跳包內容（如沒有則省略，選擇IMEI和ICCID后，自定義數據不生效）。
4、設置心跳包時間（單位：秒）
5、如果采用16進制發送需要先勾選Hex框再輸出內容。

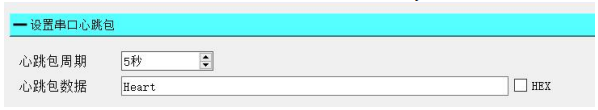

用戶可設置串口心跳包用于輪詢串口數據，可自定義心跳數據。
1、設置心跳包時間（單位：秒，時間5-300秒）
2、設置心跳包數據
3、如果采用16進制發送勾選Hex復選框（ASCII最大可配置64 byte 、HEX最大可配置32 byte）。
EC05系列4G DTU設備在網絡透?jìng)髂Ｊ剑?/span>TCPC/UDPC）下，用戶可以選擇讓設備向服務器發送注冊包。注冊包是為了讓服務器能夠識別數據來源，或作為獲取服務器功能授權的密碼。注冊包可以在設備與服務器建立連接時發送，也可以在每個數據包的最前端拼接注冊包數據，作為一個數據包的包頭。注冊包的數據可以是ICCID、IMEI或自定義注冊數據（支持HEX、ASCII配置自定義注冊包，ASCII最大可配置64 byte、HEX最大可配置32 byte）。

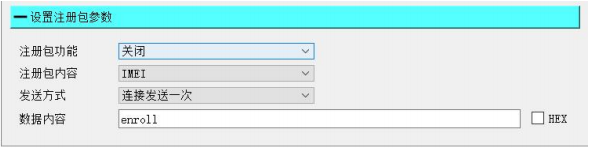

1、選擇注冊包開關開啟。
2、選擇注冊包內容（ICCID、IMEI或自定義注冊數據）。
3、設置注冊包發送方式（作為數據頭或連接發送）。
4、如果采用16進制發送勾選Hex復選框。
5、自定義注冊包編寫注冊包內容（如選擇HEX需要重新填寫）。

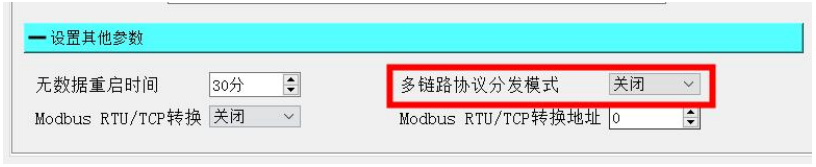

EC05系列4G DTU設備支持套接字分發協議，可以通過特定的協議將數據發往不同的Socket鏈路，也可以將不同Socket接收的數據增加包頭包尾進行區分。

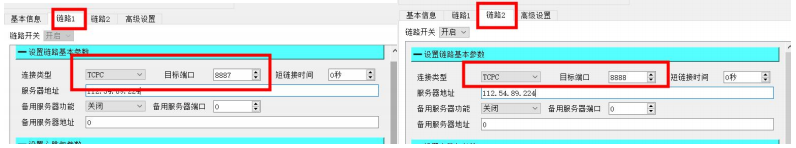

開啟多鏈路協議分發模式后，會有如下可能，本處以Socket1連接到服務器端口為8887，Socket2連接到服務器端口8888為例：

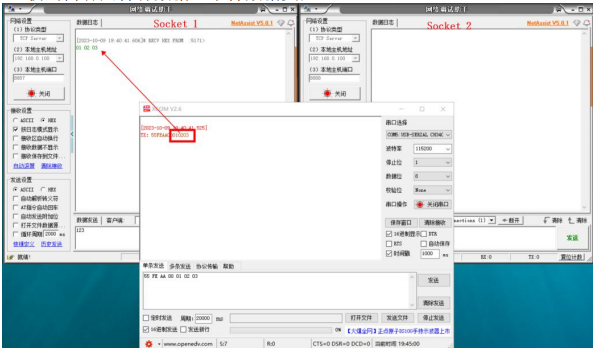

1、串口發送數據滿足數據頭為55 FE AA 00，即滿足要求，即55 FE AA 00+數據，則數據只會傳輸?shù)?/span>Socket1，且收到內容只含有數據，不含數據頭；

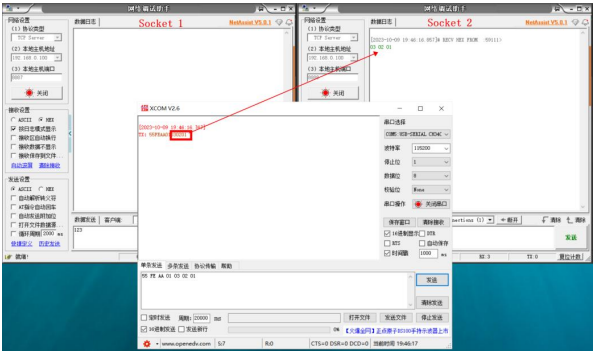

2、串口發送數據滿足數據頭為55 FE AA 01，即滿足要求，即55 FE AA 01+數據，則數據只會傳輸?shù)?/span>Socket2，且收到內容只含有數據，不含數據頭；

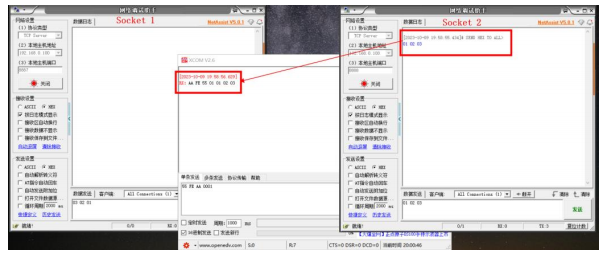

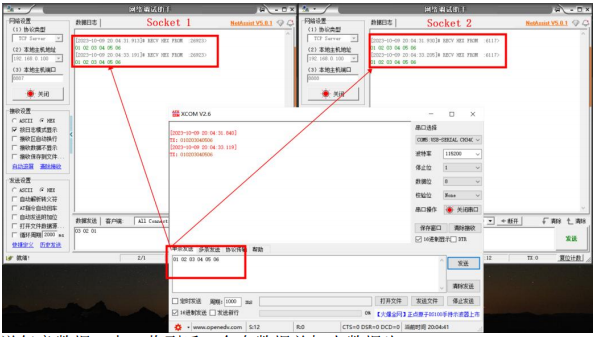

3、串口發送數據為任意數據，將會把數據傳輸至兩路Socket

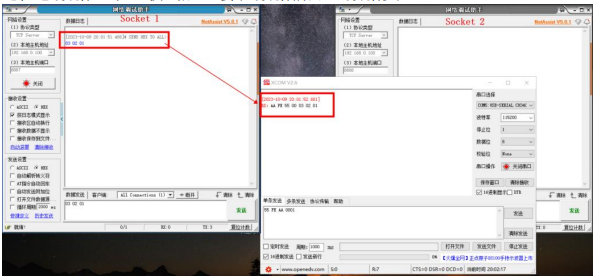

4、Socket 1發送任意數據，串口收到后，會在數據前加上數據頭AA FE 55 00
5、Socket 2發送任意數據，串口收到后，會在數據前加上數據頭AA FE 55 01

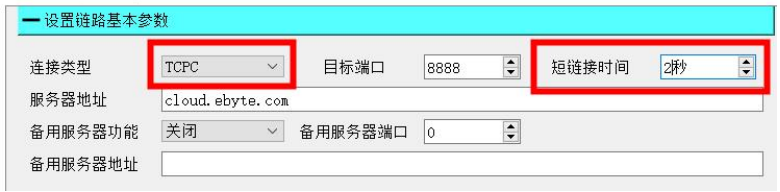

EC05系列4G DTU設備當設置為短鏈接時只有在發送數據的時候才會和服務器建立連接，當無數據傳輸時開始計時，超過設置的時間后，斷開和服務器的連接，短連接時間最大可配置65535s，該設置僅在TCPC模式下生效。
