EC05系列4G DTU是采用4G CAT1技術開發的一款小體積高性價比4G DTU設備，該EC05系列4G DTU設備具有體積小、速率高、延遲低、使用簡單的特點，簡單配置即可實現串口設備聯網功能（串口設備與網絡服務器的雙向透明傳輸）。本文小編詳細的介紹了該4G DTU設備MQTT模式、HTTP模式、短信透傳模式、安全配置、modbus tcp協議轉UDP協議、APN接入點、串口升級功能、無數據重啟、恢復出廠設置等4G DTU設備功能詳解及簡單配置步驟。

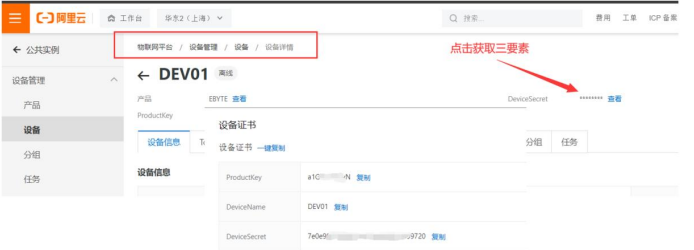

支持使用阿里云“三要素”直接連接服務器，獲取連接阿里云需要的“三要素”（詳細獲取阿里云三要素的方法，請參看“阿里云MQTT三要素獲取說明”），如圖所示：

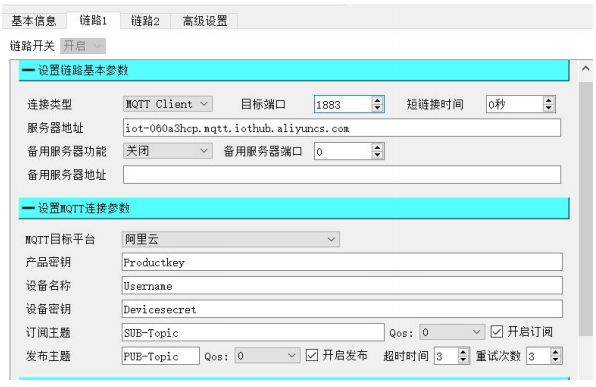

EC05系列4G DTU設備上位機配置連接參數：

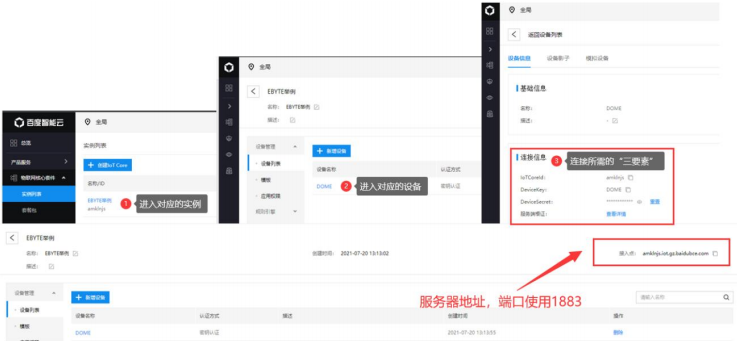

支持使用百度云“三要素”直接連接服務器，獲取連接百度云需要的“三要素”，如圖所示：

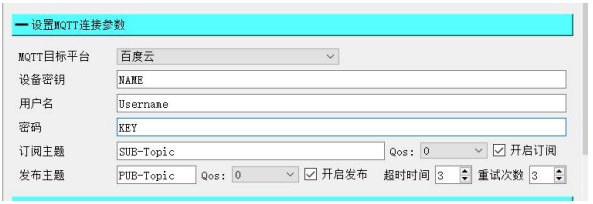

配置設備連接參數，如下圖所示：

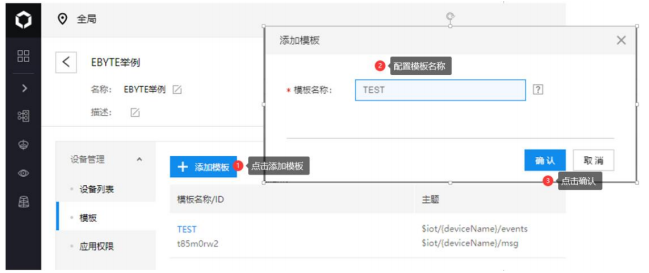

訂閱與發布需要建立規則引擎才能實現數據的回傳，首先需要建立消息模板，如下所示：

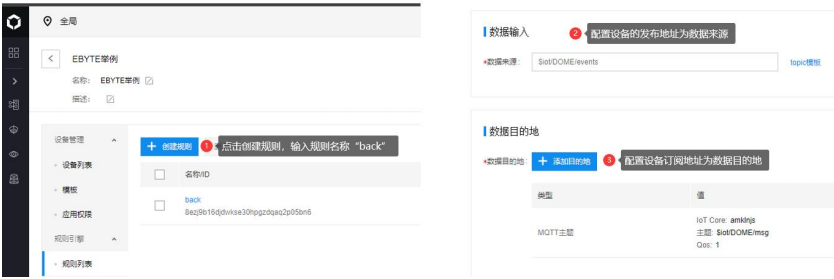

創建規則引擎用于數據回傳，如下圖所示：

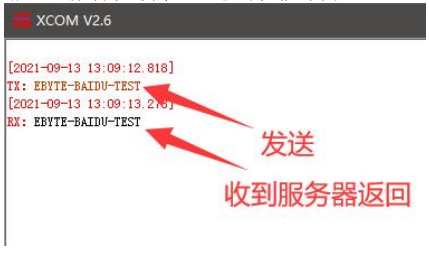

啟用該規則引擎，設備重啟（重新訂閱、發布），通訊測試如下圖：

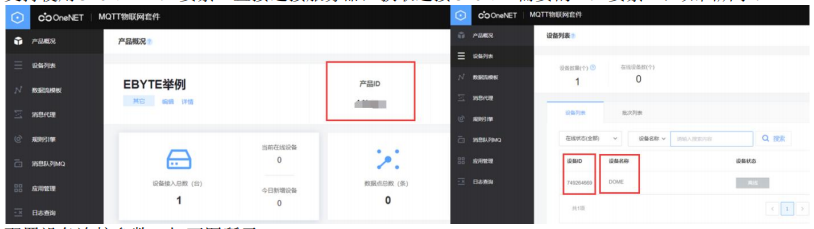

支持使用OneNET“三要素”直接連接服務器，獲取連接OneNET需要的“三要素”，如圖所示：

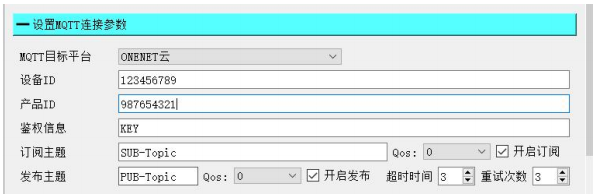

配置設備連接參數，如下圖所示：

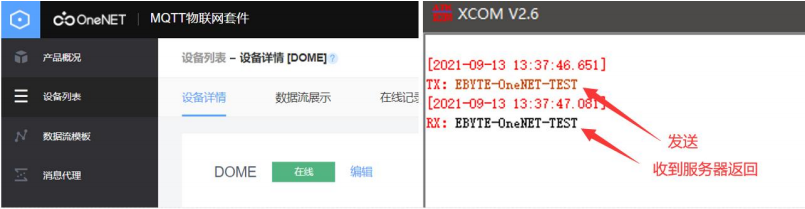

OneNET支持自動生成帶訂閱發布屬性的Topic，只需要訂閱發布相同的地址就可以實現數據的回傳，通訊測試：

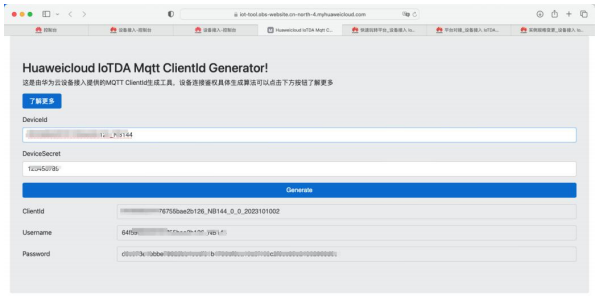

在華為云注冊產品、設備后，記錄設備ID和認證密鑰，并將其復制到clientid生成器中，用于計算三要素。

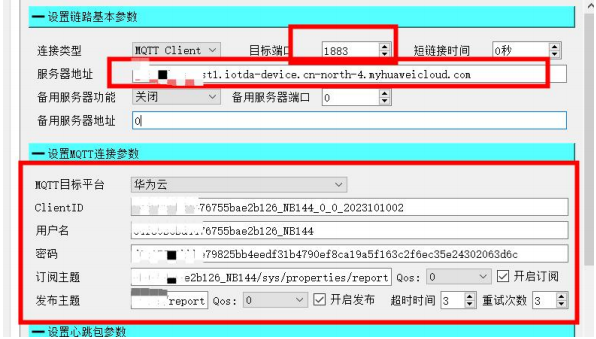

添加訂閱發布后，將參數一并填寫入設備中（記得替換通配符），保存重啟設備。

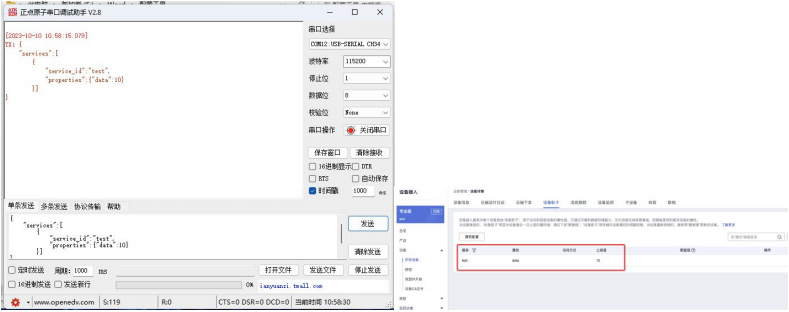

隨后發送數據可以到服務器端查看。

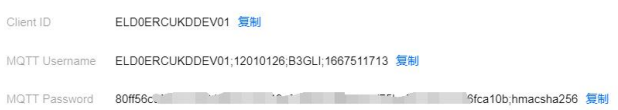

此處標準MQTT3.1.1連接以騰訊的標準MQTT3.1.1服務器為例，可以從騰訊服務器獲取到標準描述的“三要素”如下圖所示：

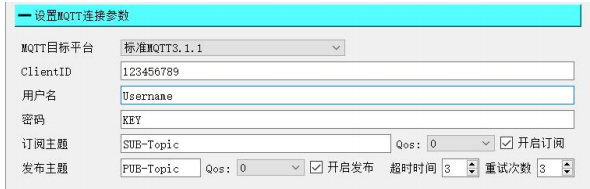

參數配置說明如下圖所示：

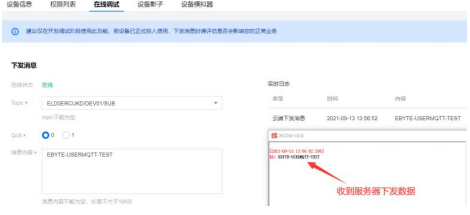

配置對應的訂閱發布地址，使用平臺在線調試發送數據進行通訊測試：
4G DTU設備支持以HTTP客戶端方式接入HTTP服務器，支持數據以POST和GET形式交互。

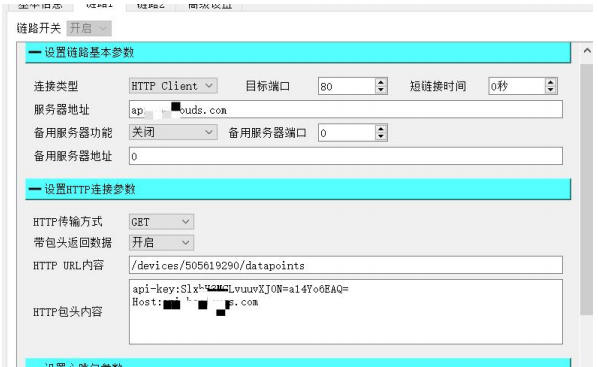

利用HTTP服務器來測試HTTP-GET請求，如下圖配置參數。

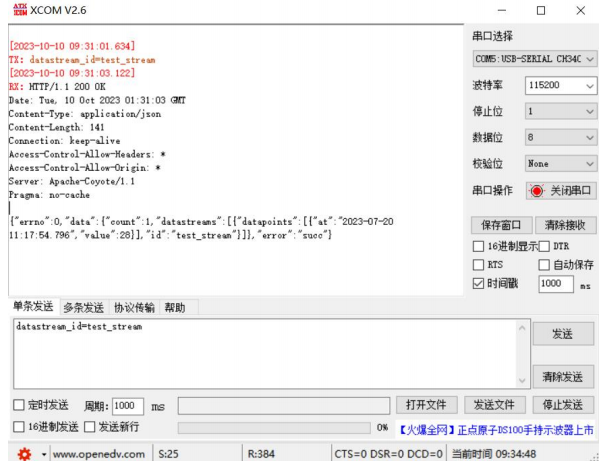

串口發送請求后返回參數

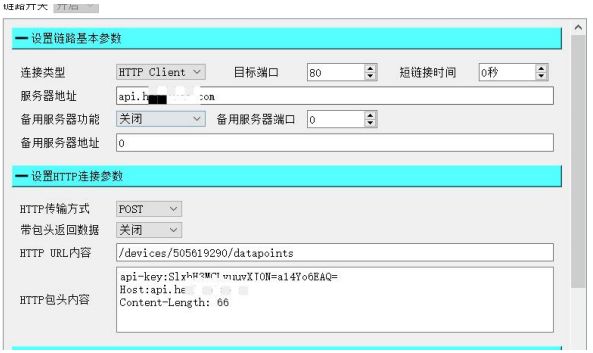

利用HTTP服務器來測試HTTP-POST請求，如下圖配置參數。

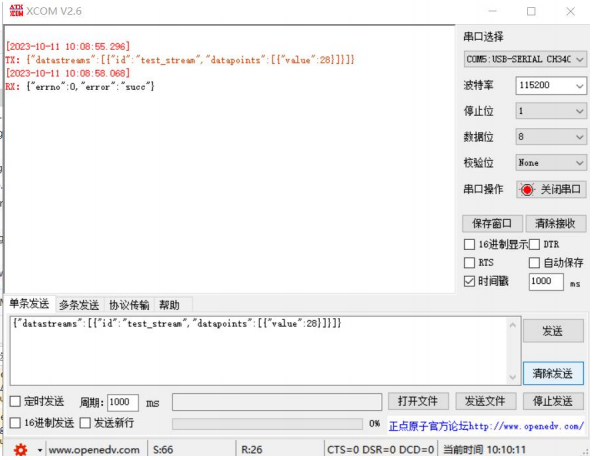

串口發送設置后返回參數
4G DTU設備在短信透傳模式下，串口收到的數據會通過短信發送到目標號碼手機，發送到設備電話號碼的短信內容會透明傳輸?shù)酱谳敵觥?/span>

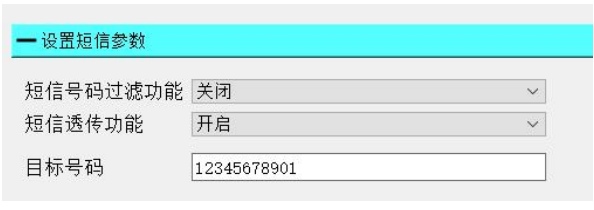

EC05系列4G DTU設備上位機軟件配置步驟：
1、勾選短信透傳開啟。
2、設置短信目標電話號碼（如只需接收短信不用設置）。
3、勾選信息接收號碼過濾（如只接收目標電話號碼的數據則勾選）。
4G DTU設備可設置安全配置密碼，進入配置或讀取參數狀態，需要用戶進行密碼驗證操作，密碼匹配成功后，才可以進行參數配置。如果在30 秒內仍不發送登錄密碼或發送密碼錯誤 ，設備將自動退出配置狀態。

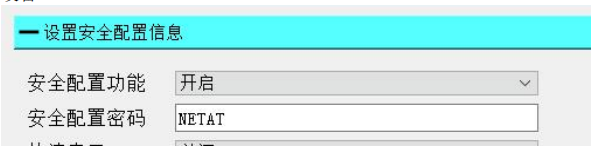

1、勾選指令模式安全驗證。
2、設置安全密碼（0-32個字節）
3、保存配置
4、重啟設備

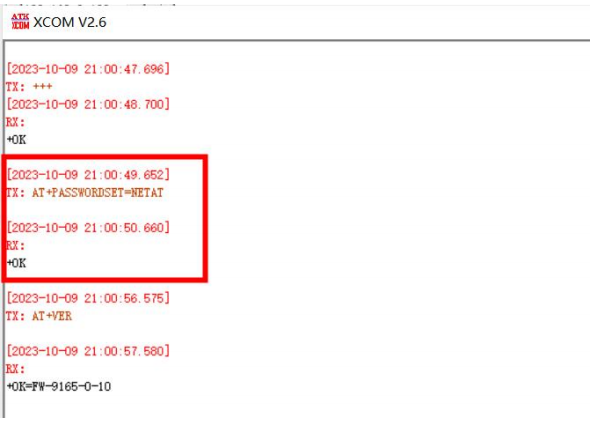

進入配置時，發送+++，隨后發送AT+PASSWORDSET=NETAT，返回OK后，可繼續發送其余指令。

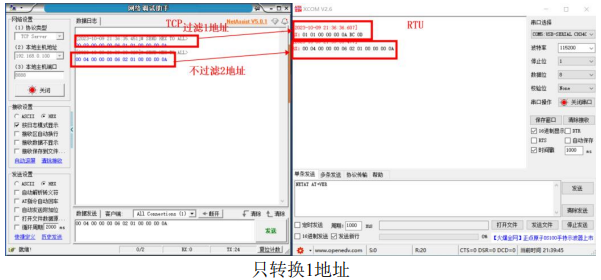

可以通過勾選Modbus TCP來啟用該功能，該功能實現串口收發的Modbus RTU數據和4G收發的Modbus TCP數據相互轉換。設置轉換地址可指定轉換對應設備地址，0為轉換全部地址，例如設置為1，則只將1地址進行轉換，對2地址的指令不進行任何處理。

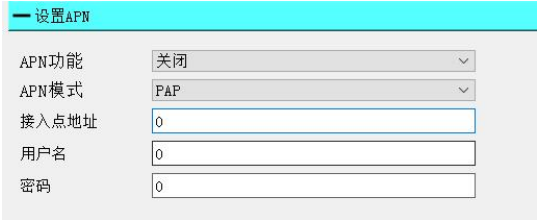

可通過AT指令修改設備APN接入點， 需要APN卡的支持。
固件升級是通過串口的方式來實現固件切換，通過進行升級。

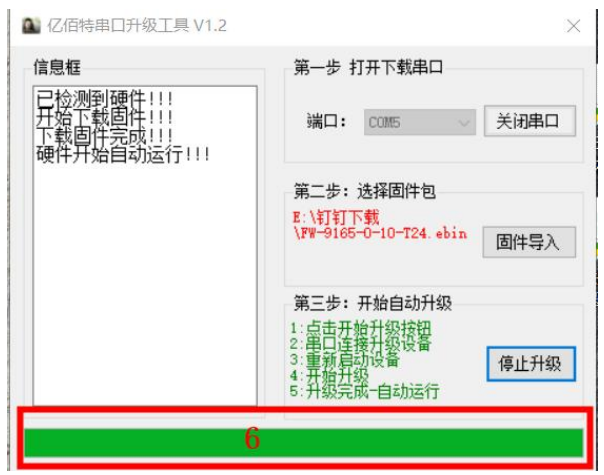

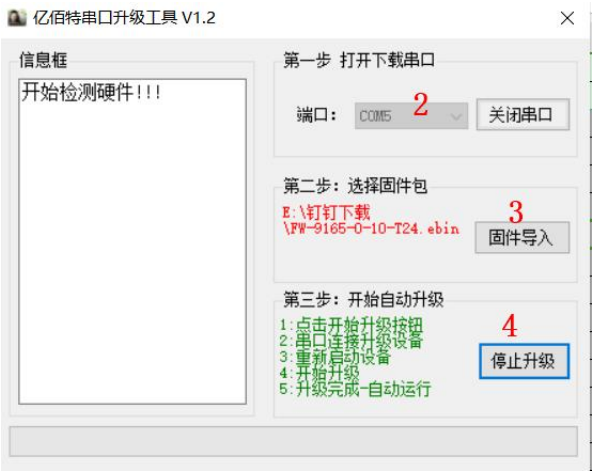

1.雙擊運行Ebyte固件燒錄工具
2.選擇下載端口，并打開串口
3.導入固件包
4.點擊開始升級

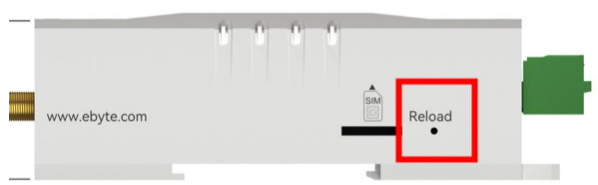

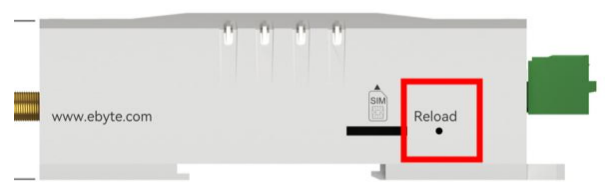

5.設備斷電，隨后按住設備Reload按鍵（設備左側）上電，除PWR外其余LED燈閃爍表示開始升級
6.等到軟件下方進度條完成后即可關閉軟件，表示升級完成。
恢復出廠默認參數，上電后，按下Restore 鍵 5~6S直至所有LED全部亮起，然后松開，即可將設備參數恢復至出廠默認參數，設備會自動重啟。
設備支持NTP時間獲取，可通過上位機或AT指令獲取，獲取指令為AT+NTP，返回值例如2022.12.31,12:25:35

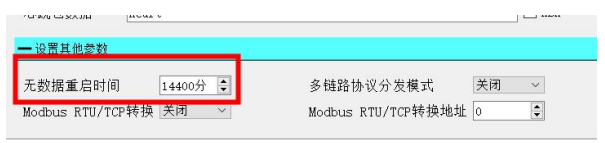

為防止設備出現長時間工作出現工作異常情況，可設置無數據重啟時間，當設備未收到服務器下行數據，等到無數據重啟時間到達以后，設備將自動重啟，確保設備穩定運行，0-14400分鐘可設置，默認30分鐘。
