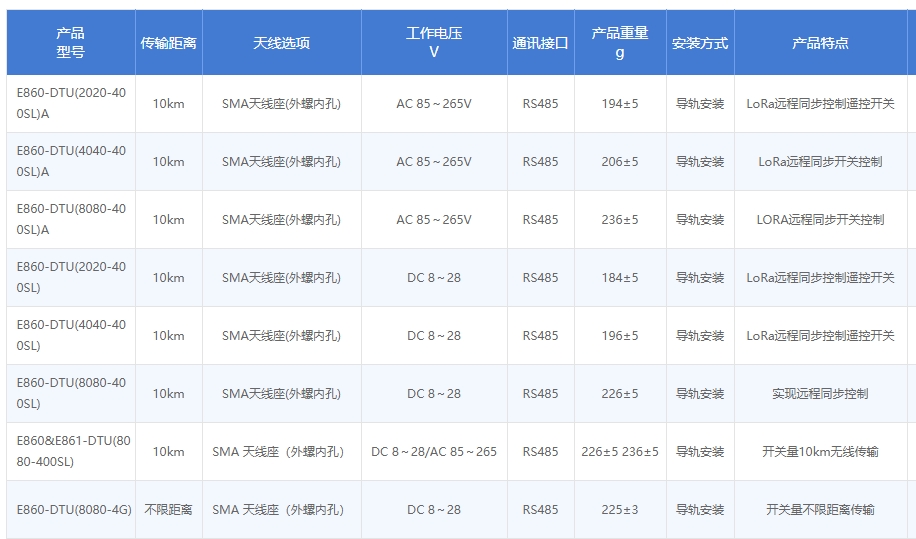

E860-DTU系列無線遠程同步開關是一款433頻段通信、通過LoRa調制技術實現開關量信號傳輸的LoRa同步開關終端設備，該LoRa遠程同步開關支持采集開關量輸入（DI）和控制繼電器輸出（DO）。該LoRa遠程同步開關功能核心是實現遠程同步控制，無需布線，具有高度易用性，方便用戶快速集成于自己的系統中。E860-DTU系列lora同步開關根據不同開關量輸入和繼電器輸出路數，產品型號有：直流電壓輸入的lora同步開關有E860-DTU（2020-400SL)、E860-DTU（4040-400SL)、E860-DTU（8080-400SL)和交流電壓輸入的lora同步開關E860-DTU（2020-400SL)A、E860-DTU（4040-400SL)A、E860-DTU（8080-400SL)A型號，E860-DTU系列LORA同步開關參數對比如下：

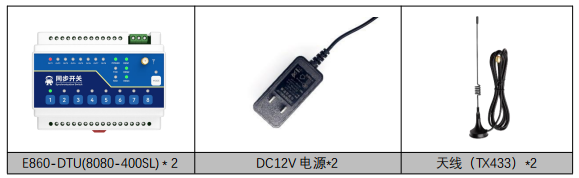

注：演示案例使用E860-DTU(8080-400SL)，E860-DTU（8080-400SL)A 僅供電方式不同，功能上并無差異。
直流版（E860-DTU（8080-400SL)）接線如下：
DC 8～28V 的正極與設備直流 8～28V(V+)相連，DC 8-28V 的負極與設備直流 8～28V(V-)相連。
交流版（E860-DTU（8080-400SL)A）接線如下：
AC 85～265V(零線)與設備交流 85～265V(N)相連，AC 85～265V（火線)與設備交流 85～265V(L)相連。

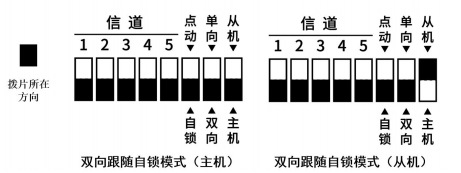

第一步：將兩臺設分別配置為主機和從機（一個通訊網絡中有且僅有一臺主機）；
第二步：將工作模式配置撥碼置于“雙向”側；
第三步：將輸出模式配置撥碼置于“自鎖”側；
第四步：保持兩臺設備的1、2、3、4、5 號（信道）撥碼開關保持一致；
第五步：重新接通兩臺設備電源，RSSI指示LED將根據連接信號強度長亮指示燈（一共有 3 個信號等級指示），連接失敗信號指示全部熄滅。
測試現象：點按從機1號按鍵，主機第一路輸出，點按主機1號按鍵，從機第一路輸出。

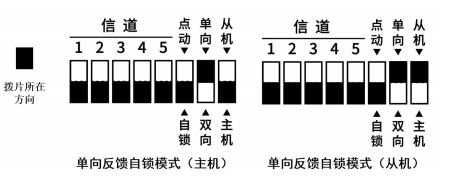

第一步：將兩臺設分別配置為主機和從機（一個通訊網絡中有且僅有一臺主機）；
第二步：將工作模式配置撥碼置于“單向”側；
第三步：將輸出模式配置撥碼置于“自鎖”側；
第四步：保持兩臺設備的1、2、3、4、5 號（信道）撥碼開關保持一致；
第五步：重新接通兩臺設備電源，RSSI 指示 LED 將根據連接信號強度長亮指示燈（一共有 3 個信號等級指示），連接失敗信號指示全部熄滅。
測試現象：主機1號輸入按鍵短按，從機1號線圈輸出，并將輸出信號反饋給主機，主機1號線圈輸出，再次點擊1號輸入按鍵，從機釋放1號線圈，并反饋主機，主機在釋放1號線圈，其他通道以此類推。

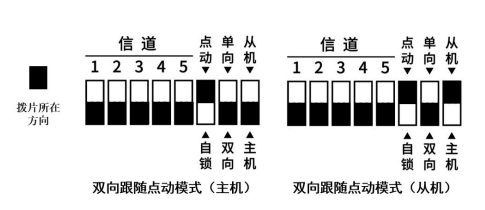

第一步：將兩臺設分別配置為主機和從機（一個通訊網絡中有且僅有一臺主機）；
第二步：將工作模式配置撥碼置于“雙向”側；
第三步：將輸出模式配置撥碼置于“點動”側；
第四步：保持兩臺設備的1、2、3、4、5 號（信道）撥碼開關保持一致；
第五步：重新接通兩臺設備電源，RSSI 指示 LED 將根據連接信號強度長亮指示燈（一共有 3 個信號等級指示），連接失敗信號指示全部熄滅。
測試現象：長按從機1 號輸入按鍵，主機第一路輸出，釋放按鍵主機停止輸出，長按主機 1 號輸入按鍵，從機第一路輸出，釋放按鍵從機輸出停止。

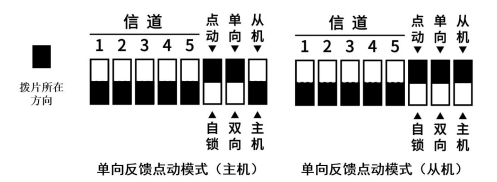

第一步：將兩臺設分別配置為主機和從機（一個通訊網絡中有且僅有一臺主機）；
第二步：將工作模式配置撥碼置于“單向”側；
第三步：將輸出模式配置撥碼置于“點動”側；
第四步：保持兩臺設備的1、2、3、4、5 號（信道）撥碼開關保持一致；
第五步：重新接通兩臺設備電源，RSSI 指示 LED 將根據連接信號強度長亮指示燈（一共有 3 個信號等級指示），連接失敗信號指示全部熄滅。
測試現象：主機長按1號輸入按鍵，從機1號線圈輸出，并將輸出信號反饋給主機，主機1號線圈輸出，釋放1號輸入按鍵，從機也將釋放1號線圈，并將信號反饋與主機，主機釋放1號線圈，其他通道以此類推。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多LoRa技術以及開關量遠程同步對傳開關產品資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
