MOS管由于開關特性好，常用在需要電子開關的電路中。今天給大家介紹常見的一些MOS管驅動電路。

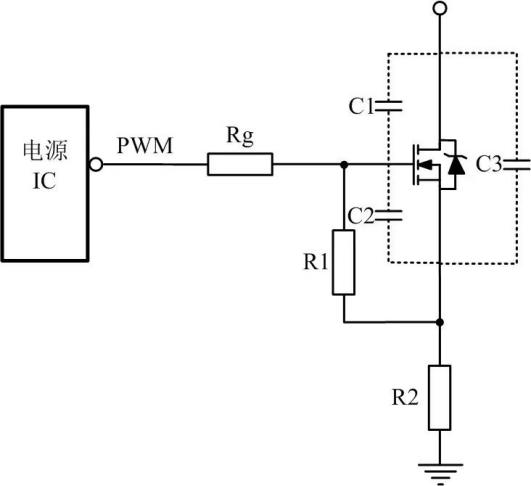

電源IC直接驅動是最常用和最簡單的驅動方式。使用這種驅動方式，需要注意電源IC手冊的最大驅動峰值電流和MOS管的寄生電容，寄生電容越小越好。如果電源IC沒有比較大的驅動峰值電流，MOS管導通的速度會受到很大影響。

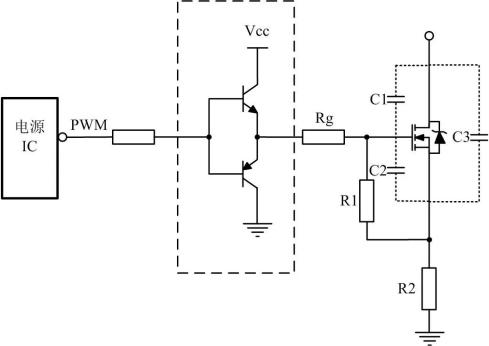

當選擇MOS管寄生電容比較大，電源IC內部驅動能力不足時，可以采用推挽驅動。常使用圖騰柱電路增加電源IC驅動能力，一般應用在電源IC的驅動能力較弱的電路上。另外，圖騰柱電路也有加快關斷的作用。

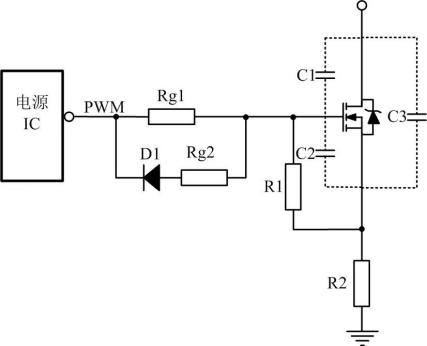

MOS管一般都是慢開快關。在關斷瞬間驅動電路能提供一個盡可能低阻抗的通路供MOSFET柵源極間電容電壓快速泄放，保證開關管能快速關斷。

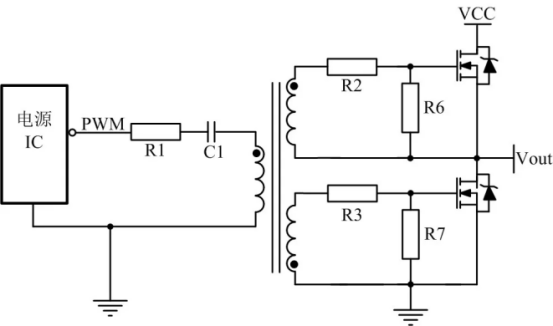

為了滿足高端MOS管的驅動或是滿足安全隔離，經常會采用變壓器驅動。畫面中使用的R1目的是抑制PCB板上寄生的電感與C1形成LC振蕩，C1的目的是通過交流，隔開直流，同時也能防止磁芯飽和。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器、數傳電臺、lora模塊等無線數傳模塊產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
