傳輸類型：NB-IoT
支持頻段：B3 B5 B8 頻段
發射功率：20dBm±2dB
產品尺寸：42*40*9mm
產品重量：7g

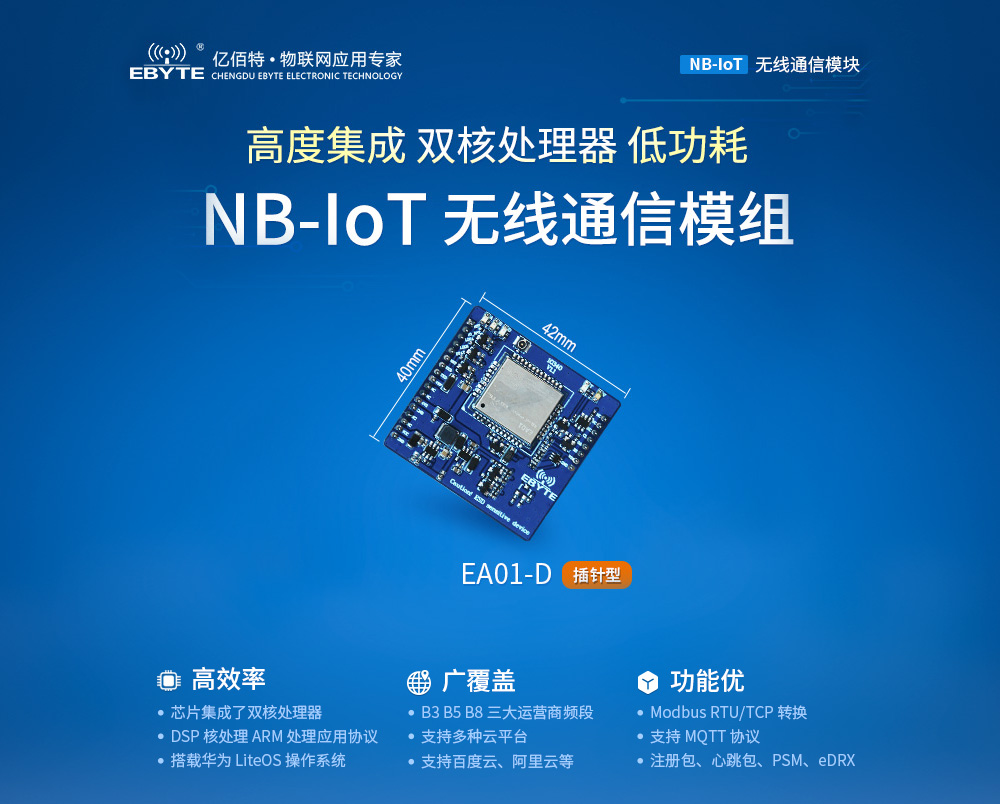

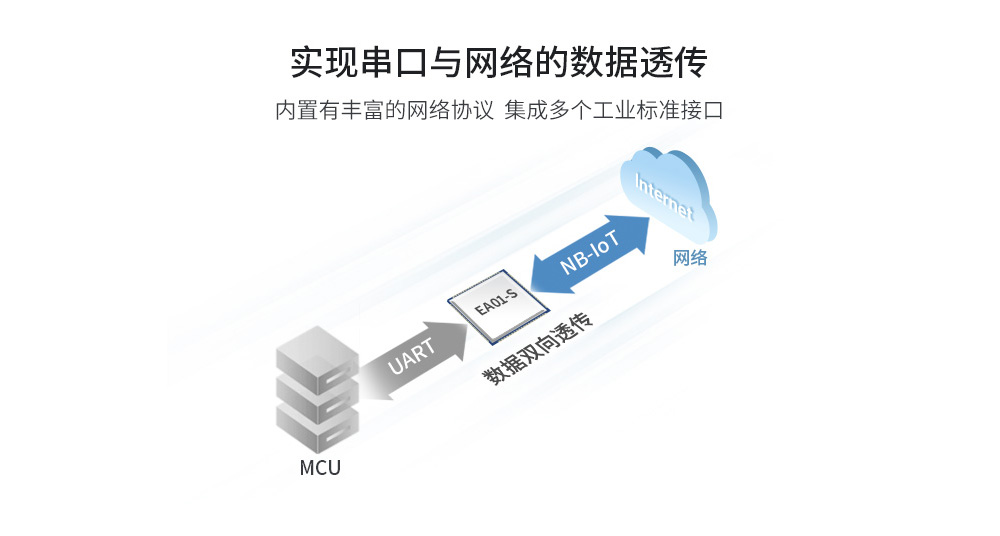

產品簡介：EA01-D是億佰特推出的NB-IOT數傳模塊產品，為實現串口設備與網絡服務器，通過網絡相互傳輸數據而開發的產品，支持 B3 B5 B8 頻段，用戶只需通過簡單的設置，即可實現串口到網絡服務器的雙向數據透明傳輸。該產品軟件功能完善，覆蓋絕大多數常規應用場景。
| 主要參數 | 說明 |

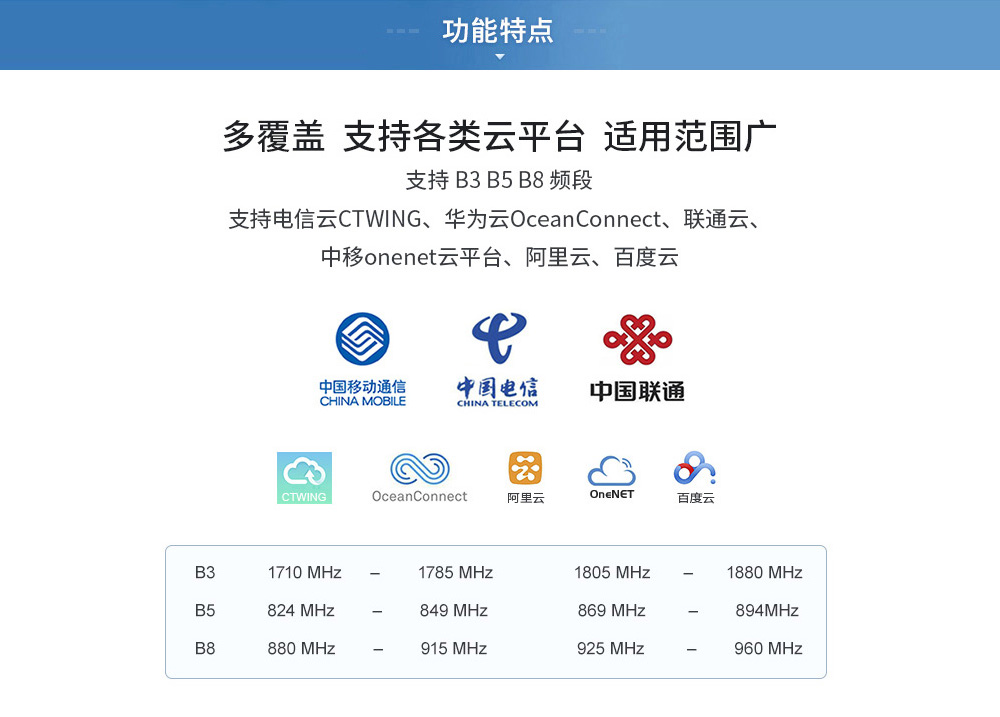

| 支持頻段 | B3 B5 B8 頻段 模塊可自動搜尋頻率 |
| NB 數據特性 | Single-tone：25.5kbps（下行），16.7kbps（上行） Multi-tone：25.5kbps（下行），62.5kbps（上行） |

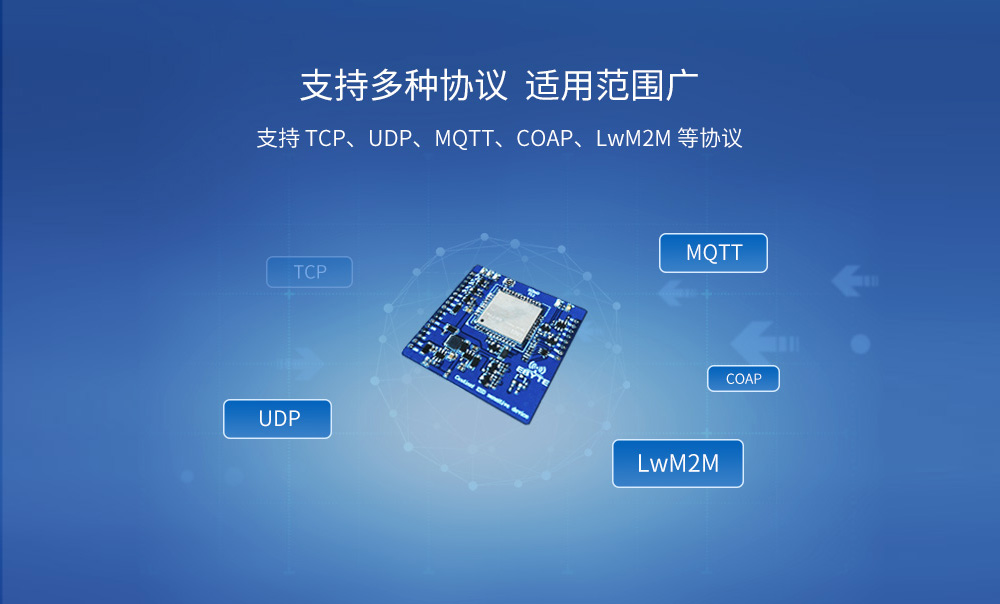

| 網絡協議特性 | 支持 TCP、UDP、MQTT、COAP、LwM2M 等協議 |
| 天線選項 | IPEX 接口 |
| 波特率 | 支持最大 115200bps，默認 9600bps |
| 發射功率 | 20dBm±2dB |
| 耗流（典型值） | 345 mA 發射 (5V) 30 mA 接收 (5V) |
| 工作電壓 | DC 5V~18V 鋰電直驅：3.6V~4.3V |
| 工作溫度 | 正常工作溫度-30°C to +75°C 極限工作溫度-40°C to +85°C |
| 濕度 | RH5%～RH95% |
| 尺寸 | 42×40×9mm |

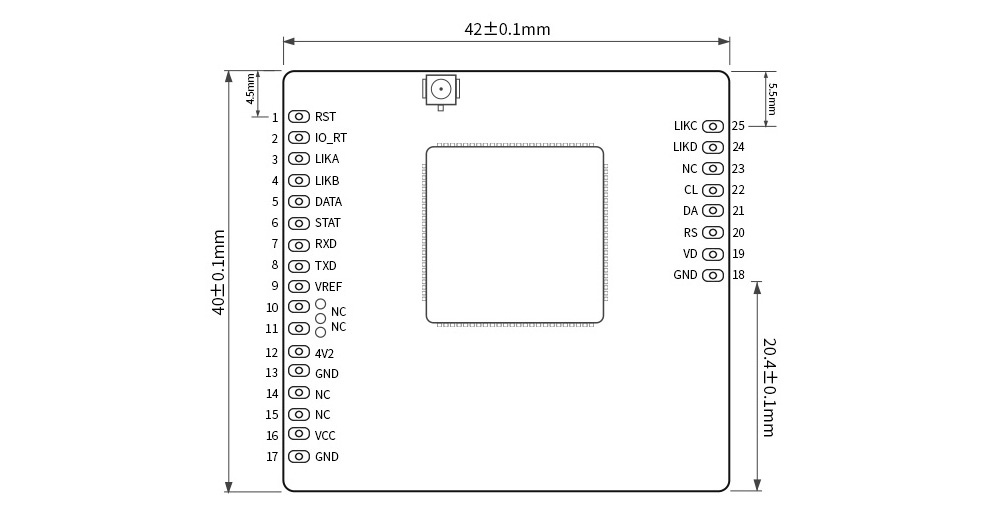

| 引腳序號 | 引腳名稱 | 引腳用途 |
1 | RST | 模塊復位,低電平有效 |
2 | IO_RT | 低電平持續 1 秒左右，模塊參數將恢復出廠設置，并立即重啟 |
3 | LIKA | Socket0 鏈路連接狀態指示引腳，對應板載左 1LED 燈。 高：Socket0 與網絡服務器連接成功； 低：Socket0 未成功連接到網絡服務器； |
4 | LIKB | Socket1 鏈路連接狀態指示引腳，對應板載左 2LED 燈。 高：Socket1 與網絡服務器連接成功； 低：Socket1 未成功連接到網絡服務器； |
5 | DATA | 數據收發指示引腳，網絡接收到數據或者串口接收到數據，指示燈閃爍，對應板載左 3LED 燈。 |
6 | NET | 設備網絡狀態指示引腳，對應板載右 1LED 燈。 設備附著網絡時，快速閃爍； 設備附著網絡成功，慢速閃爍； |
7 | RXD | 數據接收引腳，默認 3.3V，可兼容 5V 通信電平。 |
8 | TXD | 數據發送引腳，默認 3.3V，可兼容 5V 通信電平。 |
9 | VEF | 驅動電平供電引腳，如需要實現串口通信和 LED 指示為 5V 驅動電平時需要在此引腳輸入 5V 電平。 |
10、11、14、15、23、24、25 | NC、SLE、PA0、PA1、EN | NC，暫未開放 |
12 | 4V2 | 鋰電池電源供電引腳，供電范圍：3.6V~4.3V，典型電壓 3.8V。該引腳禁止反接、禁止與 VCC 一起供電。 |
16 | VCC | DCDC 電源供電引腳，供電范圍：5V~18V。該引腳禁止反接、禁止與 4V2 一起供電。 |

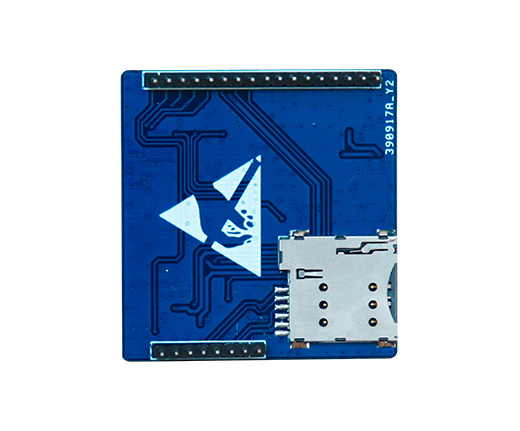

19 | VD | 外接 SIM 卡電源引腳，若使用板載 SIM 卡座則該引腳 NC 即可。 |
20 | RS | 外接 SIM 卡復位引腳，若使用板載 SIM 卡座則該引腳 NC 即可。 |
21 | DA | 外接 SIM 卡數據引腳，若使用板載 SIM 卡座則該引腳 NC 即可。 |
22 | CL | 外接 SIM 卡時鐘引腳，若使用板載 SIM 卡座則該引腳 NC 即可。 |
13、17、18 | GND | 地 |
