芯片方案：SI4438
發射功率：20dBm
通信距離：2.5km

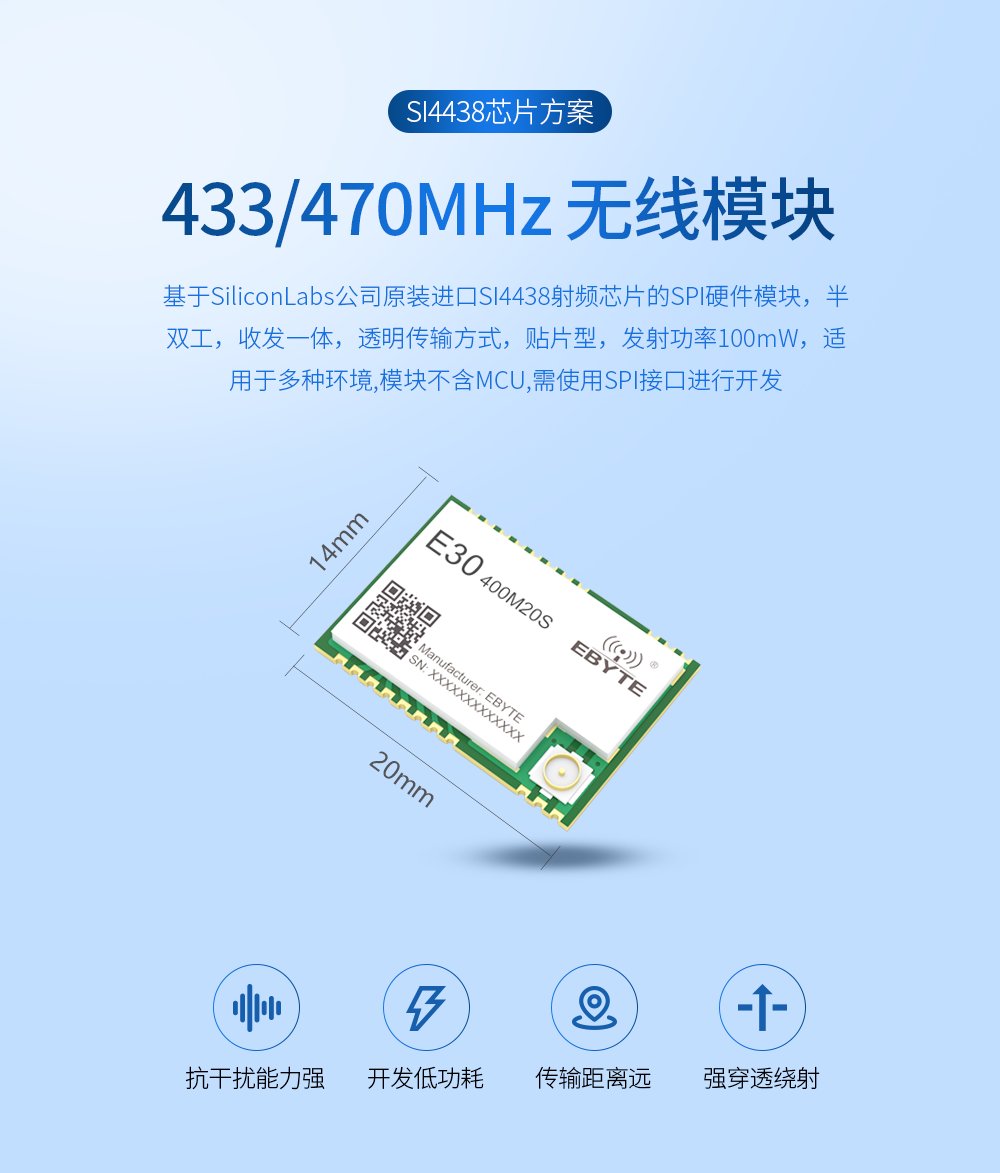

產品尺寸：20*14mm
產品重量：1.5±0.1g

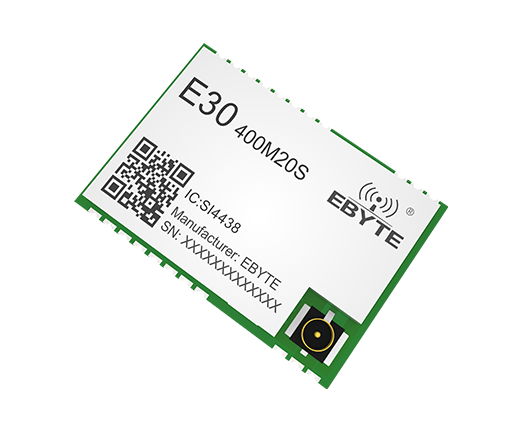

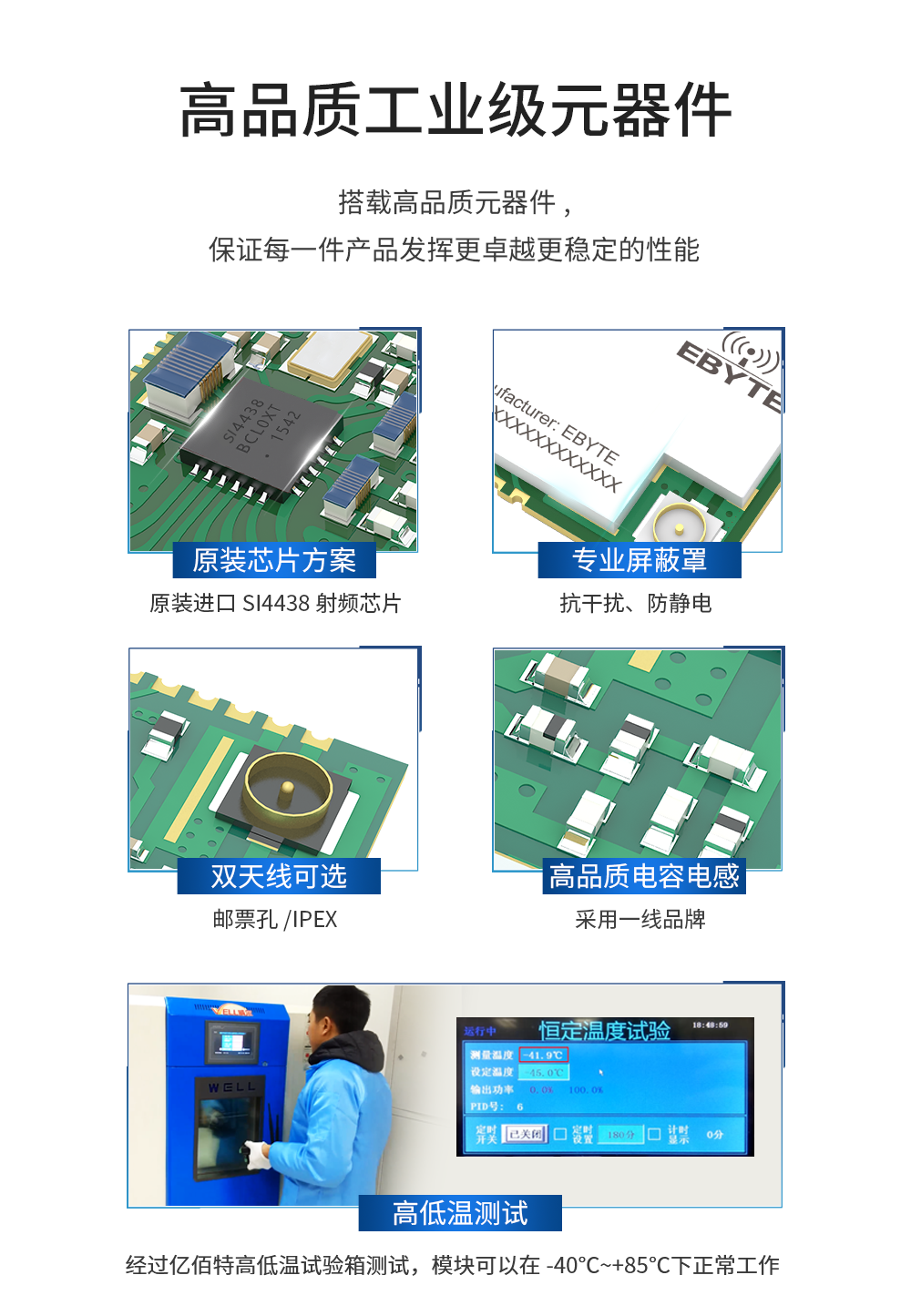

產品簡介：E30-400M20S是一款基于Silicon Labs公司原裝進口SI4438射頻芯片的硬件模塊（SPI），半雙工，收發一體，透明傳輸方式，貼片型，工作頻段為425～525MHz，發射功率100mW，適用于多種環境，無線數傳模塊接收靈敏度高，抗干擾性強，支持開發低功耗?，F(xiàn)已大量應用于各個行業，具有性能穩定，傳輸距離遠，穿透繞射能力等特點。
| 主要參數 | 描述 | 備注 |

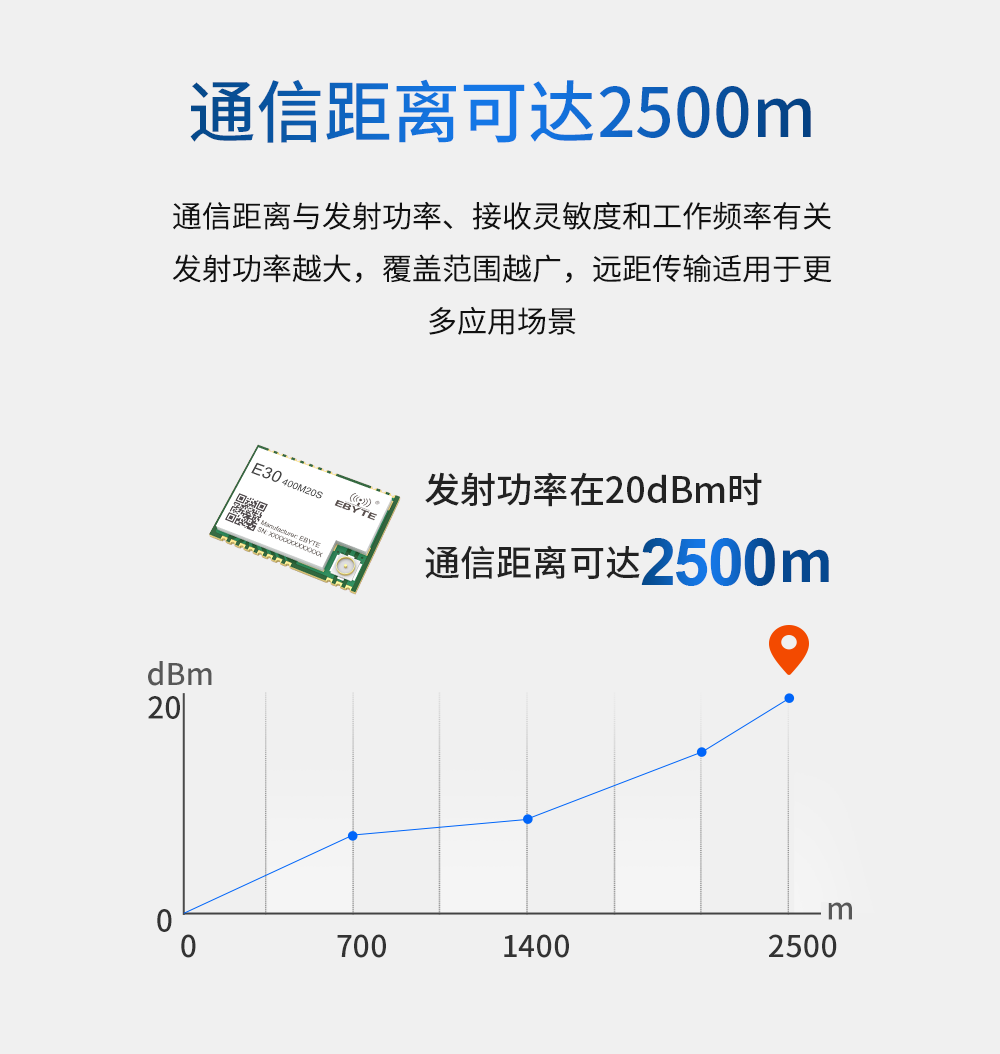

| 參考距離 | 2500m | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中 速率 1kbps |
| 調制方式 | GFSK | - |
| 通信接口 | SPI | 最高速率可達 10Mbps |
| 封裝方式 | 貼片 | - |
| 接口方式 | 郵票孔 | - |

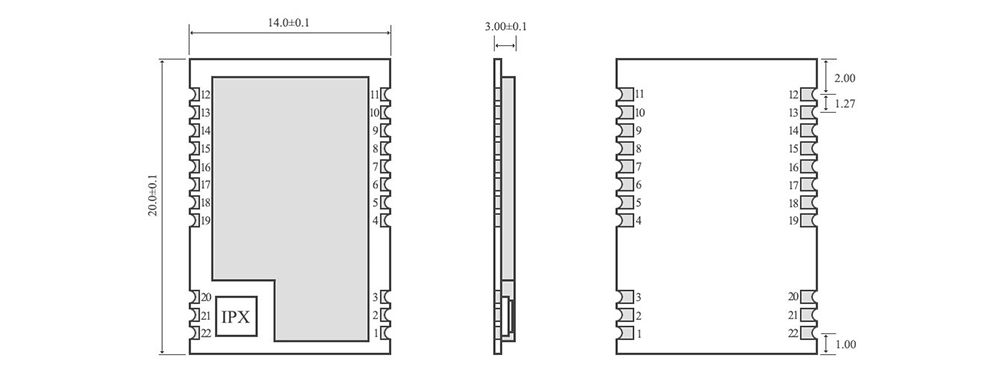

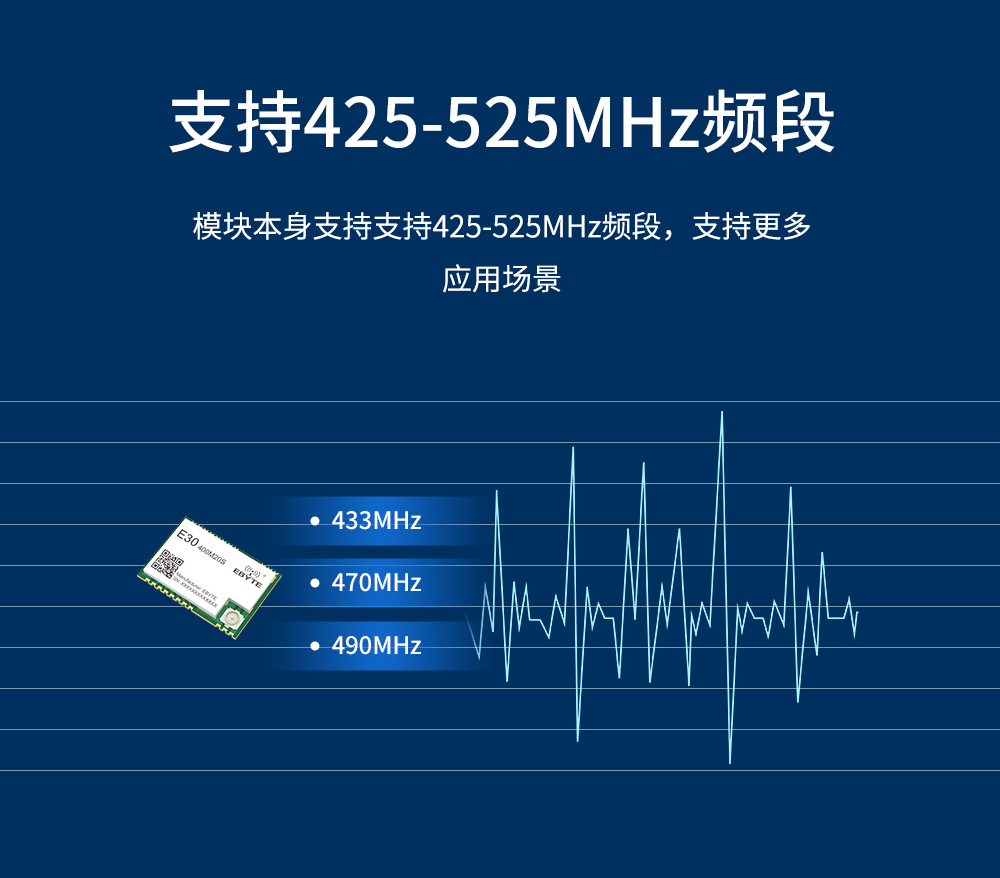

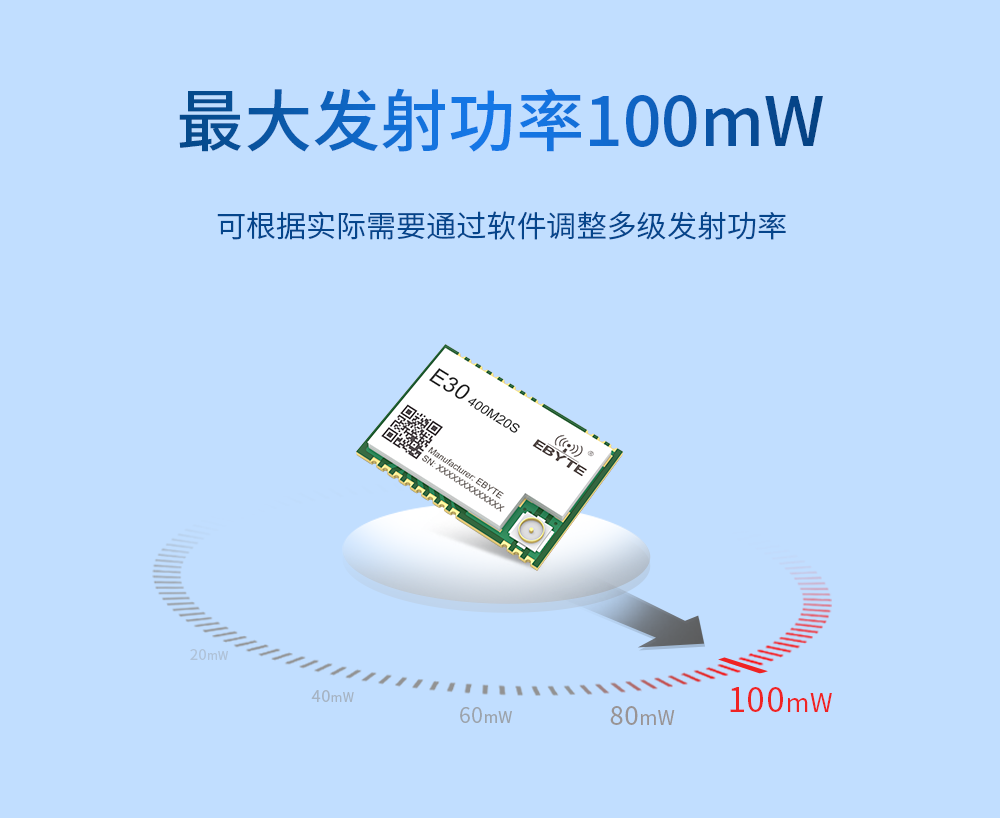

| 外形尺寸 | 20*14mm | - |
| 天線接口 | IPX、郵票孔 | 等效阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 1.8 | 3.3 | 3.6 | V | 3.3V 可保證輸出功率 |
| 工作頻段 | 425 | - | 525 | MHz | 支持 ISM 頻段 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | 80 | 100 | 130 | mA | 瞬時功耗 |
| 接收電流 | - | 16.5 | - | mA | - |
| 休眠電流 | - | 2.5 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 最大發射功率 | 19 | 20 | 21 | dBm | - |
| 接收靈敏度 | -113 | -115 | -116 | dBm | 空中速率為 1kbps |

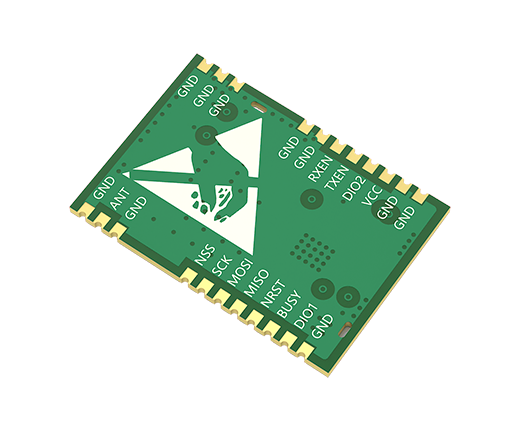

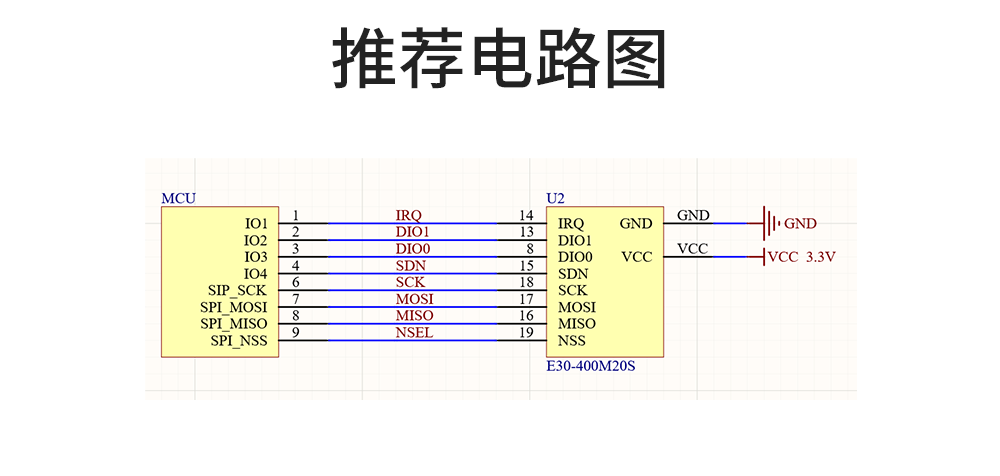

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 模塊地線 | |
| 2 | GND | 模塊地線 | |
| 3 | GND | 模塊地線 | |
| 4 | GND | 模塊地線 | |
| 5 | GND | 模塊地線 | |
| 6 | GPIO_2 | 輸出 | 可配置的通用 GPIO 口（詳見 SI4438 手冊） |
| 7 | GPIO_3 | 輸出 | 可配置的通用 GPIO 口（詳見 SI4438 手冊） |
| 8 | GPIO_1 | 輸出 | 可配置的通用 GPIO 口（詳見 SI4438 手冊） |
| 9 | VCC | 供電電源，范圍 2.5~3.6V，推薦 3.3V，建議外部增加陶瓷濾波電容 | |
| 10 | GND | 模塊地線 | |
| 11 | GND | 模塊地線 | |
| 12 | GND | 模塊地線 | |
| 13 | GPIO_0 | 輸出 | 可配置的通用 GPIO 口（詳見 SI4438 手冊） |
| 14 | IRQ | 輸出 | 模塊中斷輸出引腳 |
| 15 | SDN | 模塊工作使能控制引腳，工作時為低電平（詳見 SI4438 手冊） | |
| 16 | MISO | 輸出 | 模塊 SPI 數據輸出引腳 |
| 17 | MOSI | 輸入 | 模塊 SPI 數據輸入引腳 |
| 18 | SCK | 輸入 | 模塊 SPI 時鐘引腳 |
| 19 | NSEL | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
| 20 | GND | 模塊地線 | |
| 21 | ANT | 輸入\輸出 | 天線 |
| 22 | GND | 模塊地線 |
