接口類型：RS485
工作頻率：470~510MHz
空中速率：5.4kbps
工作電壓：DC 8V~28V

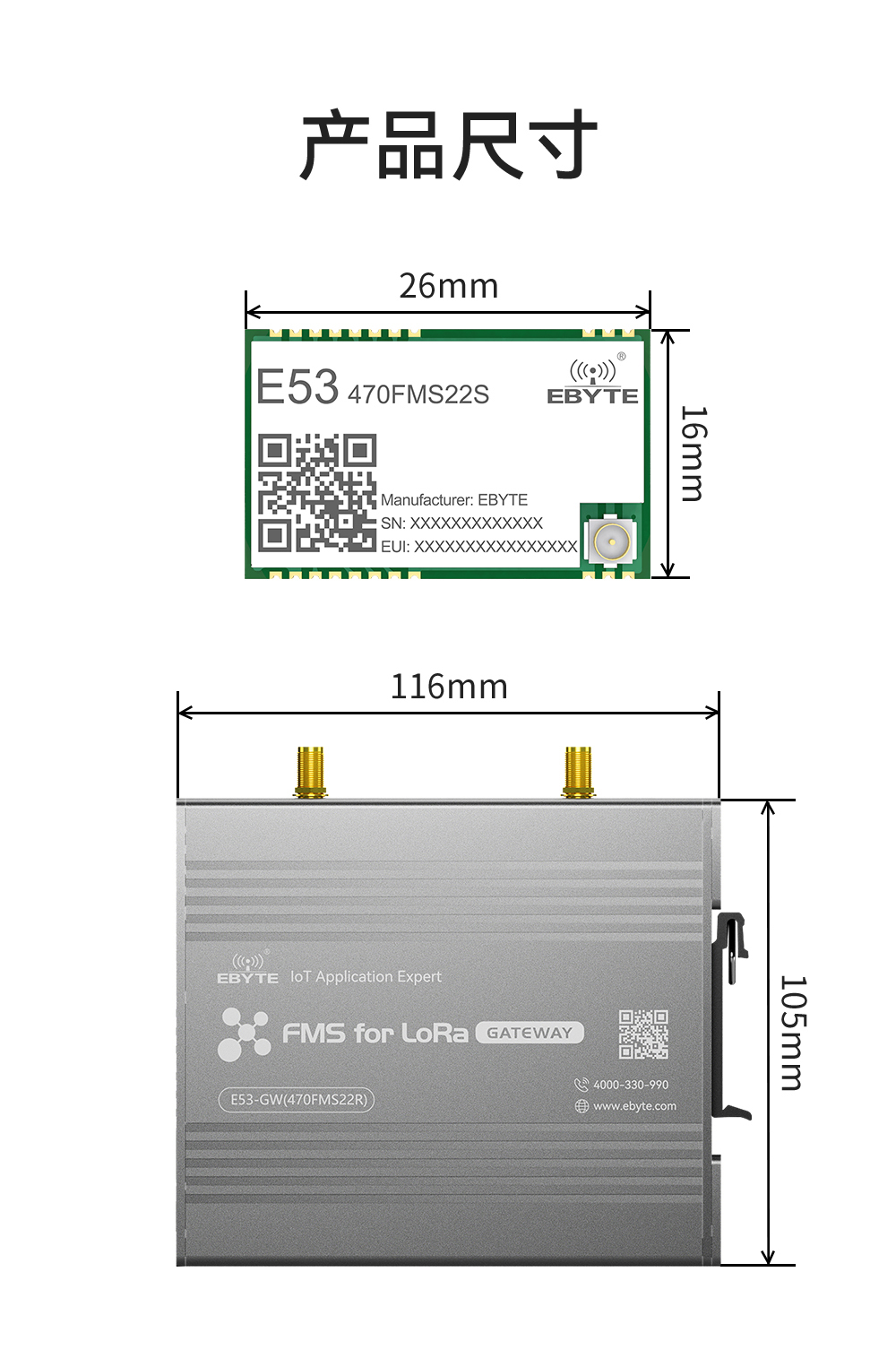

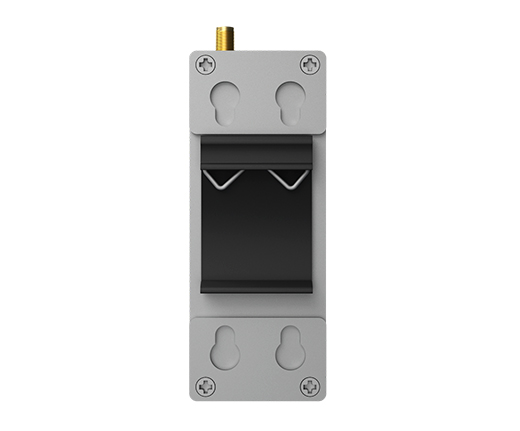

尺寸大小：116*105*41mm 產品重量：342g±5g

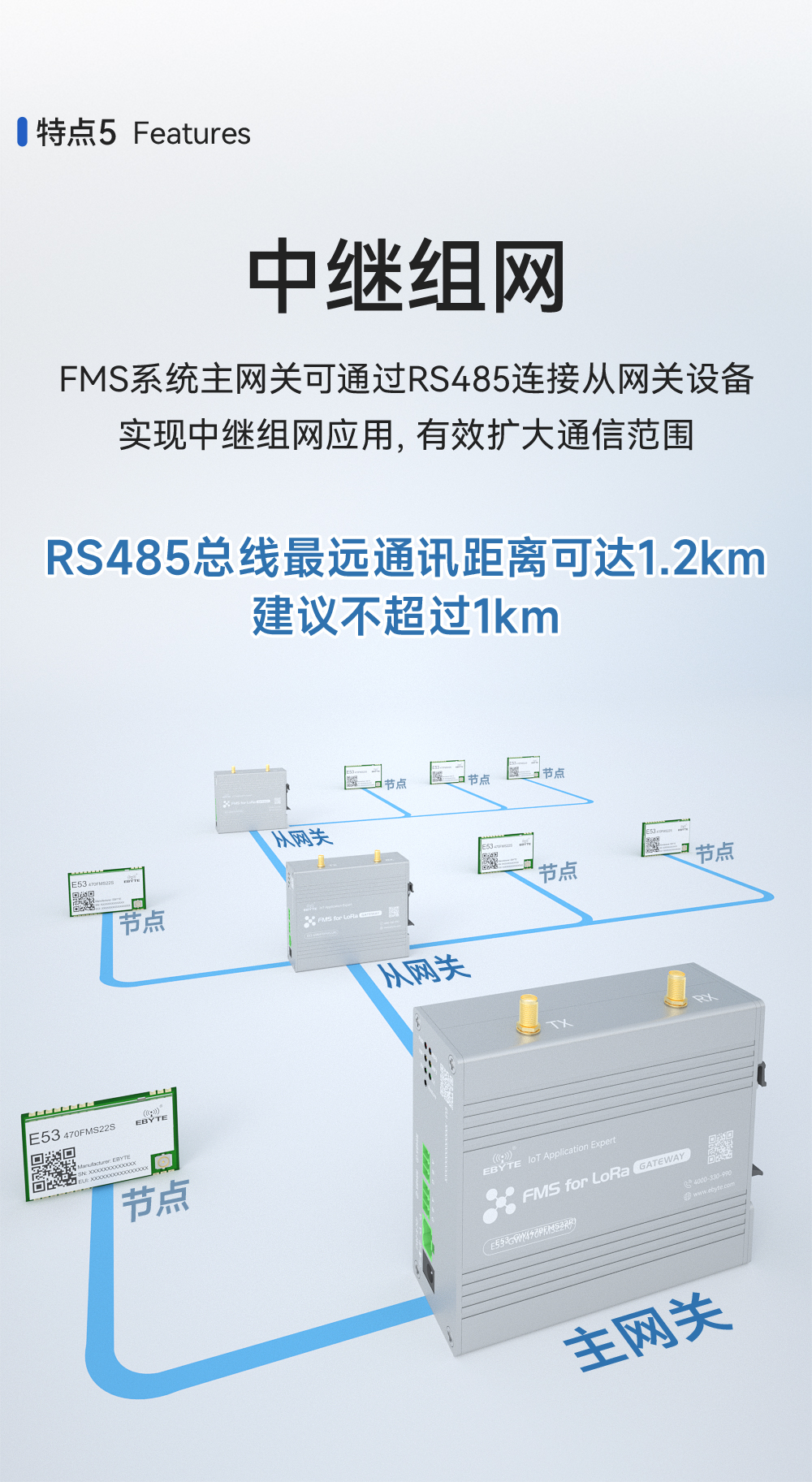

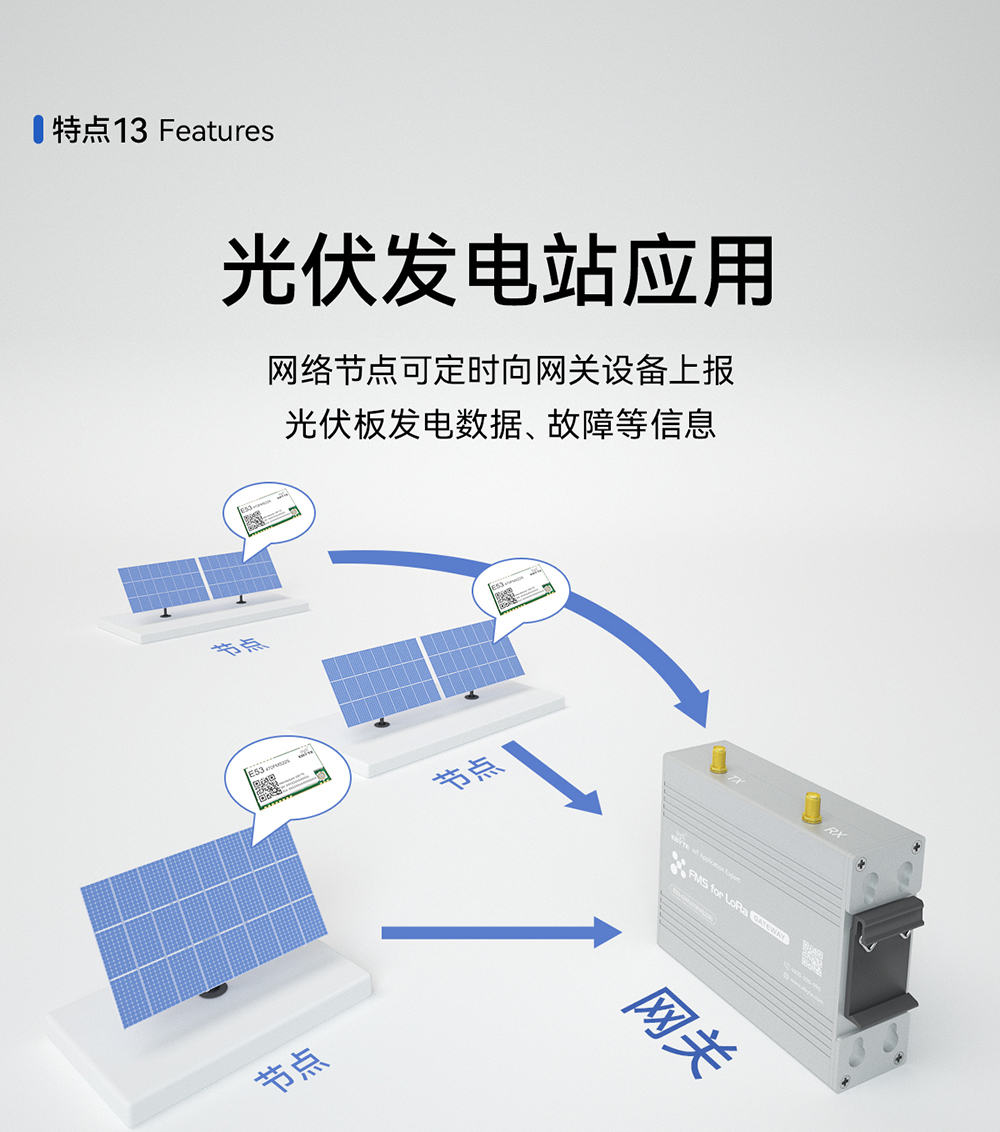

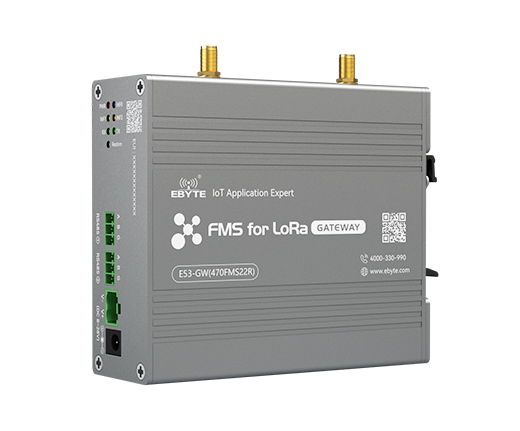

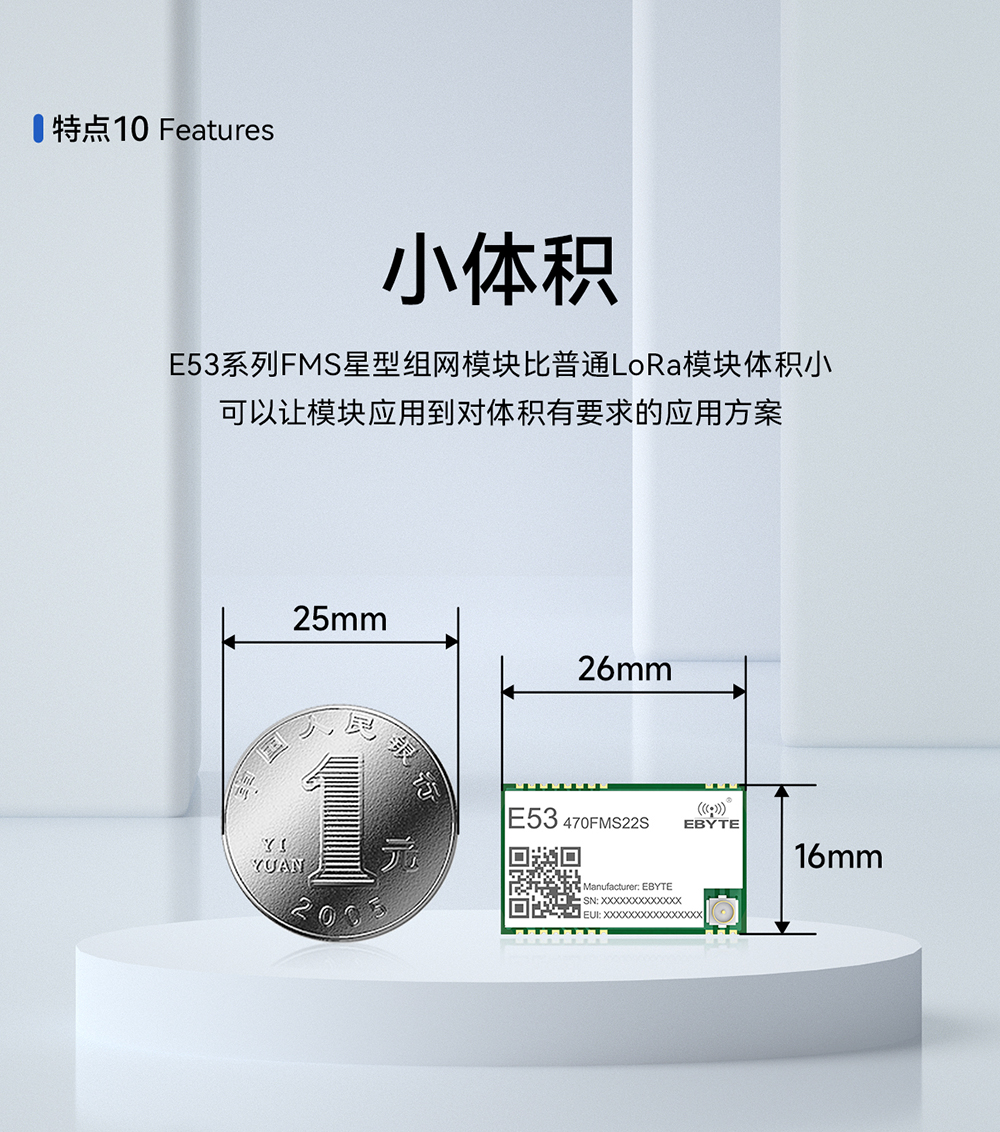

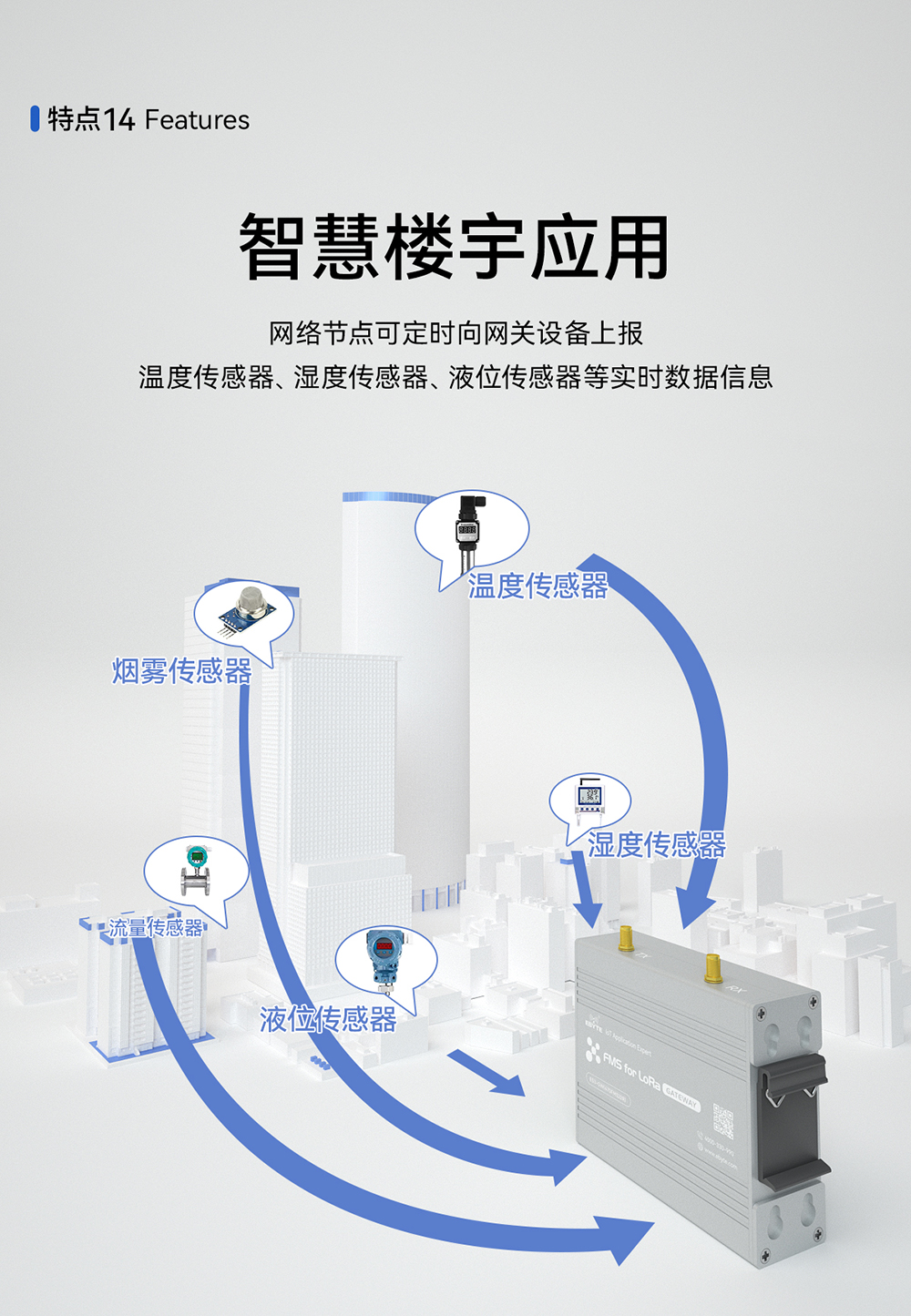

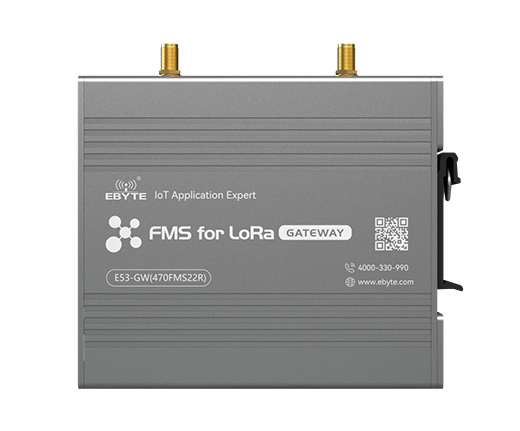

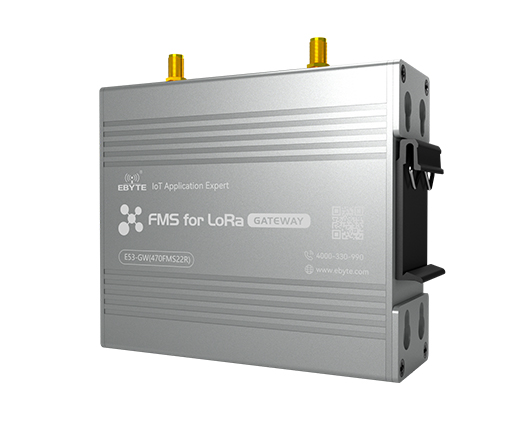

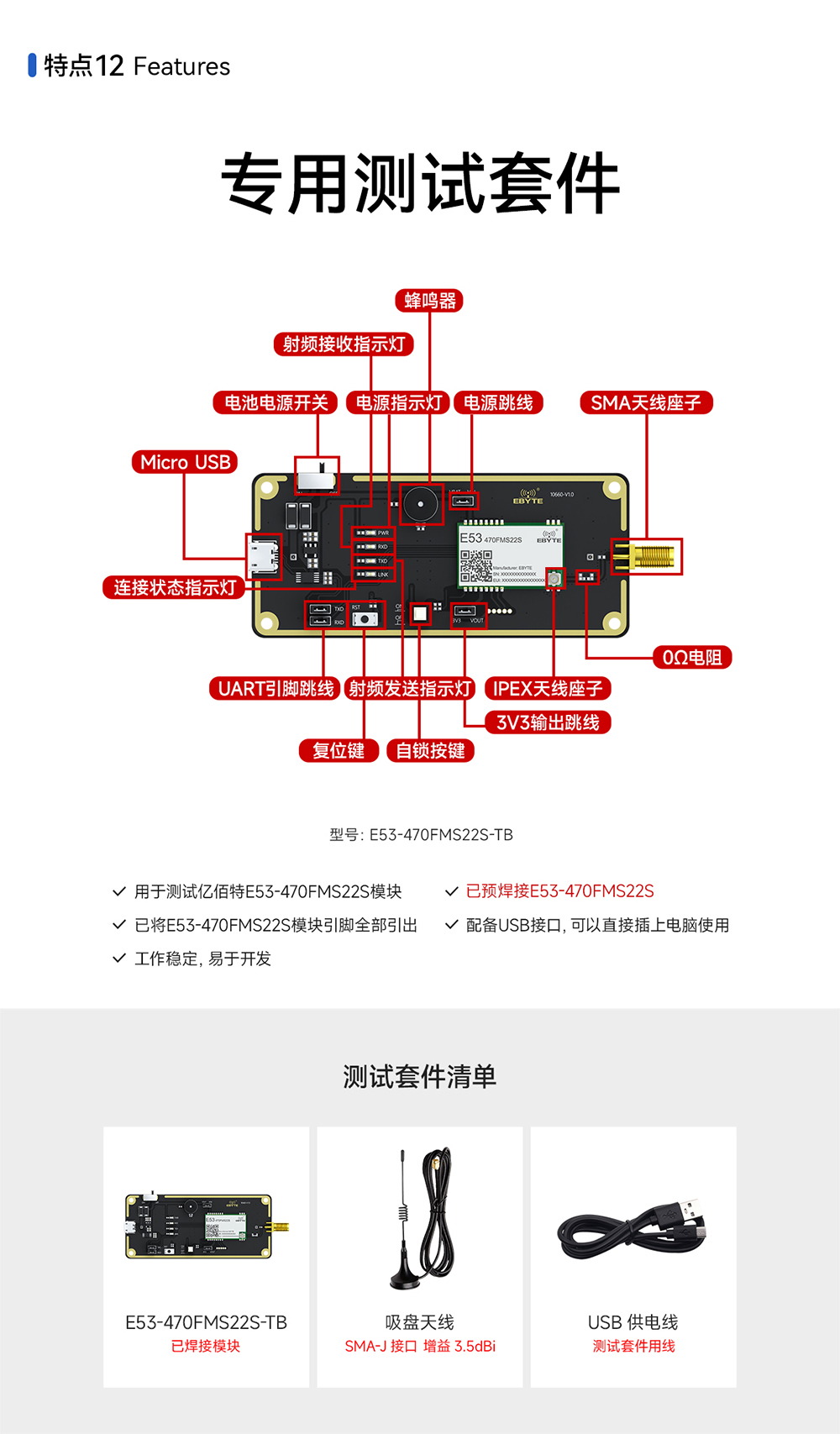

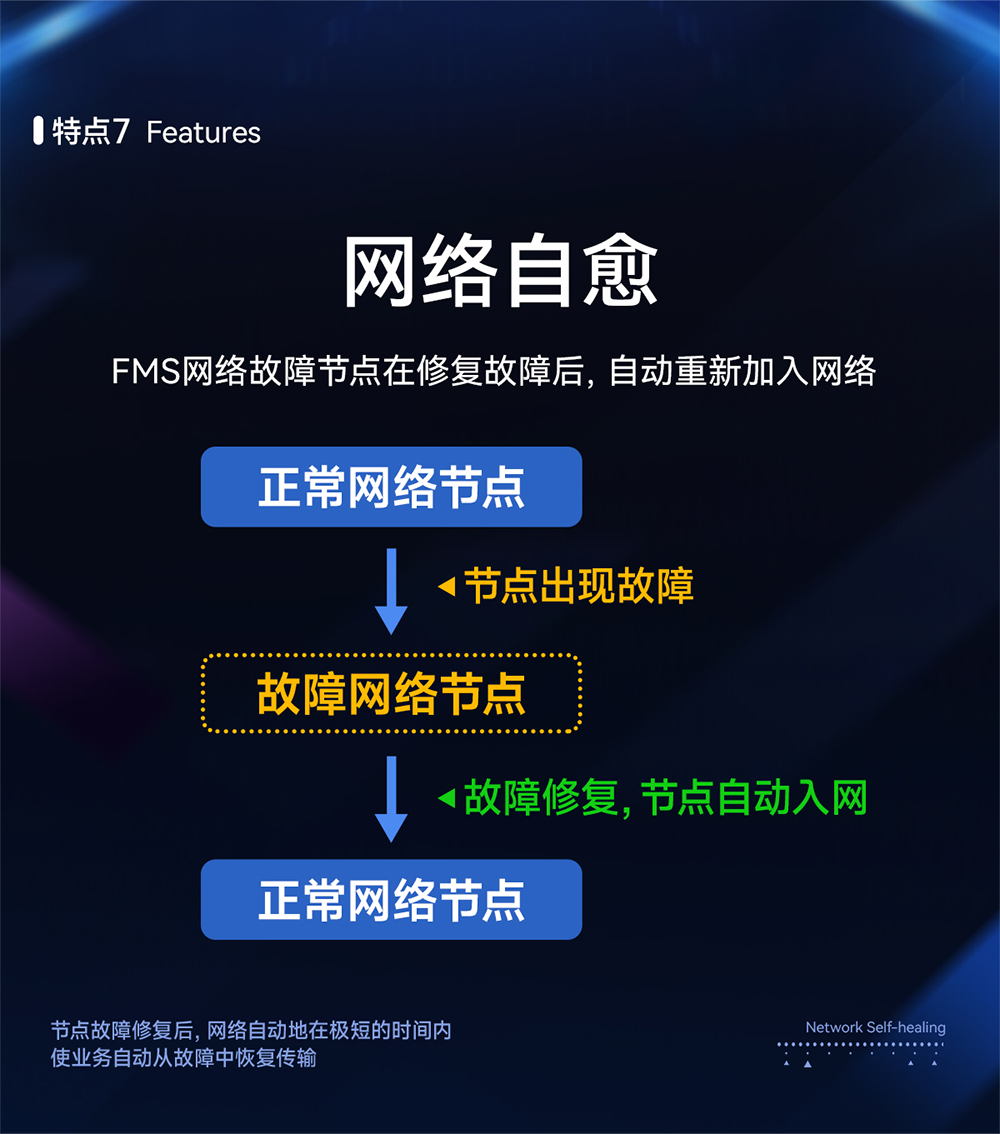

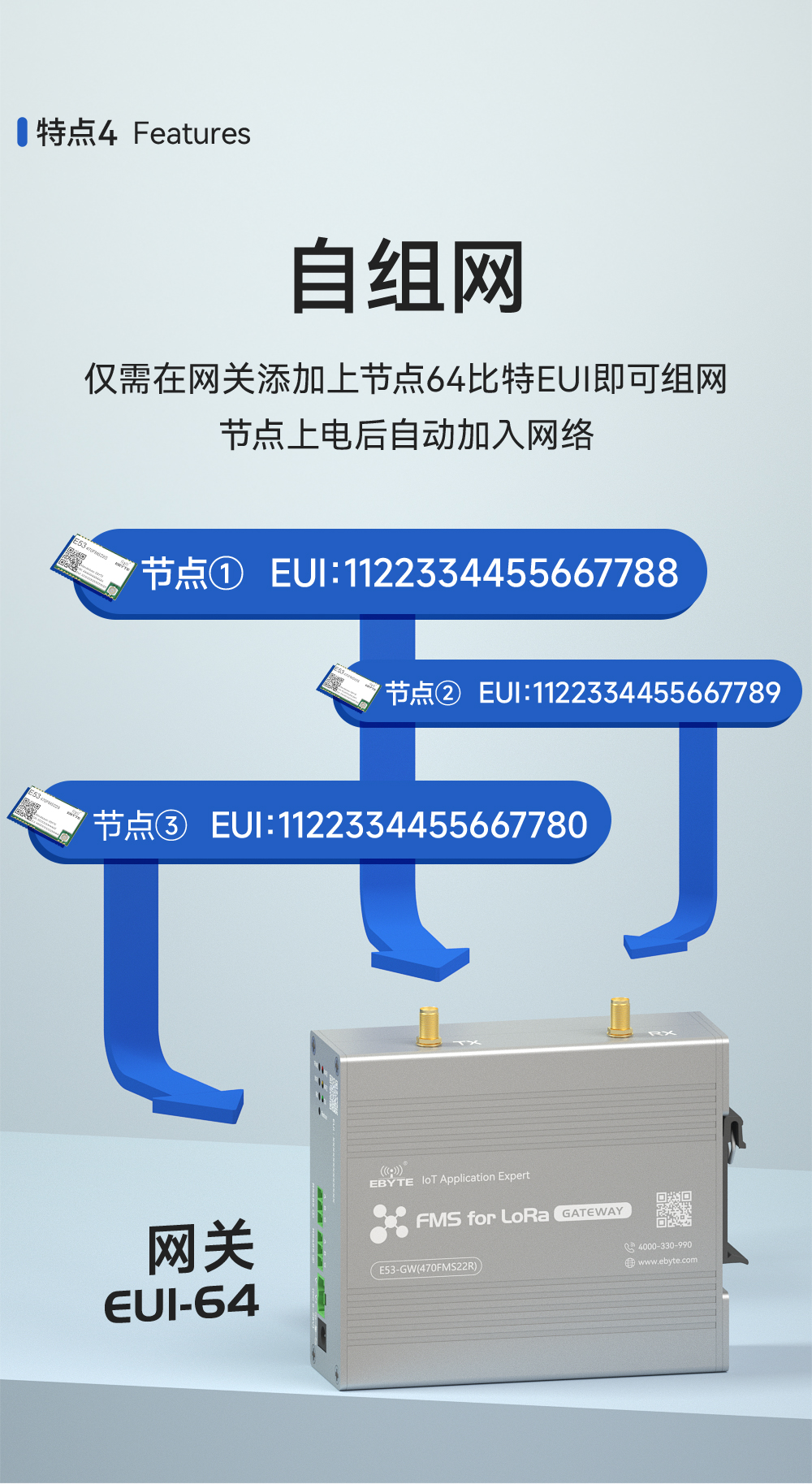

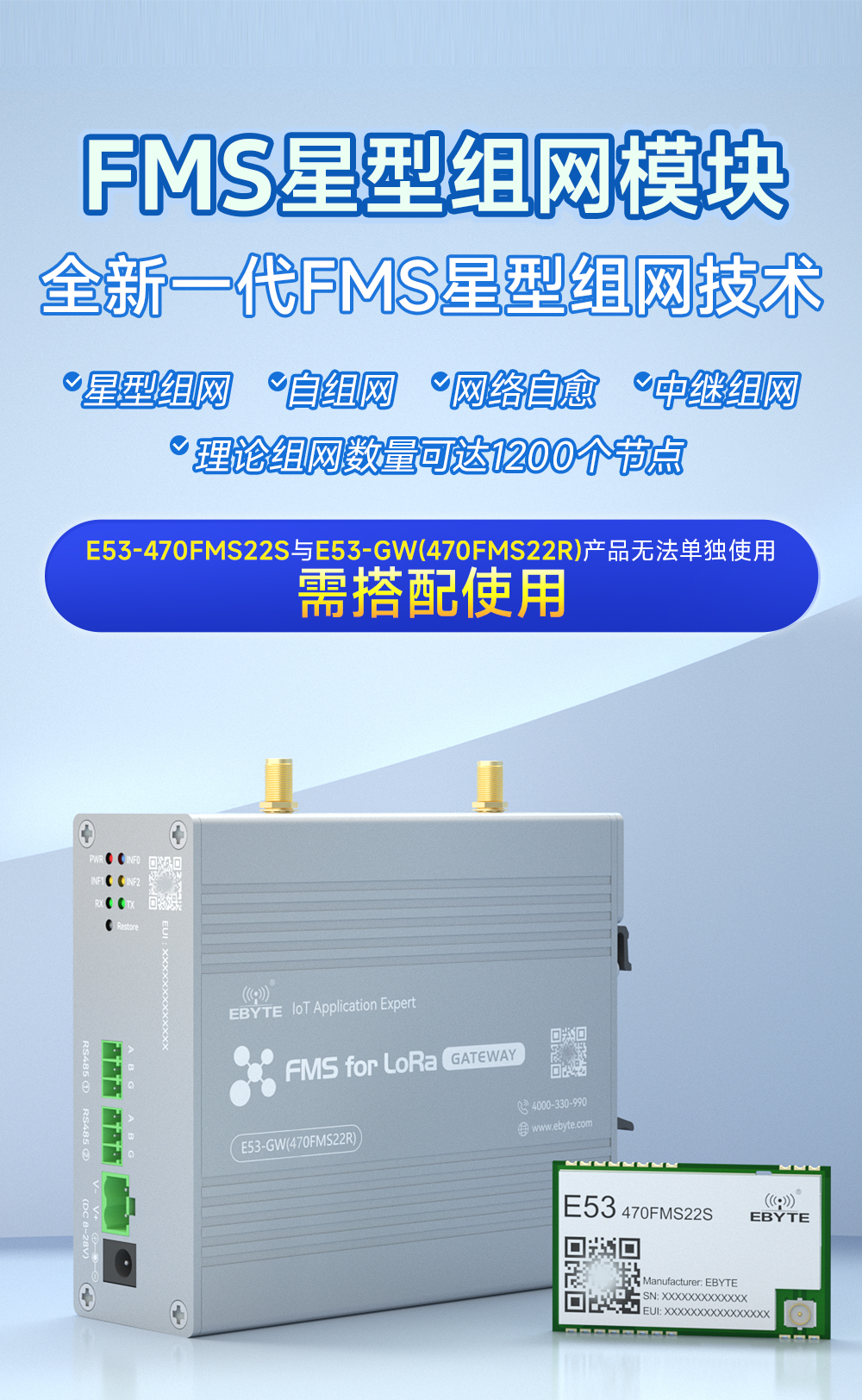

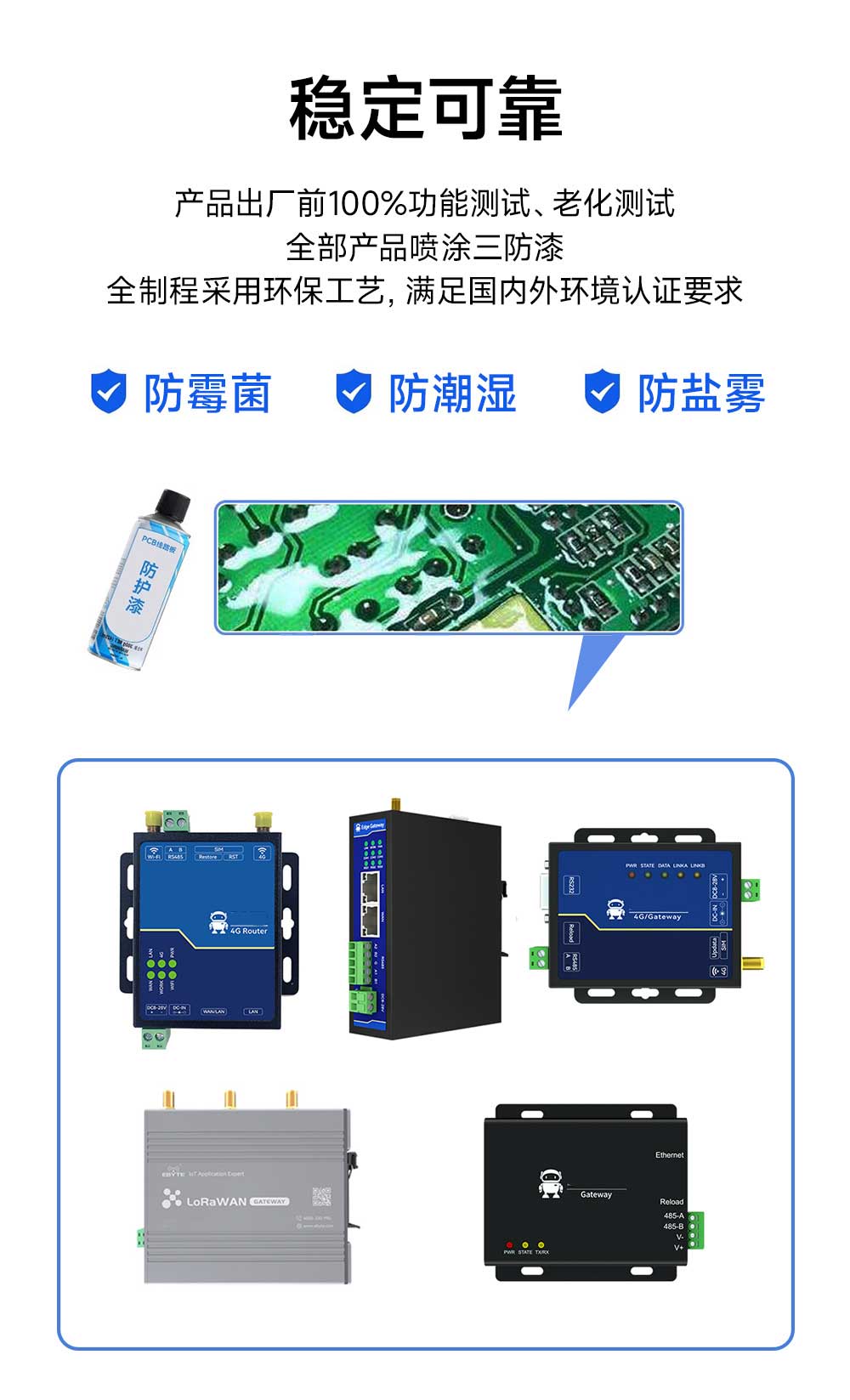

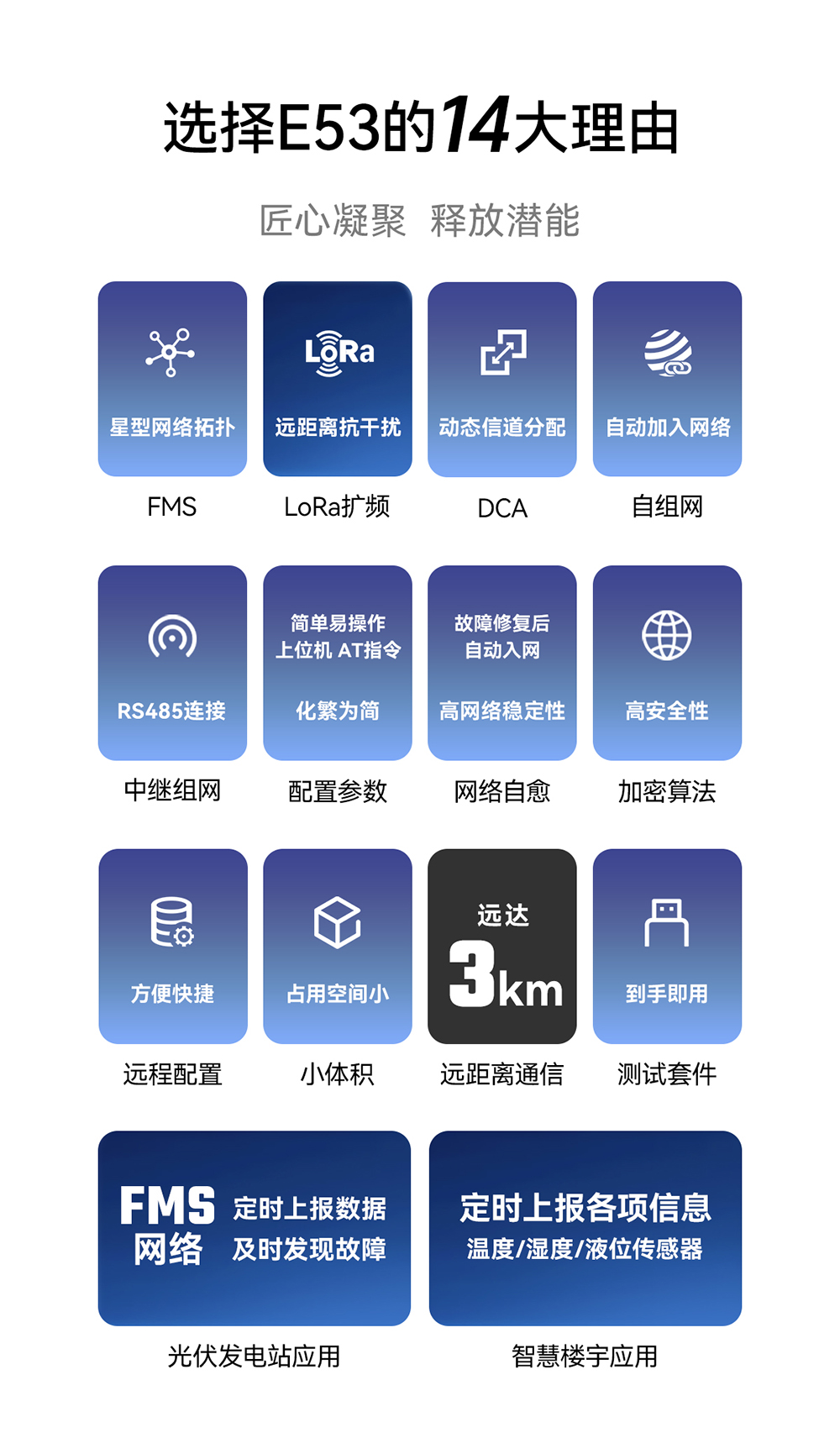

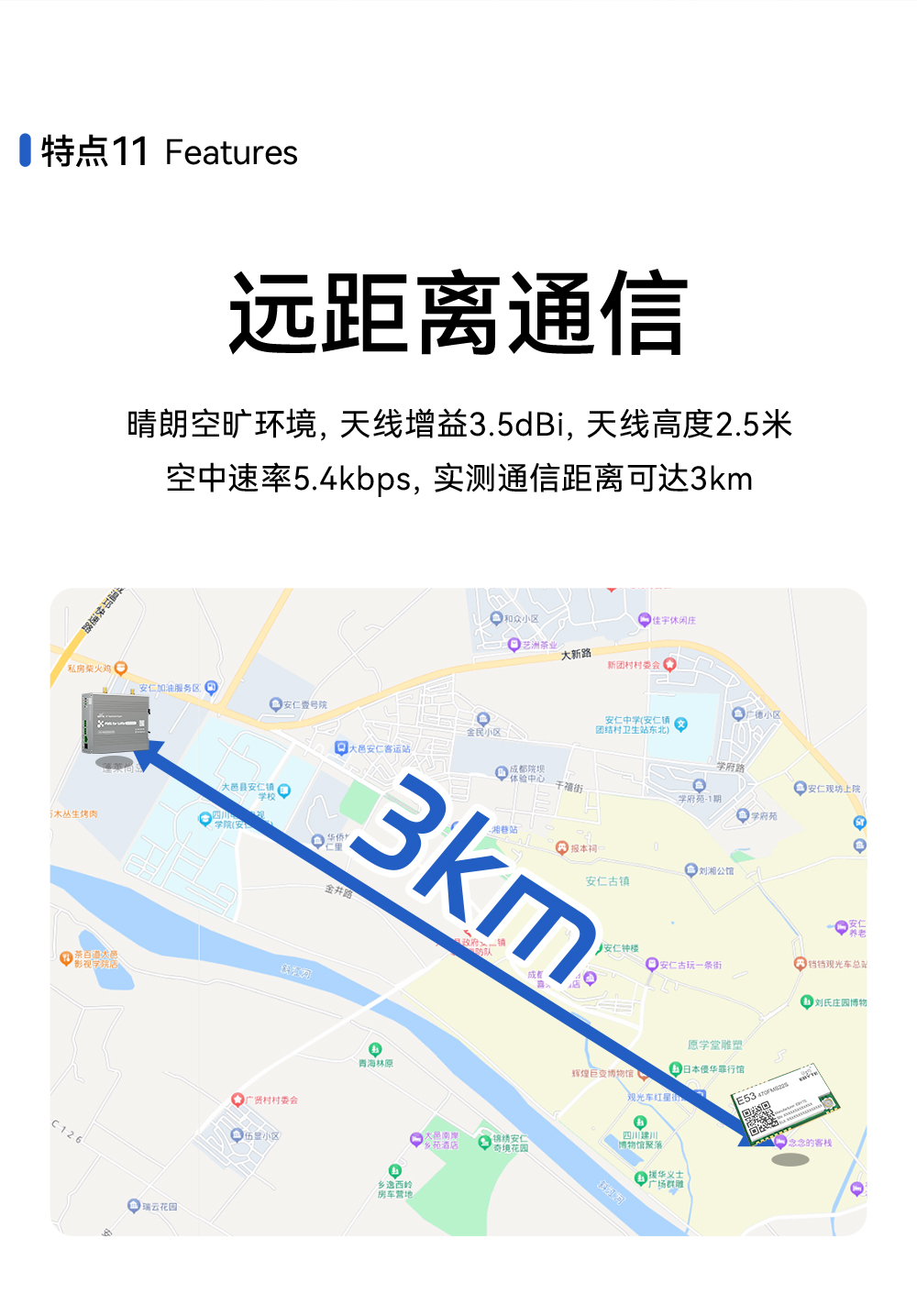

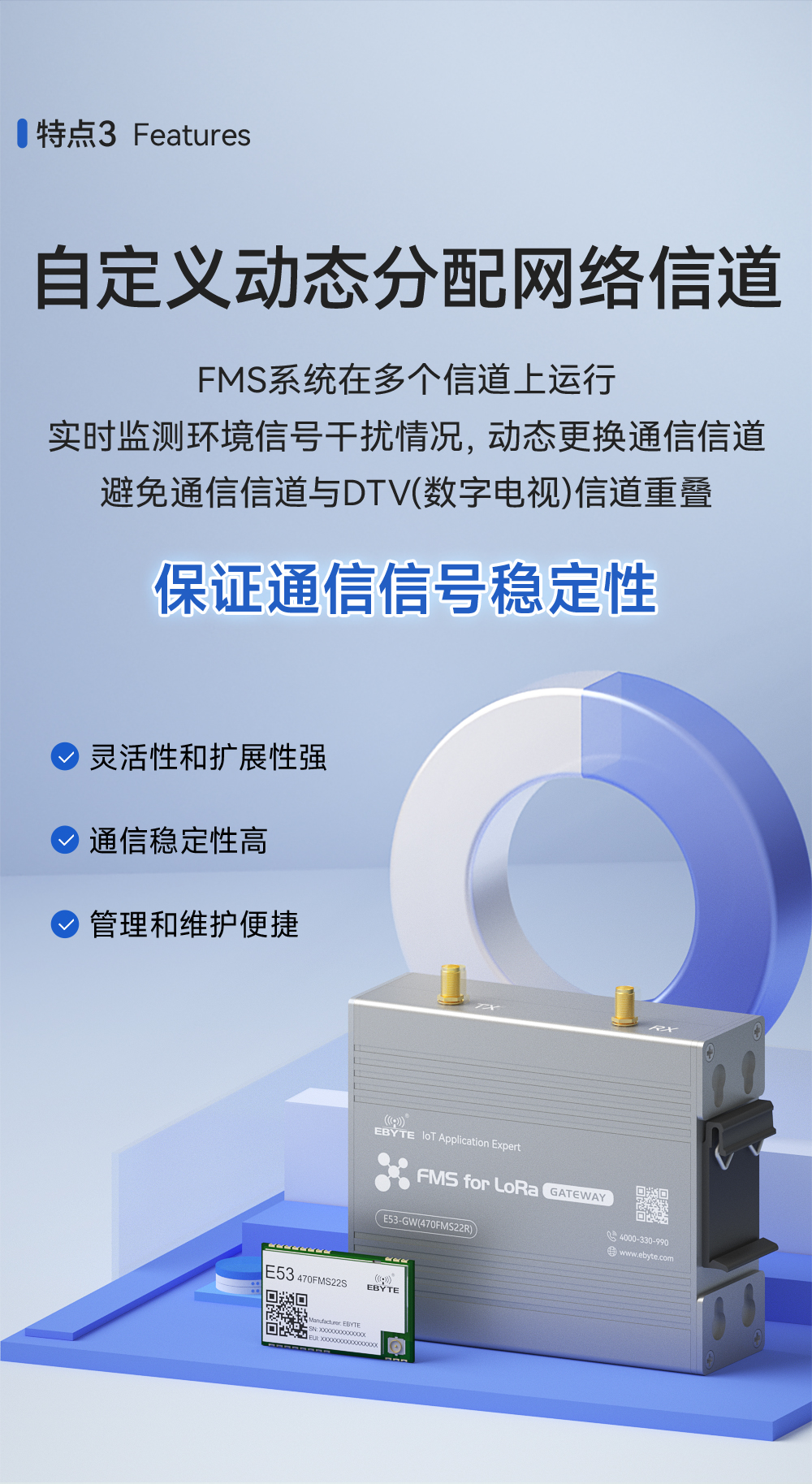

產品簡介：E53-GW(470FMS22R)基于LoRa擴頻技術開發的設備監察系統FMS網關設備，其強大的抗干擾能力，讓無線通信在工業現場更加穩定可靠，同時設備監察系統支持超大網絡容量，網關最大可接入1200個節點。設備監察系統無線傳輸模塊與網關適用于智能家居、智能樓宇化、安防系統、光伏、物流等大規模物聯網應用場景。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 主要參數 | 參數值 | 備注 |
| 工作頻段 | 470-510MHz | - |
| 工作電壓 | DC 8V~28V | 推薦使用 12V 或 24V 直流電源 |
| 發射電流 | 135mA @12V（常溫） | - |
| 待機電流 | 80mA @12V（常溫） | - |
| 空中速率 | 5.4 kbps | - |
| 天線接口 | SMA-K | SMA-K 接口，外螺紋內孔,等效阻抗約 50Ω |
| 通信接口 | RS485 | - |
| 產品尺寸(H*W*D) | 116*105*41mm | ±0.1mm |
| 產品重量 | 342g | ±5g |
| 工作溫度 | -40℃~+85℃ | - |
| 存儲溫度 | -40℃~+125℃ | - |
| 工作濕度 | 5%~95% | - |
| 存儲濕度 | 1%~95% | - |

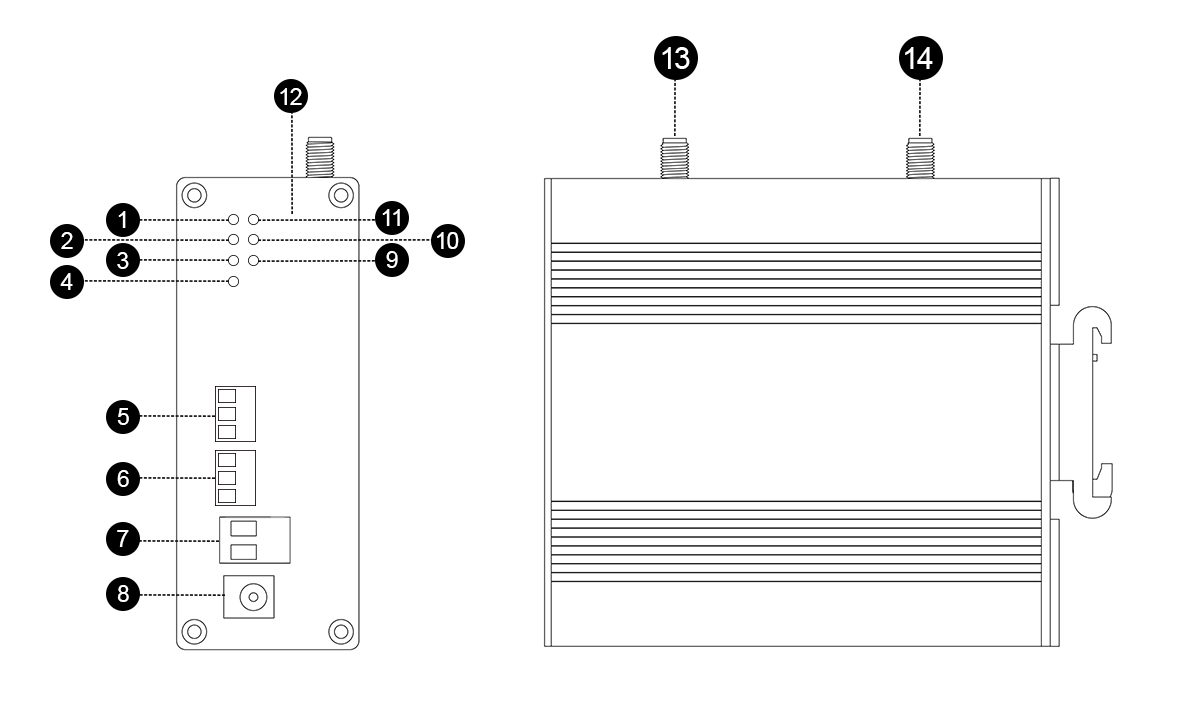

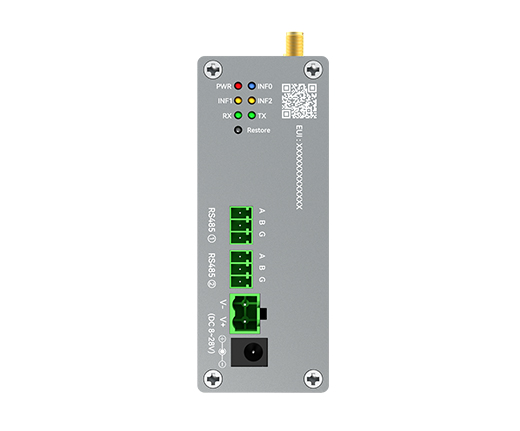

| 序號 | 名稱 | 功能 | 說明 | ||
| 1 | PWR | 電源指示燈 | |||
| 2 | INF1 | AT 指令指示燈 | AT 指令配置時閃爍 | ||
| 3 | RF_RX | 射頻接收指示燈 | 射頻接收時閃爍 | ||
| 4 | Restore | 恢復出廠設置按鍵 | 長按 5 秒以上恢復到出廠默認參數 | ||
| 5 | RS485 ① | RS485 A | RS485 接口 A | RS485 接口 A 與設備 A 接口相連 | 此接口用于連接網關 |
| RS485 B | RS485 接口 B | RS485 接口 B 與設備 B 接口相連 | |||
| RS485 G | RS485 接口 G | RS485 接口 G 與設備 GND 接口相連(建議連接) | |||
| 6 | RS485 ② | RS485 A | RS485 接口 A | RS485 接口 A 與設備 A 接口相連 | 此接口用于數據傳輸 |
| RS485 B | RS485 接口 B | RS485 接口 B 與設備 B 接口相連 | |||
| RS485 G | RS485 接口 G | RS485 接口 G 與設備 GND 接口相連(建議連接) | |||
| 7 | GND | 壓線式電源輸入負極 | 電源參考地 | ||
| VCC | 壓線式電源輸入正極 | 電源輸入(DC 8~28V) | |||
| 8 | DC 電源接口 | 電源接口 | 電源輸入(DC 8~28V) | ||
| 9 | RF_TX | 射頻發送指示燈 | 射頻發送時閃爍 | ||
| 10 | INF2 | 從網關>主網關數據指示燈 | 從網關向主網關發送數據時閃爍 | ||
| 11 | INF0 | 主網關>從網關數據指示燈 | 主網關向從網關發送數據時閃爍 | ||
| 12 | EUI 二維碼 | 儲存 EUI 信息 | 儲存出廠 EUI 信息 | ||
| 13 | TX | 天線接口 | SMA-K 接口，外螺紋內孔,等效阻抗約 50Ω | ||
| 14 | RX | ||||
