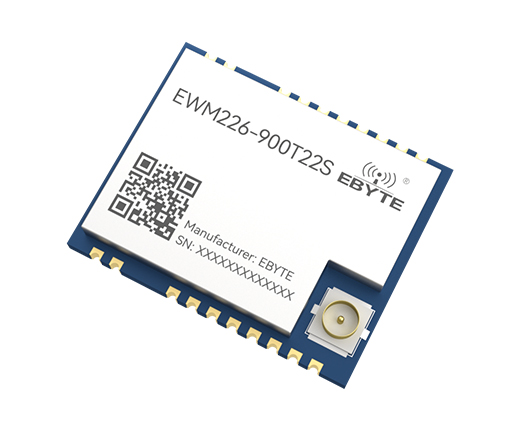

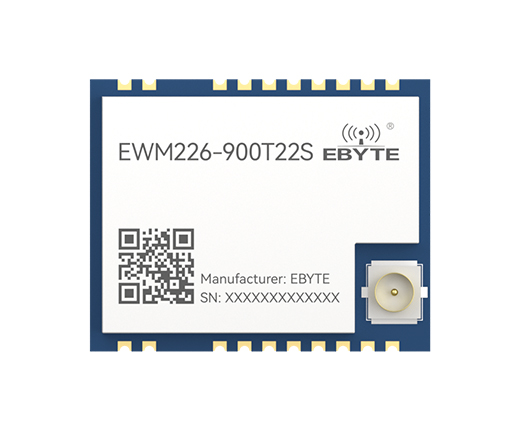

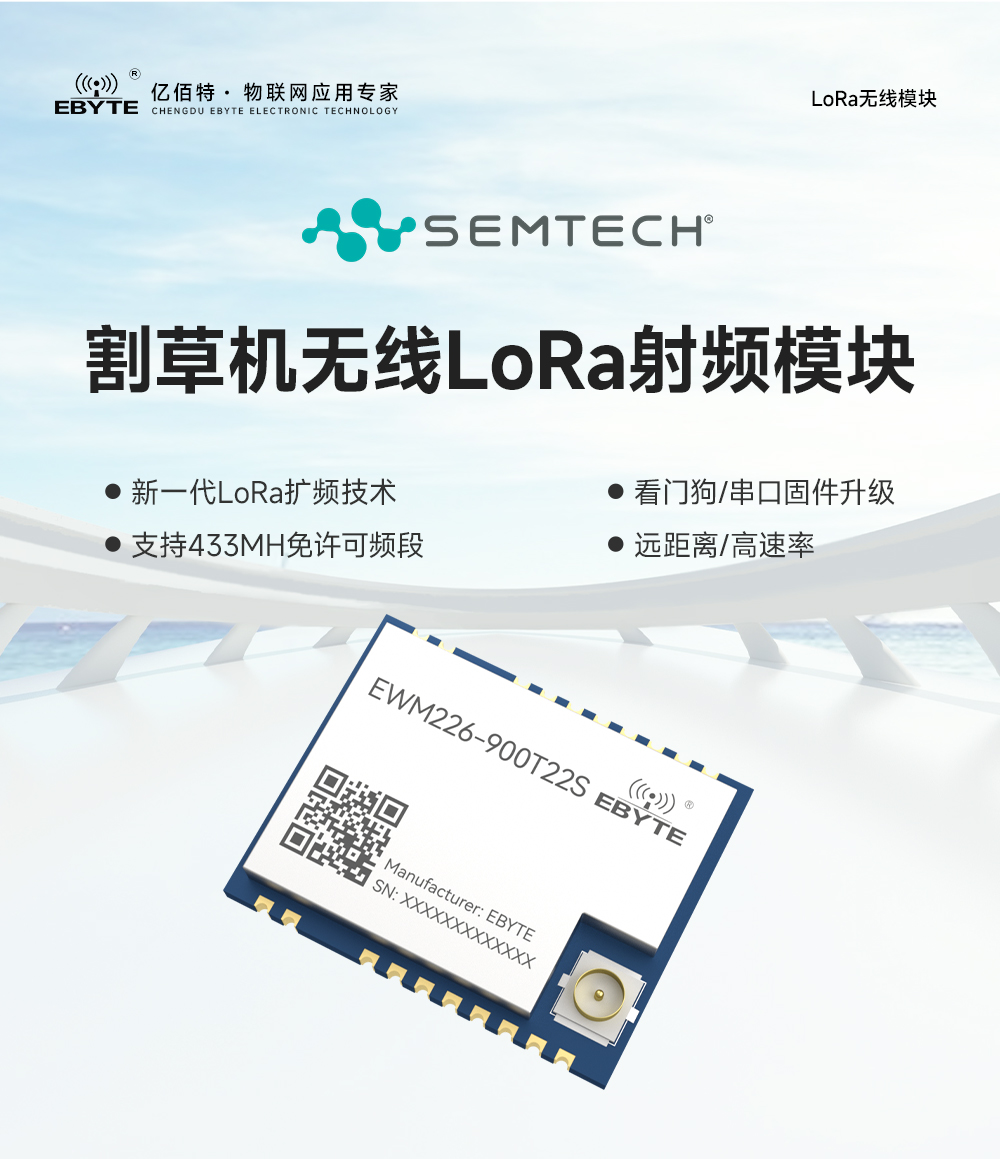

芯片方案：LoRa方案
工作頻率：868MHz/915MHz
發射功率：22dBm
通信距離：5km

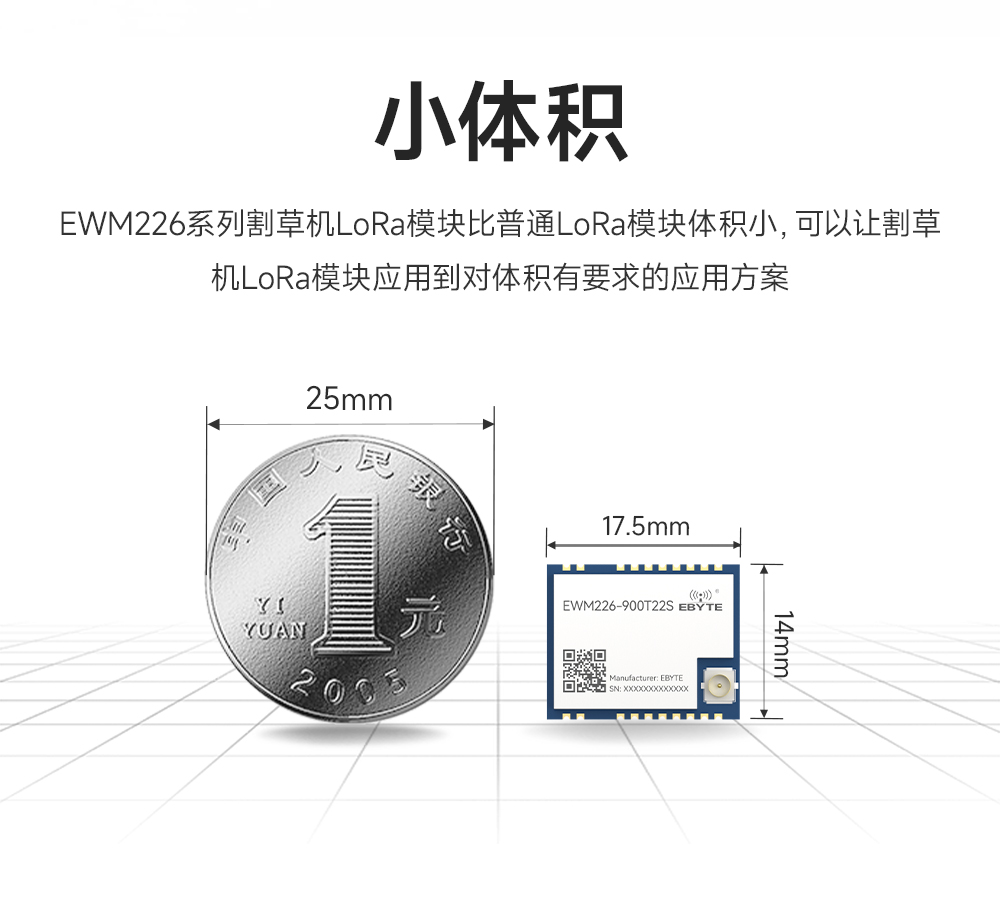

產品尺寸：14*17.5mm
產品重量：1.2±0.1g

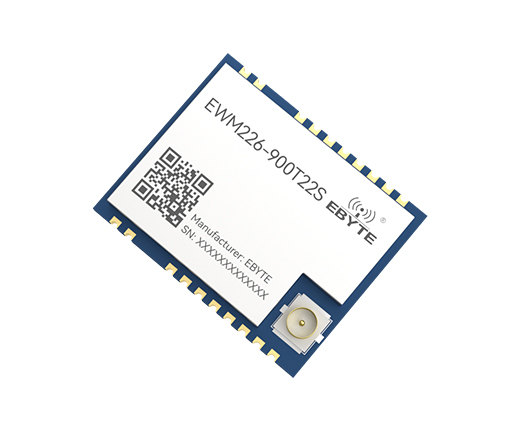

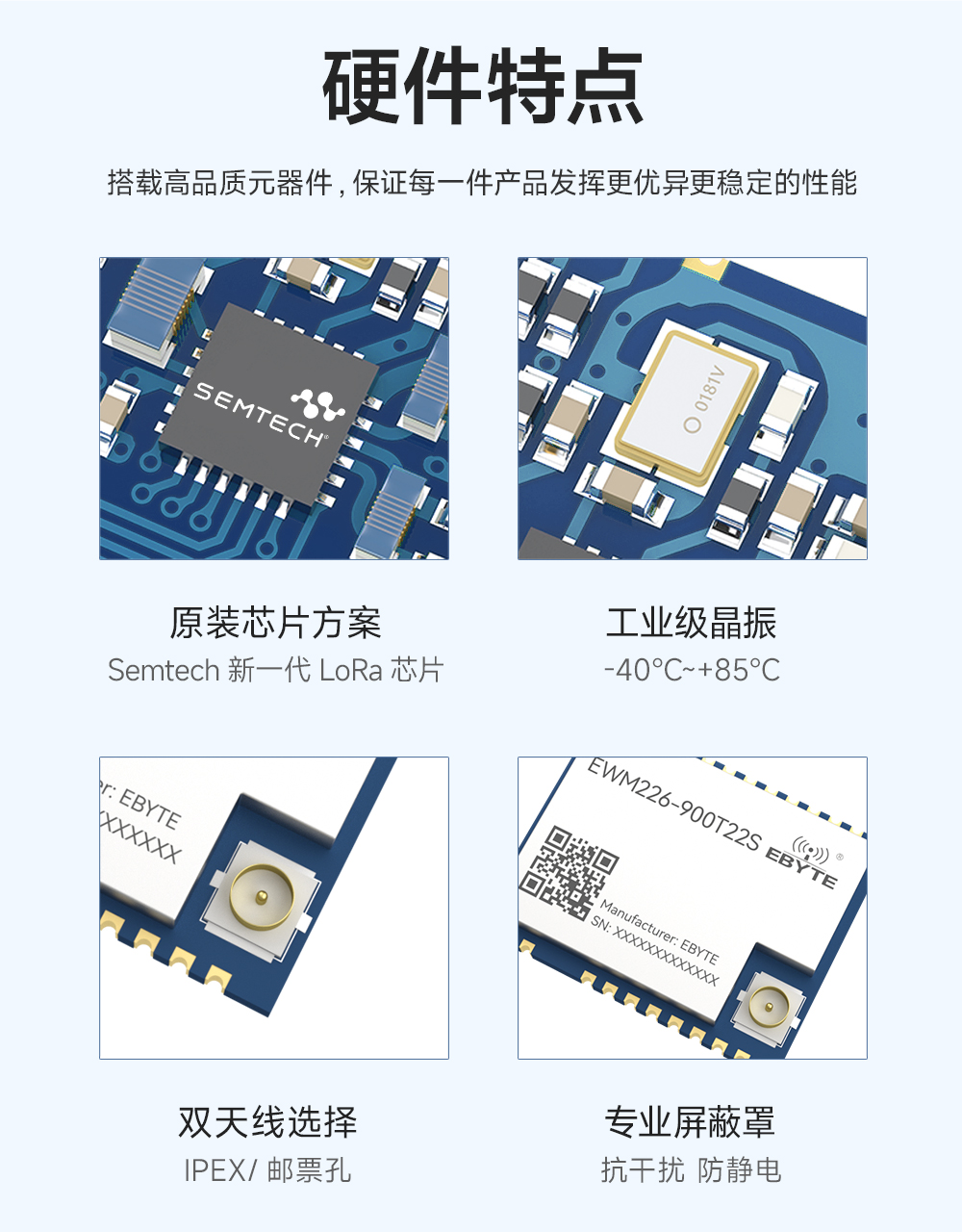

產品簡介：EWM226-900T22S是一款收發一體的割草機LoRa無線數傳模塊，工作在863~870MHz/902～928MHz頻段，支持多種功率檔位選擇、空中數據速率自由切換、豐富的串口波特率選擇、操作簡便等特點。該lora模塊適用于智能安防、高級抄表、割草機等高速傳輸應用場景。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 5.5 | 超過 5.5V 永久燒毀模塊 |
| 工作溫度（℃） | -40 | 85 | 工業級 |
| 儲存溫度（℃） | -40 | 125 | - |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 正常電壓模式 | 3.3 | 5 | 5.5 | ≥3.3V 可保證輸出功率 | |
| 通信電平（V） | - | 3.3 | - | 使用 5V TTL 有風險燒毀 | |
| 工作頻段（MHz） | 863 | - | 928 | 863~870MHz,902～928MH | |
| 發射功率（dBm） | H 等級 | 22 | 默認 H | ||
| M 等級 | 17 | ||||
| L 等級 | 14 | ||||
| 接收靈敏度（dBm） | - | -124 | - | - | |
| 功耗 | 發射電流（mA） | - | 110 | - | 功率等級為 H |
| 接收電流（mA） | - | 12.2 | - | - | |

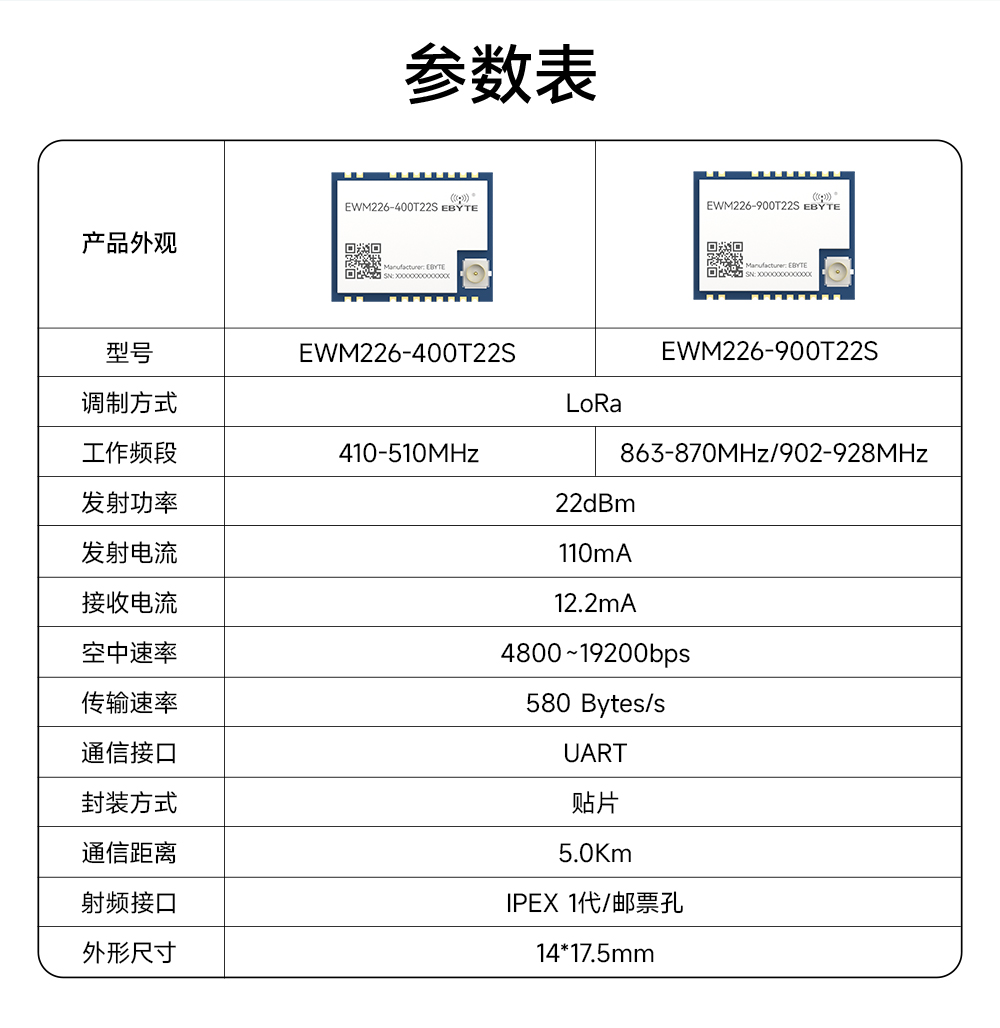

| 主要參數 | 描述 | 備注 |
| 參考距離 | 5.0Km | 晴朗空曠環境，高度 2.0 米，22dBm，空中數據速率 4800bps |

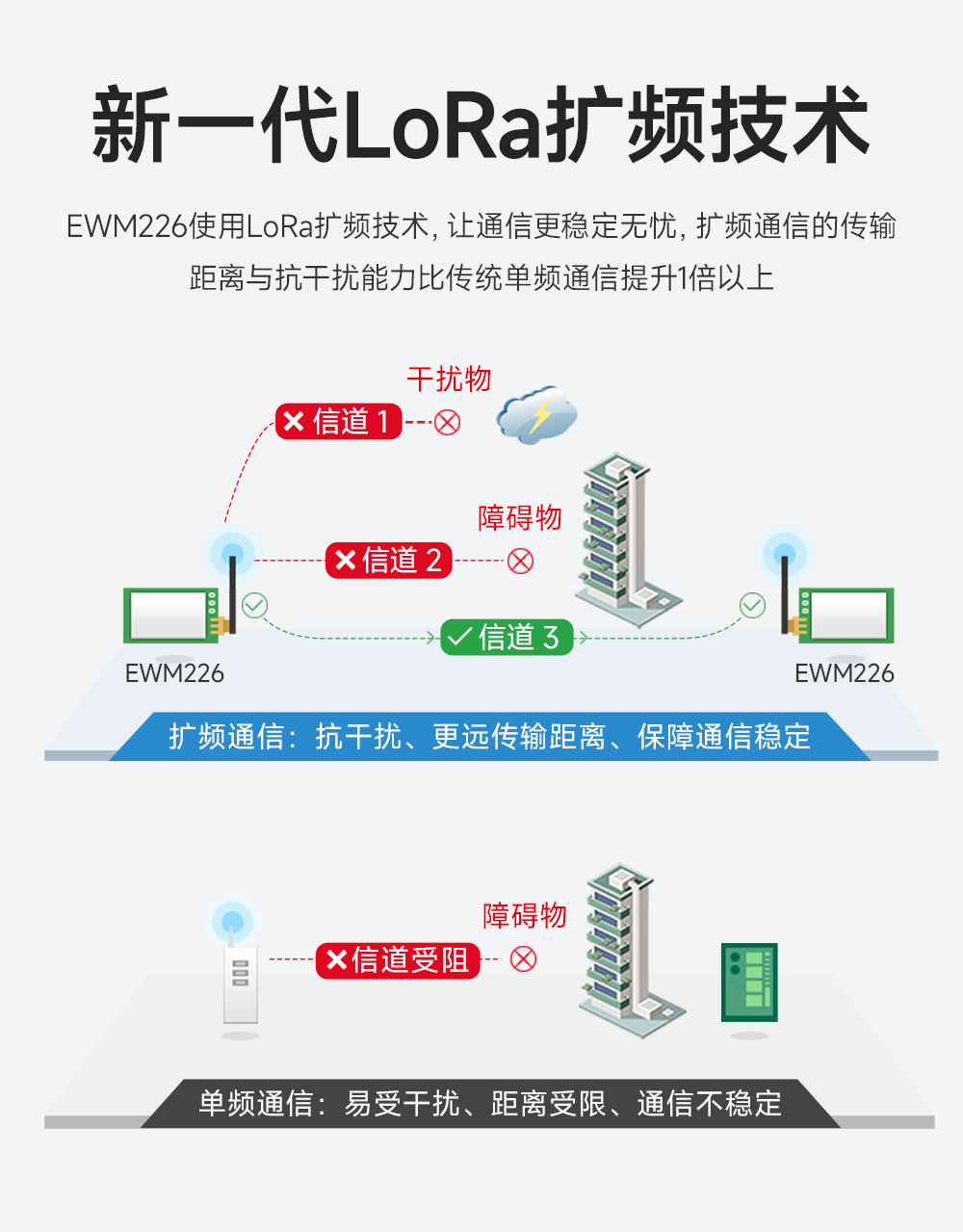

| 調制方式 | LoRa | - |
| 空中速率 | 4800～19200bps | 空中數據速率，軟件多級可調 |
| 傳輸速率 | 580 | @串口波特率 115200bps，空中速率 9600bps |
| 500 Bytes/s | @串口波特率 9600bps，空中速率 9600bps | |
| 通信接口 | UART | - |
| 工作模式 | 半雙工 | - |
| 封裝方式 | 貼片式 | - |

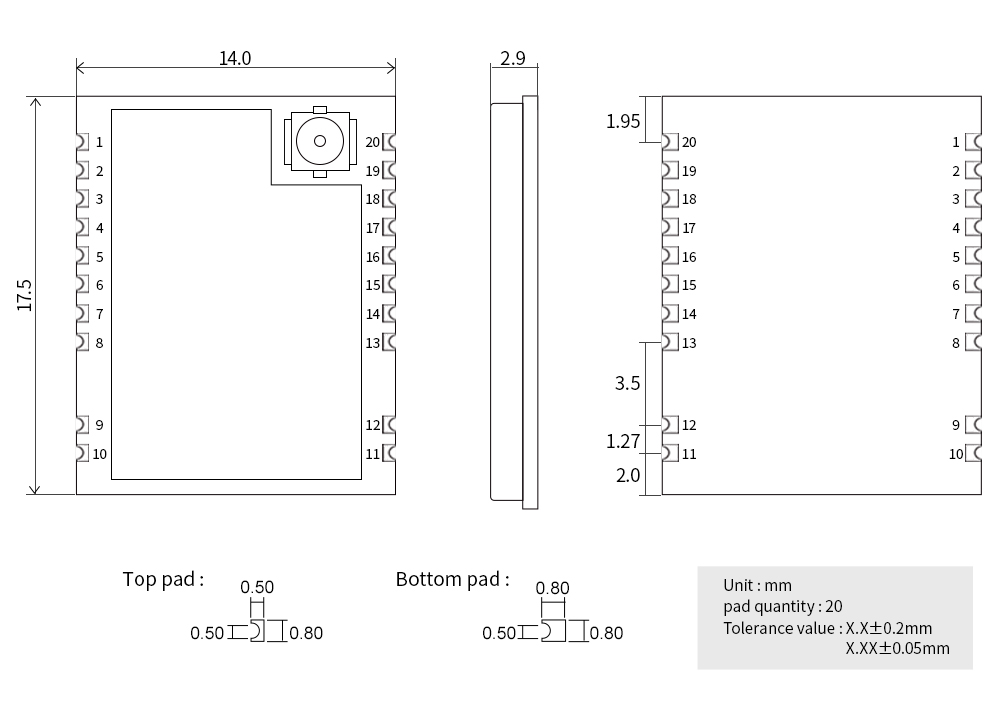

| 外形尺寸 | 14*17.5mm | ±0.2mm |
| 天線接口 | IPEX 1代/郵票孔 | 等效阻抗約 50Ω，出廠默認 IPEX 1 代天線座子 |
| 產品重量 | 1.2 | ±0.1g |
| 引腳序號 | 引腳名稱 | 輸入/輸出 | 引腳用途 |
| 1 | VCC | 輸入 | 供電電源輸入引腳，電壓范圍 3.3～5.5V DC |
| 2 | GND | - | 電源地 |
| 3 | TXD | 輸出 | 串口發送引腳 |
| 4 | RXD | 輸入 | 串口接收引腳 |
| 5 | NC | 輸入/輸出 | 暫無功能，建議懸空處理 |
| 6 | SWDIO | - | 燒錄引腳 |
| 7 | SWCLK | - | 燒錄引腳 |
| 8 | GND | - | 電源地 |
| 9 | GND | - | 電源地 |
| 10 | GND | - | 電源地 |
| 11 | GND | - | 電源地 |
| 12 | GND | - | 電源地 |
| 13 | NRST | 輸入 | 復位引腳，內置上拉電阻，拉低持續時間>20μs 復位 |
| 14 | GND | - | 電源地 |
| 15 | GND | - | 電源地 |
| 16 | CONFIG | 輸入 | 配置模式控制管腳，低電平進入?yún)?shù)配置模式，高電平則退出參數配置模式進入數據傳輸模式。 |
| 17 | GND | - | 電源地 |
| 18 | GND | - | 電源地 |
| 19 | ANT | 輸入/輸出 | 射頻天線接口，郵票孔 |
| 20 | GND | - | 電源地 |
