物聯網是新一代信息技術的重要組成部分，也是“信息化”時代的重要發展階段。其英文名稱是：“Internet of things（IoT）”。顧名思義，物聯網就是物物相連的互聯網。這有兩層意思：其一，物聯網的核心和基礎仍然是互聯網，是在互聯網基礎上的延伸和擴展的網絡；其二，其用戶端延伸和擴展到了任何物品與物品之間，進行信息交換和通信，也就是物物相息。物聯網通過智能感知、識別技術與普適計算等通信感知技術，廣泛應用于網絡的融合中，也因此被稱為繼計算機、互聯網之后世界信息產業發展的第三次浪潮。物聯網是互聯網的應用拓展，與其說物聯網是網絡，不如說物聯網是業務和應用。
接下來將以億佰特電子科技有限公司的E103-W02(Wifi模塊),E104-BT02型號(藍牙模塊), E18系列(Zigbee模塊)三種無線模塊為基礎，介紹相關的物聯網應用場景和方案。

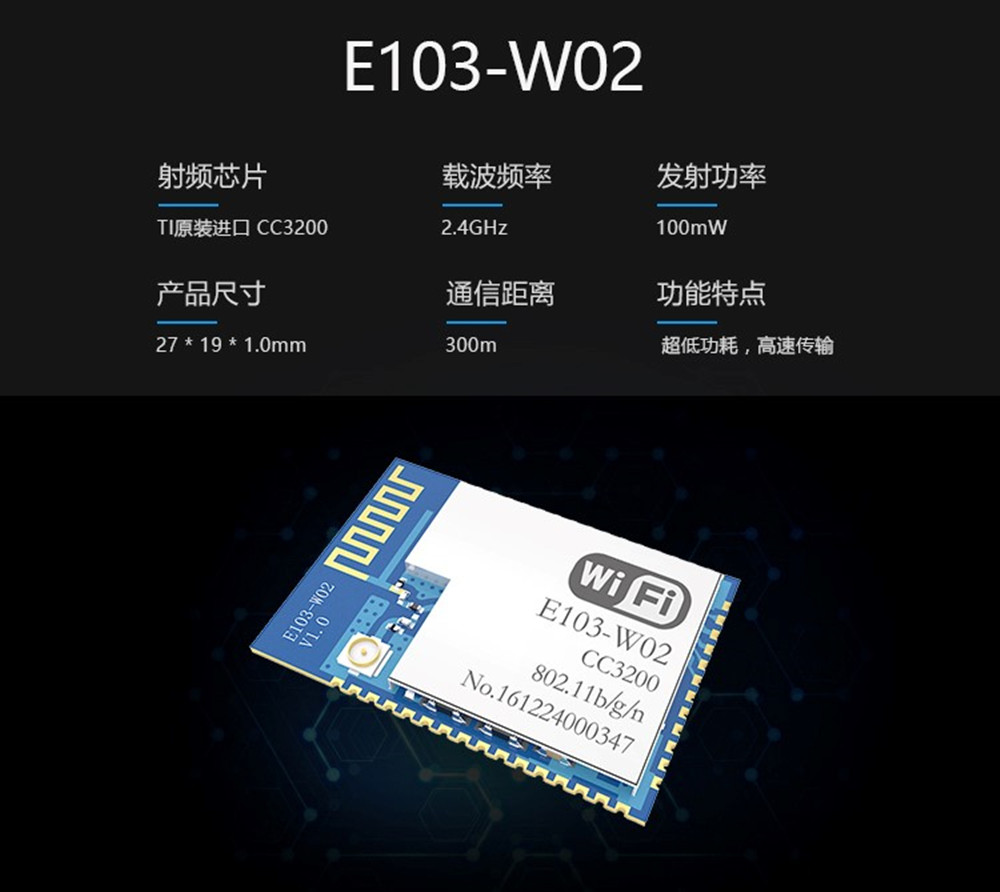

E103-W02型號Wifi模塊模塊是基于TI公司的CC3200芯片研發。該WiFi模塊集成了透傳功能，即拿即用，支持串口AT指令集用戶通過串口即可使用網絡訪問的功能，已廣泛應用于穿戴設備、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網等領域。
E103-W02系列WiFi模塊支持標準的IEEE802.11b/g/n協議和完整的TCP/IP協議棧，支持STA/AP工作模式、支持SmartConfig、串口透傳、開機透傳等功能，簡單配置后便可以非常便利的實現網絡訪問功能，最大限度減少開發者的工作和項目開發時間。
E103-W02無線模塊是一款超低功耗串口轉Wi-Fi模塊，貼片小體積封裝，PCB天線，工作在2.4~2.484GHz通信頻段。WiFi模塊可使用串口進行數據收發，降低了無線應用的門檻。

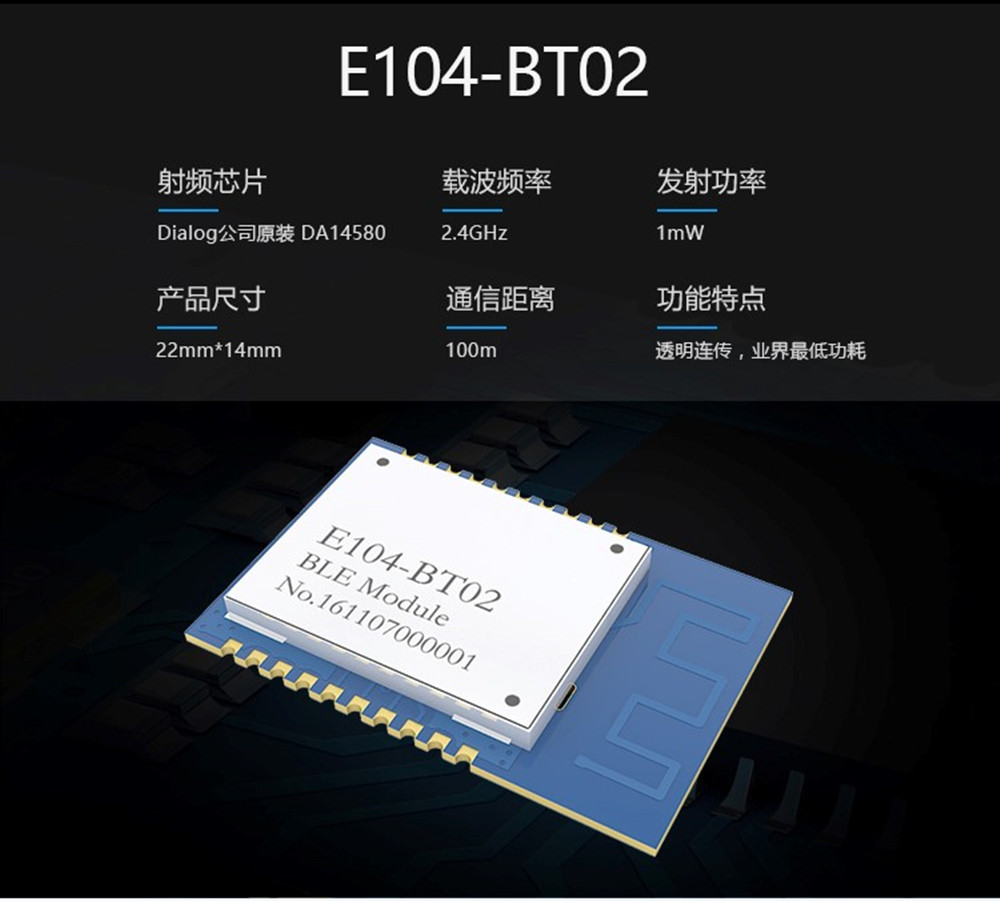

E104-BT02藍牙模塊是基于Dialog公司DA14580芯片研發的一款超高性價比的1mW（0dBm）串口轉BLE藍牙模塊，小體積貼片封裝，PCB板載天線，工作在2.4GHz通信頻段。
藍牙模塊集成了透傳功能、主從一體，即拿即用。支持串口指令配置模塊參數和功能，廣泛應用于穿戴設備、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網等領域，藍牙模塊具有穩定性高和超低的睡眠功耗，從機模式最低工作電流3uA以下（開啟廣播功能），可實現紐扣單電池供電。數據傳輸穩定高效，從機模式下，支持波特率最大19200bps的數據連傳功能，是一款名副其實的數據透傳模塊。
E104-BT02無線模塊支持標準BluetoothV4.1協議，簡單配置后可與任何符合藍牙4.1協議的主機建立連接，實現串口數據透傳。無線模塊支持主從角色配置，可以實現主從模塊點對點連接實現數據快速透傳功能。最大限度減少開發者的工作和項目開發時間。

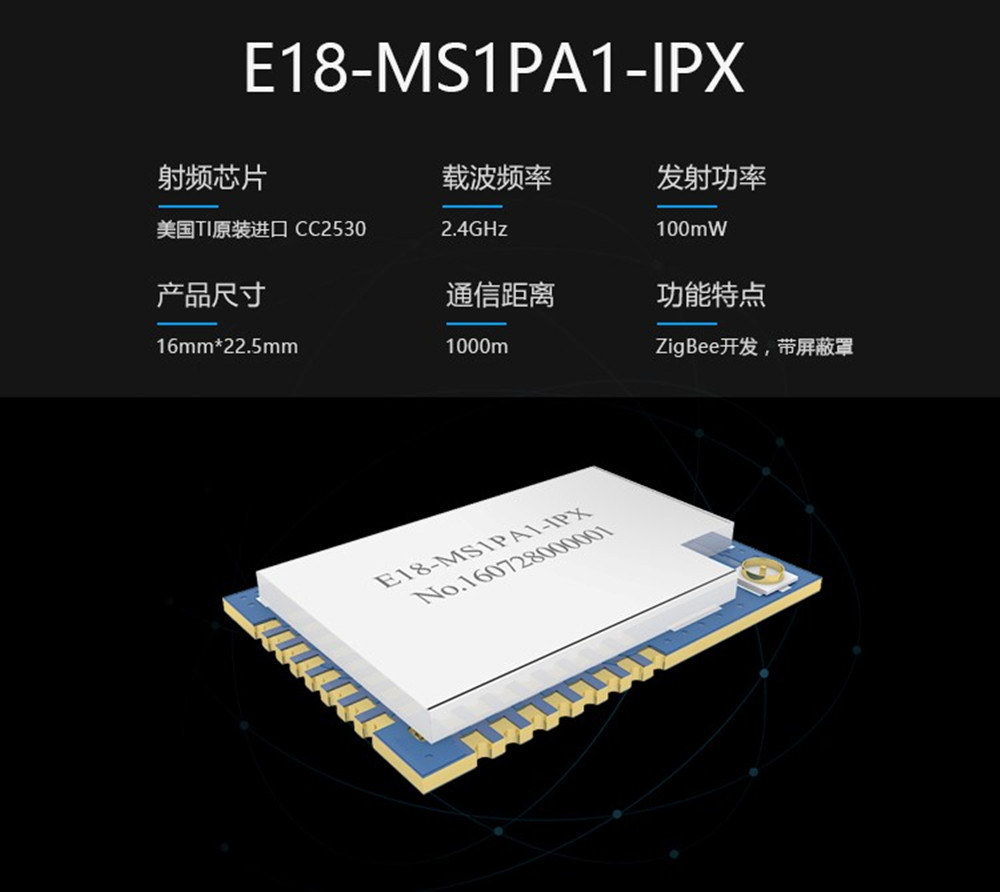

E18-MS1PA1-IPX系列Zigbee模塊是由億佰特電子科技有限公司設計生產的一款體積極小的2.4GHz無線模塊，發射功率100mW，貼片型(引腳間距1.27mm)，收發一體、自帶IPEX射頻接口的無線模塊。該zigbee模塊目前已經穩定量產，并適用于多種應用場景（尤其智能家居）。
E18-MS1PA1-IPX無線模塊采用全套TI方案，美國德州儀器（TI）公司原裝進口CC2530射頻芯片，芯片內部集成了8051單片機及無線收發器，并適用于ZigBee設計及2.4GHz頻段IEEE 802.15.4協議。zigbee模塊引出單片機所有IO口，可進行多方位的開發。該無線模塊內帶功放芯片CC2592，增加了無線通信距離。適用于二次開發，出廠已燒錄自組網程序，可直接使用，支持串口收發。
智能家居方案無線通信模塊
智能家居的通信一般使用Wifi模塊，藍牙模塊和Zigbee模塊。而我們的手機，平板可以通過藍牙和Wifi接入進行數傳通信。電腦可以通過Wifi鏈接。
此智能家居方案中，藍牙模組和Wifi模組都可以作為設備的接入點，即使身邊沒有專業的Zigbee控制器，也可以通過藍牙，Wifi這些常用的設備接入，最終通過串口控制另一個可接入模塊和Zigbee的主設備。
E103-W02此時可以作為AP服務器使用，設備接入后可以連接指定服務器，發送通信，控制指令。E103-W02將通過串口把指令輸出，通過串口的轉發，可以控制藍牙模塊的動作，也可以控制Zigbee部分，同時也可以通過串口接收返回的數據，接受通信的返回值，實現查詢和監控的功能。（E103-W02亦可以通過STA模式接入家用路由器，這樣直接連接路由器Wifi，與模塊服務器簡歷連接，也可以實現功能）
E104-BT02在案例中的使用原理與Wifi模塊E104-BT02類似，通過藍牙設備做接入點，手機和平板端可以接入整個系統(部分帶藍牙的PC個人電腦也可以)。E104-BT02作為系統的指令中轉設備。再通過MCU的串口轉發，可以實現手持設備去和Wifi設備，Zigbee節點通信。
綜上所述，通過E104-BT02，E103-W02，以及E18三個模塊的配合使用?？梢詫崿F智能家居框架的搭建，配合現實中的智能電器使用，智能家居的構想變得更為現實。
除此以外，通過無線數傳模塊的不同組合和配合，不僅僅是在智能家居領域，在智能倉儲、工業控制、遠程控制、遠距離監控等領域都可以很好的實現功能。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多無線數傳模塊產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
