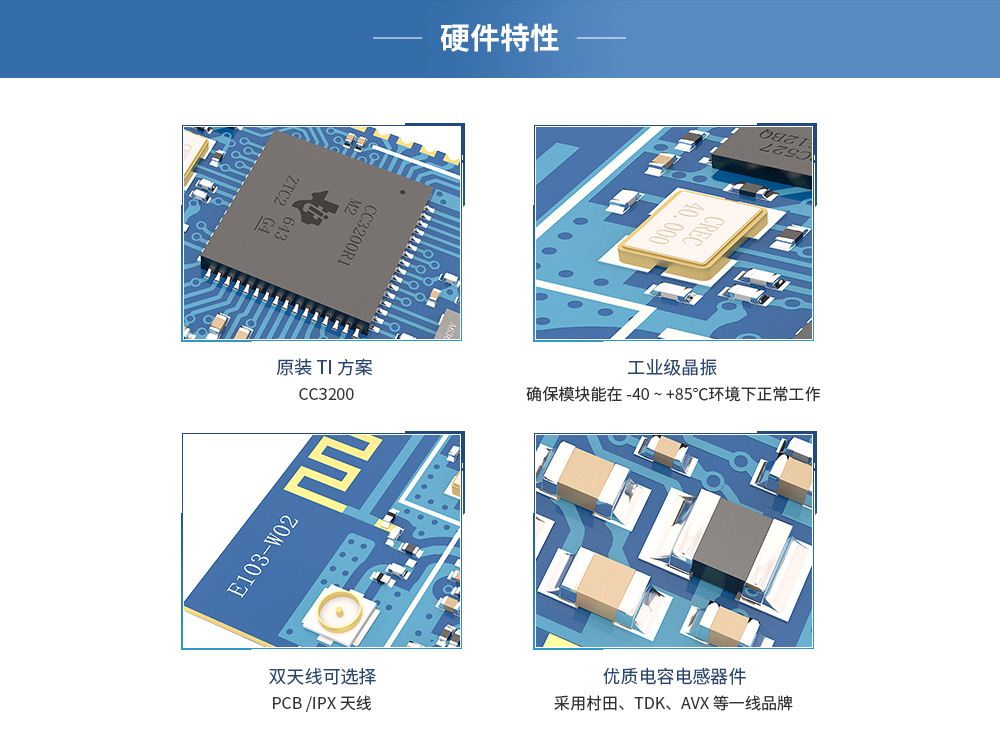

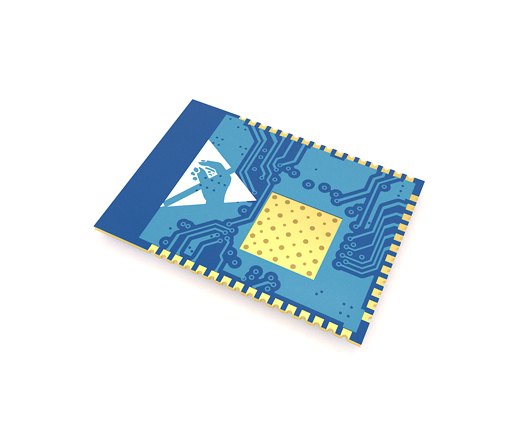

芯片方案：CC3200
工作頻率：2.4GHz
發射功率：20dBm
通信距離：150m
產品重量：2.1±0.1g
接口類型：UART I/O

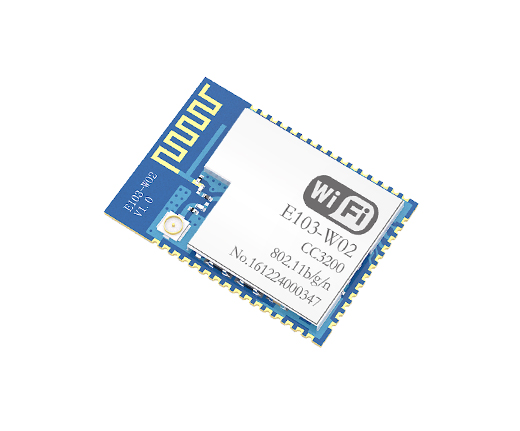

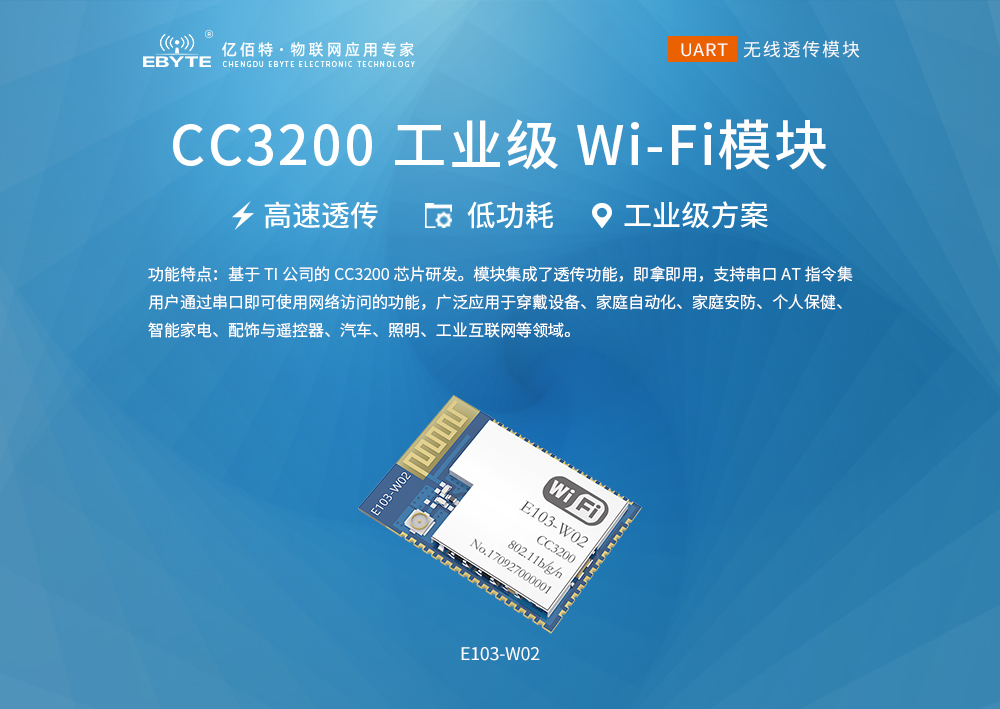

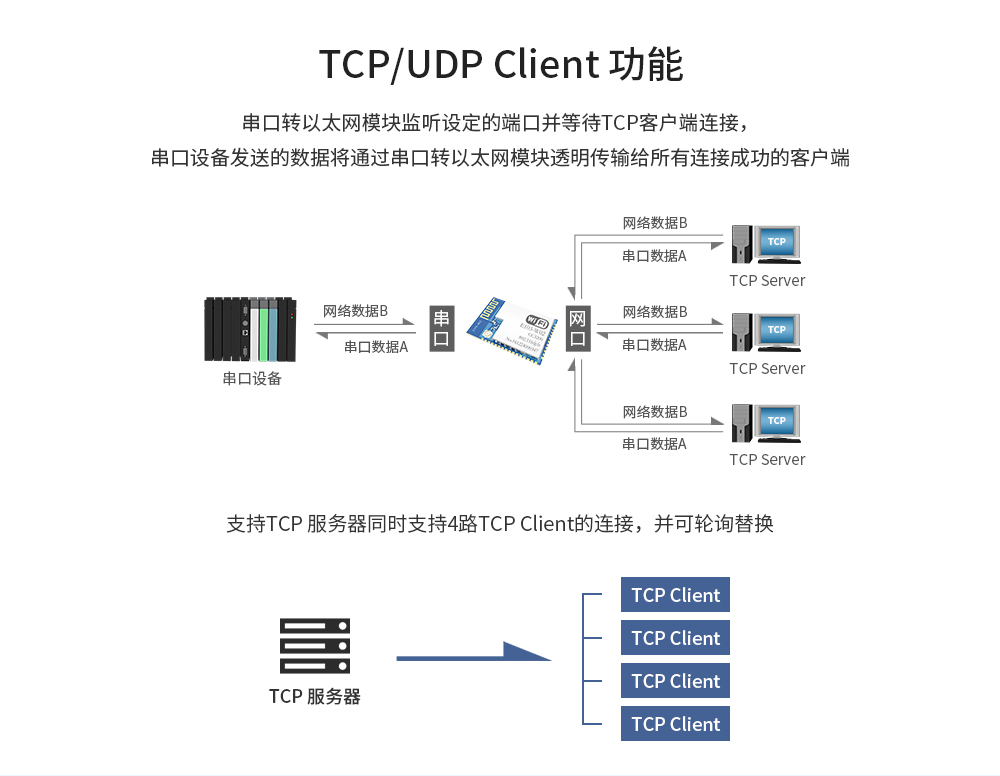

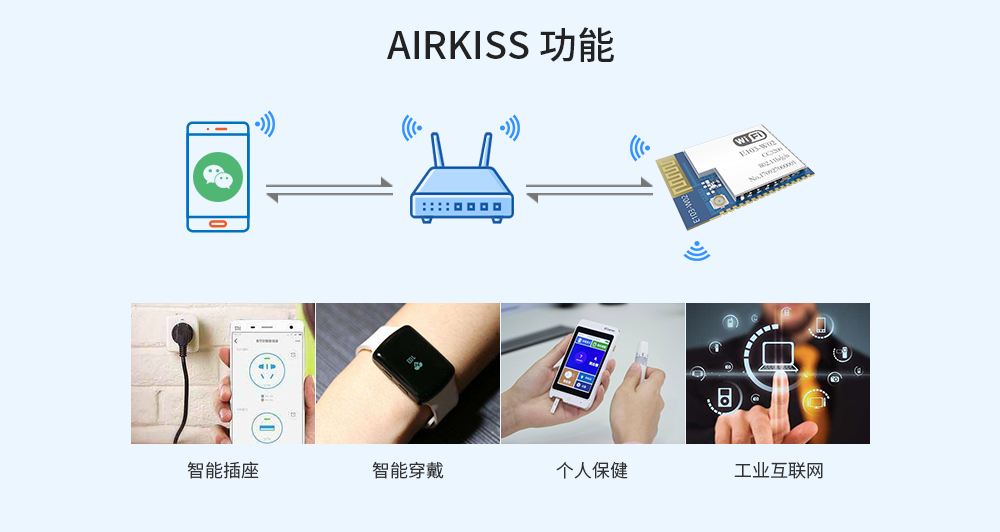

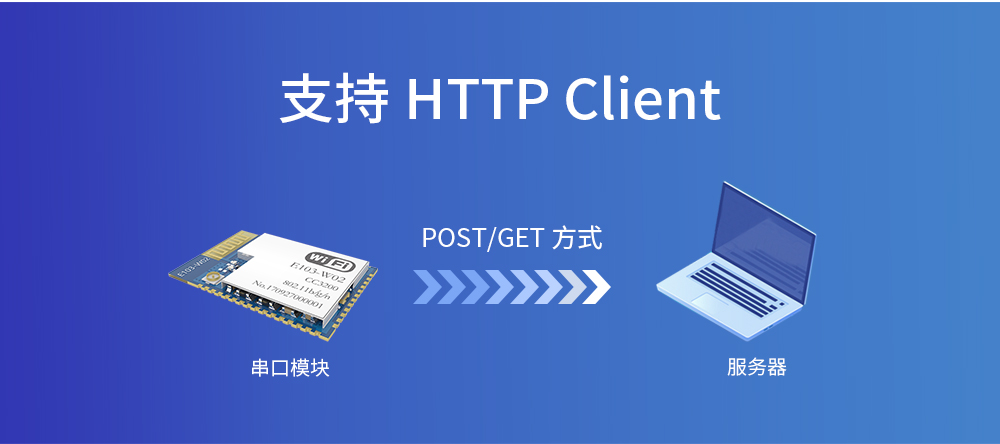

產品簡介：E103-W02模塊是成都億佰特電子科技有限公司基于TI公司的CC3200芯片研發。模塊集成了透傳功能，即拿即用，支持串口AT指令集用戶通過串口即可使用網絡訪問的功能，廣泛應用于穿戴設備、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網等領域。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2484 MHz | 出廠默認 2.4GHz |
| 發射功率 | 20 dBm | 出廠默認 20dBm（約100mW） |
| WiFi版本 | 802.11 b/g/n | |
| 實測距離 | 150米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m |
| 硬件參數 | 參數值 | 備注 |

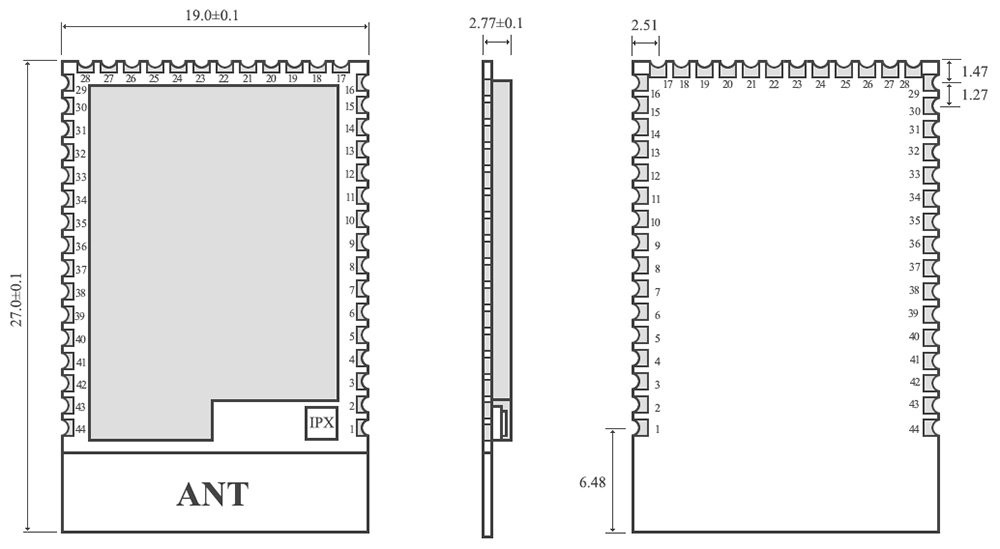

| 尺寸大小 | 19 * 27*1.0 mm | |
| 天線形式 | PCB | 50Ω特性阻抗，可自行變更 |
| 通信接口 | UART | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.4 | 3.3 | 3.6 | V | |
| 通信電平 | 2.4 | 3.3 | 3.6 | V | |
| 發射電流 | 64 | 71 | 78 | mA | 20dBm（100mW） |
| 休眠電流 | 4.2 | 4.6 | 5.1 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 電源地 |
| 2 | GPIO26 | 輸入/輸出 | 通用 IO 口 |
| 3 | GPIO27 | 輸入/輸出 | 通用 IO 口 |
| 4 | RST | 輸入 | 模塊復位引腳，低電平復位 |
| 5 | SOP2 | 輸入 | 燒錄仿真模式選擇 |
| 6 | SOP1 | 輸入 | 燒錄仿真模式選擇 |
| 7 | SOP0 | 輸入 | 燒錄仿真模式選擇 |
| 8 | GND | - | 電源地 |
| 9 | GND | - | 電源地 |
| 10 | VCC | - | 設備供電 VDC:2.4V~3.6V（300mA以上） |
| 11 | GND | - | 電源地 |
| 12 | GND | - | 電源地 |
| 13 | GND | - | 電源地 |
| 14 | GPIO31 | 輸入/輸出 | 通用 IO 口 |
| 15 | GPIO0 | 輸入/輸出 | 通用 IO 口 |
| 16 | GND | - | 電源地 |
| 17 | GND | - | 電源地 |
| 18 | GPIO30 | 輸入/輸出 | 通用 IO 口 |
| 19 | GPIO1 | 輸出 | UART 串口輸出引腳，支持AT指令 |
| 20 | GPIO2 | 輸入 | UART 串口輸入引腳，支持AT指令 |
| 21 | GPIO3 | 輸入/輸出 | 通用 IO 口 |
| 22 | GPIO4 | 輸入/輸出 | 通用 IO 口 |
| 23 | GPIO5 | 輸入/輸出 | 通用 IO 口 |
| 24 | GPIO6 | 輸入/輸出 | 通用 IO 口 |
| 25 | GPIO7 | 輸入/輸出 | 通用 IO 口 |
| 26 | GPIO8 | 輸入/輸出 | 通用 IO 口 |
| 27 | GPIO9 | 輸出 | WiFi連接狀態指示燈，已連接輸出低，未連接輸出高 |
| 28 | GND | - | 電源地 |
| 29 | GND | - | 電源地 |
| 30 | GPIO10 | 輸出 | 網絡連接狀態指示燈，已連接輸出低，未連接輸出高 |
| 31 | GPIO11 | 輸出 | Smartconfig 狀態指示燈，進入狀態時為低，未進入狀態時為高 |
| 32 | GPIO12 | 輸入 | 恢復出廠設置引腳，啟動時置低，待狀態指示燈閃爍三次后，即恢復出廠設置 |
| 33 | GPIO13 | 輸入/輸出 | 通用 IO 口 |
| 34 | GPIO14 | 輸入/輸出 | 通用 IO 口 |
| 35 | GPIO15 | 輸入/輸出 | 通用 IO 口 |
| 36 | GPIO16 | 輸入/輸出 | 通用 IO 口 |
| 37 | GPIO17 | 輸入/輸出 | 通用 IO 口 |
| 38 | GPIO22 | 輸入/輸出 | 通用 IO 口 |
| 39 | GPIO28 | 輸入/輸出 | 通用 IO 口 |
| 40 | TDI | 輸入 | JTAG 仿真腳 |
| 41 | TDO | 輸出 | JTAG 仿真腳 |
| 42 | TCK | 輸入 | JTAG 仿真腳 |
| 43 | TMS | 輸入/輸出 | JTAG 仿真腳 |
| 44 | GND | - | 電源地 |
| 在線購買 |
| 【億佰特官方淘寶店·】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://hivx.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試?？梢宰孕袦y(cè)試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透傳模式下，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
