接口類型：RS485/RS232

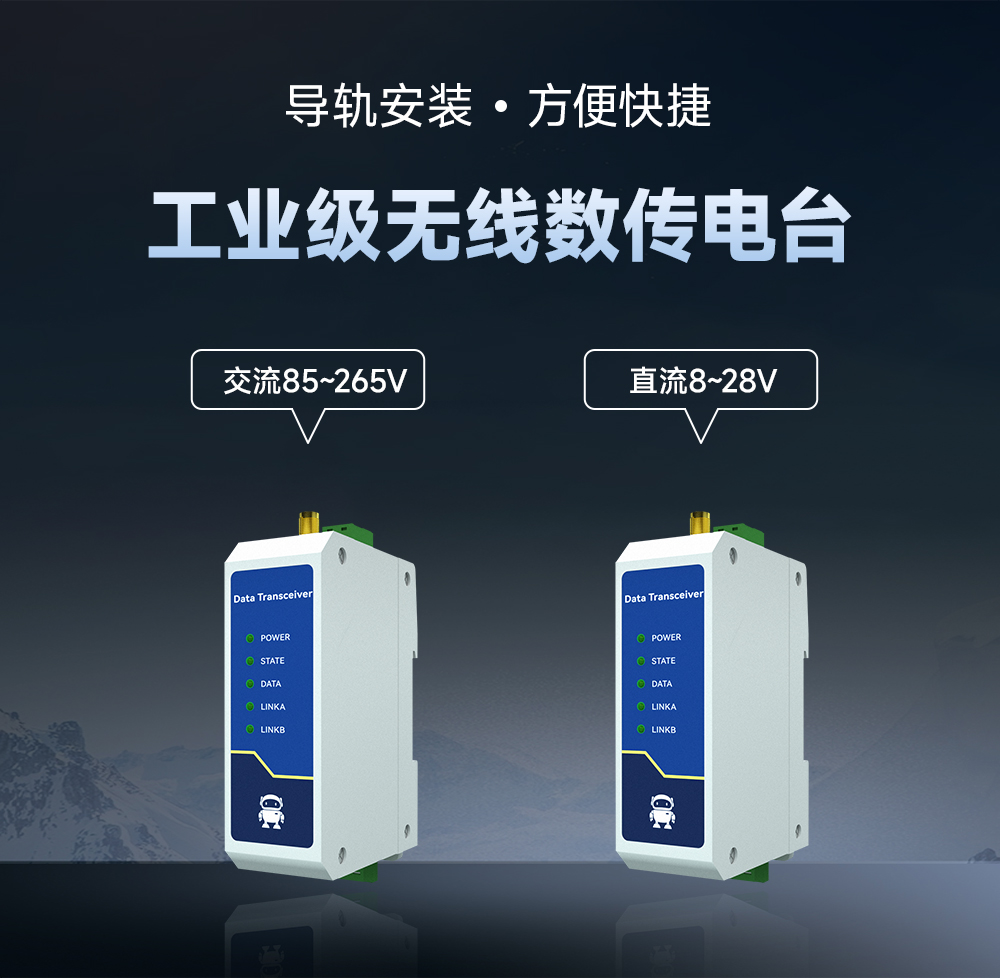

工作電壓：8～28V DC/85~265V AC
產品尺寸：92*67*30mm 產品重量：95±5g

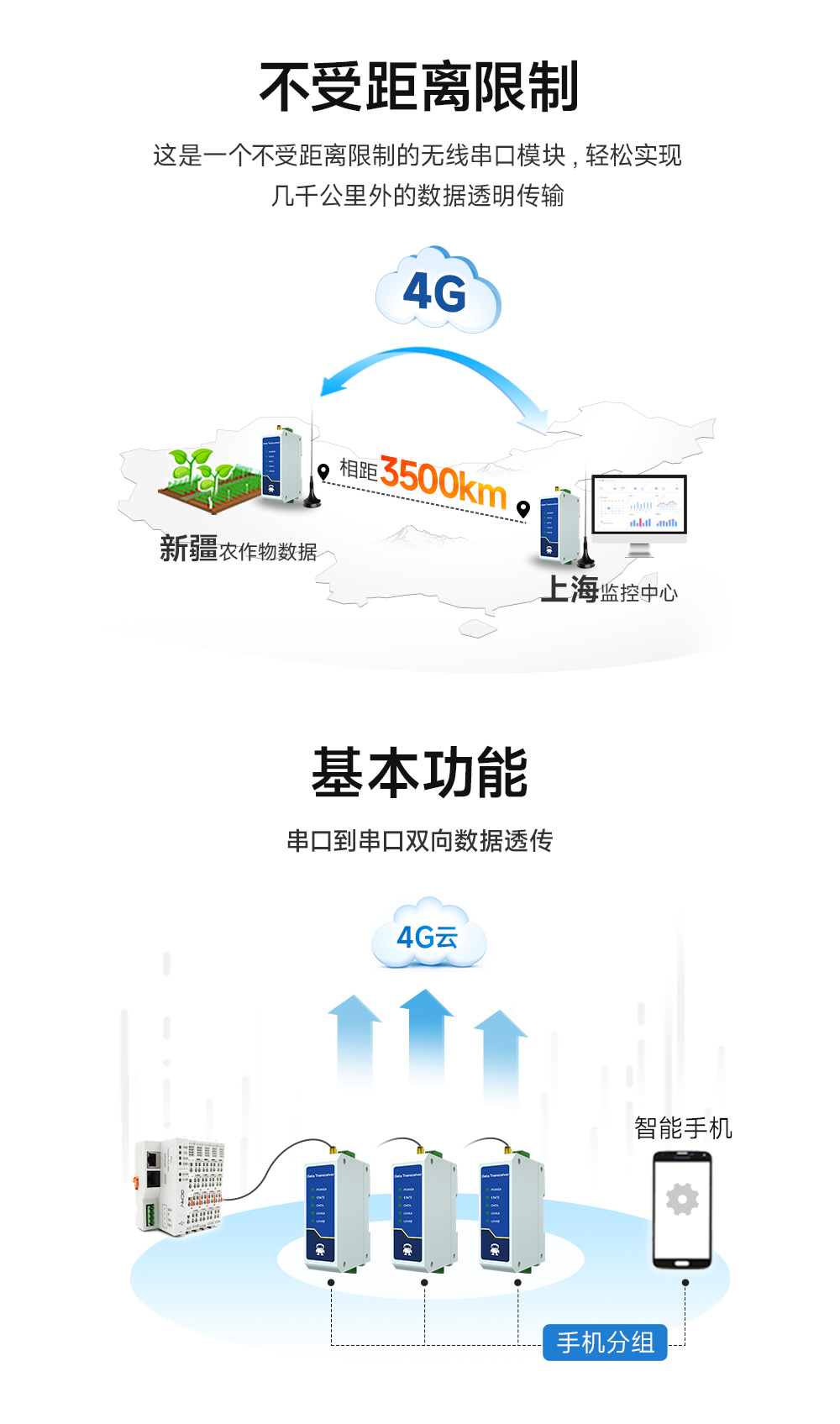

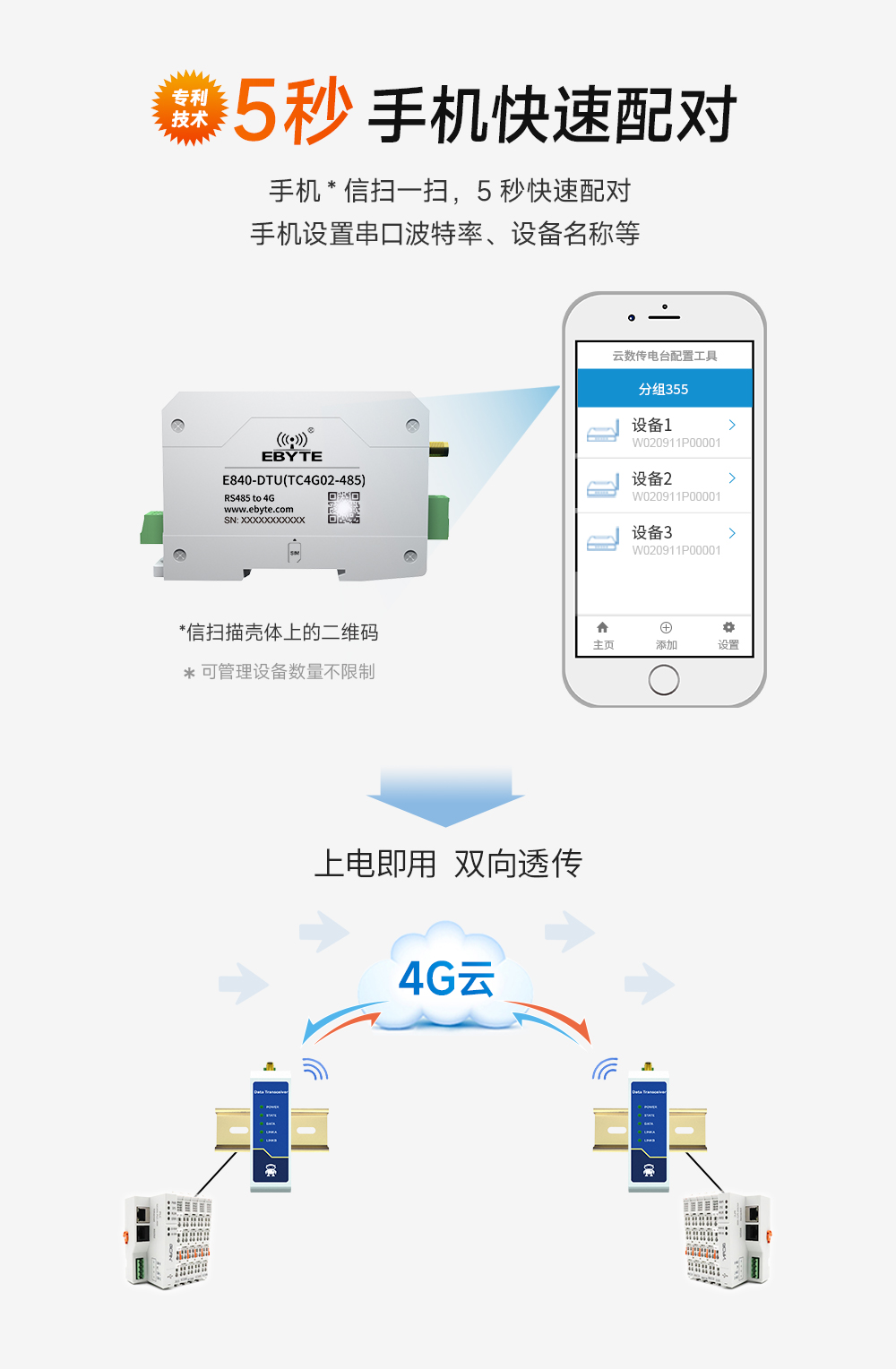

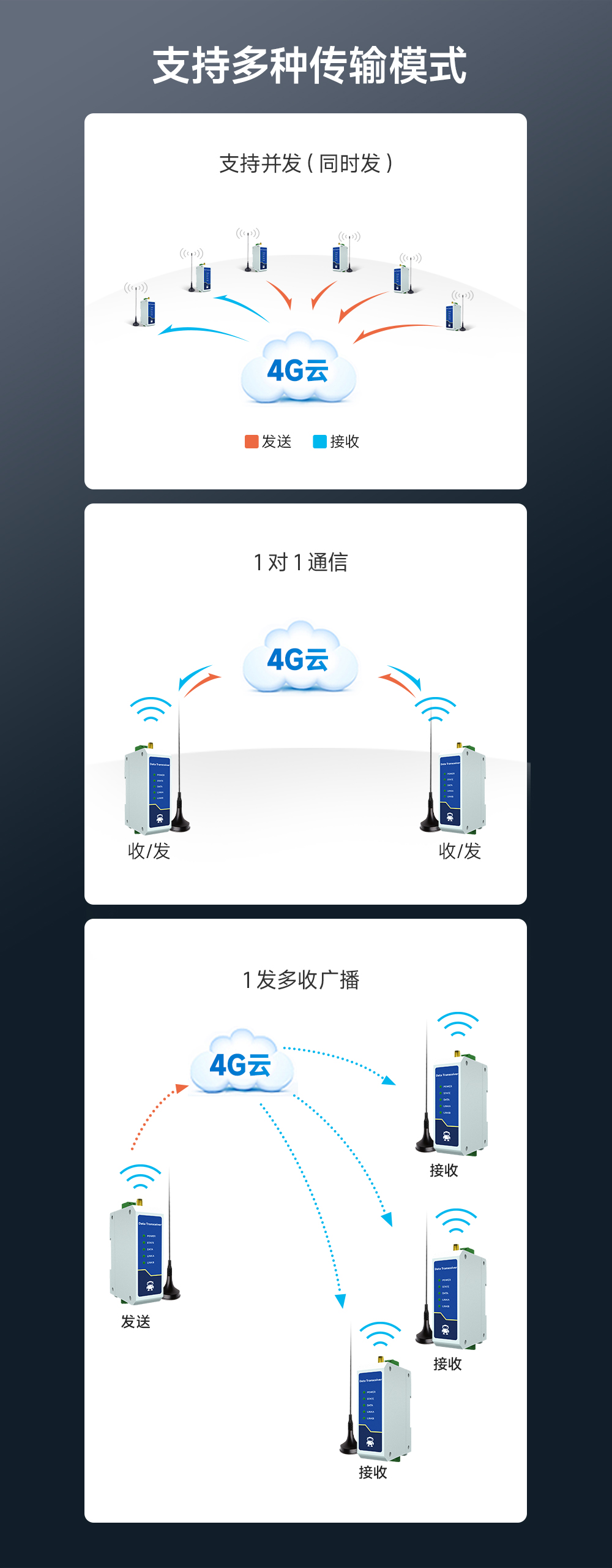

產品簡介：E840-DTU(TC4G0x-xxx)x云數傳電臺是采用4G CAT1方案的云數傳電臺，數傳電臺支持微信小程序簡單配對使用。可以顯現一對一、一對多、多對多等復雜應用場景。4G DTU云數傳電臺由于采用了云技術，數傳電臺相互透?jìng)鞯木嚯x不受限制。支持移動、聯通、電信運營商網絡。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，批量可發起生產。
型號規格
| 型號規格 | 工作頻率 | 發射功率 | 規格特性 | 推薦應用場景 |
| dBm | ||||
| E95-DTU/E96-DTU(4G0x-xxx) | LTE-TDD:B34/B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8 | Class 3 (23dBm ±2dB) for LTE FDDbands Class 3 (23dBm ±2dB) for LTE TDDbands | 云數傳電臺 | 適用于距離遠、易受干擾的環境 |
通用規格參數
| 序號 | 項目 | 規格 | 說明 |

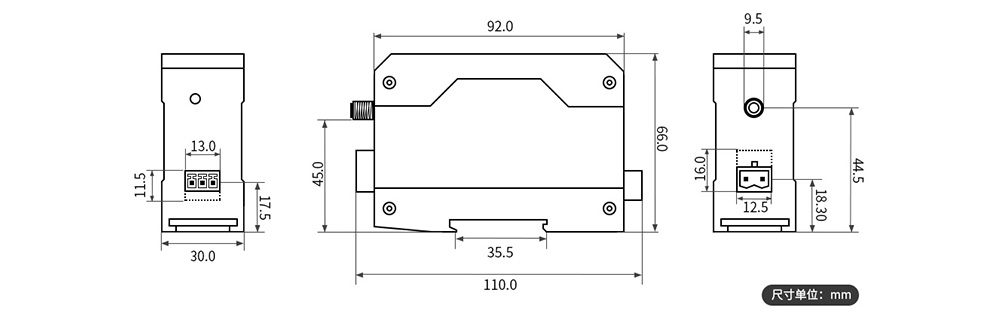

| 1 | 產品尺寸 | 92*67*30 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 95g | 重量公差 5g |
| 3 | 工作溫度 | -40℃～+85℃ | 滿足工業級使用需求 |
| 4 | 電壓范圍 | 8～28V DC/85~265V AC | - |
| 5 | 通訊接口 | RS485/RS232 | 3.81 接線端子 |
| 6 | 波特率 | 出廠默認9600 | 波特率范圍 1200～460800 |
| 腳號 | 名稱 | 功能 | 說明 |
| 1 | Restore | 恢復出廠設置按鈕 | 恢復出廠設置 |
| 2 | ANT | 射頻接口 | SMA-K，外螺紋內孔，特征阻抗 50Ω |
| 3 | DC | 電源接口 | 直流8~28V/交流85~265V電源輸入端口，壓線式端口 |
| 4 | RS485/RS232 | RS485/RS232 通信端口 | 標準 RS-485/RS-232 接口 |

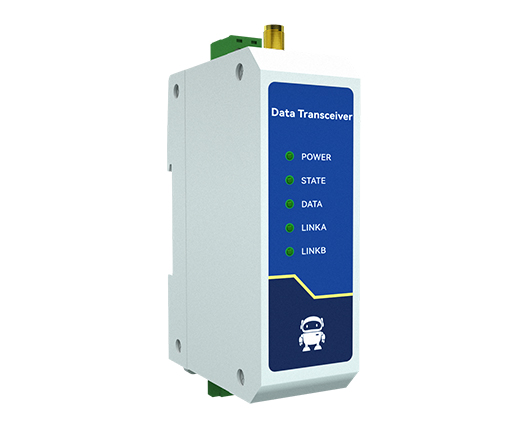

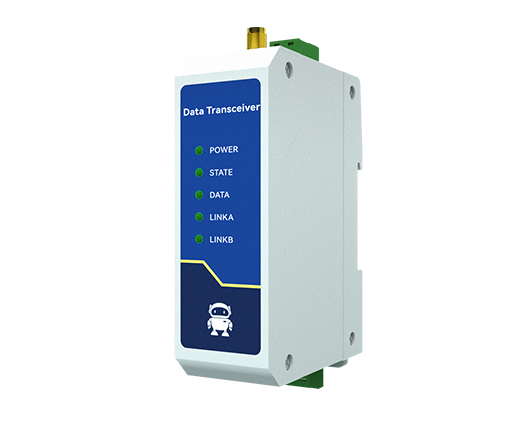

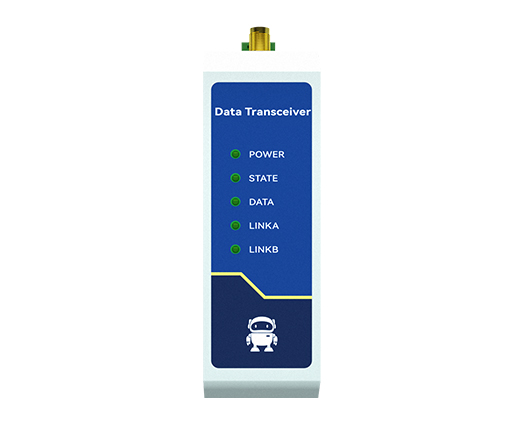

| 5 | PWR | 電源指示燈 | 電源接通時點亮，DC 8～28V/AC 85~265V |
| 6 | STATE | 入網狀態指示燈 | 熄滅：設備上電到正在搜尋 SIM 卡 ； 閃爍：設備檢查到正確的 SIM 卡，正在附著網絡； 常亮：設備附著網絡成功； |
| 7 | DATA | 數據收發指示燈 | 發送/接收數據時閃爍 |
| 8 | LINKA | 配置鏈路指示燈 | 常亮：工作異常； 常滅：連接不上配置服務器； 慢閃：工作正常 500ms/500ms； 快閃：流量超限，限制收發 100ms/100ms； |
| 9 | LINKB | 數據鏈路指示燈 | 常亮：設備與數據處理服務器連接成功； 熄滅：設備未成功連接到數據處理服務器； |
