天線選項：SMA-K
接口類型：RS232/RS485
產品尺寸：84*82*25mm
產品重量：133±5g

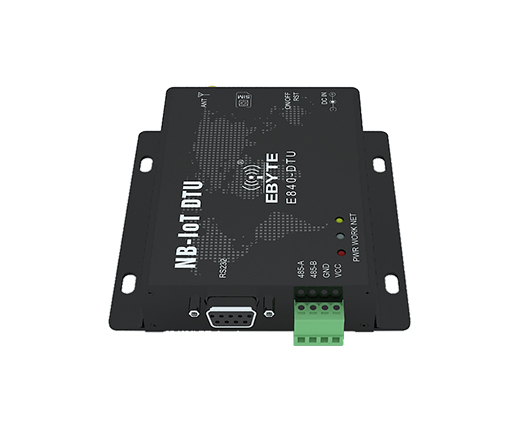

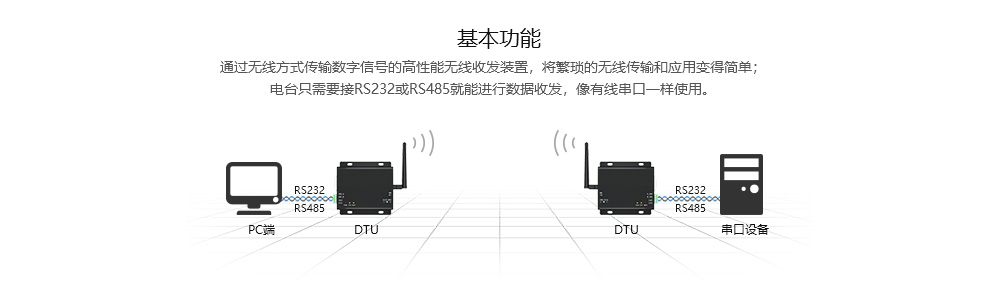

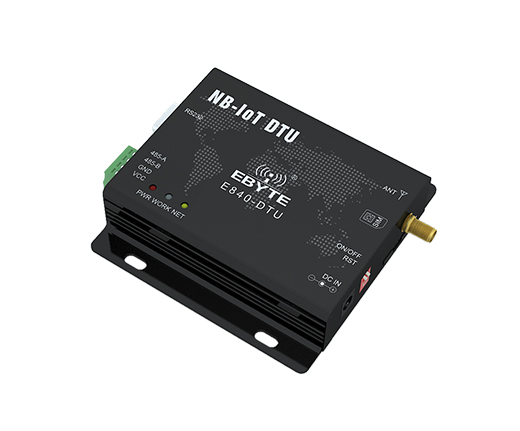

產品簡介：E840-DTU（NB-02） 是為實現串口設備與網絡服務器，通過 NB 網絡相互傳輸數據而開發的產品，通過簡單的 AT 指令進行設置，即可輕松使用本產品實現串口到網絡的雙向數據透明傳輸。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，停產商品批量可發起生產。
| 射頻參數 | 參數值 | 備注 |
| 頻段 | Band5 | 接收頻率：869MHz~894MHz 發射頻率：824MHz~849MHz |
| 硬件特性 | 參數值 | 備注 |
| 天線選項 | SMA-K | |
| 數據接口 | RS485 / RS232 | 電氣隔離,同時具有RS485/RS232 |
| 波特率 | 9600bps | 波特率支持1200~115200，出廠默認9600 |
| 最大發射功率 | 23dBm±2dB | |
| 靈敏度 | -129dBm±1dB | |
| 耗流（典型值） | 省電模式（PSM）： 3.6uA 空閑模式（Idle）： 2mA @DRX=1.28s | |
| 工作電壓 | DC 8V~28V | |
| 工作溫度 | -40℃- 70℃ | |
| 存儲溫度 | -40℃- 85℃ | |

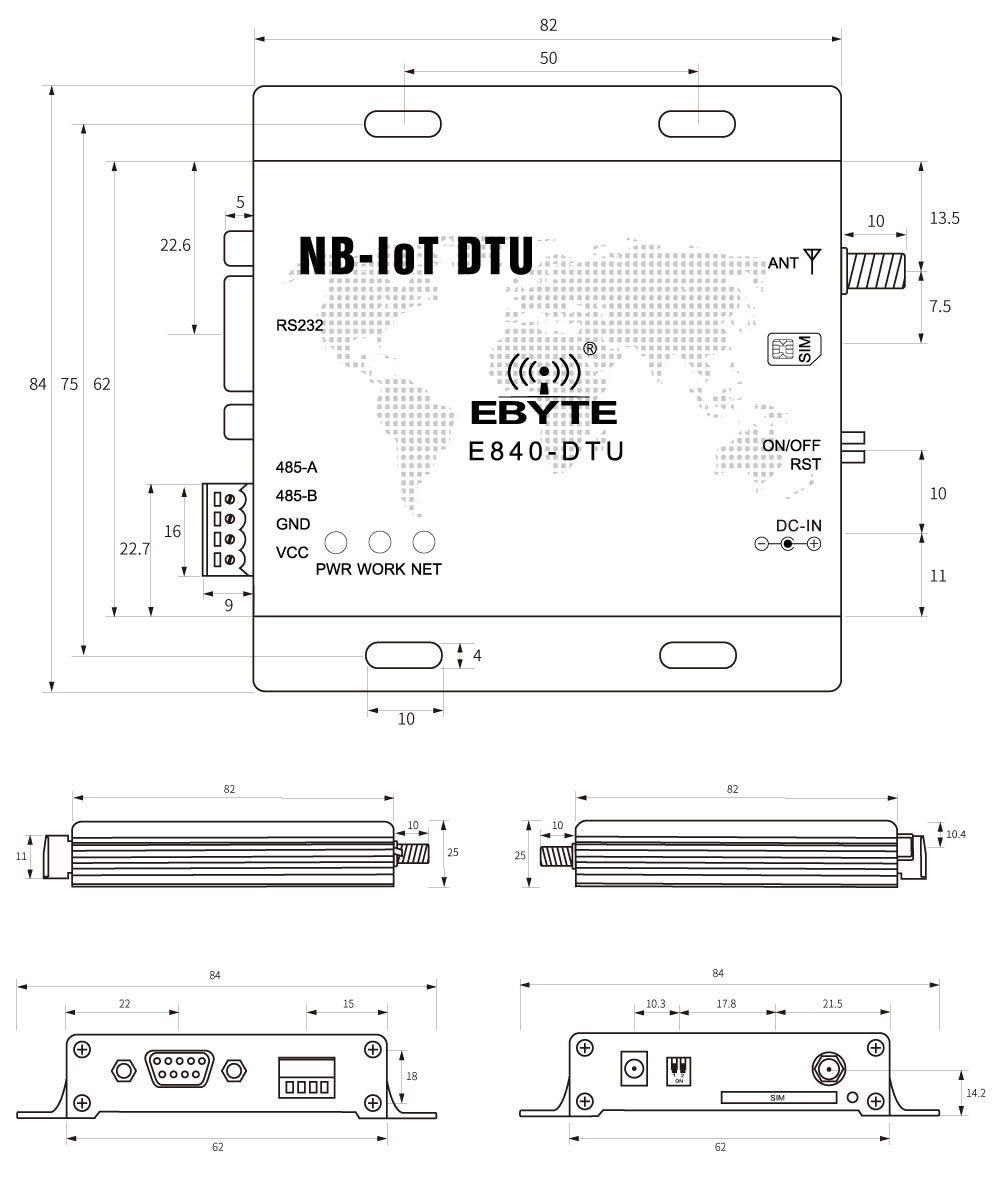

| 尺寸大小 | 82×84×25mm | |
| 軟件特性 | 描述 |
| 無線速率 | Single Tone，子載波 15kHz 和 3.75kHz：21.25kbps (下行)， 15.625kbps (上行) |
| 工作模式 | 省電模式（PSM） 空閑模式（Idle） 連接模式（Active） |
| 設置命令 | 符合 3GPP TS 27.007 V14.3.0以及 Quectel增強型AT指令 |

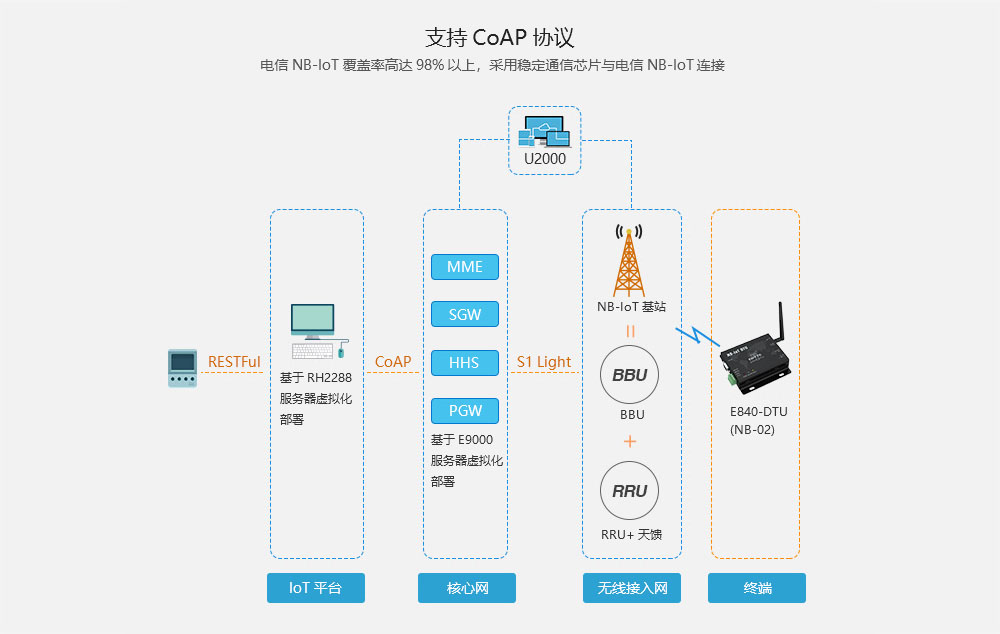

| 網絡協議 | 支持多種網絡協議（CoAP，UDP，IPv4 ,LwM2M ,）等 |
| 設備ID | 可通過AT指令配置設備ID |

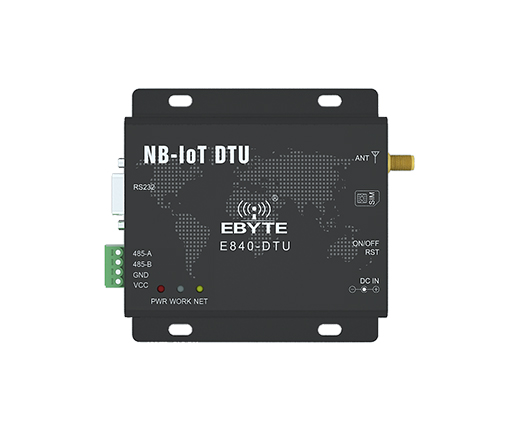

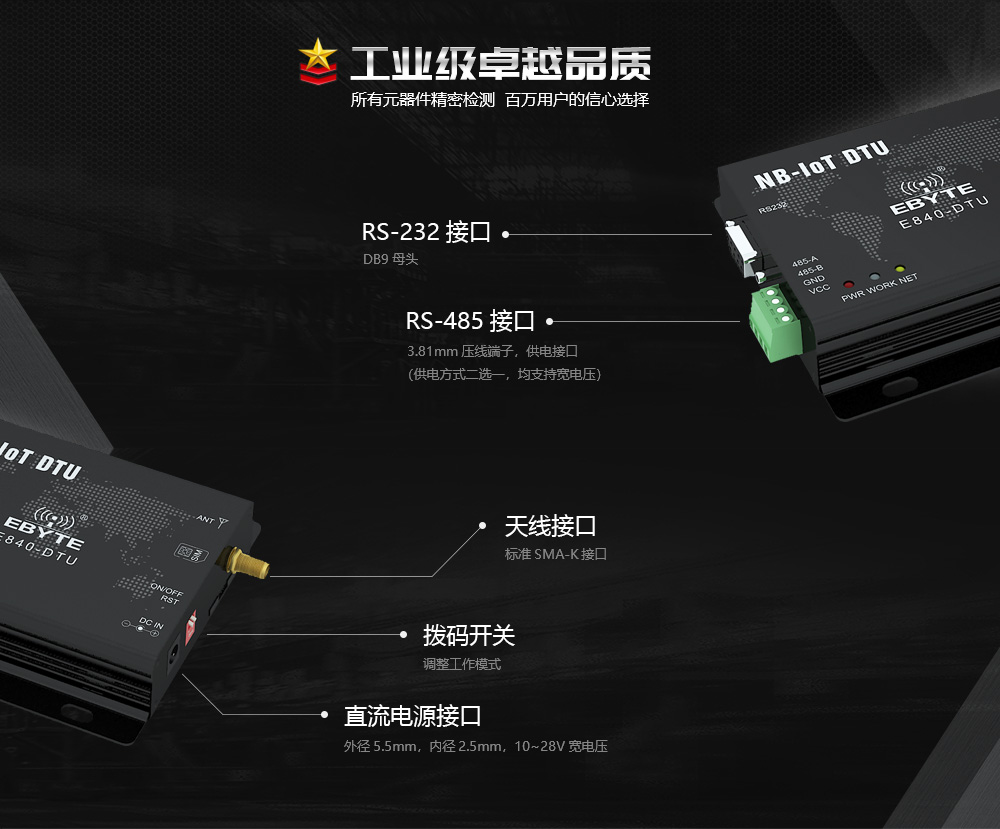

| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | GND | 地線 |
| 2 | VCC | 電源，默認供電 8~28V |
| 3 | RS232 | RS232 通訊接口 |
| 4 | 485_A | 外接其他 RS485 設備的 A 端 |
| 5 | 485_B | 外接其他 RS485 設備的 B 端 |
| 6 | ANT | 天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 7 | PWR | 電源指示燈 |
| 8 | WORK | 串口通訊指示燈 |
| 9 | NET | 電臺網絡工作指示燈 |
| 10 | NC | 無意義 |
| 11 | RST | 電臺復位撥碼開關（向下，復位） |
| 12 | DC8_28V | 電源適配器接口 |
| 13 | SIM | SIM卡插槽 |
| 產品說明書 |
【用戶手冊】E840-DTU(NB02)_Datasheet_CN  |
| 【AT指令集】E840-DTU(NB-02)_AT_Commands_Manual |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |

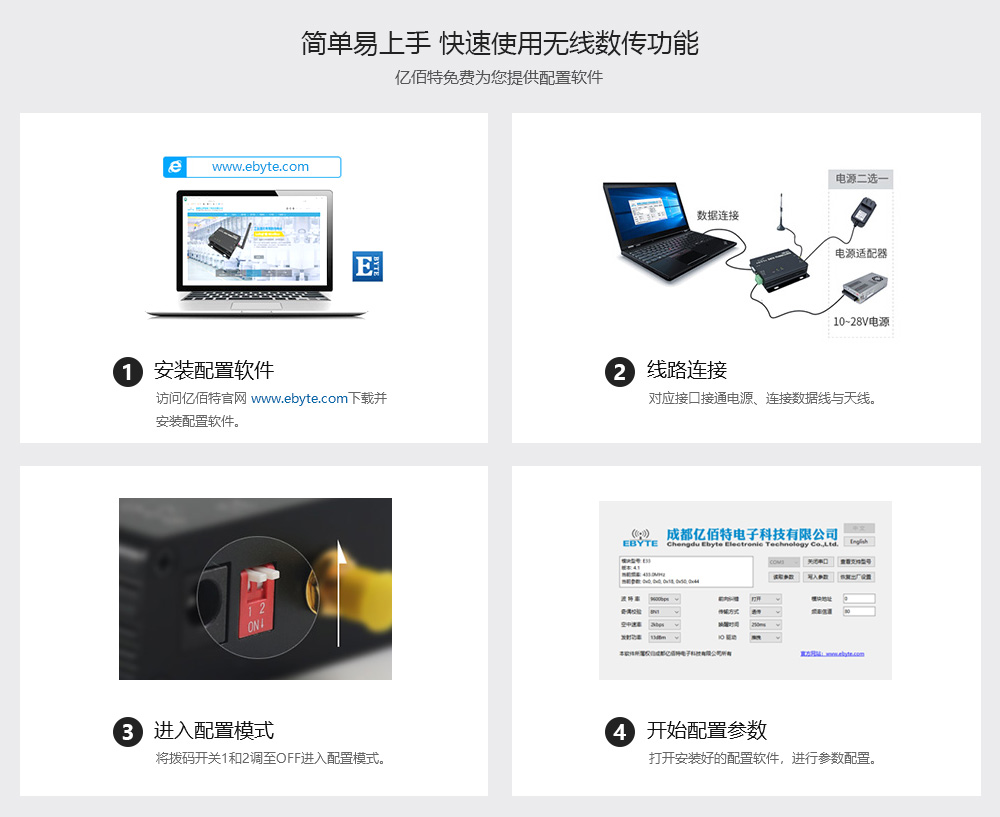

| 【配置工具】虛擬串口工具 |
