芯片方案：nRF52840
工作頻率：2.360~2.500GHz
支持協議：BLE 4.2/5.0
通信距離：120m
產品尺寸：13.0*18.0mm 產品重量：1.3g±0.1g

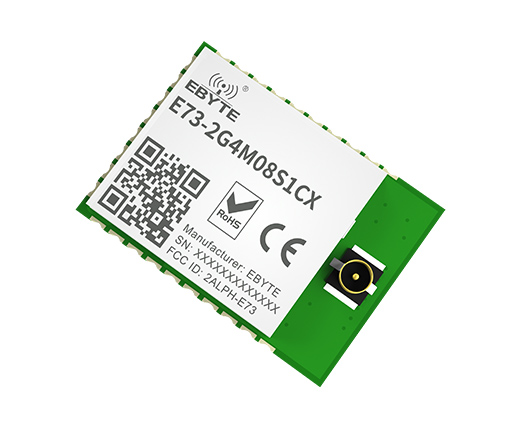

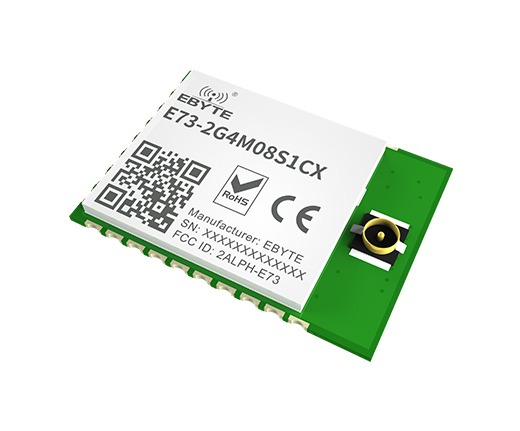

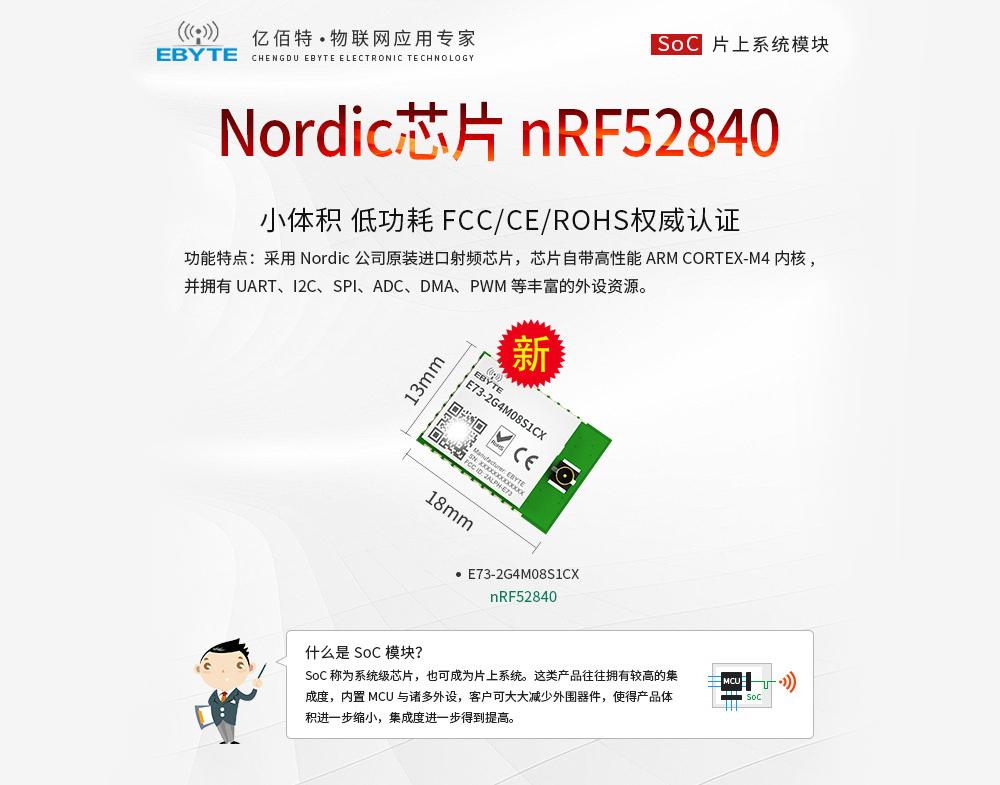

產品簡介：E73-2G4M08S1CX是億佰特研發的小體積、低功耗的藍牙模塊，采用Nordic公司原裝進口nRF52840射頻芯片，支持藍牙4.2和藍牙5.0；芯片自帶高性能ARM CORTEX-M4內核，采用32M工業級晶振，并擁有UART、I2C、SPI、ADC、DMA、PWM 等豐富的外設資源；nRF52840引出了大部分I/O口，具體請查看引腳定義，方便用戶進行多方位的開發。

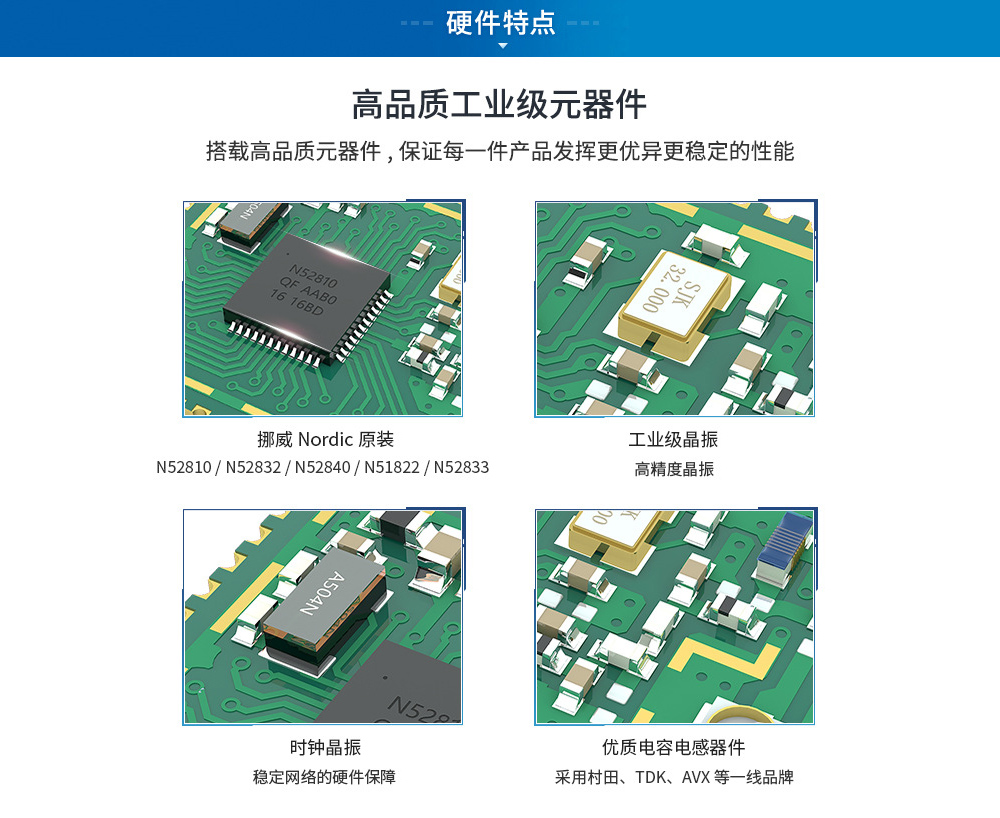

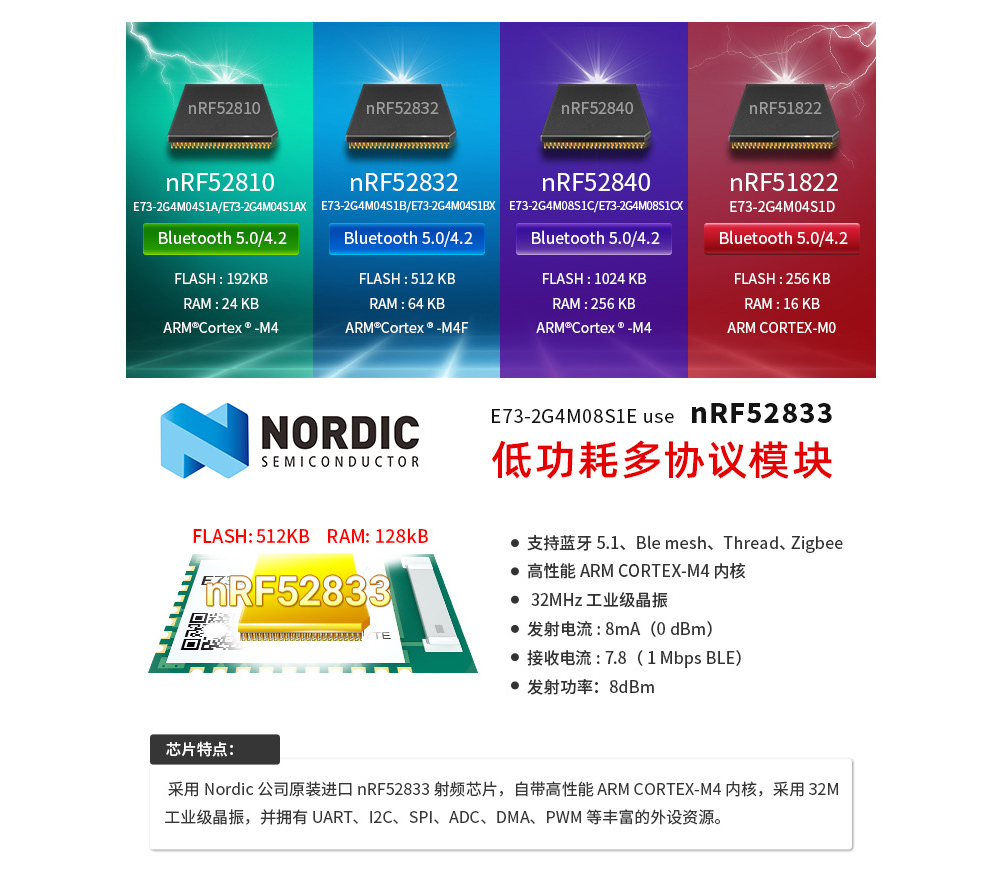

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2360~2500 MHz | 支持 ISM 頻段 |
| 發射功率 | 8 dBm | - |
| 接收靈敏度 | -103dBm@BLE 125kbps（長距離模式） -95dBm@BLE 1M | - |
| 實測距離 | 120米 | 晴朗空曠環境，高度 2.5 米，空中速率 1Mbps |
| 硬件參數 | 參數值 | 備注 |
| IC全稱 | nRF52840-QIAAC0/aQFN ? 73 | - |
| FLASH | 1024KB | - |
| RAM | 256KB | - |
| 內核 | ARM?Cortex ? -M4 | - |

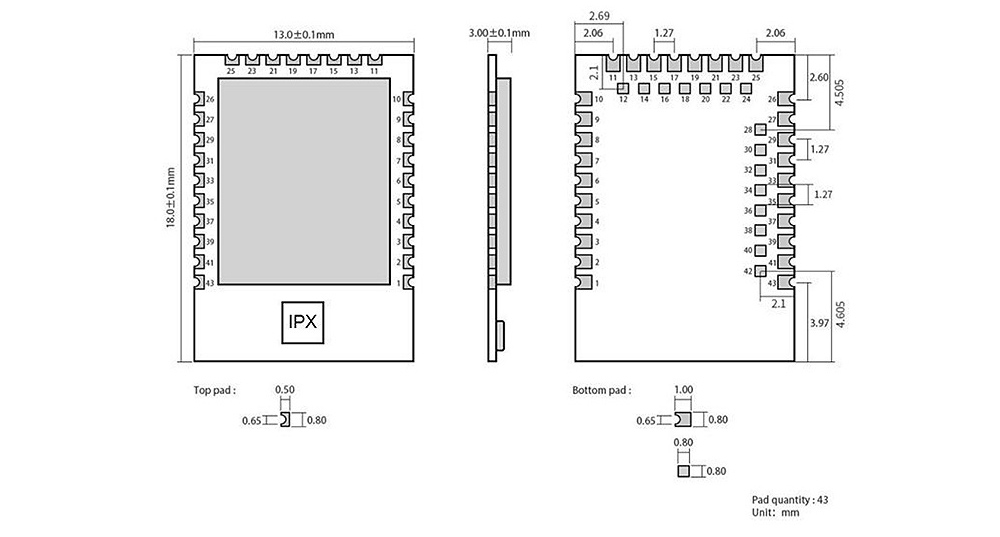

| 尺寸大小 | 13.0 * 18.0 mm | - |

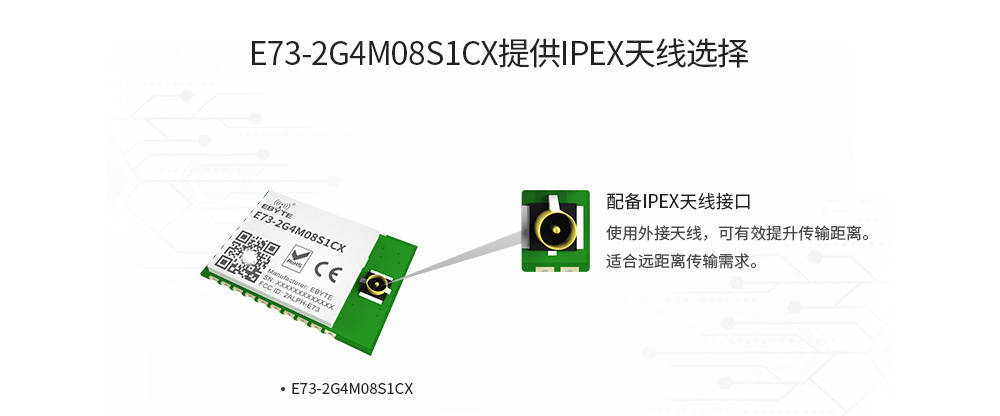

| 天線形式 | IPEX | 等效阻抗約 50Ω |
| 通信接口 | I/O | - |
| 封裝方式 | 貼片 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 1.7 | 3.3 | 5.5 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 17.05 12.68 7.25 7.63 17.05 | - | mA | TX only run current(DC/DC, 3 V) PRF = +8 dBm TX only run current(DC/DC, 3 V) PRF = +4 dBm TX only run current(DC/DC, 5 V, REG0 out = 3.3 V)PRF = 0 dBm TX only run current(DC/DC, 3 V)PRF = 0 dBm TX only run current(DC/DC, 3 V) PRF = +8 dBm |
| 接收電流 | - | 7.71 8.27 | - | mA | RX only run current (DC/DC, 3 V)1 Mbps / 1 Mbps BLE RX only run current (DC/DC, 3 V)2 Mbps / 2 Mbps BLE |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 引腳序號 | 引腳名稱 | 對應芯片引腳序號 | 引腳方向 | 引腳用途 |
| 1 | P1.11 | B19 | 通用I/O | 詳見官方芯片手冊 |
| 2 | P1.10 | A20 | 通用I/O | 低頻I/O，標準驅動 |
| 3 | P0.03 | B13 | 通用I/O | 模擬量輸入1，低頻I/O，標準驅動 |
| 4 | AI4 | B11 | 通用I/O | 模擬量輸入4 |
| 5 | GND | - | - | 單地線，連接到電源參考地 |
| 6 | P1.13 | A16 | 通用I/O | 低頻I/O，標準驅動 |
| 7 | AI0 | A12 | 通用I/O | 模擬量輸入0,低頻I/O，標準驅動 |
| 8 | AI5 | A10 | 通用I/O | 模擬量輸入5,低頻I/O，標準驅動 |
| 9 | AI7 | A8 | 通用I/O | 模擬量輸入7,低頻I/O，標準驅動 |
| 10 | AI6 | B9 | 通用I/O | 模擬量輸入6,低頻I/O，標準驅動 |
| 11 | XL1 | D2 | 通用I/O | 連接32.768 kHz 晶體 |
| 12 | P0.26 | G1 | 通用I/O | 詳見官方芯片手冊 |
| 13 | XL2 | F2 | 通用I/O | 連接32.768 kHz 晶體 |
| 14 | P0.06 | L1 | 通用I/O | 詳見官方芯片手冊 |
| 15 | AI3 | K2 | 通用I/O | 模擬量輸入 3 |
| 16 | P0.08 | N1 | 通用I/O | 詳見官方芯片手冊 |
| 17 | P1.09 | R1 | 通用I/O | 詳見官方芯片手冊 |
| 18 | AI2 | J1 | 通用I/O | 模擬量輸入 2 |
| 19 | VCC | - | - | 電源 |
| 20 | P12 | U1 | 通用I/O | 詳見官方芯片手冊 |
| 21 | GND | - | - | 地線，連接到電源參考地 |
| 22 | P0.07 | M2 | 通用I/O | 詳見官方芯片手冊 |
| 23 | VDH | VDDH | - | 高壓電源 |
| 24 | GND | - | - | 地線，連接到電源參考地 |
| 25 | DCH | DCCH | - | DC/DC 轉換器輸出 |
| 26 | RST | P0.18/RESET | 通用I/O | QSPI/CSN/外部復位 |
| 27 | VBS | VBUS | - | USB 電源，5V 輸入，用于 USB3.3V 穩壓器 |
| 28 | P15 | AD10 | 通用I/O | 詳見官方芯片手冊 |
| 29 | D- | D- | - | USB D- |
| 30 | P17 | AD12 | 通用I/O | 詳見官方芯片手冊 |
| 31 | D+ | D+ | - | USB D+ |
| 32 | P0.20 | AD16 | 通用I/O | 詳見官方芯片手冊 |
| 33 | P0.13 | AD8 | 通用I/O | 詳見官方芯片手冊 |
| 34 | P0.22 | AD18 | 通用I/O | QSPI |
| 35 | P0.24 | AD20 | 通用I/O | |
| 36 | P1.00 | AD22 | 通用I/O | 詳見官方芯片手冊 |
| 37 | SWD | SWDIO | - | 串行調試編程口數據 |
| 38 | P1.02 | P1.02 | 通用I/O | 詳見官方芯片手冊 |
| 39 | SWC | SWCLK | - | 串行調試編程口時鐘 |
| 40 | P1.04 | U24 | 通用I/O | 低頻I/O，標準驅動 |
| 41 | NF1 | L24 | 通用I/O | NFC 輸入 |
| 42 | P1.06 | R24 | 通用I/O | 低頻 I/O，標準驅動 |
| 43 | NF2 | J24 | 通用I/O | NFC 輸入 |
| 在線購買 |
| 【天貓旗艦店】：https://detail.tmall.com |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://hivx.cn/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：引出了DEC1，DEC2，DEC3，DEC4 和DCC，是否需要在模塊外圍，這些引腳是否需要按照芯片參考電路接上元件？ |
| 答：使用DC/DC模式只需接電感，LDO無需接任何東西。 |
| ★ 問：使用J-link調試的時候無法識別出模塊是什么原因? |
| 答：1、查看接線方式是否正確；2、更新最新版j-link固件；3、下載程序前先用官方工具看能否識別模塊。 |
| ★ 問：E72燒錄程序是使用串口還是JATG下載? |
| 答：我們使用的工具是XDS100V3.0 JTAG接口。 |
| ★ 問：模塊使用過程中嚴重發燙，然后就不能使用？ |
| 答：請確定供電多少伏？天線是否匹配？以上均無問題請聯系客服。 |
| ★ 問：1.是否支持一主多從；2.通過串口向模塊傳輸數據發送，那么一次傳輸?shù)臄?shù)據長度有沒有要求，如果沒有要求的話，那每個數據包的發送間隔有要求嗎？3.當藍牙模塊處于透傳模式下，在波特率為19200的情況下，通過串口向藍牙模塊發送數據，兩個藍牙模塊之間進行通信，在什么情況下會出現丟包？ |
| 答：BT02不支持一主多從，E74可以 BT02從機向主機發送，串口波特率19200及以下可以支持連傳，這時用戶可以任意時候發送任意包長數據。主機向從機發送，單次最好不超過20字節。 |
| ★ 問：藍牙模塊作為主機掃描的時候，能否把掃描到的其他設備的廣播數據通過串口讀到？ |
| 答：沒有這功能。 |
| ★ 問：E104-BT021、BT02作為從機，開啟廣播，手機藍牙主動去連接，查是，過一段就，就是連不上 2、作為主機返回,看不出哪里問題了，F(xiàn)CF2E6ED7D7C為6字節手機藍牙MAC。 |
| 答：1、請注意看看bond指令的說明，mac地址使用16進制發送；2、連接不上的問題，請確保手機藍牙工作正常，可以嘗試關閉手機藍牙開關再打開。 |
| ★ 問：手冊上說明是配字主從可以實現一對一，請問能否一對多或者多對一？ |
| 答：不能，只能一對一。 |
| ★ 問：模塊和電腦連接，是否還需要其他的配置，還是直接就可以連接？ |
| 答：只要電腦支持4.0的，需要軟件支持，可以連接。 |
| ★ 問：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？ |
| 答：手冊上說明了哦，必須大于2.35V才能正常工作。 |
| ★ 問：該模塊支持蘋果系統嗎，蘋果的手機應該下載什么測試軟件？ |
| 答：支持，“LightBlue”和“BLE助手”都可以。 |
| ★ 問：功耗最低是多少？ |
| 答：1.6uA |
| ★ 問：視距測試多少km? |
| 答：實測可視距離為80米 |
| ★ 問：電腦本身帶有藍牙的，需要購買藍牙芯片安裝到硬件設備上去，然后通過電腦和手機的藍牙去攔截藍牙芯片，用E74可不可以實現這個功能？ |
| 答：E74系列產品是通過串口收發的,用我們的E74產品可以實現上述問題 |
| ★ 問：E74-2G4M02S支持手機配對使用嗎? |
| 答：支持！請使用安卓手機（系統版本4.3以上）或者蘋果IPHONE 4s 以上手機或具備BLE功能的Ipad，均可以與模塊建立藍牙連接，連接中沒有密碼配對過程。 |
