芯片方案：LLCC68
工作頻率：850~930MHz
發射功率：22dBm
通信距離：6km

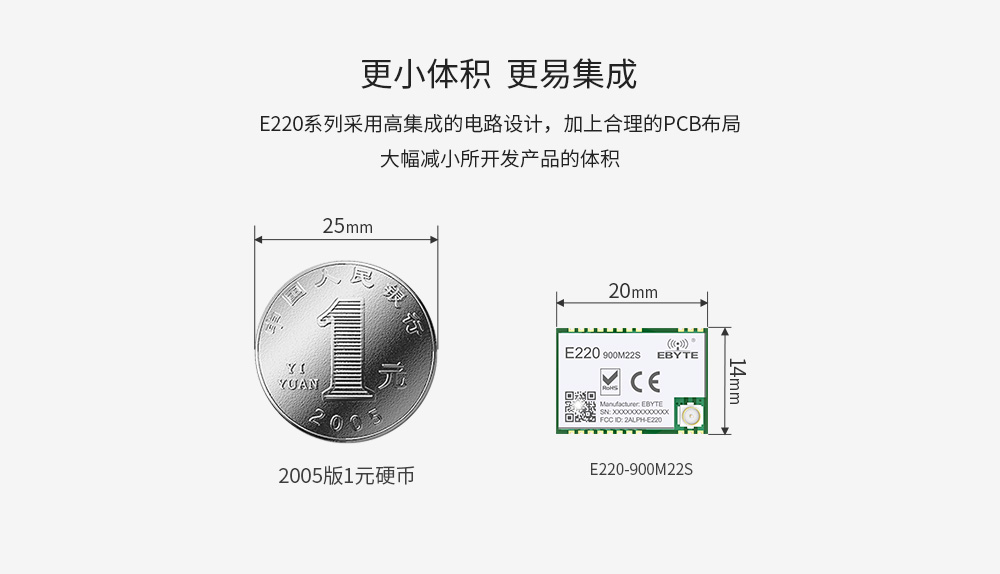

產品尺寸：20*14*2.8mm
產品重量：1.6±0.1g

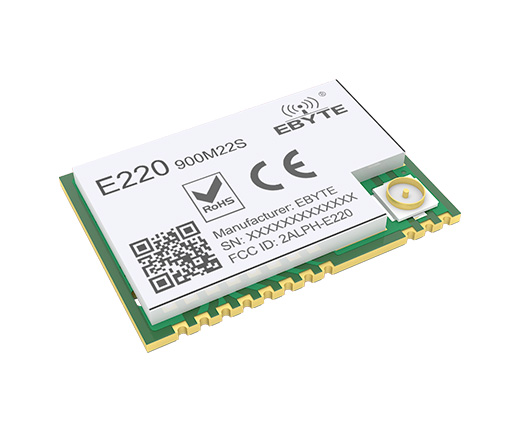

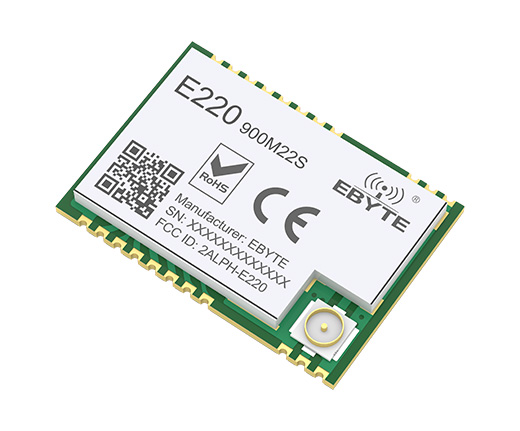

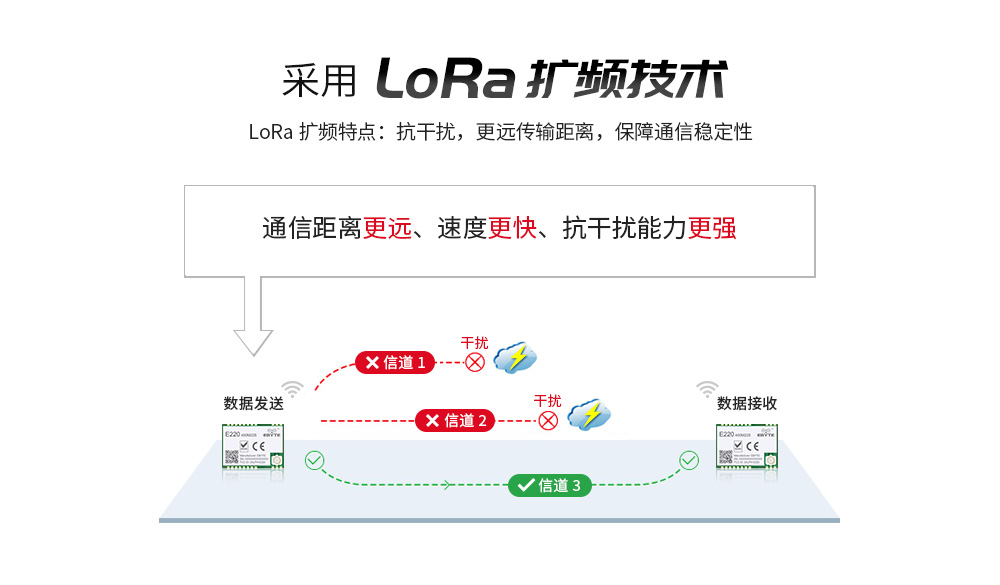

產品簡介：E220-900M22S是基于Semtech公司生產的全新一代LoRa射頻芯片LLCC68為核心自主研發的超小體積并適用于868MHz、915MHz貼片式LoRa無線模塊，使用工業級32MHz晶振。該模塊主要針對智能家庭、無線抄表、科研和醫療以及中遠距離無線通信設備。

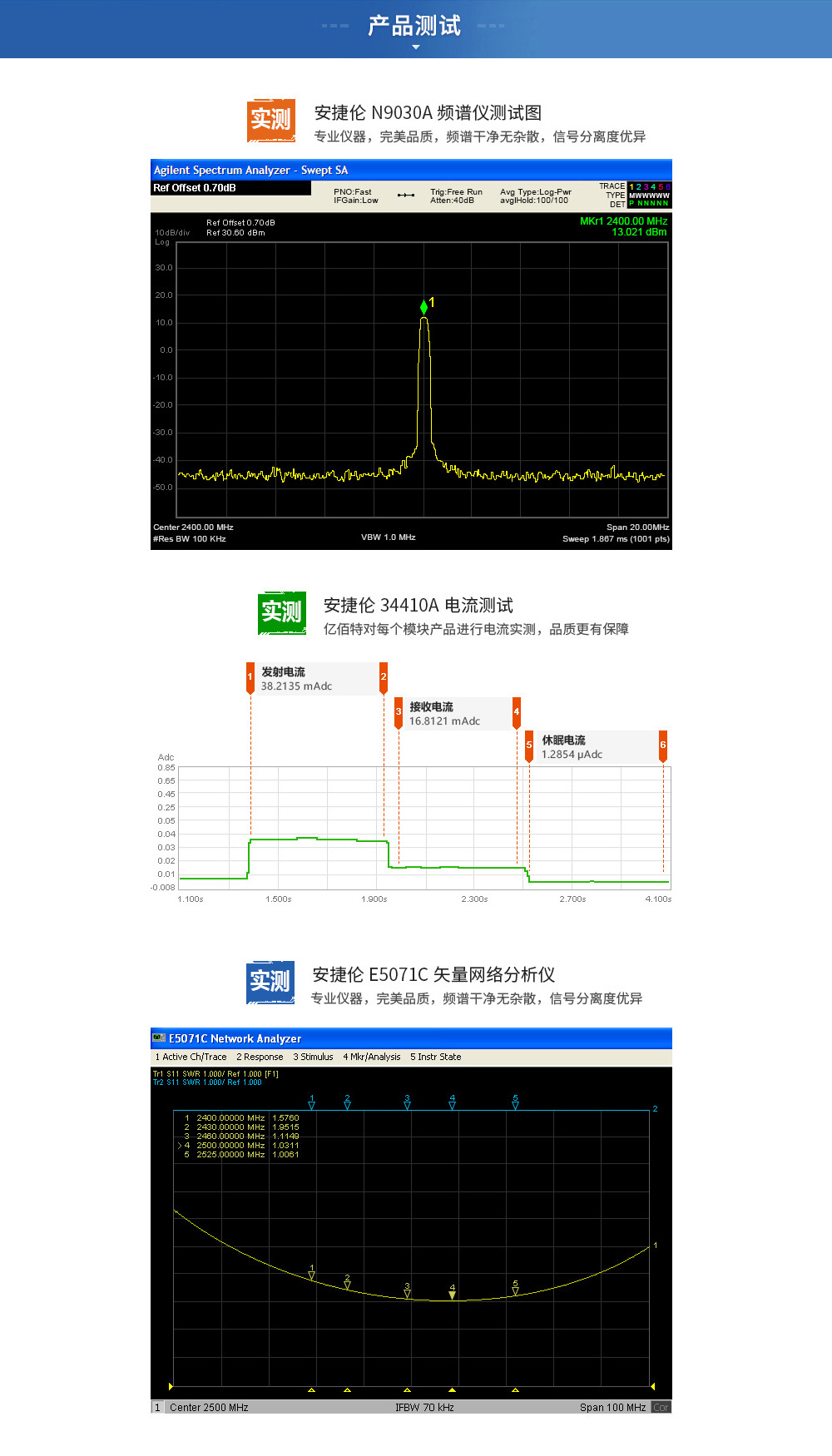

| 射頻參數 | 參數值 | 備注 |

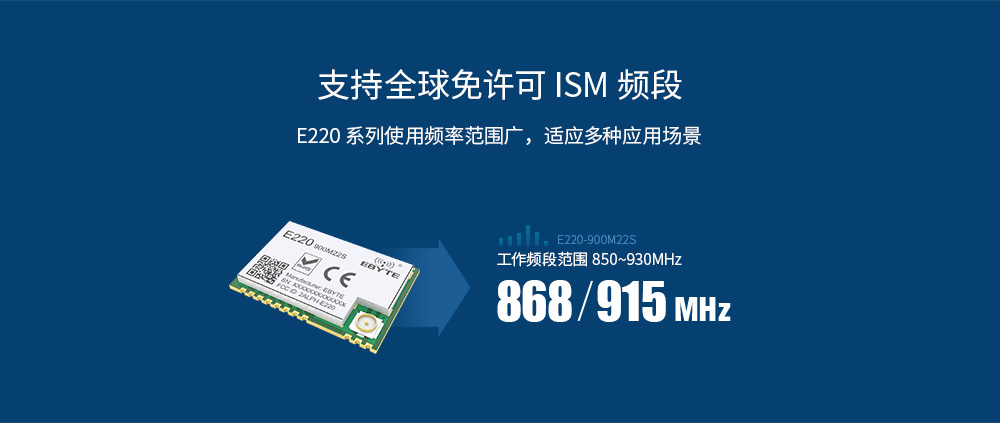

| 工作頻段 | 850~930MHz | 支持 ISM 頻段 |

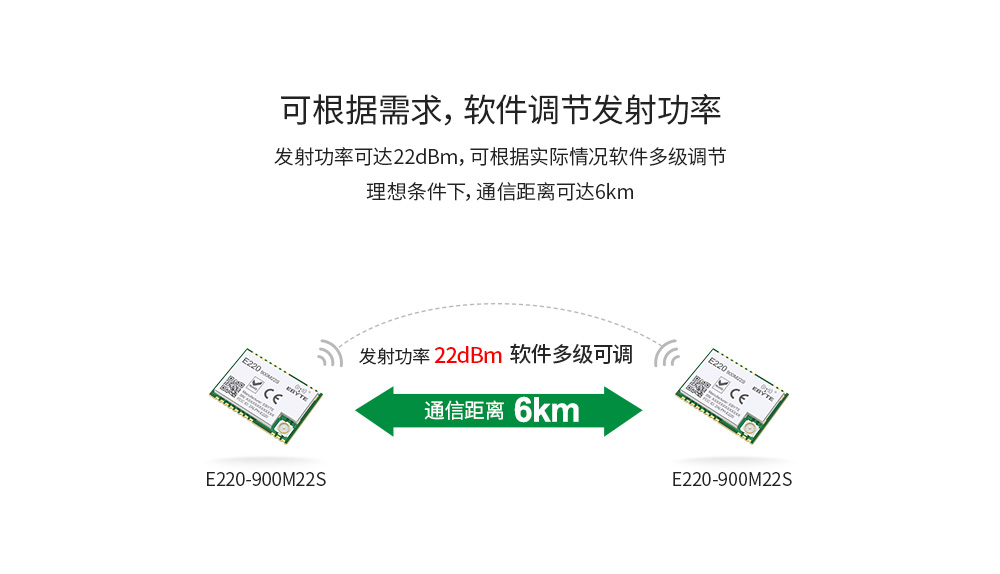

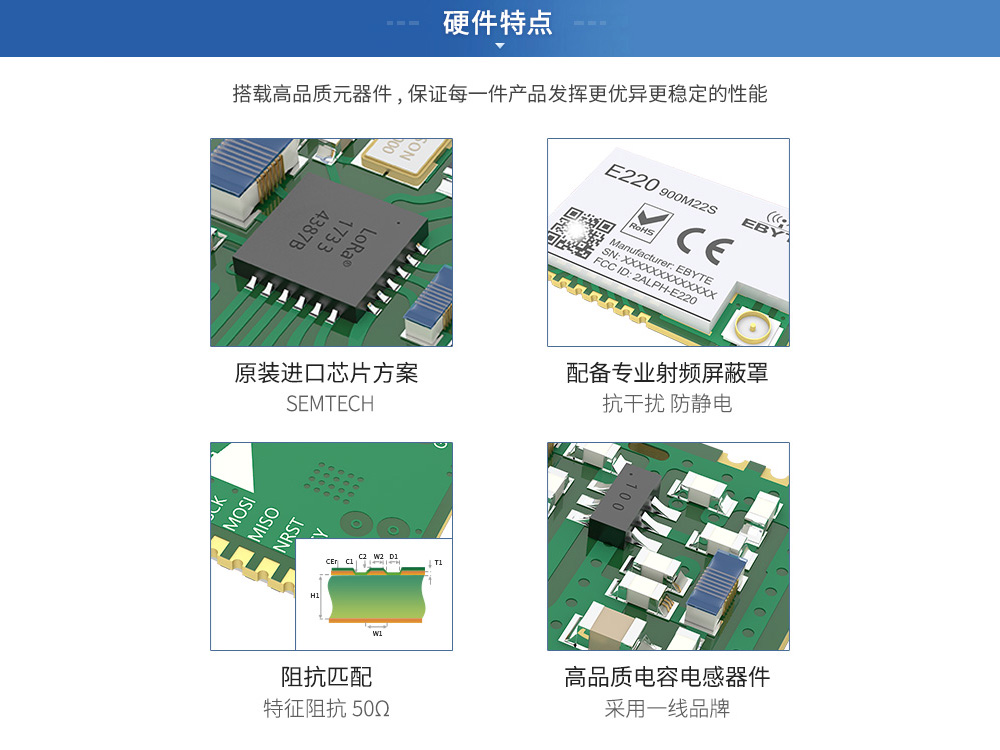

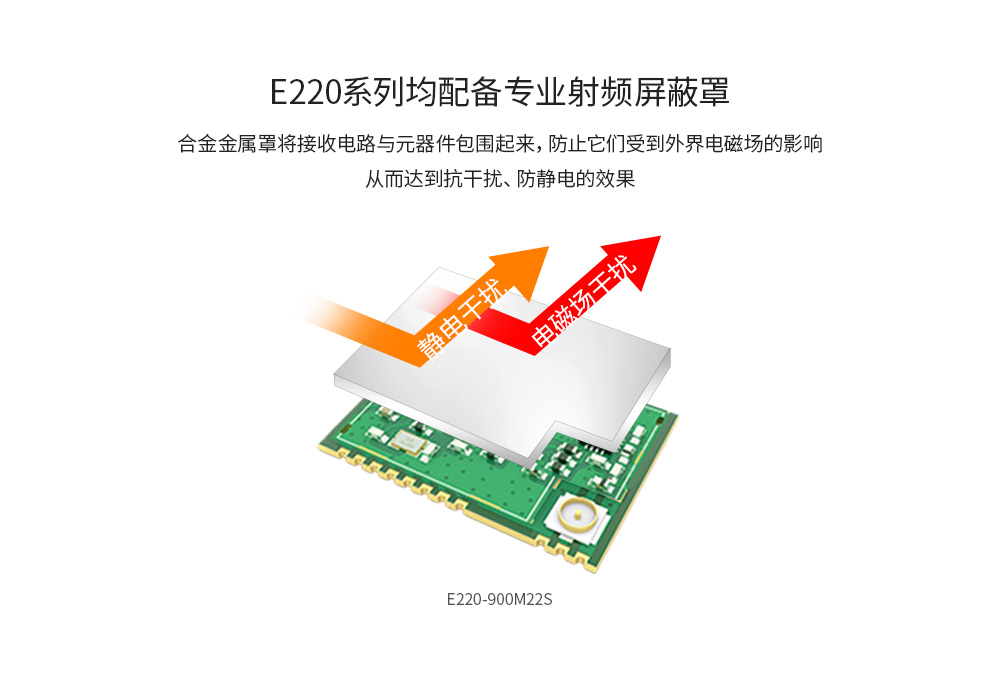

| 發射功率 | 22 dBm | 最大功率（約160mW） |
| 接收靈敏度 | -129dBm | - |
| 空中速率 | 0.6k~300kbps 1.76k~62.5kbps | 用戶編程控制 |
| 實測距離 | 6000米 | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中速率2.4kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 20*14*2.8 mm | - |

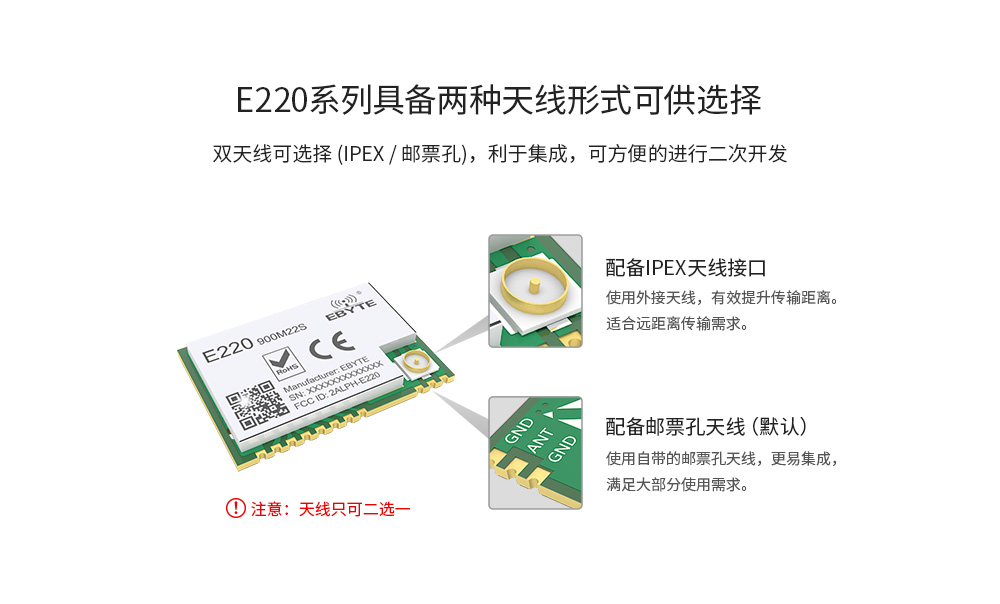

| 天線形式 | IPEX/郵票孔 | - |
| 通信接口 | SPI | - |
| 封裝方式 | 貼片 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 1.8 | 3.3 | 3.7 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 130 | - | mA | 瞬時功耗 |
| 接收電流 | - | 6.5 | - | mA | - |
| 休眠電流 | - | 180 | - | nA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |

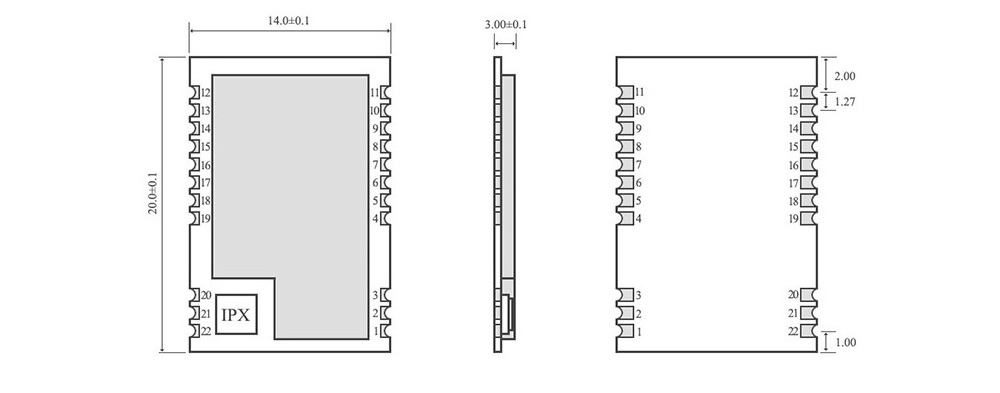

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | GND | - | 地線，連接到電源參考地 |
| 5 | DIO3 | - | 可配置的通用 IO 口（詳見 LLCC68 手冊） |
| 6 | RXEN | 輸入 | 射頻開關接收控制腳，連接外部單片機 IO，高電平有效 |
| 7 | TXEN | 輸入 | 射頻開關發射控制腳，連接外部單片機 IO 或 DIO2，高電平有效 |
| 8 | DIO2 | 輸入/輸出 | 可配置的通用 IO 口（詳見 LLCC68 手冊） |
| 9 | VCC | - | 供電電源，范圍 1.8V~3.7V（建議外部增加陶瓷濾波電容） |
| 10 | GND | - | 地線，連接到電源參考地 |
| 11 | GND | - | 地線，連接到電源參考地 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | DIO1 | 輸入/輸出 | 可配置的通用 IO 口（詳見 LLCC68 手冊） |
| 14 | BUSY | 輸出 | 用于狀態指示（詳見 LLCC68 手冊） |
| 15 | NRST | 輸入 | 芯片復位觸發輸入腳，低電平有效 |
| 16 | MISO | 輸出 | SPI 數據輸出引腳 |
| 17 | MOSI | 輸入 | SPI 數據輸入引腳 |
| 18 | SCK | 輸入 | SPI 時鐘輸入引腳 |
| 19 | NSS | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
| 20 | GND | - | 地線，連接到電源參考地 |
| 21 | ANT | - | 射頻接口，郵票孔 |
| 22 | GND | - | 地線，連接到電源參考地 |
