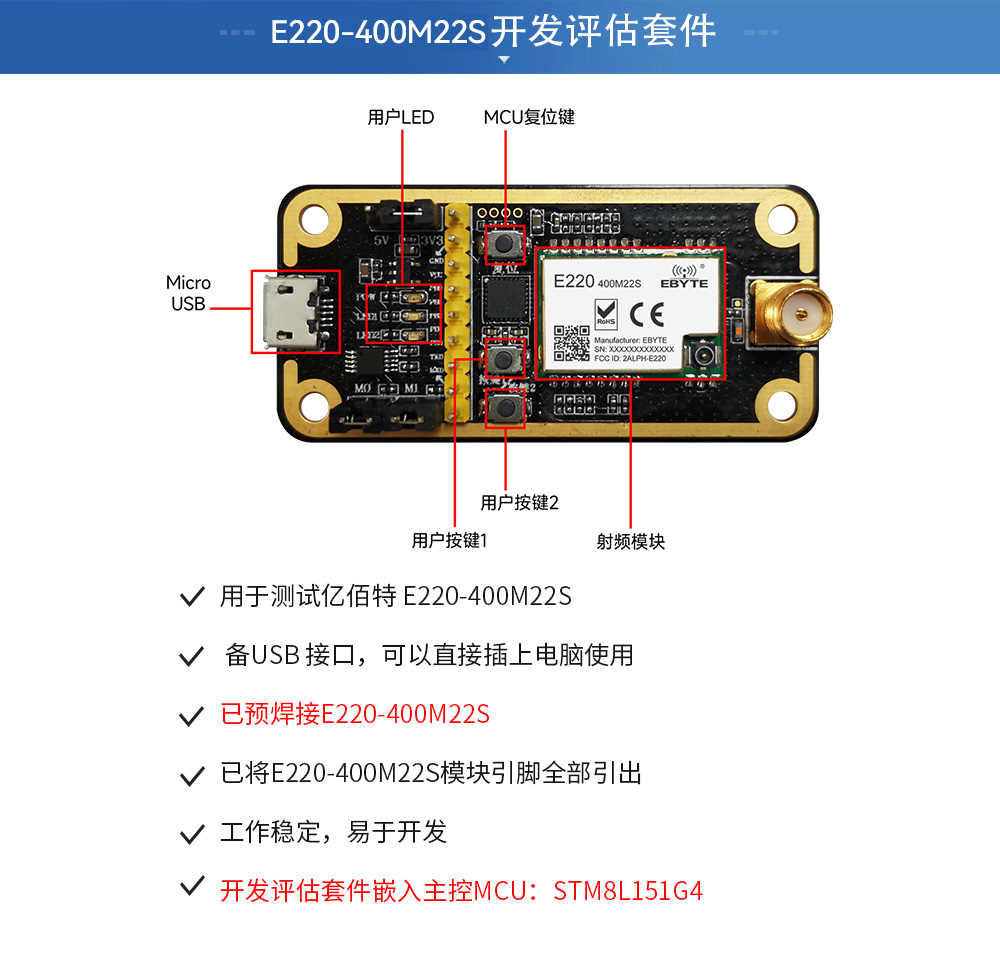

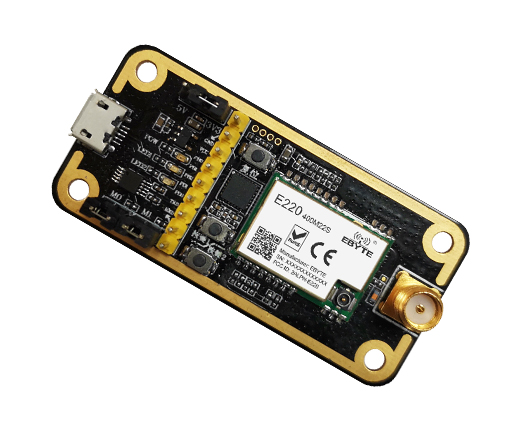

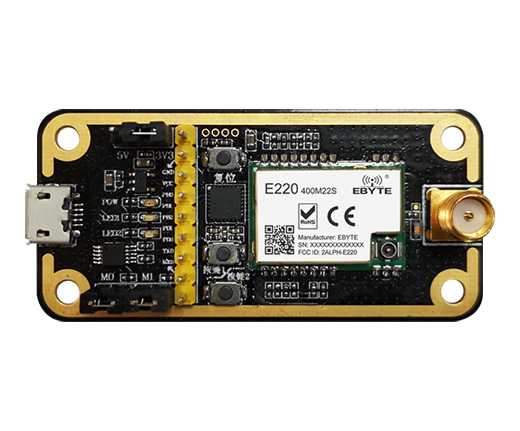

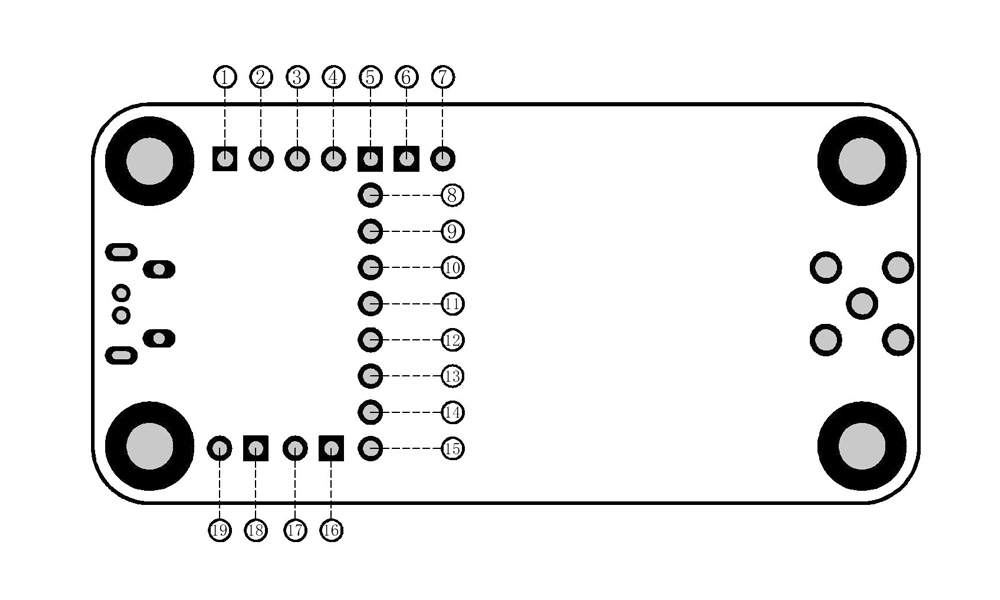

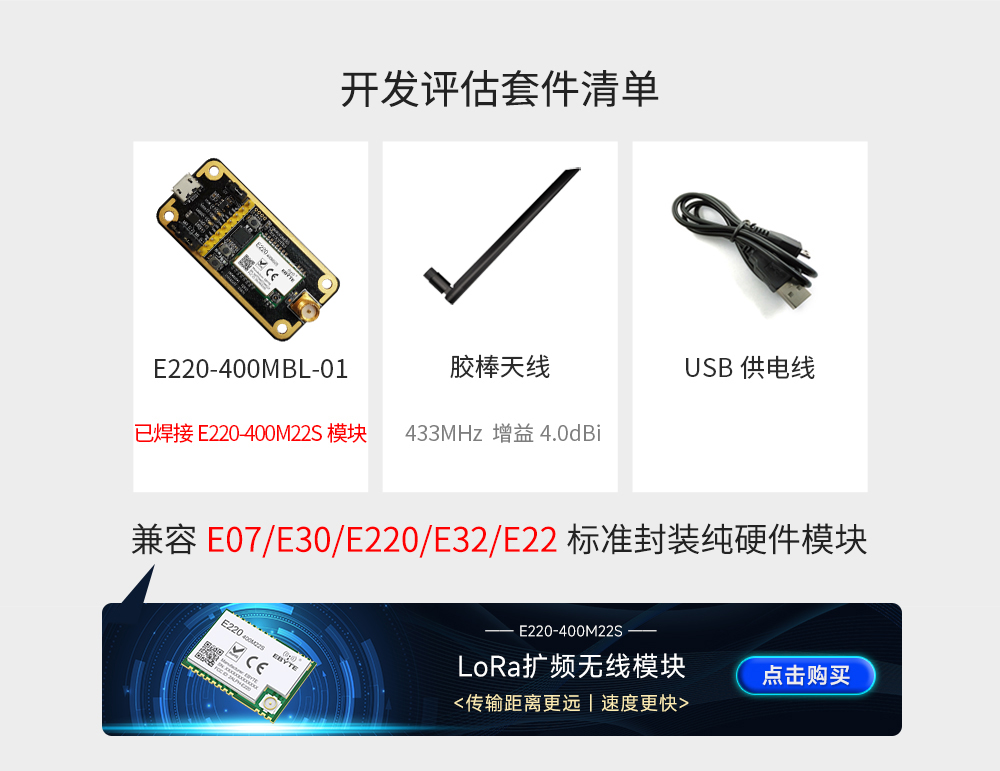

| 序號 | 定義 | 功能說明 |
| 1 | 3.3V | 3.3V 電引出腳 |
| 2 | 3.3V | 3.3V 電引出腳 |
| 3 | GND | 底板參考地 |
| 4 | GND | 底板參考地 |
| 5 | 3.3V | 3.3V 電引出腳 |
| 6 | GND | 底板參考地 |
| 7 | REST | MCU 外部復位引腳 |
| 8 | SWIM | MCU 的 SWIM 引腳 |
| 9 | 3.3V | 3.3V 電引出腳 |
| 10 | VCC | 模塊供電引腳，需要與 9 號引腳短接給模塊供電 |
| 11 | PC6 | MCU 普通 IO |
| 12 | PC5 | MCU 普通 IO |
| 13 | PB3 | MCU 普通 IO |
| 14 | PB2 | MCU 普通 IO |
| 15 | PB1 | MCU 普通 IO |
| 16 | PB0 | MCU 普通 IO |
| 17 | M1 | 模塊模式切換引腳（詳見模塊產品手冊） |
| 18 | M0 | 模塊模式切換引腳（詳見模塊產品手冊） |
| 19 | PD1 | MCU 普通 IO |
| 20 | PD0 | MCU 普通 IO |
| 21 | GND | 底板參考地 |
| 22 | GND | 底板參考地 |
| 23 | 5V | 5V 電引出腳 |
| 24 | 5V | 5V 電引出腳 |
| 產品說明書 |
【用戶手冊】E220-400MBL-01_Usermanual_CN  |
| 開發測試 |
| 【電路原理圖】E220-M |
| 【開源代碼示例】E220-400MBL-01_代碼工程 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://hivx.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EWM220M-900T22S | UART | LoRa方案 | 868M 915M | 22 | 5 | 2.4~62.5k | 貼片 | 14*20 | 國產方案、低成本、小尺寸、透傳、LoRa無線串口模塊 | ||
| EWM220M-400T22S | UART | LoRa方案 | 433M | 22 | 5 | 2.4~62.5k | 貼片 | 14*20 | 國產方案、低成本、小尺寸、透傳、LoRa無線串口模塊 | ||
| E220-400M33S | SPI | LLCC68 | 400M | 33 | 16 | 1.76~62.5k 0.6~300k | 貼片 | 38.5*24 | 新一代 LoRa擴頻 | ||
| E220-900MBL-02 | USB | - | - | - | - | - | - | - | E220-900MM22S開發評估套件 | ||
| E220-400MBL-02 | USB | - | - | - | - | - | - | - | E220-400MM22S開發評估套件 | ||
| E220-900MM22S | SPI | LLCC68 | 850M 930M | 21~22 | 6 | 1.76～62.5k | 貼片式 | 10*10*2.5 | 全新的LoRa調制技術、超遠傳輸距離 | ||
| E220-400MM22S | SPI | LLCC68 | 410M 493M | 22 | 6 | 1.76～62.5k | 貼片式 | 10*10*2.5 | 全新的LoRa調制技術、超遠傳輸距離 | ||
| E220-230T30D | UART | LLCC68 | 220M 236M | 30 | 10 | 2.4~62.5k | 插針式 | 24*43 | 新一代 LoRa擴頻 | ||
| E220-230T30S | UART | LLCC68 | 220M 236M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | 新一代LoRa擴頻 | ||
| E220-900MBL-01 | USB | - | - | - | - | - | - | 53*27 | E220-900M22S開發評估套件 | ||
| E220-400MBL-01 | USB | - | - | - | - | - | - | 53*27 | E220-400M22S開發評估套件 | ||
| E220P-400T22S | UART | LLCC68 | 433M 470M | 22 | 7 | 2.4~62.5k | 貼片 | 16*26 | 新一代 LoRa擴頻 | ||
| E220-400R30D | UART | LLCC68 | 433M 470M | 30 | 10 | 2.4~62.5k | 插針式 | 26*48 | 全新 LoRa 擴頻 | ||
| E220-900M22S | SPI | LLCC68 | 868M 915M | 22 | 6 | 1.76~62.5k 0.6~300k | 貼片 | 20*14*2.8 | 新一代 LoRa擴頻 | ||
| E220-400M22S | SPI | LLCC68 | 433M 470M | 22 | 6 | 1.76~62.5k 0.6~300k | 貼片 | 20*14*2.8 | 新一代 LoRa擴頻 | ||
| E220-900TBL-01 | USB | - | - | - | - | - | - | 80*45 | E220-900T22S模塊測試板 | ||
| E220-900TBH-01 | USB | - | - | - | - | - | - | 80*45 | E220-900T30S模塊測試板 | ||
| E220-900T30S | UART | LLCC68 | 868M 915M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | 新一代 LoRa 擴頻 | ||
| E220-900T22S | UART | LLCC68 | 868M 915M | 22 | 5 | 2.4~62.5k | 貼片 | 16*26 | 新一代LoRa擴頻 | ||
| E220-400T22S | UART | LLCC68 | 433M 470M | 22 | 5 | 2.4~62.5k | 貼片 | 16*26 | 新一代 LoRa擴頻 | ||
| E220-400T30S | UART | LLCC68 | 433M 470M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | 新一代 LoRa擴頻 | ||
| E220-400TBH-01 | USB | - | - | - | - | - | - | 80*45 | E220-400T30S模塊測試板 | ||
| E220-400TBL-01 | USB | - | - | - | - | - | - | 80*45 | E220-400T22S模塊測試板 | ||
| E220-400T30D | UART | LLCC68 | 433M 470M | 30 | 10 | 2.4~62.5k | 直插 | 24*43 | 全新 LoRa 擴頻 | ||
| E220-400T22D | UART | LLCC68 | 433M 470M | 22 | 5 | 2.4~62.5k | 直插 | 21*36 | 全新一代 LoRa 擴頻技術 | ||
| E220-900T22D | UART | LLCC68 | 868M 915M | 22 | 5 | 2.4~62.5k | 直插 | 21*36 | 新一代LoRa擴頻 | ||
| E220-900T30D | UART | LLCC68 | 868M 915M | 30 | 10 | 2.4~62.5k | 直插 | 24*43 | 新一代 LoRa 擴頻 | ||
| E220-900M30S | SPI | LLCC68 | 868M 915M | 30 | 10 | 1.76~62.5k 0.6~300k | 貼片 | 38.5*24 | 新一代 LoRa擴頻 | ||
| E220-400M30S | SPI | LLCC68 | 433M 470M | 30 | 10 | 1.76~62.5k 0.6~300k | 貼片 | 38.5*24 | 新一代 LoRa擴頻 |
