規格：2DI+2AI+4DO
安裝方式：導軌安裝
產品尺寸：102*74*23mm

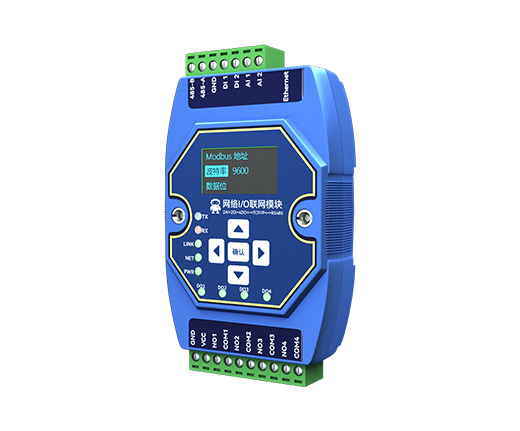

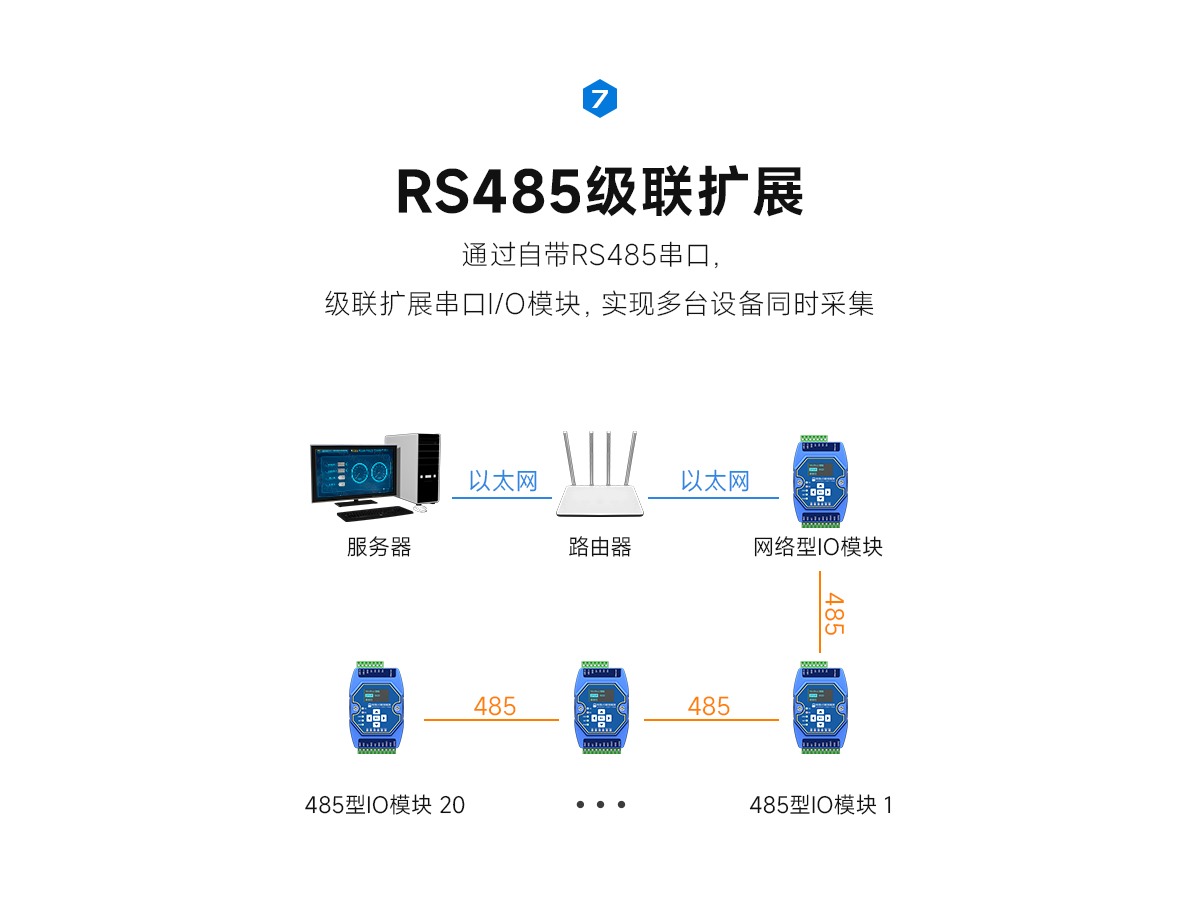

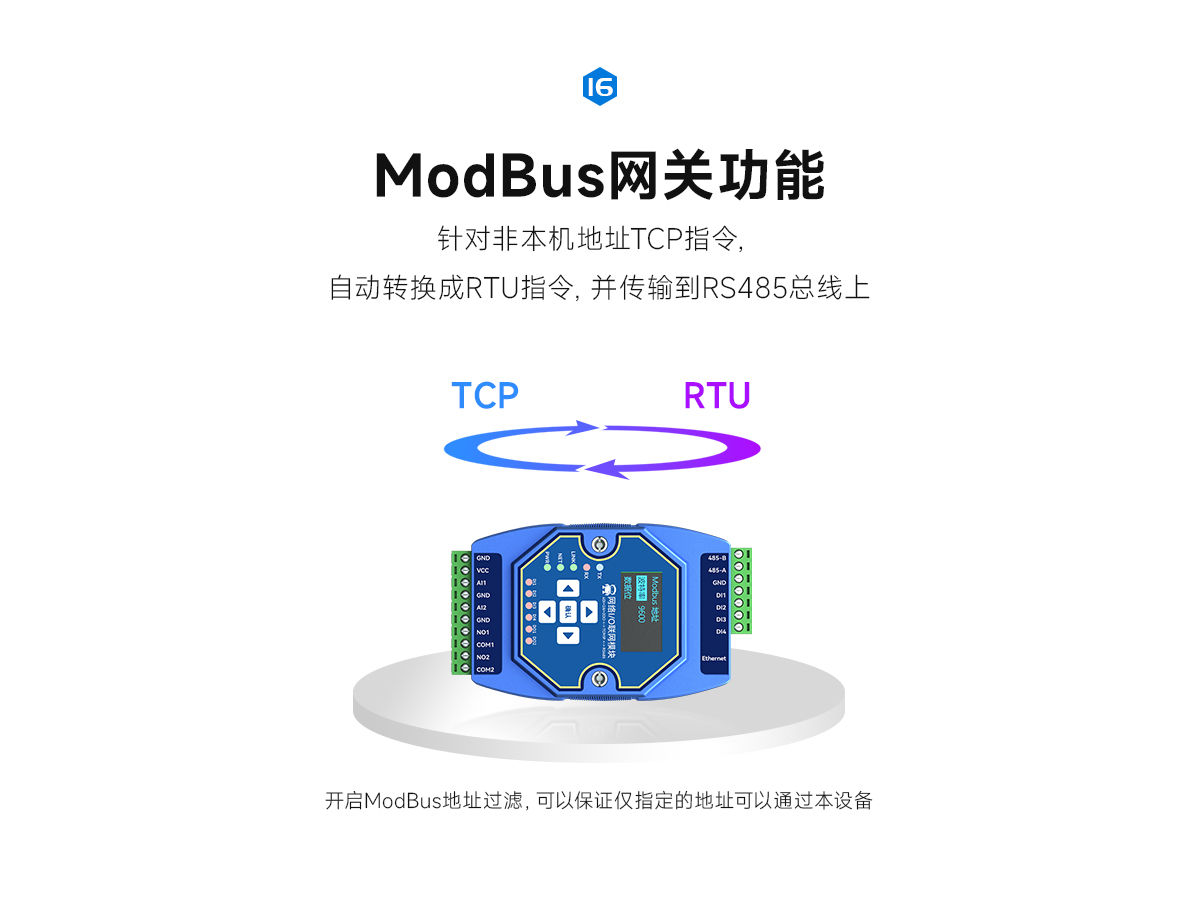

產品簡介：ME31-AAAX2240是帶有4路A型繼電器輸出和2路模擬量(0-20mA/4-20mA)輸入，2路干接點輸入檢測，支持Modbus TCP協議或Modbus RTU協議進行采集控制，同時設備也可作為簡易的Modbus網關使用（自動將非本機Modbus地址的指令通過串口/網口發出）的網絡I/O聯網模塊。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 參數名稱 | 參數值 |
工作電壓 | DC8～28V |
電源指示 | 藍色LED指示 |
通訊接口 | RJ45、RS485 |
波特率 | 9600bps（可自定義） |
通訊協議 | 標準Modbus TCP、Modbus RTU協議 |
設備地址 | 可通過Modbus指令和上位機修改 |
DI路數 | 2路 |
輸入類型 | 默認干節點 |
采集頻率 | 1 kHz |
輸入指示 | LED屏幕顯示 |
AI路數 | 2路 |
采集特性 | 單端輸入 |

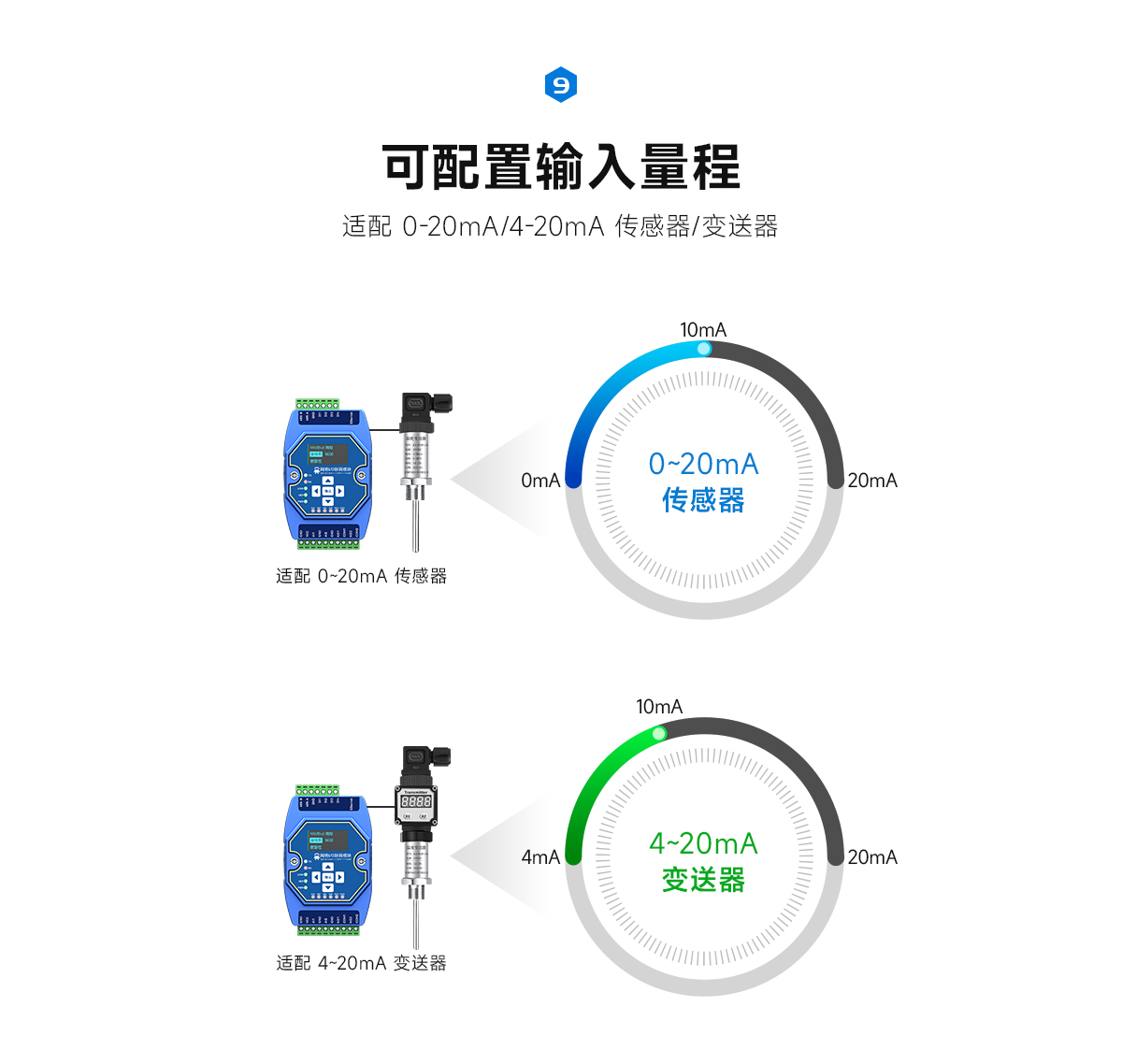

輸入類型 | 0-20mA、4-20mA |
AI分辨率 | 1‰ |
采集頻率 | 10Hz |
輸入指示 | LED屏幕顯示 |
DO路數 | 4路 |
DO輸出類型 | A型繼電器 |

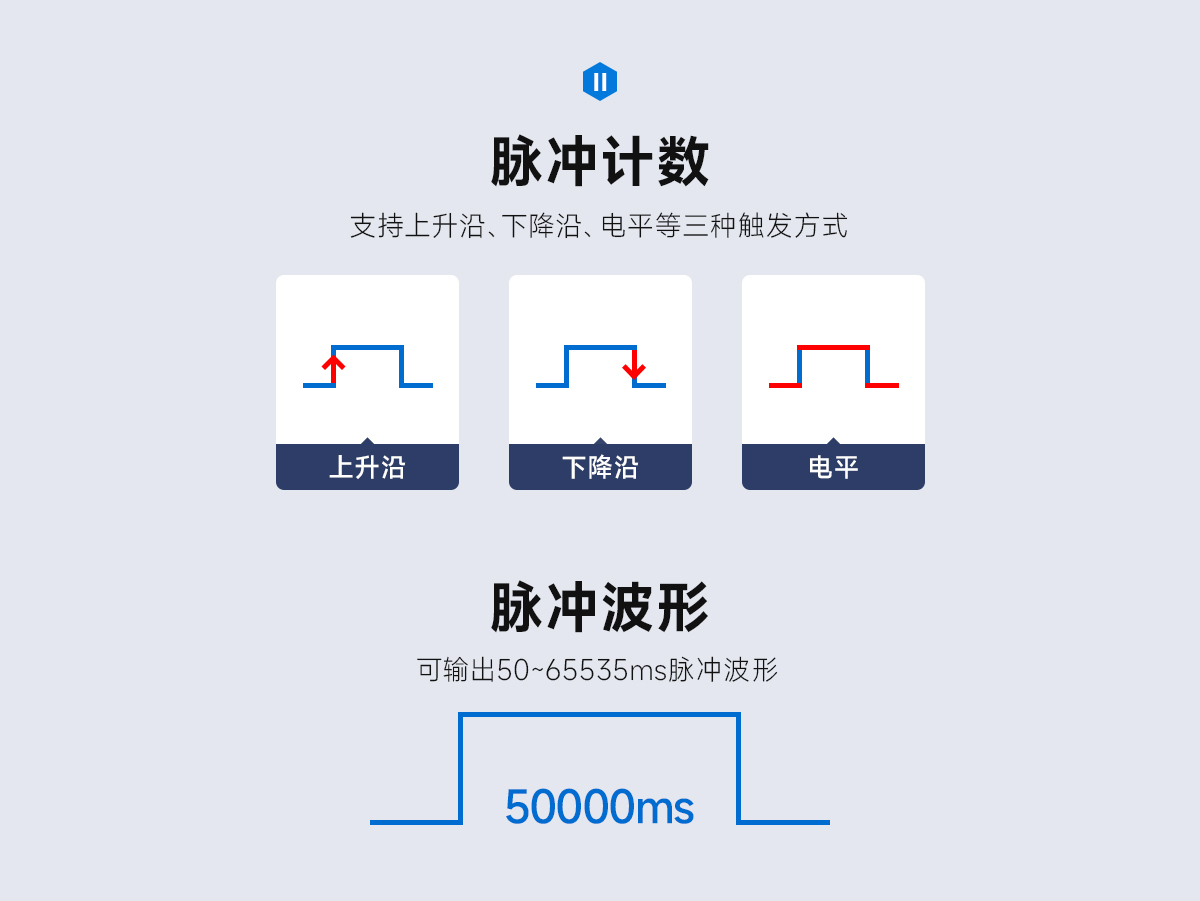

DO輸出模式 | 電平輸出、脈沖輸出 |
繼電器觸點容量 | 30V/7A、250V/7A |
輸出指示 | 紅色LED指示 |
產品重量 | 150 ±5 g |
工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） |
安裝方式 | 導軌安裝 |

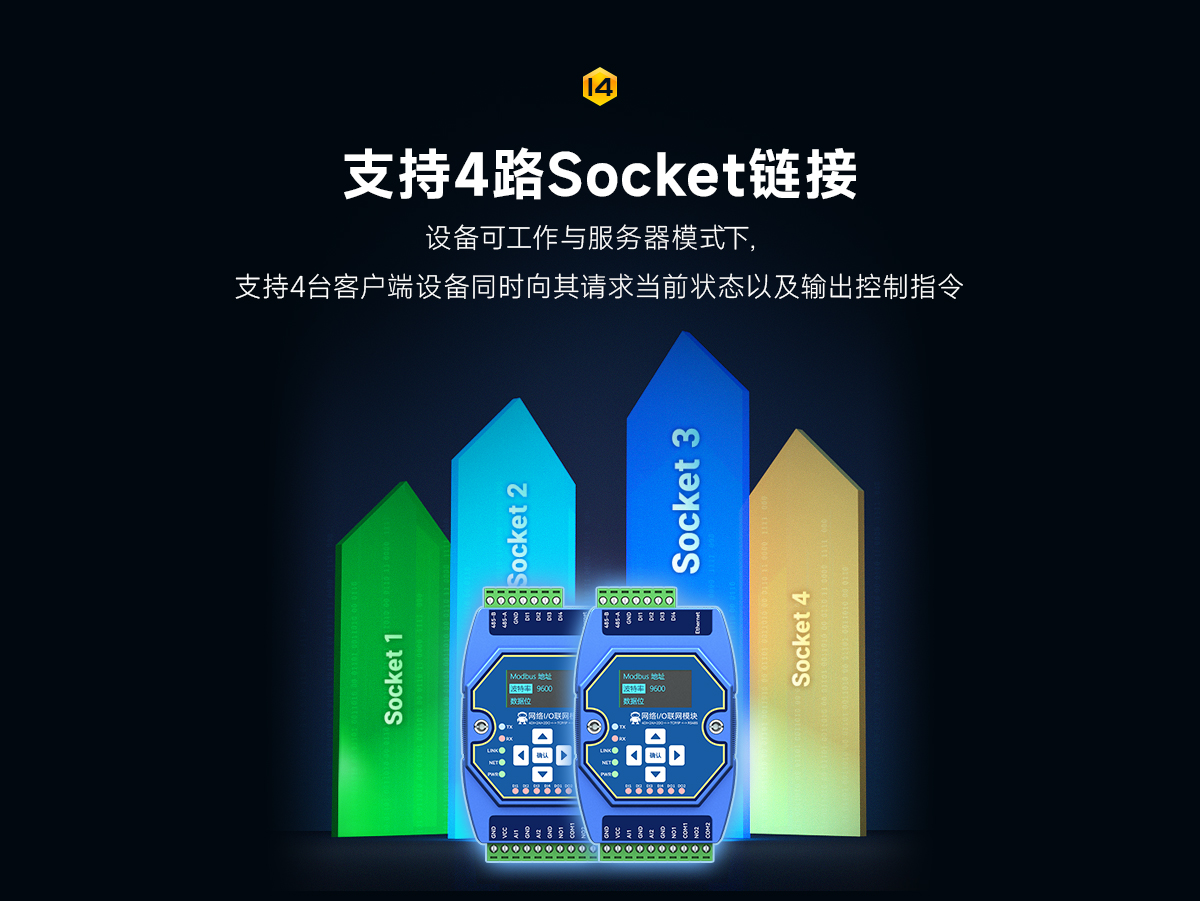

工作模式 | TCP服務器（最多4路客戶端接入） |
本機IP | 192.168.3.7 |
本機端口 | 502 |
子網掩碼 | 255.255.255.0 |
網關地址 | 192.168.3.1 |
DHCP | 關閉 |
本機MAC | 由芯片決定（固定） |
目標IP | www.ebyte.com |
目標端口 | 502 |
DNS服務器 | 8.8.8.8 |

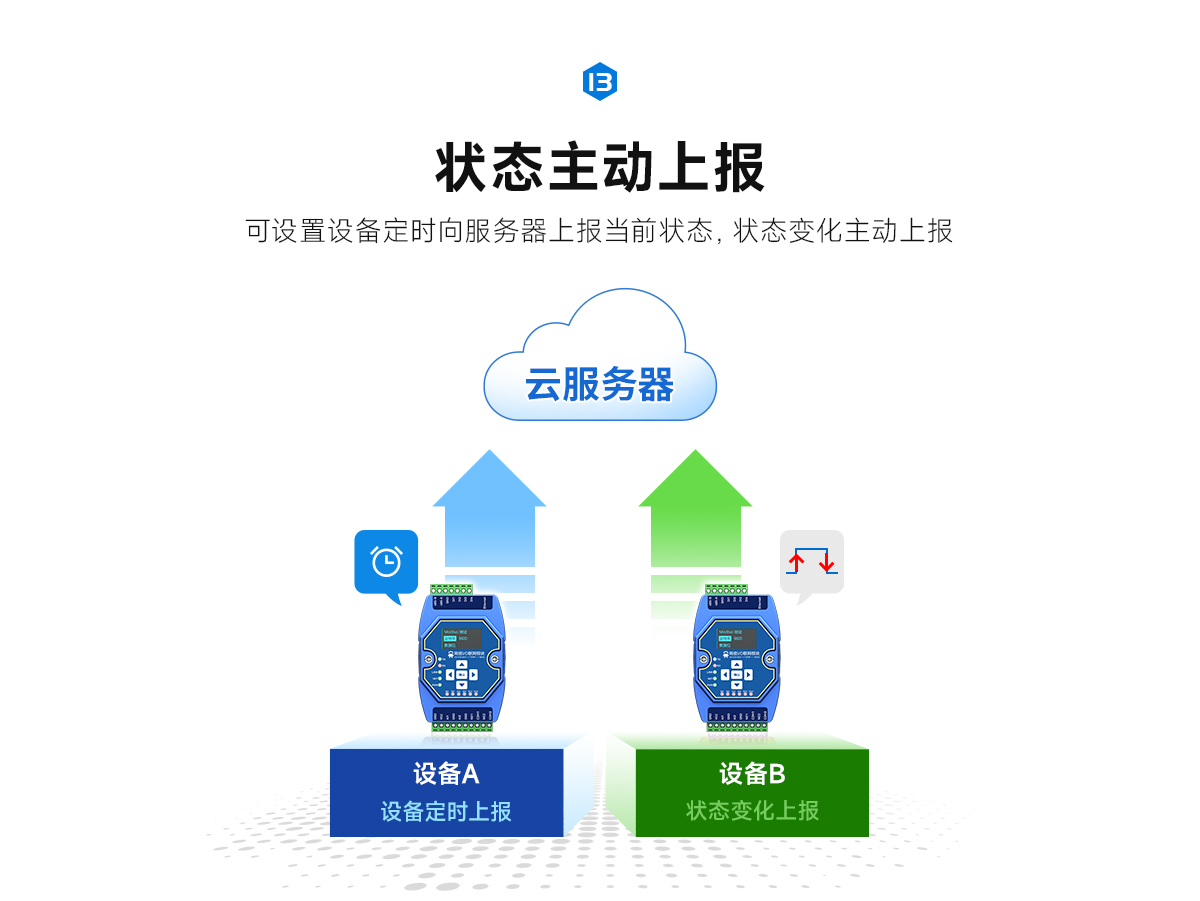

主動上傳 | 關閉 |
波特率 | 9600bps（8種） |
校驗方式 | None（默認）、Odd、Even |
數據位 | 8 |
停止位 | 1 |
Modbus主從 | 從機 |
地址 | 1 |

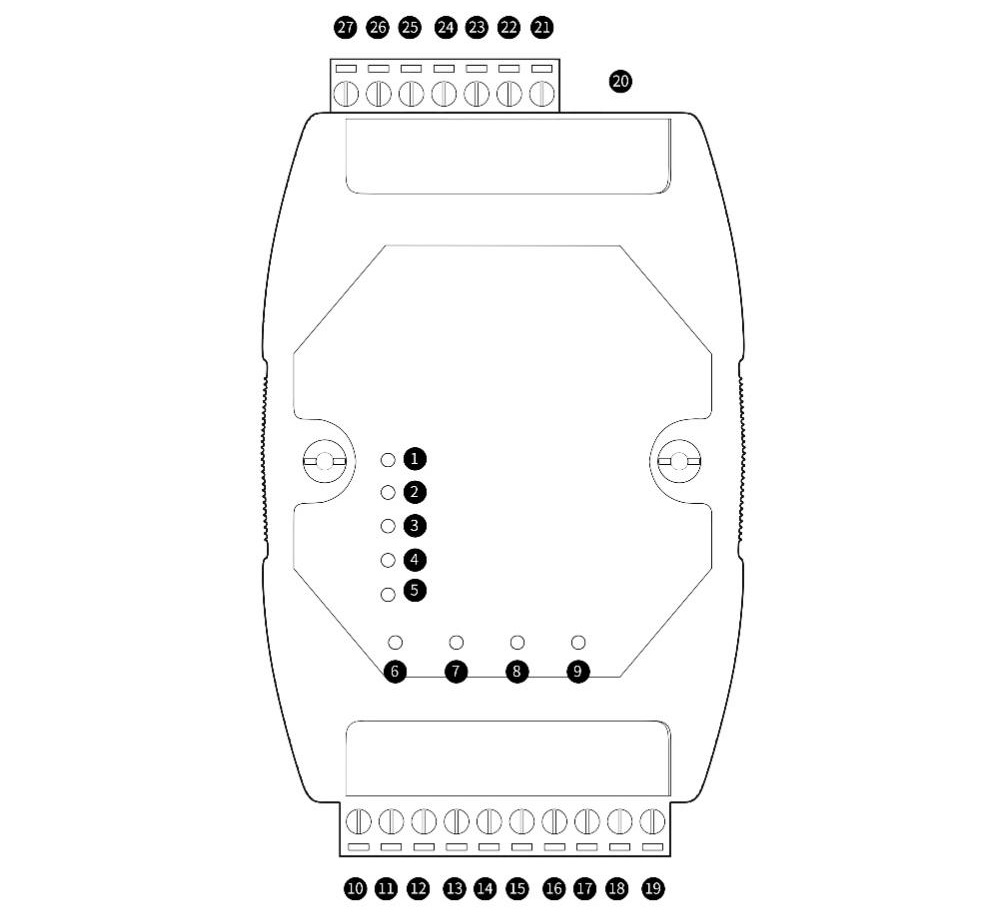

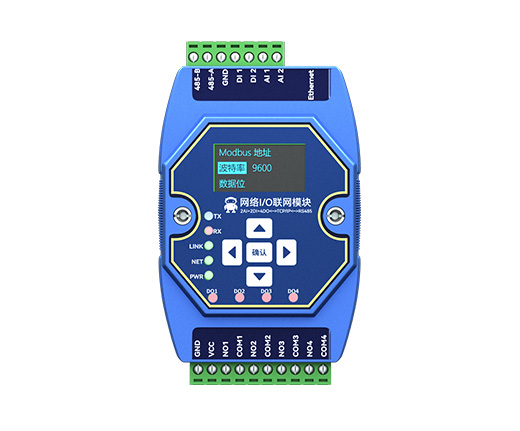

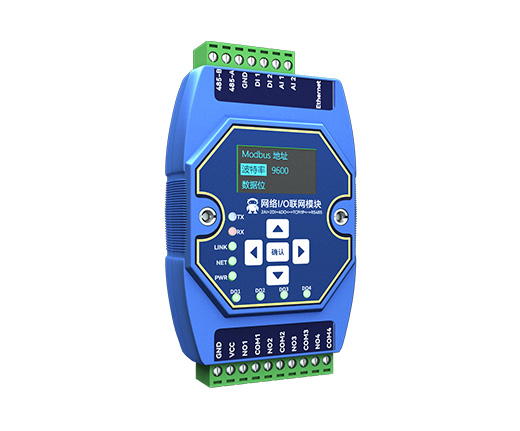

| 序號 | 標簽 | 說明 |
| 1 | TX（LED） | 串口發送數據指示燈 |
| 2 | RX（LED） | 串口接收數據指示燈 |
| 3 | LINK（LED） | 網絡連接指示燈 |
| 4 | NET（LED） | 網絡數據收發指示燈 |
| 5 | PWR（LED） | 建電源輸入指示燈 |
| 6 | DO1（LED） | 第一路繼電器輸出指示燈 |
| 7 | DO2（LED） | 第二路繼電器輸出指示燈 |
| 8 | DO3（LED） | 第三路繼電器輸出指示燈 |
| 9 | DO4（LED） | 第四路繼電器輸出指示燈 |
| 10 | V- | 電源輸入端負極，DC 8V~28V，5.08mm鳳凰端子。 |
| 11 | V+ | 電源輸入端正極，DC 8V~28V，5.08mm鳳凰端子。 |
| 12 | NO1 | 繼電器1常開引腳, 與繼電器1公共端配合使用，5.08mm鳳凰端子。 |
| 13 | COM1 | 繼電器1公共端, 與繼電器1常開引腳配合使用，5.08mm鳳凰端子。 |
| 14 | NO2 | 繼電器2常開引腳, 與繼電器2公共端配合使用，5.08mm鳳凰端子。 |
| 15 | COM2 | 繼電器2公共端, 與繼電器2常開引腳配合使用，5.08mm鳳凰端子。 |
| 16 | NO3 | 繼電器3常開引腳, 與繼電器3公共端配合使用，5.08mm鳳凰端子。 |
| 17 | COM3 | 繼電器3公共端, 與繼電器3常開引腳配合使用，5.08mm鳳凰端子。 |
| 18 | NO4 | 繼電器4常開引腳, 與繼電器4公共端配合使用，5.08mm鳳凰端子。 |
| 19 | COM4 | 繼電器4公共端, 與繼電器4常開引腳配合使用，5.08mm鳳凰端子。 |
| 20 | Ethernet | 以太網接口，標準RJ45接口。 |
| 21 | AI2 | 模擬量輸入通道2，支持0到20mA電流輸入，5.08mm鳳凰端子。 |
| 22 | AI1 | 模擬量輸入通道1，支持0到20mA電流輸入，5.08mm鳳凰端子。 |
| 23 | DI2 | 開關量輸入通道2，支持干接點接入，5.08mm鳳凰端子。 |
| 24 | DI1 | 開關量輸入通道1，支持干接點接入，5.08mm鳳凰端子。 |
| 25 | GND | 信號地。 |
| 26 | 485-A | RS485 接口 A 與外接設備接口 A 相連 |
| 27 | 485-B | RS485 接口 B 與外接設備接口 B 相連 |
