規格：8DI
通信接口：RJ45、RS485
工作電壓：DC 8～28V
產品重量：135±5 g
產品尺寸：121*72*34mm

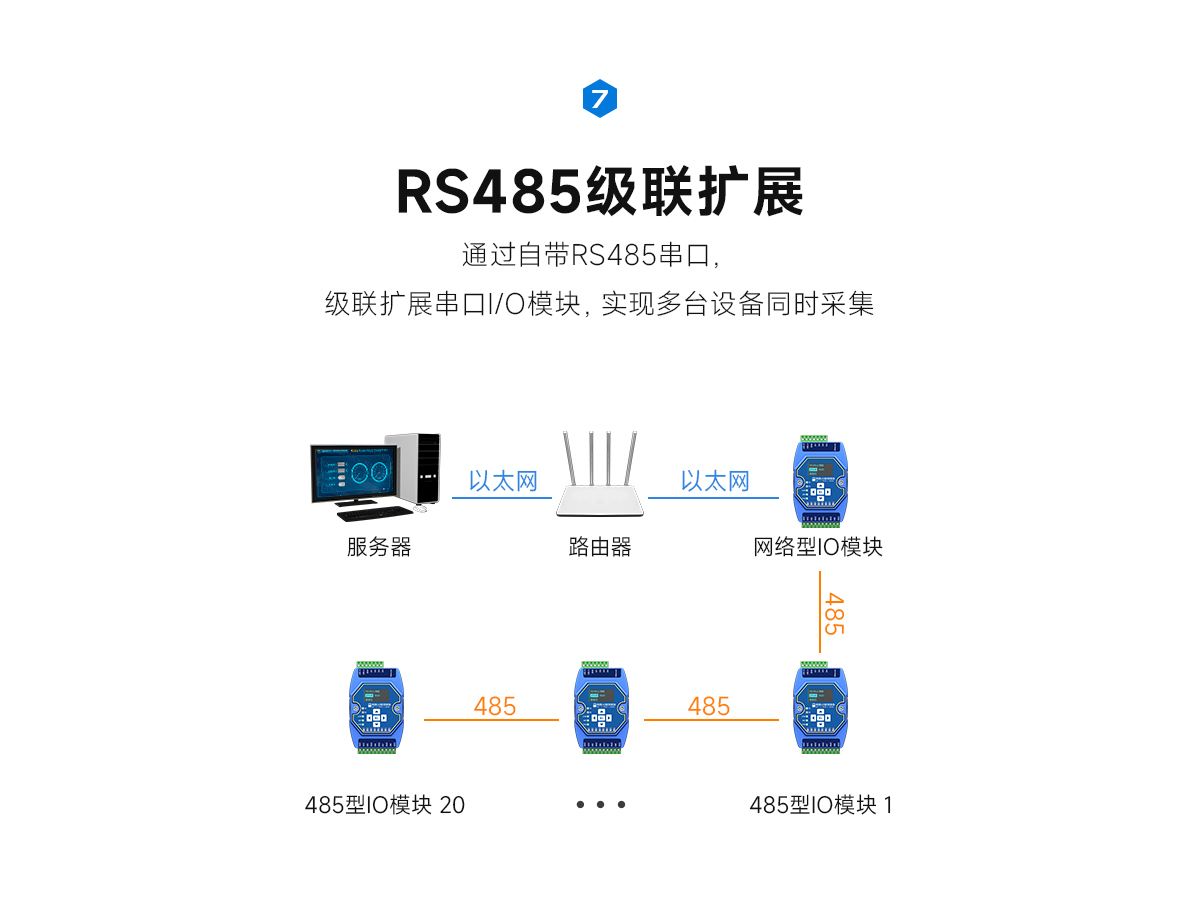

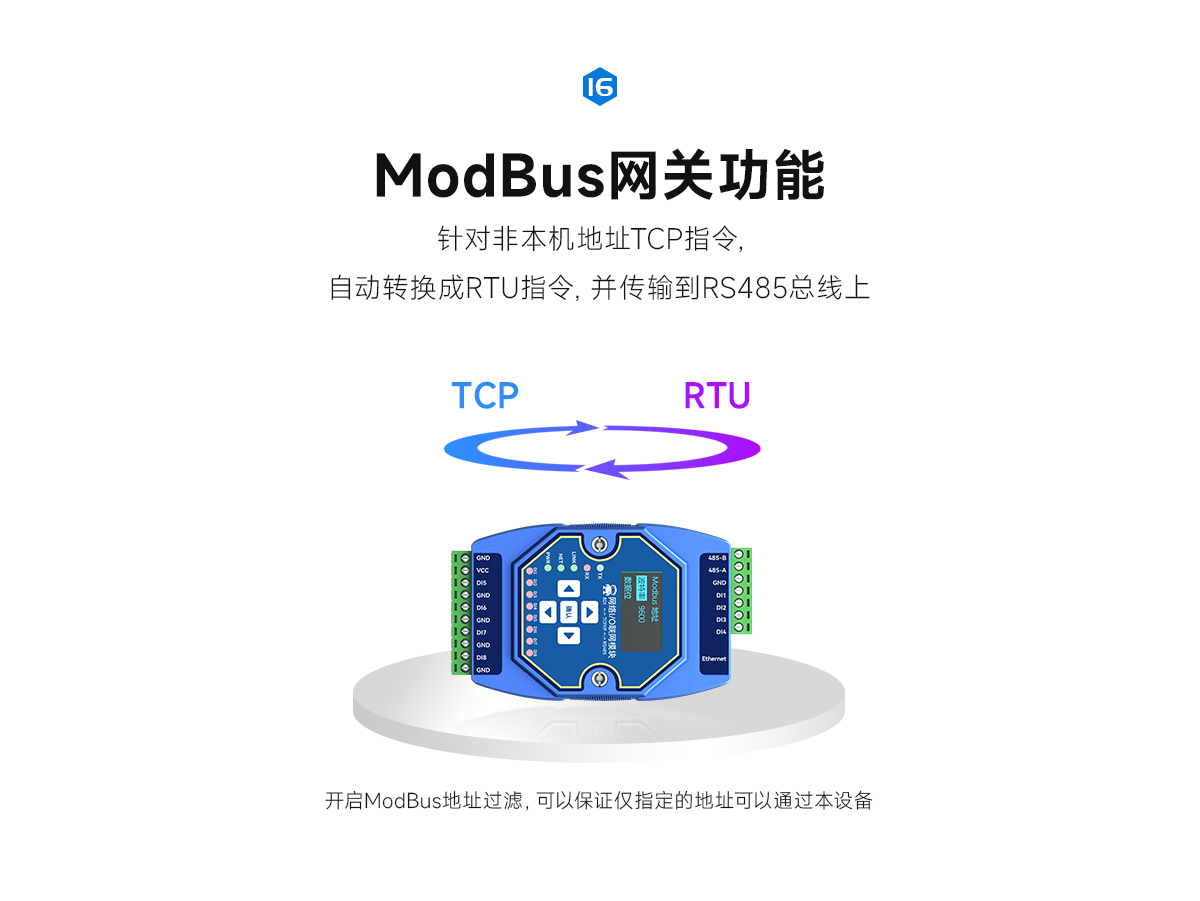

產品簡介：ME31-AXXX8000是帶有8路干接點輸入檢測，支持Modbus TCP協議或Modbus RTU協議進行采集控制，同時設備也可作為簡易的 Modbus網關使用（自動將非本機Modbus地址的指令通過串口/網口發出）的網絡I/O聯網模塊。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC8～28V |
| 電源指示 | 藍色 LED 指示 | |
| 串口 | 通訊接口 | RJ45、RS485 |
| 波特率 | 9600bps（可自定義） | |
| 通訊協議 | 標準 Modbus TCP、Modbus RTU 協議 | |
| MODBUS | 設備地址 | 可通過 Modbus 指令和上位機修改 |
| DI輸入 | DI 路數 | 8路 |
| 輸入類型 | 默認干節點 | |

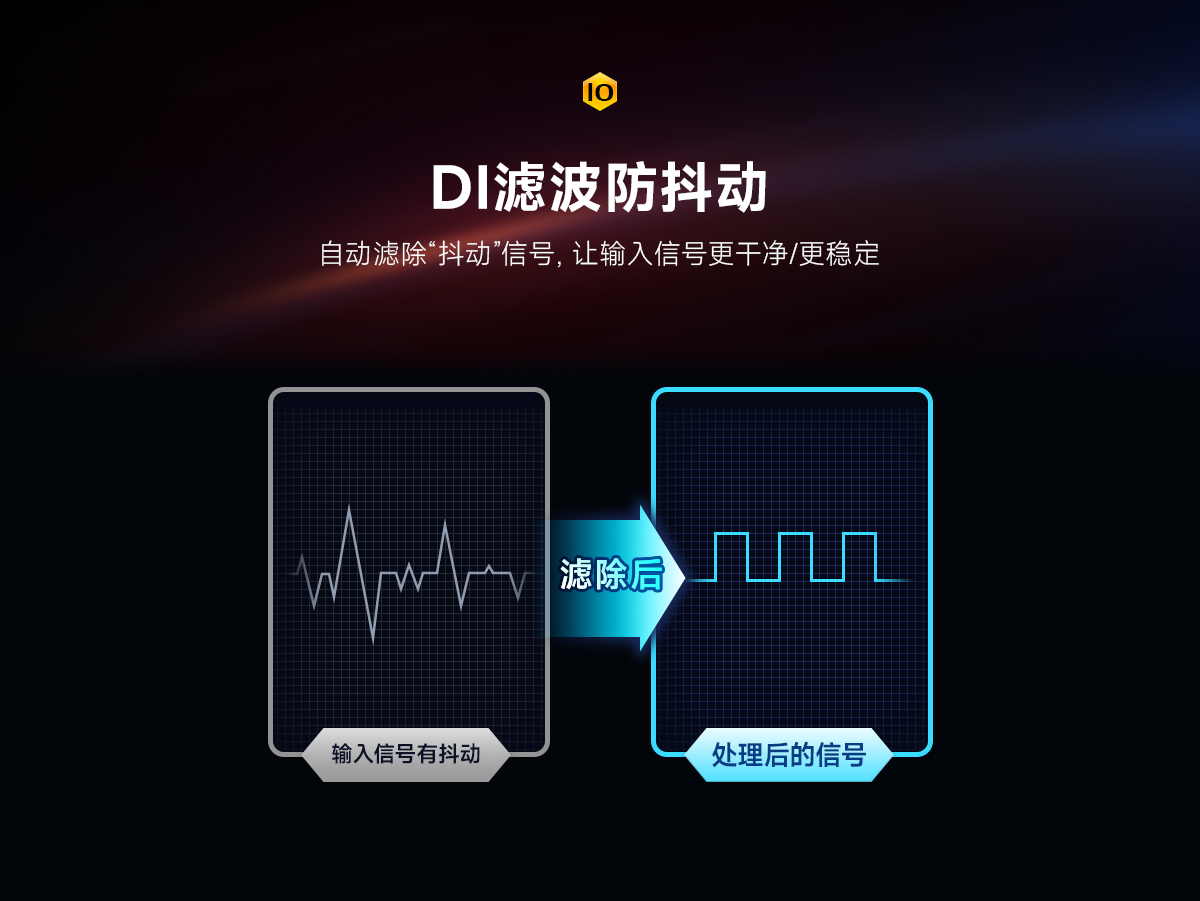

| 采集頻率 | 1 kHz | |

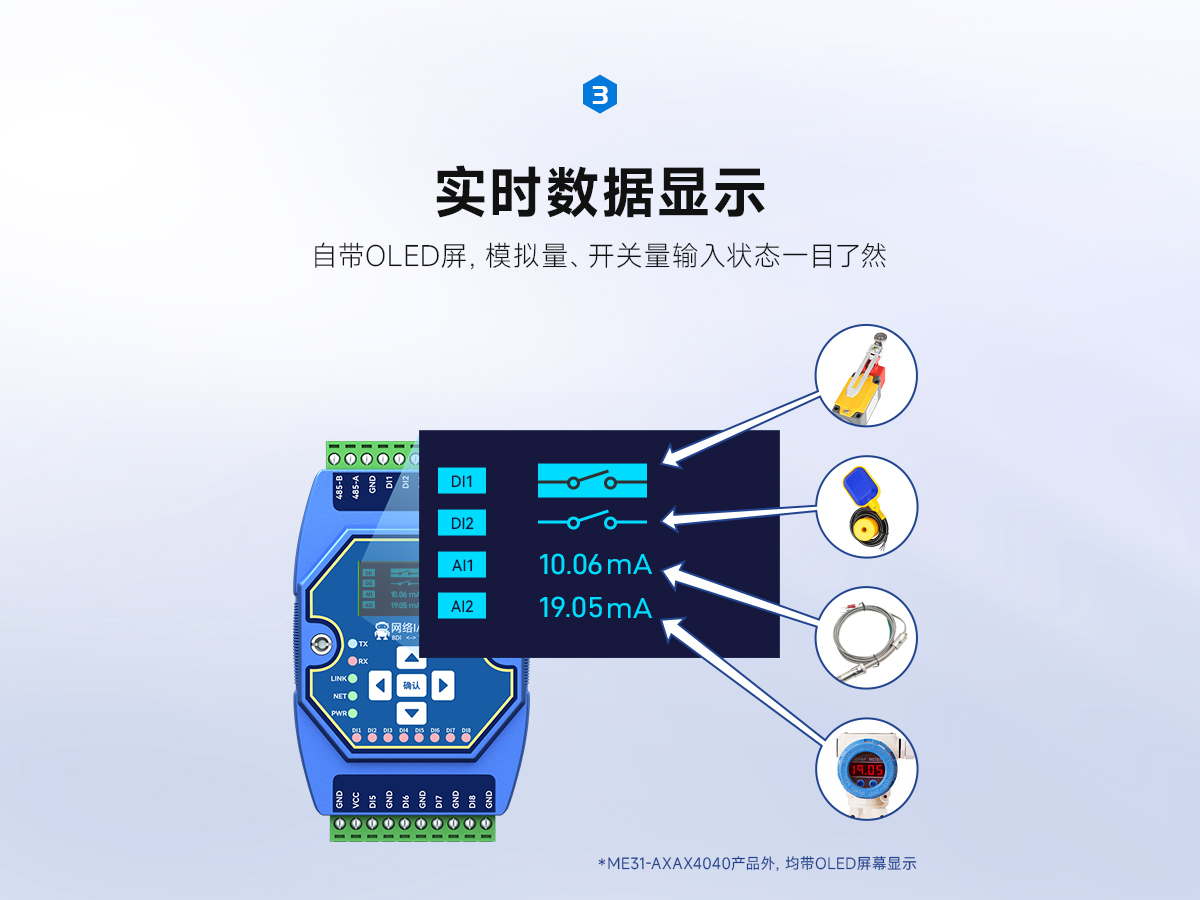

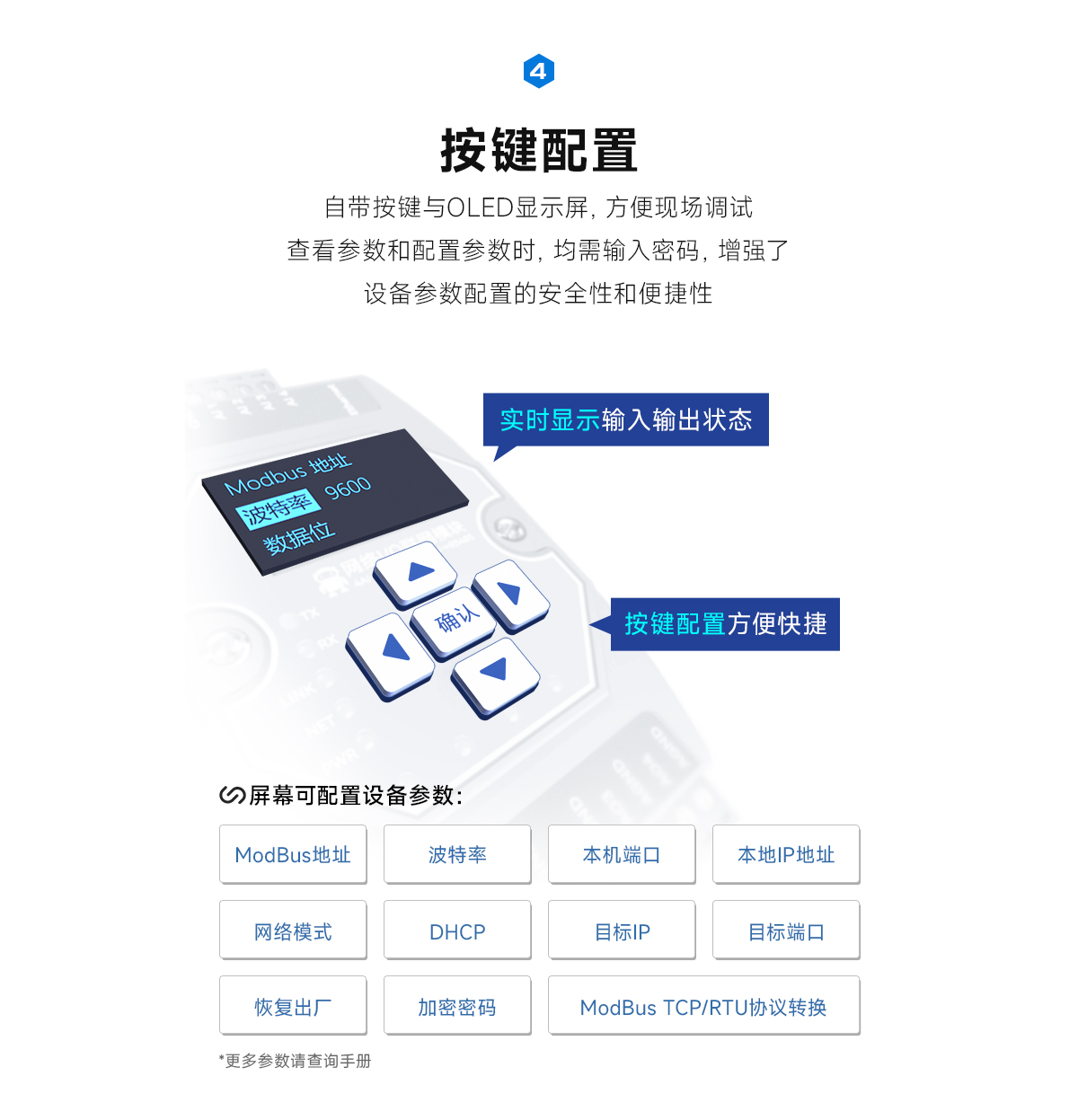

| 輸入指示 | OLED 屏幕顯示、紅色 LED 指示 | |
| 其他 | 產品尺寸 | 121mm * 72mm * 34mm (長*寬*高) |
| 產品重量 | 135 ±5 g | |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 導軌安裝 |
| 類別 | 名稱 | 參數 |
| 以太網參數 | 工作模式 | TCP 服務器（最多 4 路客戶端接入） |
| 本機 IP | 192.168.3.7 | |
| 本機端口 | 502 | |
| 子網掩碼 | 255.255.255.0 | |
| 網關地址 | 192.168.3.1 | |
| DHCP | 關閉 | |
| 本機 MAC | 由芯片決定（固定） | |
| 目標 IP | 192.168.3.3 | |
| 目標端口 | 502 | |
| DNS 服務器 | 114.114.114.114 | |

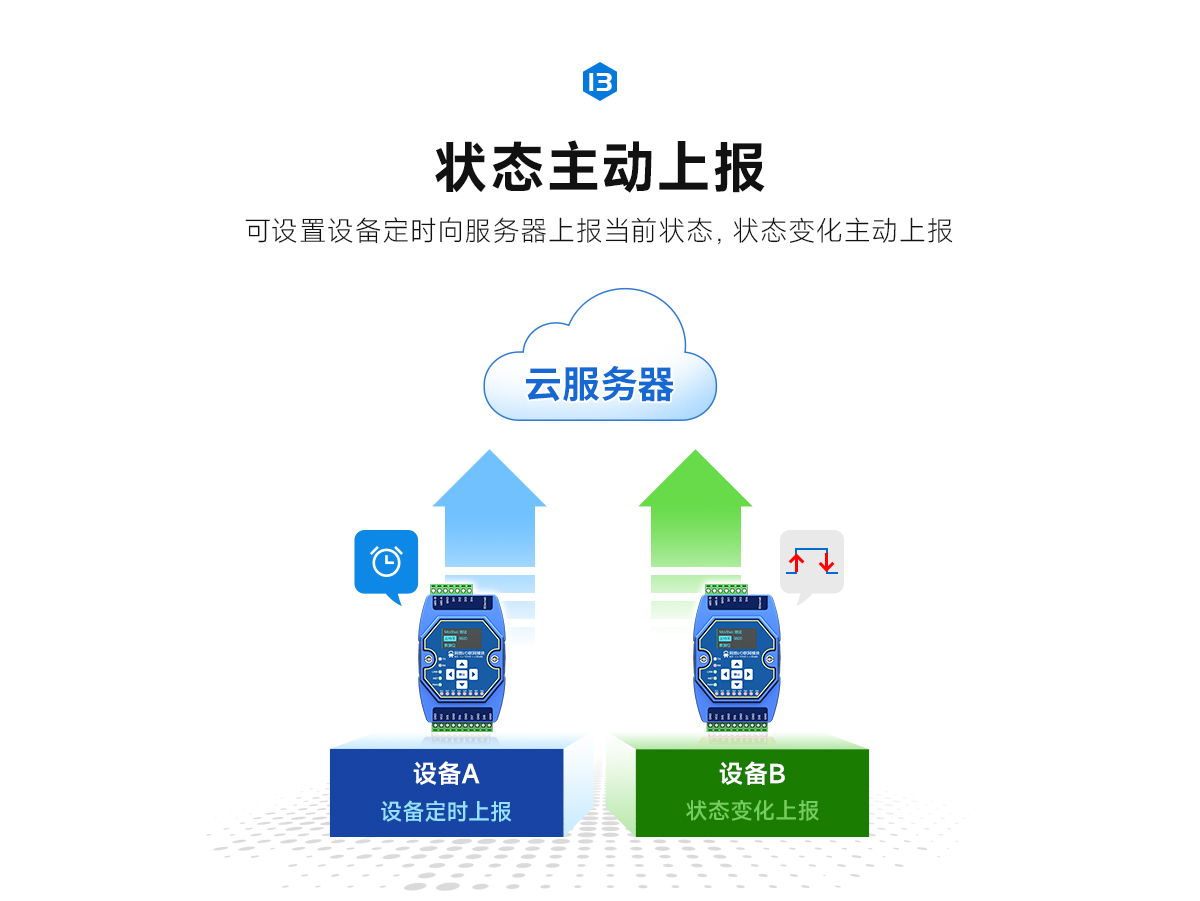

| 主動上傳 | 關閉 | |
| 串口參數 | 波特率 | 9600bps（8 種） |
| 校驗方式 | None（默認）、Odd、Even | |
| 數據位 | 8 | |
| 停止位 | 1 | |
| MODBUS 參數 | Modbus 主從 | 從機 |
| 地址 | 1 |

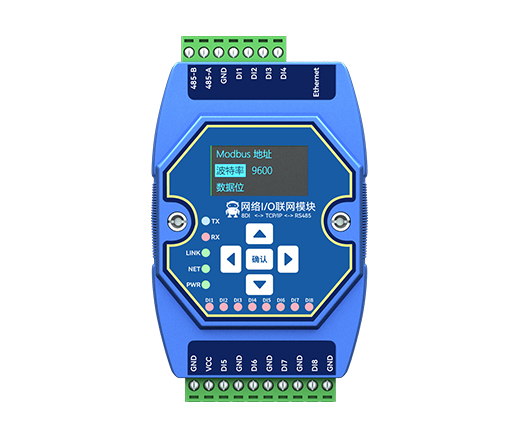

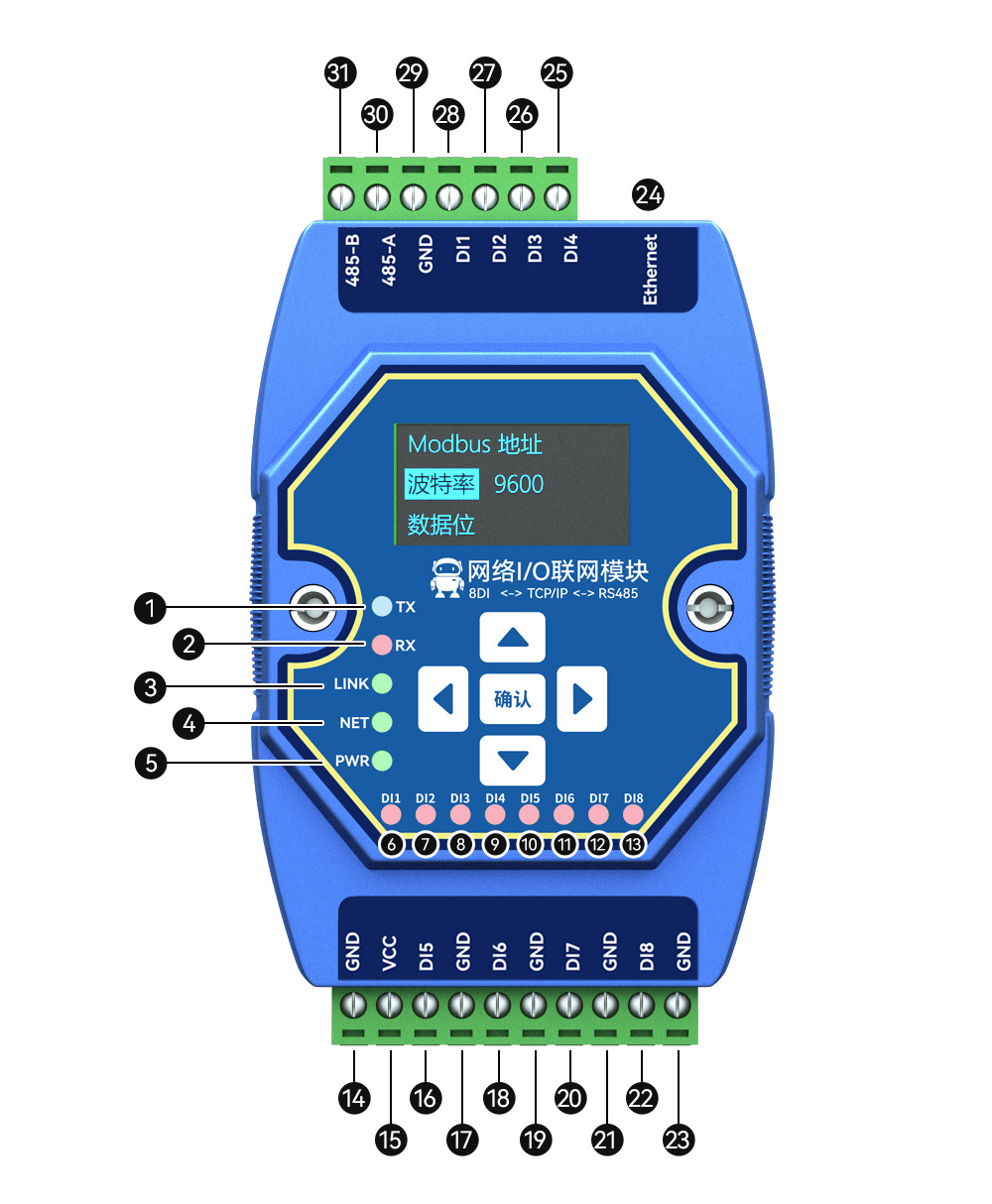

| 序號 | 標簽 | 說明 |
| 1 | TX(LED) | 串口發送數據指示燈 |
| 2 | RX(LED) | 串口接收數據指示燈 |
| 3 | LINK (LED) | 網絡連接指示燈 |
| 4 | NET (LED) | 網絡數據收發指示燈 |
| 5 | PWR (LED) | 電源輸入指示燈 |
| 6 | DI1（LED） | 開關量通道 1 輸入指示燈 |
| 7 | DI2（LED） | 開關量通道 2 輸入指示燈 |
| 8 | DI3（LED） | 開關量通道 3 輸入指示燈 |
| 9 | DI4（LED） | 開關量通道 4 輸入指示燈 |
| 10 | DI5（LED） | 開關量通道 5 輸入指示燈 |
| 11 | DI6（LED） | 開關量通道 6 輸入指示燈 |
| 12 | DI7（LED） | 開關量通道 7 輸入指示燈 |
| 13 | DI8（LED） | 開關量通道 8 輸入指示燈 |
| 14 | GND | 電源輸入端負極，DC 8V~28V，5.08mm 鳳凰端子。 |
| 15 | VCC | 電源輸入端正極，DC 8V~28V，5.08mm 鳳凰端子。 |
| 16 | DI5 | 開關量輸入通道 5，支持干接點接入，5.08mm 鳳凰端子。 |
| 17 | GND | 通道 5 開關量輸入地，5.08mm 鳳凰端子。 |
| 18 | DI6 | 開關量輸入通道 6，支持干接點接入，5.08mm 鳳凰端子。 |
| 19 | GND | 通道 6 開關量輸入地，5.08mm 鳳凰端子。 |
| 20 | DI7 | 開關量輸入通道 7，支持干接點接入，5.08mm 鳳凰端子。 |
| 21 | GND | 通道 7 開關量輸入地，5.08mm 鳳凰端子。 |
| 22 | DI8 | 開關量輸入通道 8，支持干接點接入，5.08mm 鳳凰端子。 |
| 23 | GND | 通道 8 開關量輸入地，5.08mm 鳳凰端子。 |
| 24 | Ethernet | 以太網接口，標準 RJ45 接口。 |
| 25 | DI4 | 開關量輸入通道 4，支持干接點接入，5.08mm 鳳凰端子。 |
| 26 | DI3 | 開關量輸入通道 3，支持干接點接入，5.08mm 鳳凰端子。 |
| 27 | DI2 | 開關量輸入通道 2，支持干接點接入，5.08mm 鳳凰端子。 |
| 28 | DI1 | 開關量輸入通道 1，支持干接點接入，5.08mm 鳳凰端子。 |
| 29 | GND | 通道 1-4 開關量輸入地，5.08mm 鳳凰端子。 |
| 30 | 485-A | 串口的 A 與外接設備 A 接口相連，5.08mm 鳳凰端子。 |
| 31 | 485-B | 串口的 B 與外接設備 B 接口相連，5.08mm 鳳凰端子。 |
