傳輸方式：4G/以太網
工作電壓：DC 8～28V
通信接口：RS485/RS232
產品尺寸：110*85*33mm 產品重量：350±5g

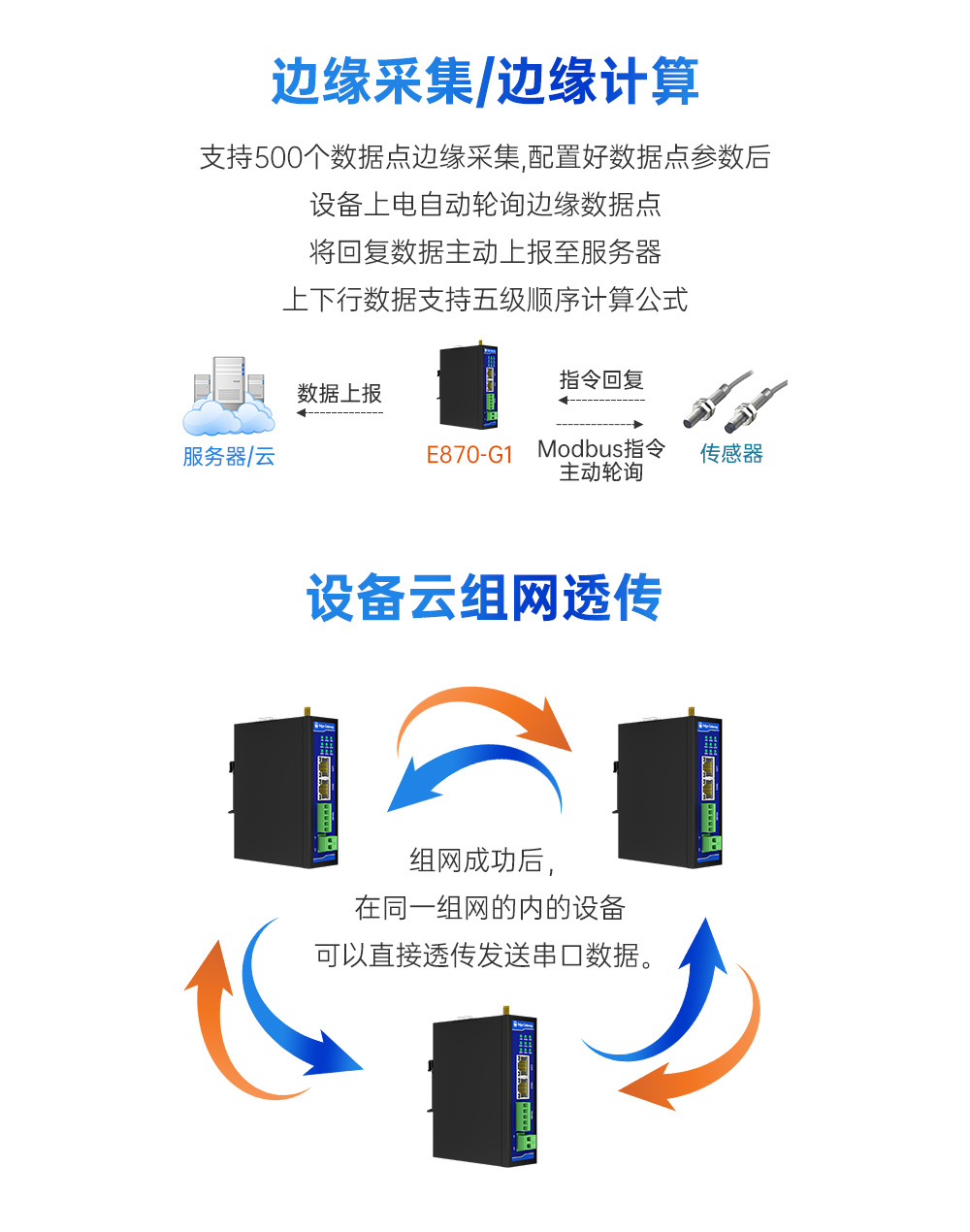

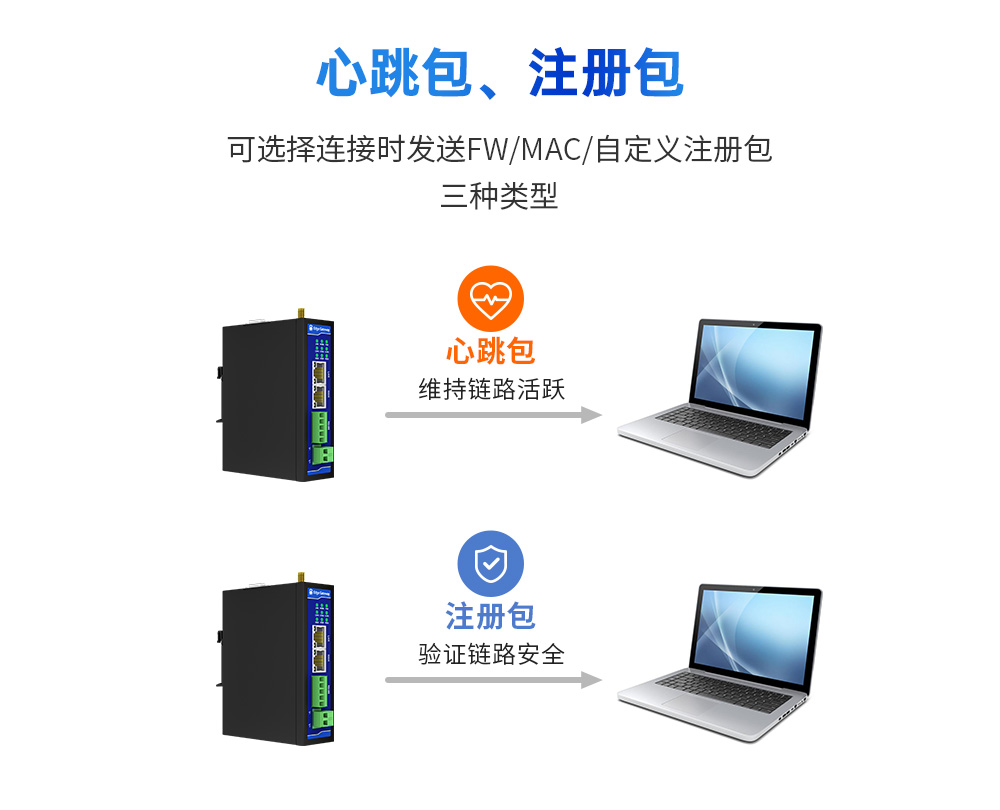

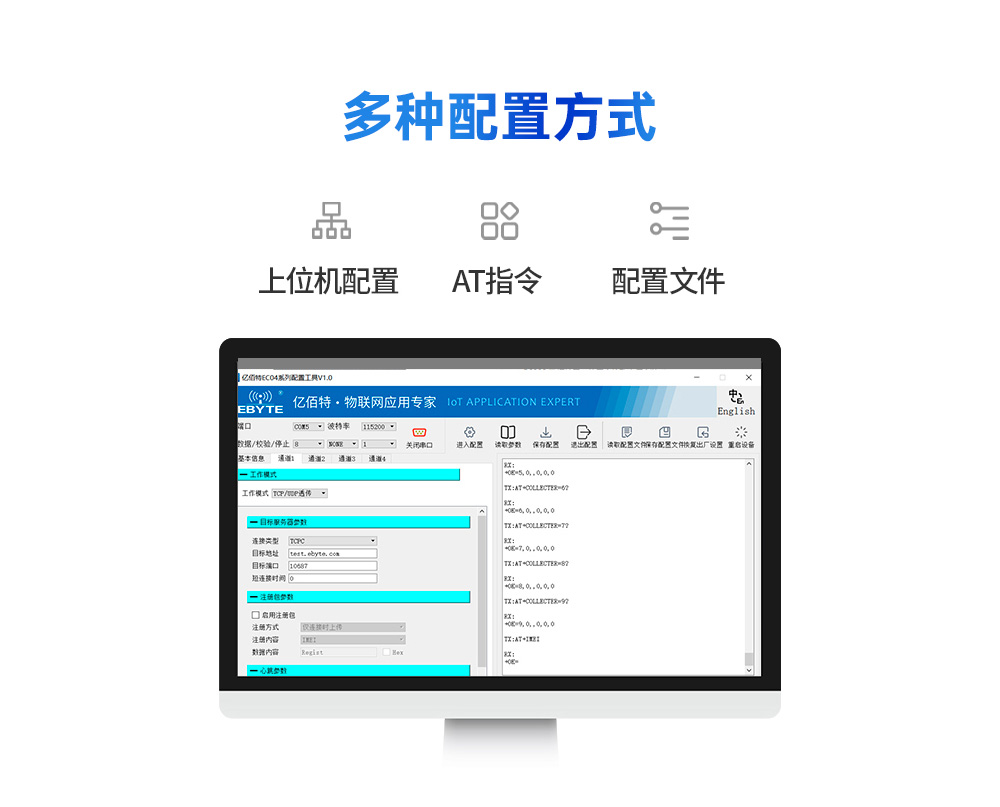

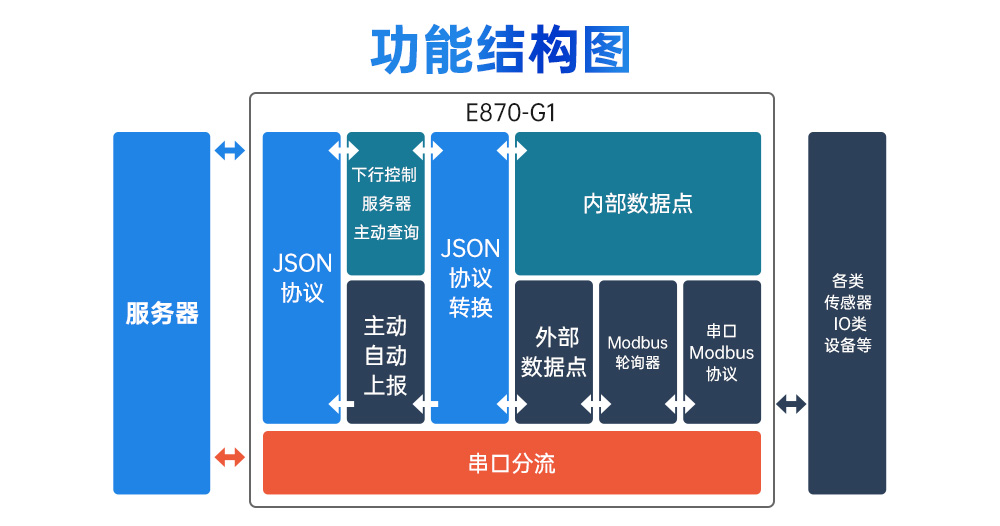

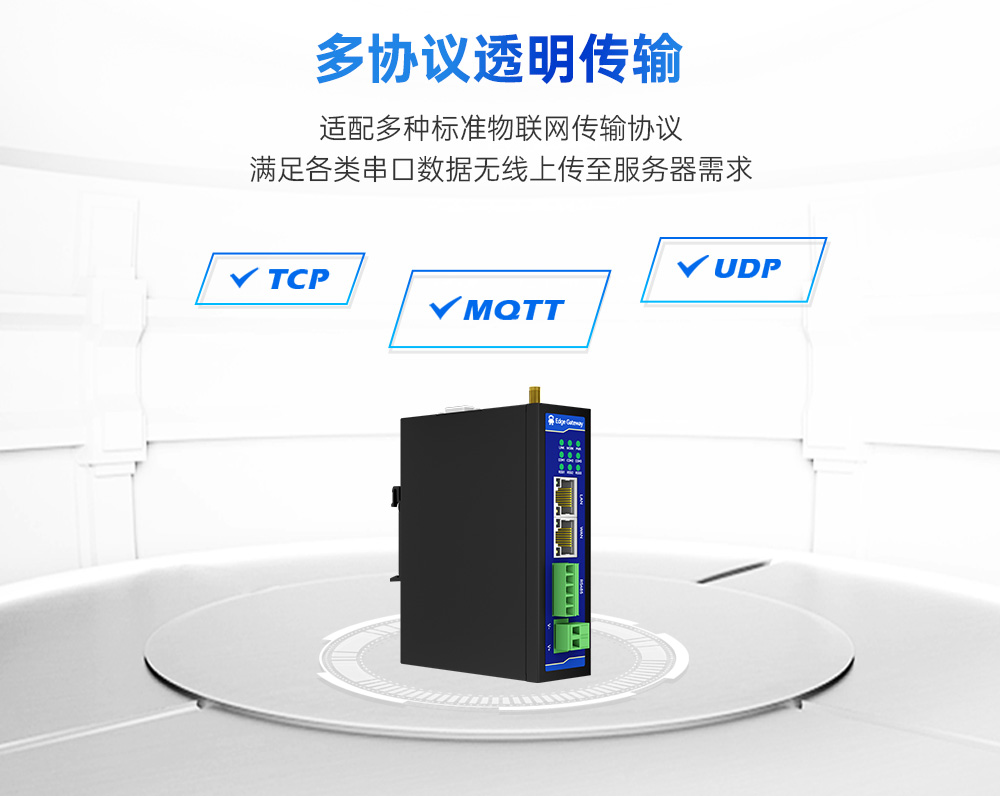

產品簡介：E870-G1邊緣計算網關是基于我司自行研發的通訊協議《億佰特云設備通訊協議》開發的以太網/4G邊緣采集云網關，可通過服務器下發指令到設備達到控制或采集功能；可采集500個邊緣數據點。設備上支持多種協議（TCP、UDP、MQTT）接入服務器，支持心跳包、注冊包設置；同時該產品支持多種配置方式，支持網頁平臺；采用工業級設計標準，保證設備的高可靠性。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC 8～28V |
| 電源指示 | 紅色 LED 指示 | |
| 網口(WAN) | RJ45 | 10/100 自適應 RJ45 以太網接口 |
| 網口(LAN) | RJ45 | 10/100 自適應 RJ45 以太網接口 |
| 串口 1 | 通訊接口 | RS-485 |
| 波特率 | 9600bps（默認） | |
| 通訊協議 | 《億佰特云設備通訊協議》 | |
| 串口 2 | 通訊接口 | RS-485 |
| 波特率 | 9600bps（默認） | |
| 通訊協議 | 《億佰特云設備通訊協議》 | |
| 串口 3 | 通訊接口 | RS-232 |
| 波特率 | 9600bps（默認） | |
| 通訊協議 | 《億佰特云設備通訊協議》 | |
| 其他 | 產品重量 | 350±5g |

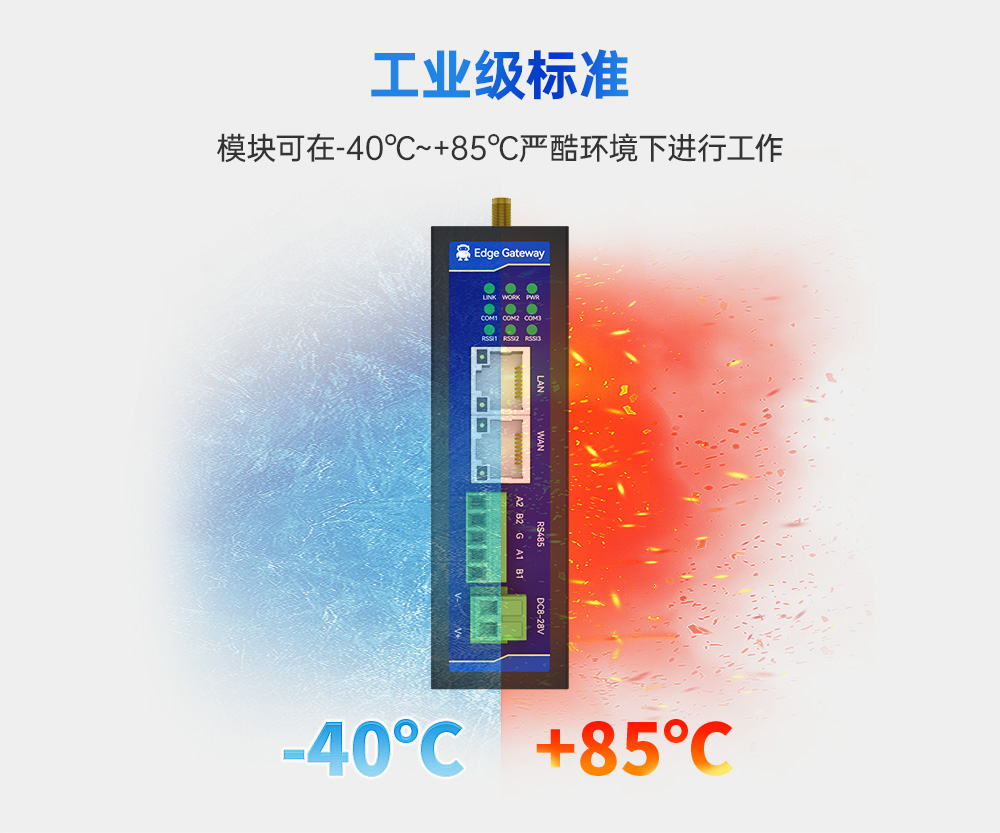

| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 定位孔安裝 |

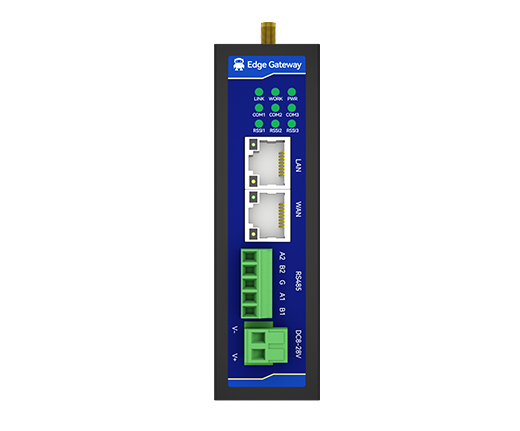

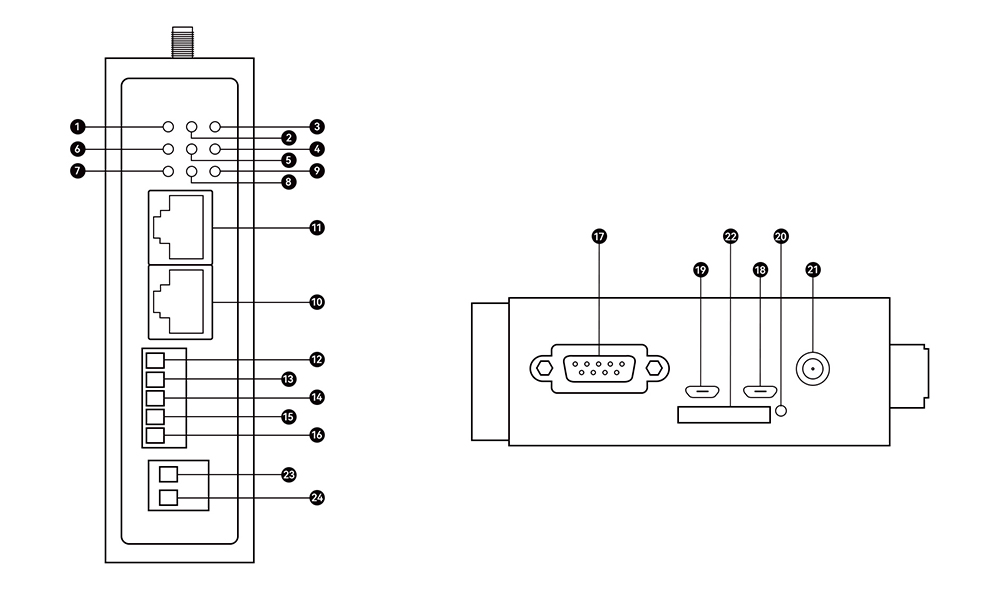

| 編號 | 標簽 | 位置 | 顏色 | 功能描述 |
| 1 | LINK | 左上 | 橙 | 用于指示與服務器連接狀態，云服務器與用戶鏈路共用同一指示燈，只要存在連接指示燈常亮，UDP模式視為連接一直存在 |
| 2 | WORK | 中上 | 綠 | 以太網入網運行指示燈快速，4G入網運行指示燈慢閃,長滅與常亮設備工作異常 |
| 3 | PWR | 右上 | 紅 | 常亮電源輸入 |
| 4 | COM1 | 右中 | 綠 | 串口1數據收發指示 |
| 5 | COM2 | 中中 | 綠 | 串口2數據收發指示 |
| 6 | COM3 | 左中 | 綠 | 串口3數據收發指示 |
| 7 | RSS11 | 左下 | 橙 | 信號等級1，>=7 |
| 8 | RSS12 | 中下 | 橙 | 信號等級2，>=35 |
| 9 | RSS13 | 右下 | 橙 | 信號等級3，>=56 |
| 10 | LAN | 上網口 | —— | LAN連接口 |
| 11 | WAN | 下網口 | —— | WAN連接口 |
| 12 | A2 | 5*3.81mm端子一(上至下) | —— | RS485-2-A |
| 13 | B2 | 5*3.81mm端子二(上至下) | —— | RS485-2-B |
| 14 | G | 5*3.81mm端子三(上至下) | —— | GND |
| 15 | A1 | 5*3.81mm端子四(上至下) | —— | RS485-1-A |
| 16 | B1 | 5*3.81mm端子五(上至下) | —— | RS485-1-B |
| 17 | RS232 | 項部DB9母頭 | —— | RS232接口 |
| 18 | Debug | 頂部靠近4G天線的接口 | —— | 調試接口 |
| 19 | Download | 頂部靠近 RS-232的接口 | —— | |
| 20 | Rload | 頂部4G天線右側 | —— | 短按重啟，長按5-10s恢復出廠按鍵 |
| 21 | 4G | 頂部SMA | —— | 用于4G天線連接 |
| 22 | SIM | 底部卡糟 | —— | SIM卡槽 |

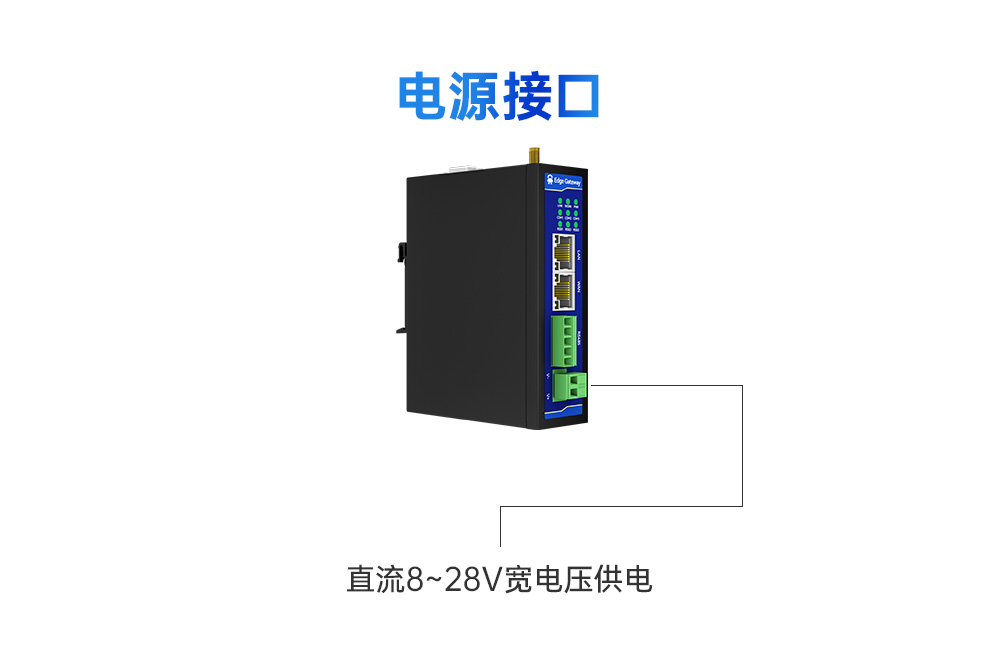

| 23 | V- | 2*3.81mm端子（上至下) | —— | 直流供電接口負極(DC 8-28V) |
| 24 | V+ | 2*3.81mm端子（上至下) | —— | 直流供電接口正極(DC 8-28V) |
