傳輸方式：4G/以太網/WIFI
工作電壓：DC 8～28V
通信接口：RJ45/RS485/RS232
產品尺寸：116*103*33mm 產品重量：340±5g

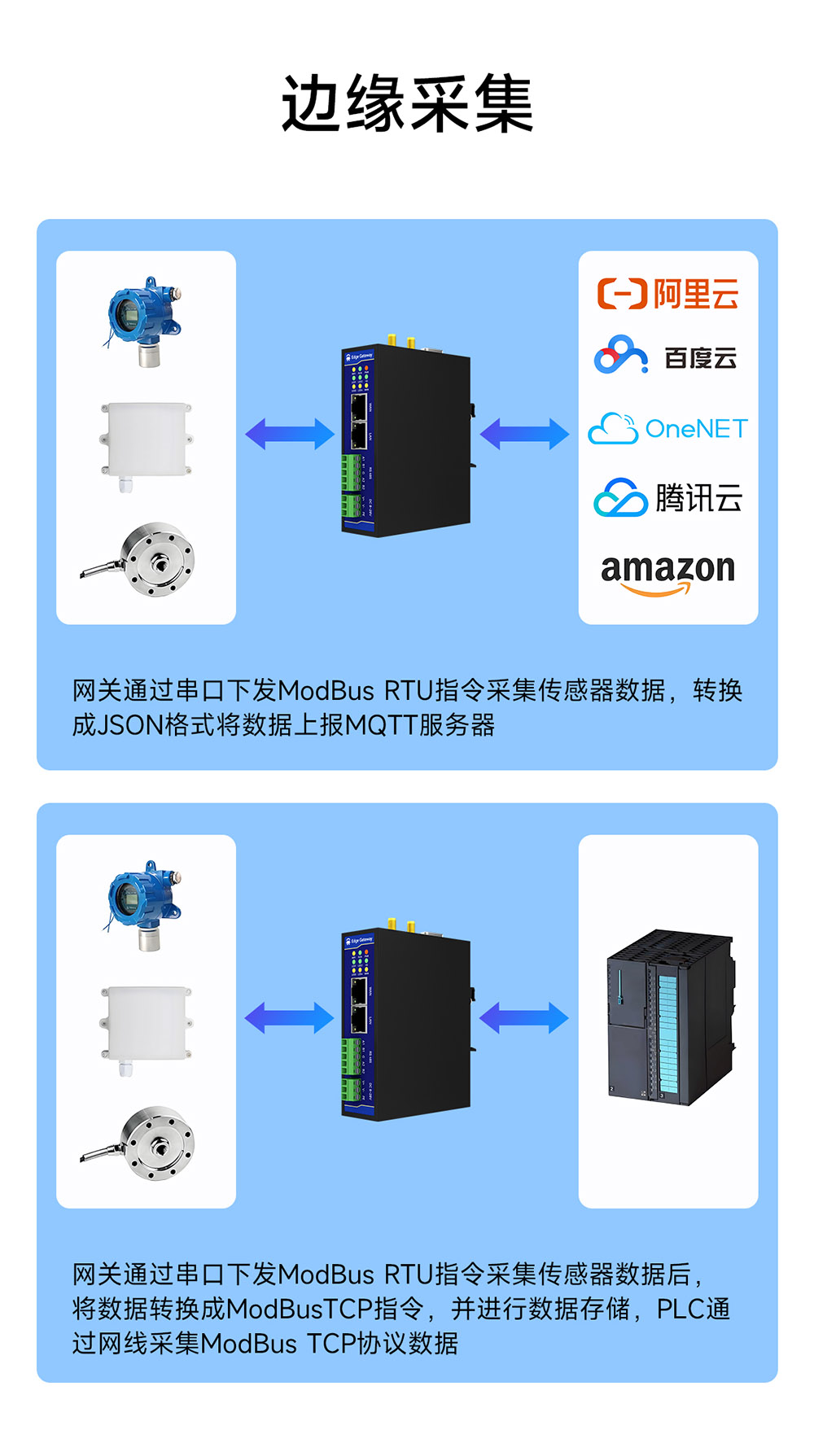

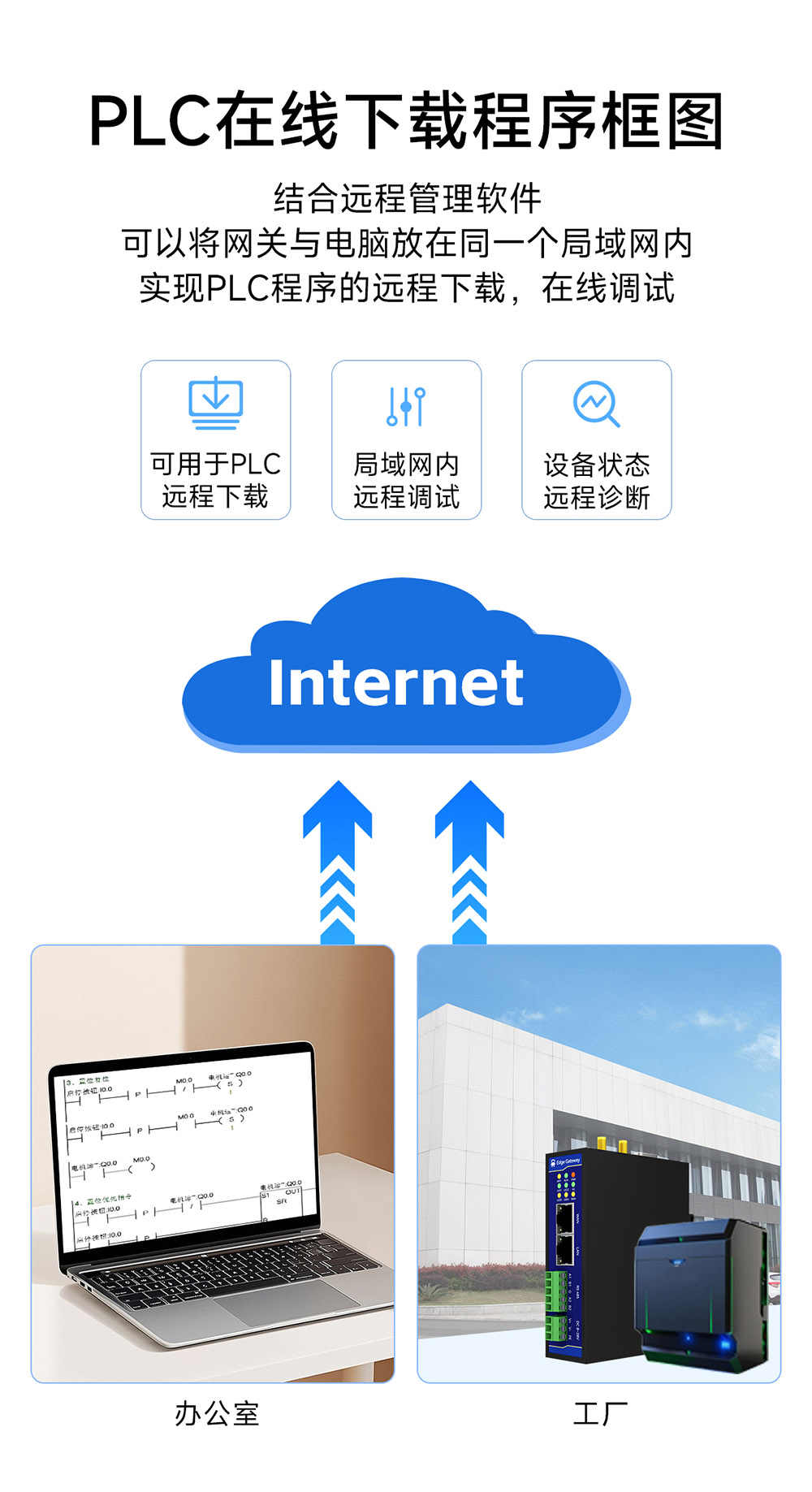

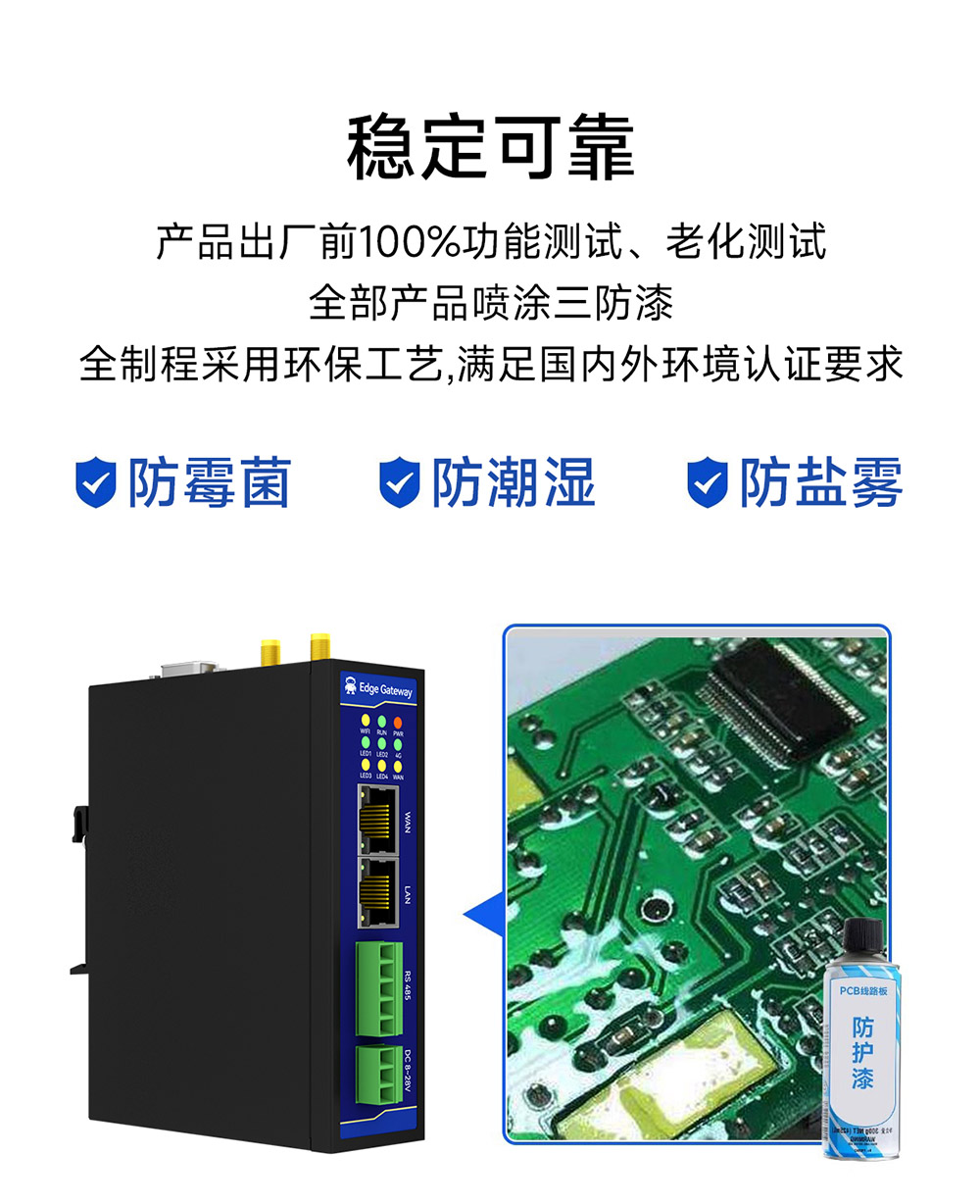

產品簡介：E870-EG01是億佰特公司設計生產的專注于數據采集和協議轉換的圖形化編程邊緣計算網關。網關支持4G/以太網/WIFI三網通信。產品集成了數據的邊緣采集、計算、主動上報和數據讀寫，聯動控制等功能，支持多種工業協議和物聯網協議，支持遠程管理/升級/運維。產品具備路由功能，可同時作為4G路由使用，同時虛擬局域網功能可以使用戶能夠遠程上下載PLC程序，方便快捷。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 參數 | 描 述 | ||
| WAN口 | 4G | APN | 可設置用戶名，密碼和鑒權方式 |
| WAN | IP模式 | 默認DHCP，可設置靜態IP | |
| IP | 默認DHCP，可自定義 | ||
| 子網掩碼 | 默認DHCP，可自定義 | ||
| 網關 | 默認DHCP，可自定義 | ||
| DNS | 默認自動獲取，可自定義 | ||
| DNS地址 | 默認自動獲取，可自定義2個DNS服務器 | ||
| WiFi | 頻段 | 2.4GHz，可定制5.8G頻段 | |
| IP模式 | 默認DHCP，可設置靜態IP | ||
| IP | 默認DHCP，可自定義 | ||
| 子網掩碼 | 默認DHCP，可自定義 | ||
| 網關 | 默認DHCP，可自定義 | ||
| DNS | 默認自動獲取，可自定義 | ||
| 局域網 | LAN | IP地址 | 可自定義，默認192.168.99.1 |
| 子網掩碼 | 可自定義，默認255.255.255.0 | ||
| DHCP 服務 | 支持，默認開啟 | ||
| DHCP池 | 默認100~200，可自定義，與WiFi共用 | ||
| WiFi | IP地址 | 可自定義，默認192.168.99.1 | |
| 子網掩碼 | 可自定義，默認255.255.255.0 | ||
| DHCP 服務 | 支持，默認開啟 | ||
| WiFi名稱 | 默認為設備SN，可自定義 | ||
| WiFi密碼 | 默認12345678，可自定義 | ||
| 硬件接口 | 天線 | 4G天線 | 標準SMA接口 |
| WiFi天線 | 標準SMA接口 | ||
| 4G | SIM卡 | 抽屜式mini SIM卡座 | |
| 按鍵 | Reload | 按鍵,按下5-10秒內松開，恢復出廠設置 | |
| 以太網 | WAN | 10/100M自適應接口，標準RJ45 | |
| LAN | 1000M接口，標準RJ45 | ||
| LED | PWR | 通電后亮起 | |
| RUN | 運行時閃爍 | ||
| WiFi | 常亮：WiFi通過路由器連接外網成功后亮起 | ||
| 閃爍：WiFi連接網絡中 | |||
| 熄滅：WiFi網卡關閉 | |||
| 4G | 常亮：4G注冊網絡連接外網成功 | ||
| 閃爍：4G正在注冊網絡 | |||
| 熄滅：4G網卡關閉 | |||
| WAN | 常亮：WAN口通過路由器連接外網成功 | ||
| 閃爍：WAN口連接網絡中 | |||
| 熄滅：WAN口網卡關閉 | |||
| LED1 | 可通過nodered節點自定義功能 | ||
| LED2 | 可通過nodered節點自定義功能 | ||
| LED3 | 可通過nodered節點自定義功能 | ||
| LED4 | 可通過nodered節點自定義功能 | ||
| 串口 | RS485-1 | RS485接口1,3.81mm接線端子 | |
| RS485-2 | RS485接口2,3.81mm接線端子 | ||
| RS232 | RS232接口，DB9母頭 | ||

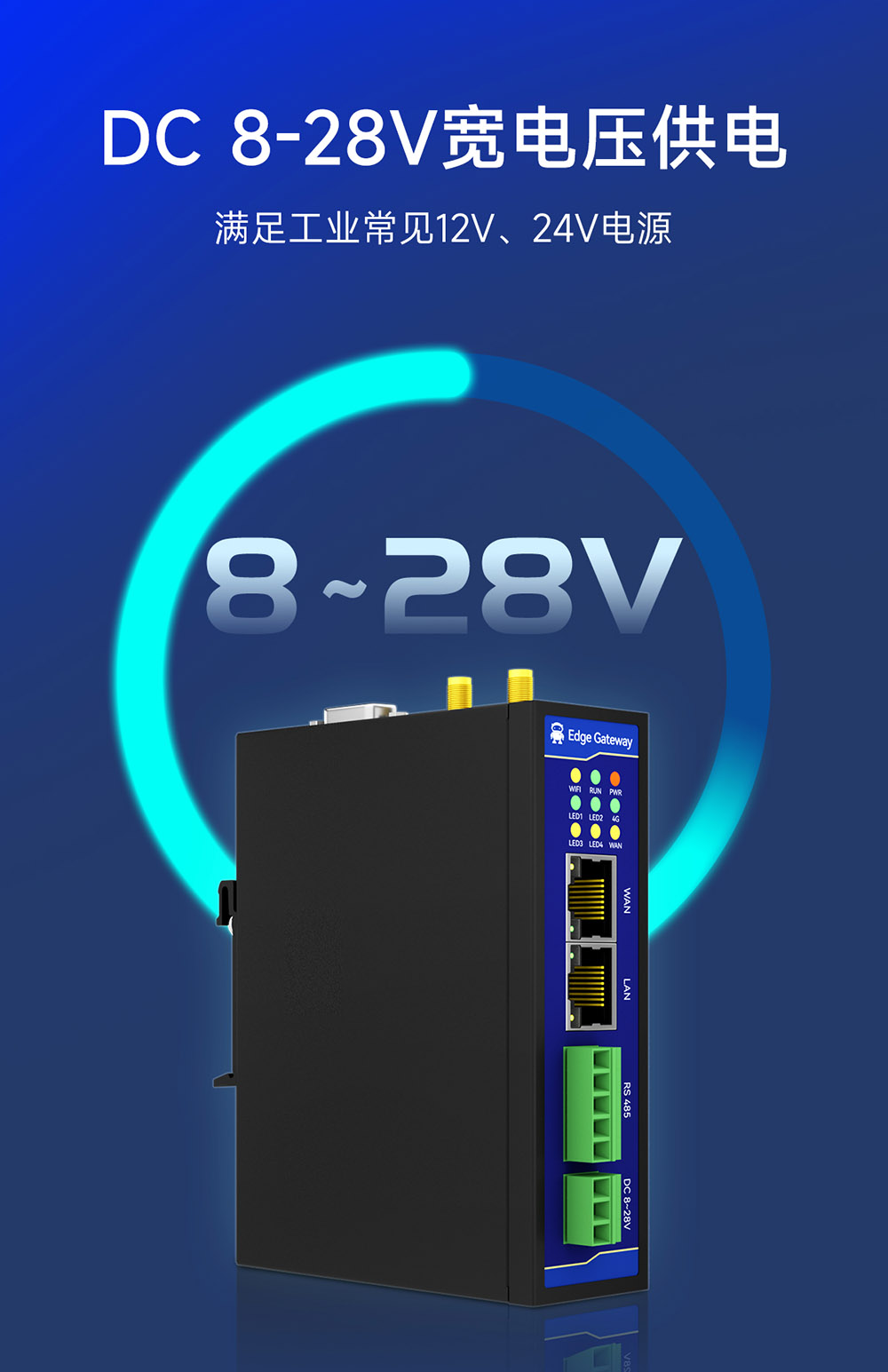

| 電源 | DC-IN | DC8~28V輸入,3.81mm接線端子，推薦使用12V/2A電源適配器 | |

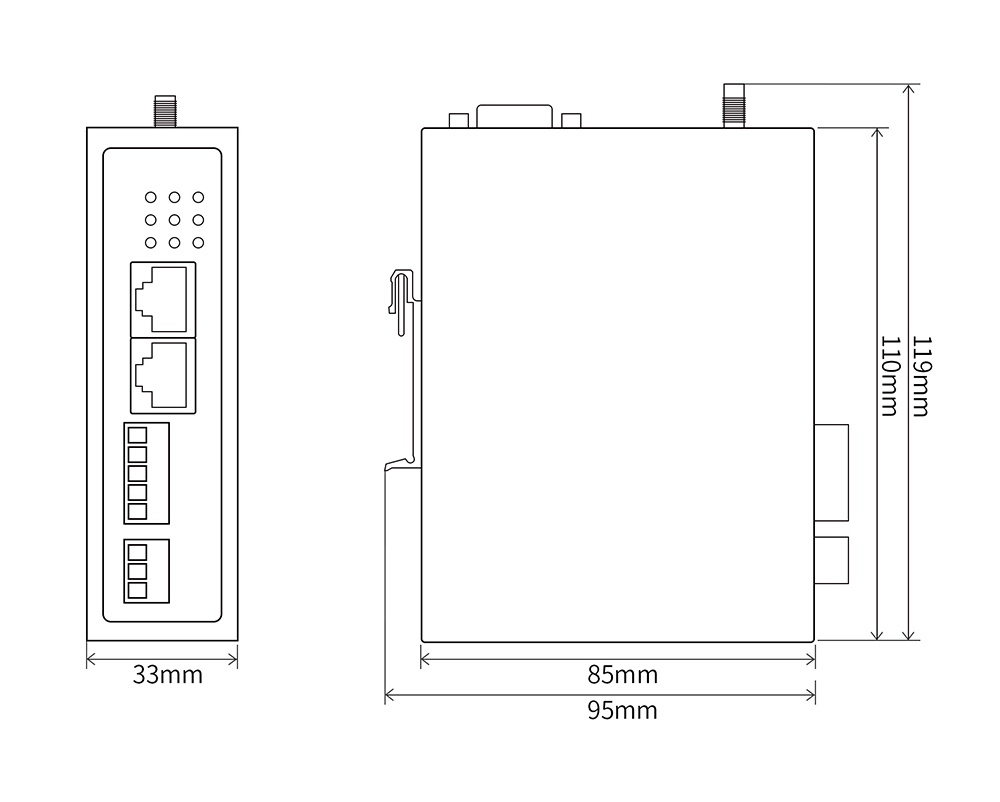

| 整機參數 | 尺寸 | 116×103×33mm | |
| 重量 | 340±5g | ||
| 安裝方式 | DIN35導軌安裝 | ||
| 防護參數 | 靜電 | IEC61000-4-2，Level 3，class B | |
| 脈沖 | IEC61000-4-5，Level 3，class B | ||
| 浪涌 | IEC61000-4-4，Level 3，class B | ||
| 工作溫度 | -40~85℃ | ||
| 存儲溫度 | -40~125℃ | ||

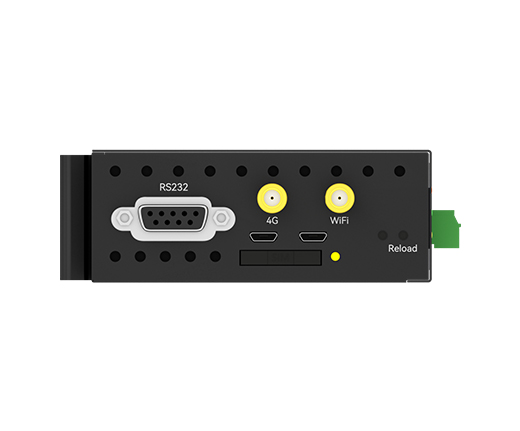

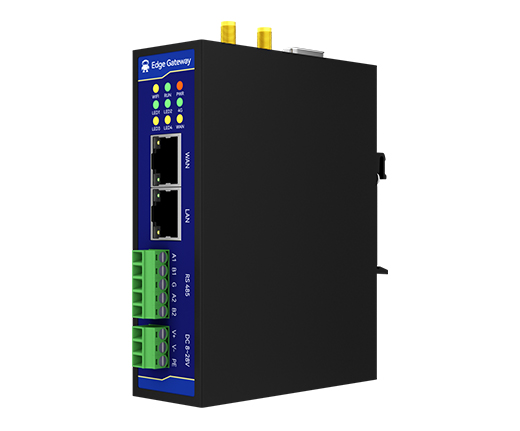

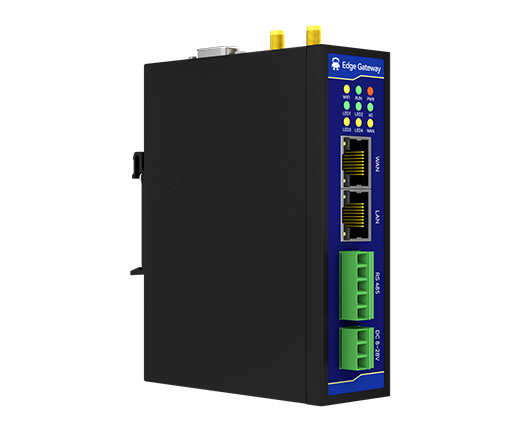

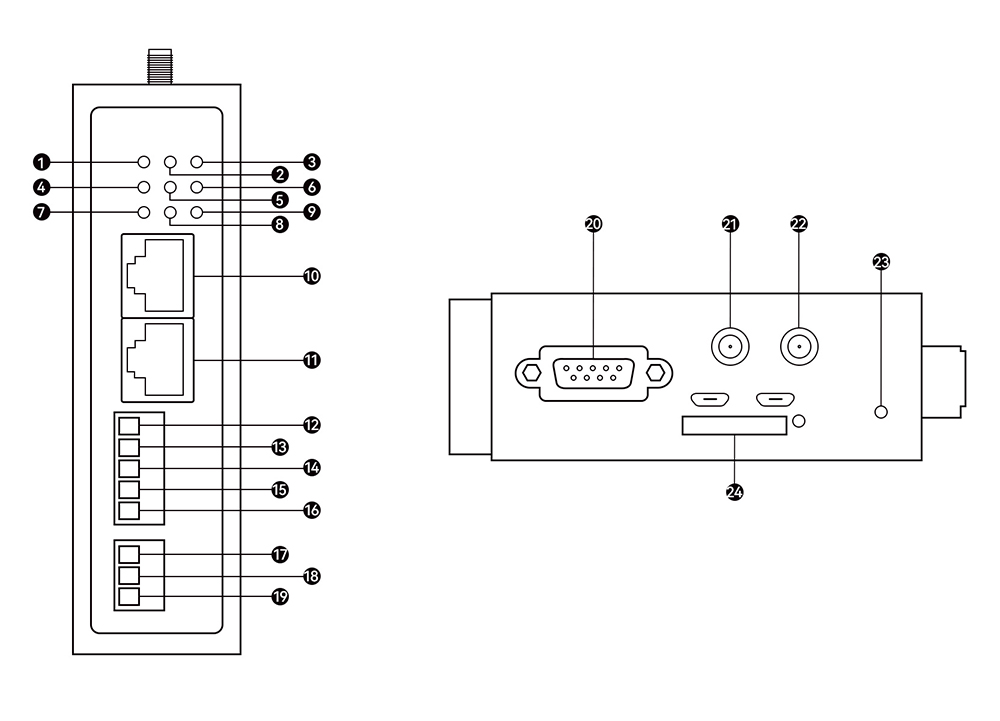

| 序號 | 名稱 | 功能 | 說明 |
| 1 | LED-WiFi | WiFi連接指示燈 | 常亮：WiFi通過路由器連接外網成功后亮起 |
| 閃爍：WiFi連接網絡中 | |||
| 熄滅：WiFi網卡關閉 | |||
| 2 | LED-RUN | 運行指示燈 | 運行時閃爍 |
| 3 | LED-PWR | 電源指示燈 | 通電后亮起 |
| 4 | LED-LED1 | 自定義功能指示燈 | 可通過nodered節點自定義功能 |
| 5 | LED-LED2 | 自定義功能指示燈 | 可通過nodered節點自定義功能 |
| 6 | LED-4G | LED指示燈 | 常亮：4G注冊網絡連接外網成功 |
| 閃爍：4G正在注冊網絡 | |||
| 熄滅：4G網卡關閉 | |||
| 7 | LED-LED3 | 自定義功能指示燈 | 可通過nodered節點自定義功能 |
| 8 | LED-LED4 | 自定義功能指示燈 | 可通過nodered節點自定義功能 |
| 9 | LED-WAN | LED指示燈 | 常亮：WAN口通過路由器連接外網成功 |
| 閃爍：WAN口連接網絡中 | |||
| 熄滅：WAN口網卡關閉 | |||
| 10 | WAN | 網口 | 10/100M自適應網口 |
| 11 | LAN | 網口 | 10/100/1000M自適應網口 |
| 12 | RS485-A1 | RS485接口 | 3.81mm壓線端子，與RS485總線A連接 |
| 13 | RS485-B1 | RS485接口 | 3.81mm壓線端子，與RS485總線B連接 |
| 14 | RS485-G | RS485接口 | 3.81mm壓線端子，與屏蔽線或信號地線連接 |
| 15 | RS485-A2 | RS485接口 | 3.81mm壓線端子，與RS485總線A連接 |
| 16 | RS485-B2 | RS485接口 | 3.81mm壓線端子，與RS485總線B連接 |
| 17 | V+ | 電源接口 | 3.81mm壓線端子，DC 8~28V輸入+極，可與開關電源V+連接 |
| 18 | V- | 電源接口 | 3.81mm壓線端子，DC 8~28V輸入-極，可與開關電源V-連接 |
| 19 | PE | 電源接口 | 3.81mm壓線端子，接大地端子 |
| 20 | RS232 | RS232接口 | DB9母頭 |
| 21 | ANT-4G | 4G天線 | 標準SMA-K接口，外螺紋內孔 |
| 22 | ANT-WiFi | 4G天線 | 標準SMA-K接口，外螺紋內孔 |
| 23 | RELOAD | 按鍵 | 長按5-10秒恢復出廠設置，全部指示燈亮起表示成功 |
| 24 | SIM卡座 | SIM卡座 | Mini SIM卡座，芯片向上，缺口向內 |
