芯片方案：ESP32-S3
工作頻率：2.4 GHz
通信距離：200m
接口類型：UART I/O
支持協議：802.11 b/g/n + BLE5.0 產品重量：2.2±0.1g

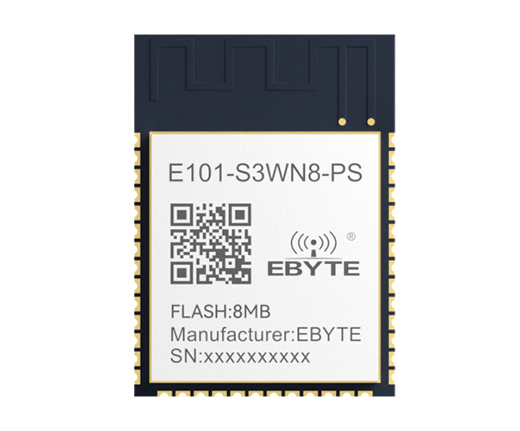

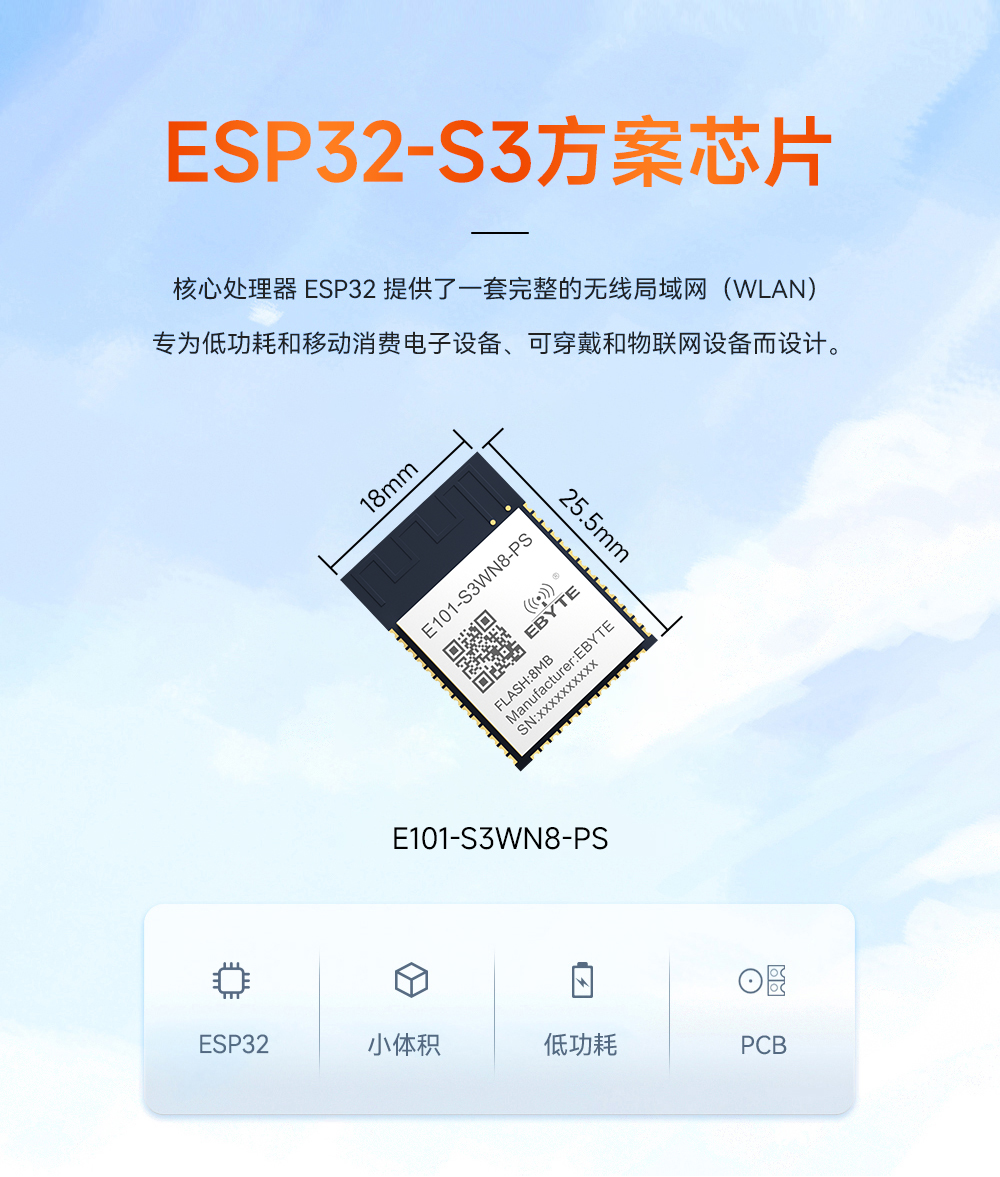

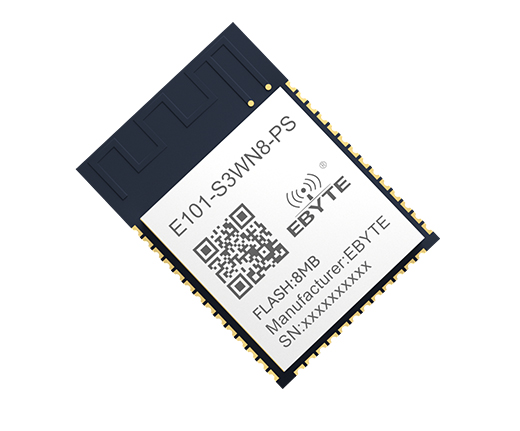

產品簡介：E101-S3WN8-PS是一款通用型Wi-Fi+低功耗藍牙的雙核無線模組，搭載ESP32-S3芯片。除具有豐富的外設接口外，模組還擁有強大的神經網絡運算能力和信號處理能力，適用于A(yíng)IoT領域的多種應用場景，例如喚醒詞檢測和語音命令識別、人臉檢測和識別、智能家居、智能家電、智能控制面板、智能揚聲器等。該雙核藍牙WiFi模塊采用PCB 板載天線，Wi-Fi與藍牙共存，共用同一個天線。
| 符號 | 參數 | 最小值 | 最大值 | 單位 |
| VDD33 | 電源管腳電壓 | –0.3 | 3.6 | V |
| TSTORE | 存儲溫度 | –40 | 85 | °C |
| 符號 | 參數 | 最小值 | 典型值 | 最大值 | 單位 |
| VDD33 | 電源管腳電壓 | 3 | 3.3 | 3.6 | V |
| IVDD | 外部電源的供電電流 | 0.5 | — | — | A |
| T | 建議工作溫度 | –40 | — | 85 | °C |
| Humidity | 濕度 | — | 85 | — | %RH |
| 符號 | 參數 | 最小值 | 典型值 | 最大值 | 單位 |
| CIN | 管腳電容 | — | 2 | — | pF |
| VIH | 高電平輸入電壓 | 0.75×VDD1 | — | VDD1 + 0.3 | V |
| VIL | 低電平輸入電壓 | –0.3 | — | 0.25×VDD1 | V |
| IIH | 高電平輸入電流 | — | — | 50 | nA |
| IIL | 低電平輸入電流 | — | — | 50 | nA |
| VOH2 | 高電平輸出電壓 | 0.8×VDD1 | — | — | V |
| VOL2 | 低電平輸出電壓 | — | — | 0.1×VDD1 | V |
| IOH | 高電平拉電流 (VDD1= 3.3V,VOH>=2.64V,PAD_DRIVER=3) | — | 40 | — | mA |
| IOL | 低電平灌電流 (VDD1=3.3 V,VOL=0.495 V, PAD_DRIVER=3) | — | 28 | — | mA |
| RP U | 內部弱上拉電阻 | — | 45 | — | k? |
| RP D | 內部弱下拉電阻 | — | 45 | — | k? |
| VIH_nRST | 芯片復位釋放電壓(EN 管腳應滿足電壓范圍) | 0.75×VDD1 | — | VDD1 +0.3 | V |
1：VDD 是 I/O 的供電電源。
2：VOH 和 VOL 為負載是高阻條件下的測量值。

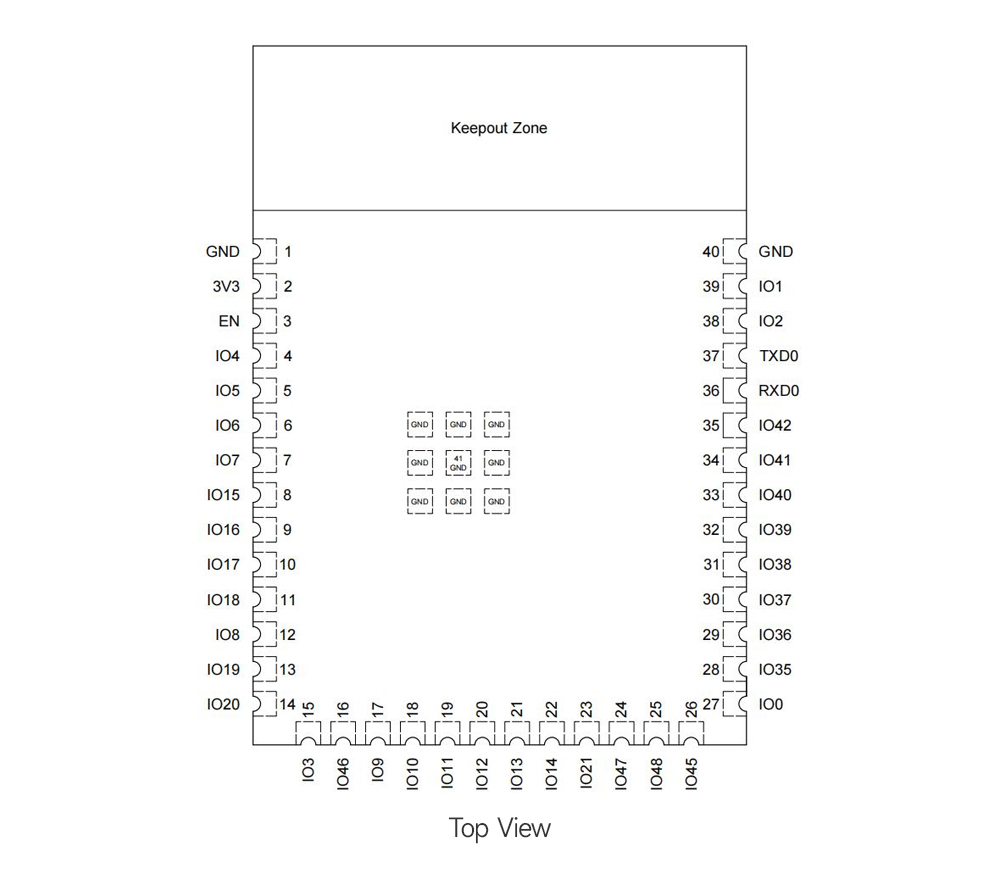

| 名稱 | 序號 | 類型 | 功能 |
| GND | 1 | P | 接地 |
| 3V3 | 2 | P | 供電 |
| EN | 3 | I | 高電平：芯片使能；低電平：芯片關閉；注意不能讓 EN 管腳浮空。 |
| IO4 | 4 | I/O/T | RTC_GPIO4, GPIO4, TOUCH4, ADC1_CH3 |
| IO5 | 5 | I/O/T | RTC_GPIO5, GPIO5, TOUCH5, ADC1_CH4 |
| IO6 | 6 | I/O/T | RTC_GPIO6, GPIO6, TOUCH6, ADC1_CH5 |
| IO7 | 7 | I/O/T | RTC_GPIO7, GPIO7, TOUCH7, ADC1_CH6 |
| IO15 | 8 | I/O/T | RTC_GPIO15, GPIO15, U0RTS, ADC2_CH4, XTAL_32K_P |
| IO16 | 9 | I/O/T | RTC_GPIO16, GPIO16, U0CTS, ADC2_CH5, XTAL_32K_N |
| IO17 | 10 | I/O/T | RTC_GPIO17, GPIO17, U1TXD, ADC2_CH6 |
| IO18 | 11 | I/O/T | RTC_GPIO18, GPIO18, U1RXD, ADC2_CH7, CLK_OUT3 |
| IO8 | 12 | I/O/T | RTC_GPIO8, GPIO8, TOUCH8, ADC1_CH7, SUBSPICS1 |
| IO19 | 13 | I/O/T | RTC_GPIO19, GPIO19, U1RTS, ADC2_CH8, CLK_OUT2, USB_D- |
| IO20 | 14 | I/O/T | RTC_GPIO20, GPIO20, U1CTS, ADC2_CH9, CLK_OUT1, USB_D+ |
| IO3 | 15 | I/O/T | RTC_GPIO3, GPIO3, TOUCH3, ADC1_CH2 |
| IO46 | 16 | I/O/T | GPIO46 |
| IO9 | 17 | I/O/T | RTC_GPIO9, GPIO9, TOUCH9, ADC1_CH8, FSPIHD, SUBSPIHD |
| IO10 | 18 | I/O/T | RTC_GPIO10, GPIO10, TOUCH10, ADC1_CH9, FSPICS0, FSPIIO4, SUBSPICS0 |
| IO11 | 19 | I/O/T | RTC_GPIO11, GPIO11, TOUCH11, ADC2_CH0, FSPID, FSPIIO5,SUBSPID |
| IO12 | 20 | I/O/T | RTC_GPIO12, GPIO12, TOUCH12, ADC2_CH1, FSPICLK, FSPIIO6,SUBSPICLK |
| IO13 | 21 | I/O/T | RTC_GPIO13, GPIO13, TOUCH13, ADC2_CH2, FSPIQ, FSPIIO7,SUBSPIQ |
| IO14 | 22 | I/O/T | RTC_GPIO14, GPIO14, TOUCH14, ADC2_CH3, FSPIWP, FSPIDQS,SUBSPIWP |
| IO21 | 23 | I/O/T | RTC_GPIO21, GPIO21 |
| IO47 | 24 | I/O/T | SPICLK_P_DIFF, GPIO47, SUBSPICLK_P_DIFF |
| IO48 | 25 | I/O/T | SPICLK_N_DIFF, GPIO48, SUBSPICLK_N_DIFF |
| IO45 | 26 | I/O/T | GPIO45 |
| IO0 | 27 | I/O/T | RTC_GPIO0, GPIO0 |
| IO35 | 28 | I/O/T | SPIIO6, GPIO35, FSPID, SUBSPID |
| IO36 | 29 | I/O/T | SPIIO7, GPIO36, FSPICLK, SUBSPICLK |
| IO37 | 30 | I/O/T | SPIDQS, GPIO37, FSPIQ, SUBSPIQ |
| IO38 | 31 | I/O/T | GPIO38, FSPIWP, SUBSPIWP |
| IO39 | 32 | I/O/T | MTCK, GPIO39, CLK_OUT3, SUBSPICS1 |
| IO40 | 33 | I/O/T | MTDO, GPIO40, CLK_OUT2 |
| IO41 | 34 | I/O/T | MTDI, GPIO41, CLK_OUT1 |
| IO42 | 35 | I/O/T | MTMS, GPIO42 |
| RXD0 | 36 | I/O/T | U0RXD, GPIO44, CLK_OUT2 |
| TXD0 | 37 | I/O/T | U0TXD, GPIO43, CLK_OUT1 |
| IO2 | 38 | I/O/T | RTC_GPIO2, GPIO2, TOUCH2, ADC1_CH1 |
| IO1 | 39 | I/O/T | RTC_GPIO1, GPIO1, TOUCH1, ADC1_CH0 |
| GND | 40 | P | 接地 |
| EPAD | 41 | P | 接地 |
| 產品說明書 |
【用戶手冊】E101-S3WN8系列_Datasheet_CN  |
| 工具軟件 |
| 【封裝文件】E101系列封裝 |
| 【芯片資料】ESP32-S3 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://hivx.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試。可以自行測試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透?jìng)髂Ｊ较拢苯影l(fā)送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
