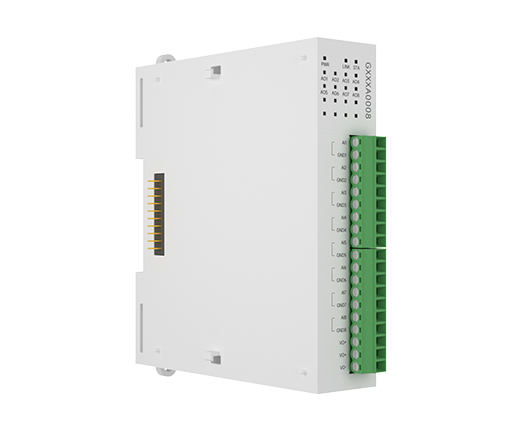

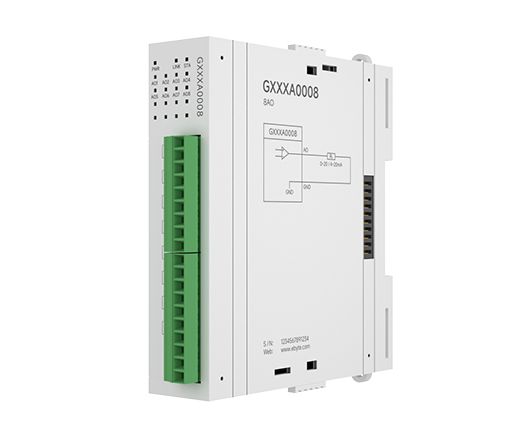

規格：8AO
通訊接口：RJ45、RS485
工作電壓：DC 9～36V
安裝方式：定位孔、導軌安裝

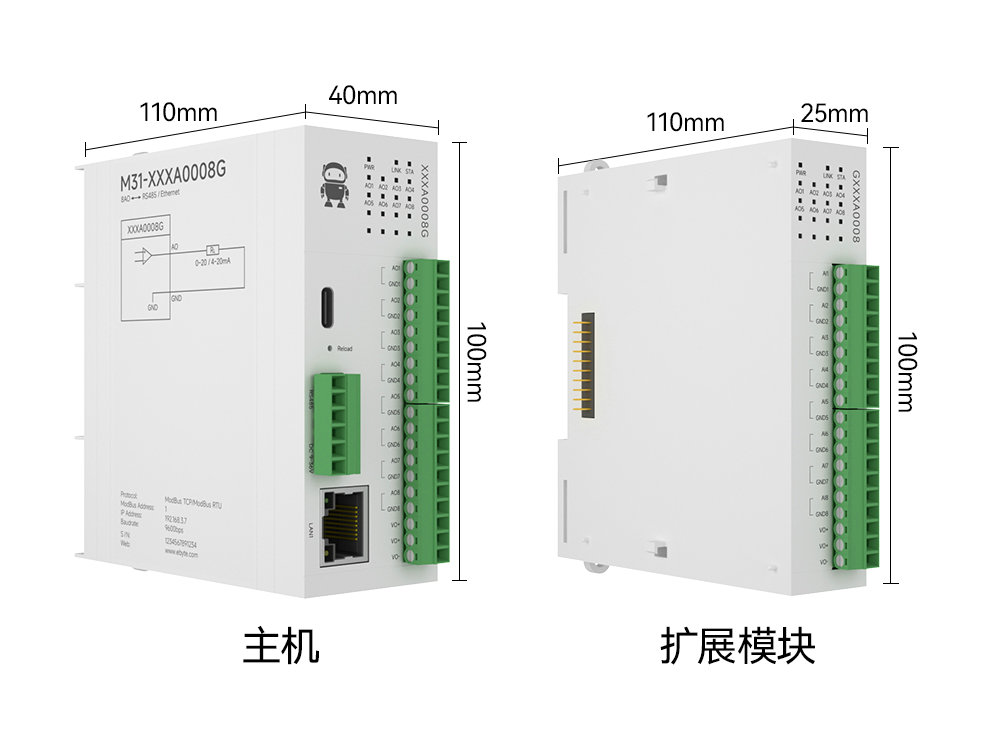

產品尺寸：110*25*100mm
產品重量：110±5g
產品簡介：分布式IO擴展模塊在結構上采用可擴展設計，需要搭配我司M31系列分布式 IO 主機一起使用。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| DI輸入 | 輸入類型 | NPN、PNP |
| 輸入電壓 | 12~24V | |
| 輸入阻抗 | 7.2kΩ | |
| 采集頻率 | 最大1K Hz | |
| 輸入指示 | DI綠色LED指示燈 | |
| AI輸入 | 采集特性 | 單端輸入/差分輸入（型號可選） |
| 輸入類型 | 單端電流：0-20mA、4-20mA 差分電流：0-20mA、4-20mA、±20mA 差分電壓：0-5V、±5V、0-10V、±10V | |
| AI分辨率 | 16位（差分）/12位（單端） | |
| AI精度 | 1‰(差分)/3‰（單端） | |
| 采集頻率 | 單端最大100Hz/差分最大40Hz | |
| 輸入指示 | AI綠色LED指示燈 | |
| DO輸出 | DO輸出類型 | A型繼電器（常開） |
| DO輸出模式 | 電平輸出 | |
| 繼電器觸點容量 | 5A 30VDC、5A 250VAC（同一個COM公共端電流總和最大支持8A） | |
| 輸出指示 | DO綠色LED指示燈 | |
| AO輸出 | 輸出類型 | 0-20mA、4-20mA |
| AO輸出精度 | 3‰ | |
| 輸入指示 | AO綠色LED指示燈 | |
| 其他 | 產品尺寸 | 110mm * 25mm * 100mm (長*寬*高) |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 定位孔、導軌安裝 |

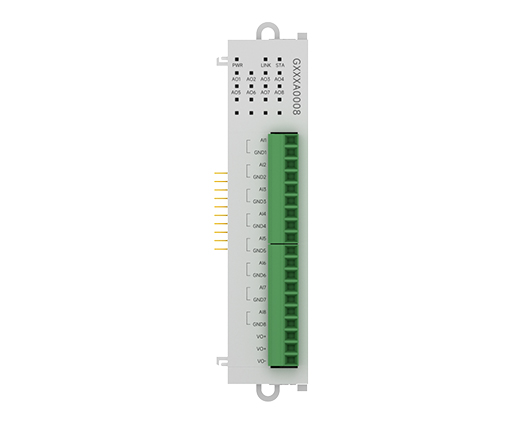

| 絲印 | 名稱 | 說明 |
| AO1 | AO1模擬量輸出（正極） | AO1模擬量輸出（正極）接口，與GND1配合使用 |
| GND1 | AO1模擬量輸出（負極） | AO1的模擬量輸出（負極）接口 |
| AO2 | AO2模擬量輸出（正極） | AO2模擬量輸出接口，與GND2配合使用 |
| GND2 | AO2模擬量輸出（負極） | AO2的模擬量輸出（負極）接口 |
| AO3 | AO3模擬量輸出（正極） | AO3模擬量輸出接口，與GND3配合使用 |
| GND3 | AO3模擬量輸出（負極） | AO3的模擬量輸出（負極）接口 |
| AO4 | AO4模擬量輸出（正極） | AO4模擬量輸出接口，與GND4配合使用 |
| GND4 | AO4模擬量輸出（負極） | AO4的模擬量輸出（負極）接口 |
| AO5 | AO5模擬量輸出（正極） | AO5模擬量輸出（正極）接口，與GND5配合使用 |
| GND5 | AO5模擬量輸出（負極） | AO5的模擬量輸出（負極）接口 |
| AO6 | AO6模擬量輸出（正極） | AO6模擬量輸出接口，與GND6配合使用 |
| GND6 | AO6模擬量輸出（負極） | AO6的模擬量輸出（負極）接口 |
| AO7 | AO7模擬量輸出（正極） | AO7模擬量輸出接口，與GND7配合使用 |
| GND7 | AO7模擬量輸出（負極） | AO7的模擬量輸出（負極）接口 |
| AO8 | AO8模擬量輸出（正極） | AO8模擬量輸出接口，與GND8配合使用 |
| GND8 | AO8模擬量輸出（負極） | AO8的模擬量輸出（負極）接口 |
| VO+ | 電源輸出正極 | 電源輸出正極，同設備供電電源電壓一致 |
| VO+ | 電源輸出正極 | 電源輸出正極，同設備供電電源電壓一致 |
| VO- | 電源輸出負極 | 電源輸出負極，同設備供電電源電壓一致 |
