通訊接口：LoRa、RJ45、RS485
工作電壓：DC 9～36V
安裝方式：定位孔、導軌安裝
產品尺寸：110*40*100mm

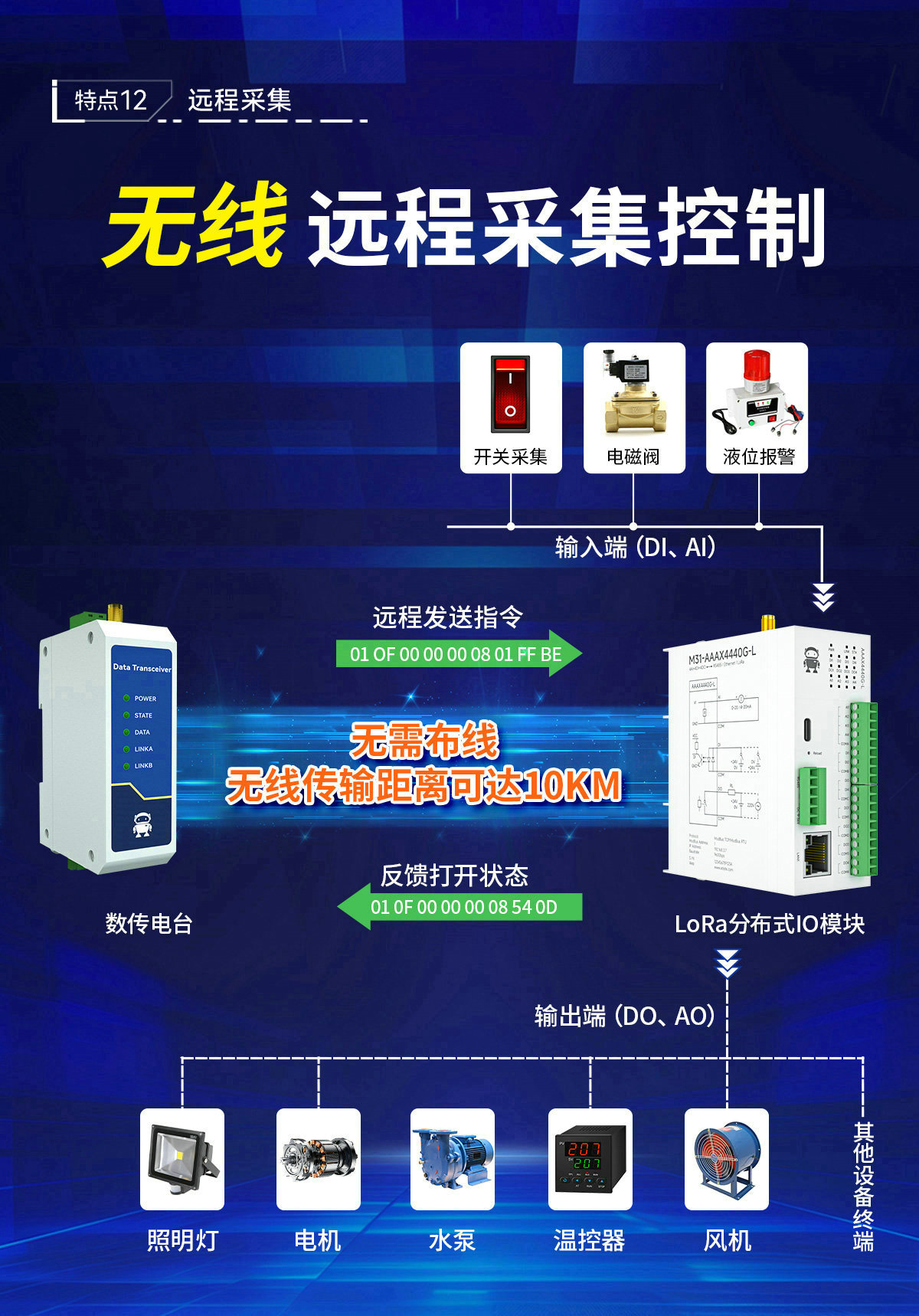

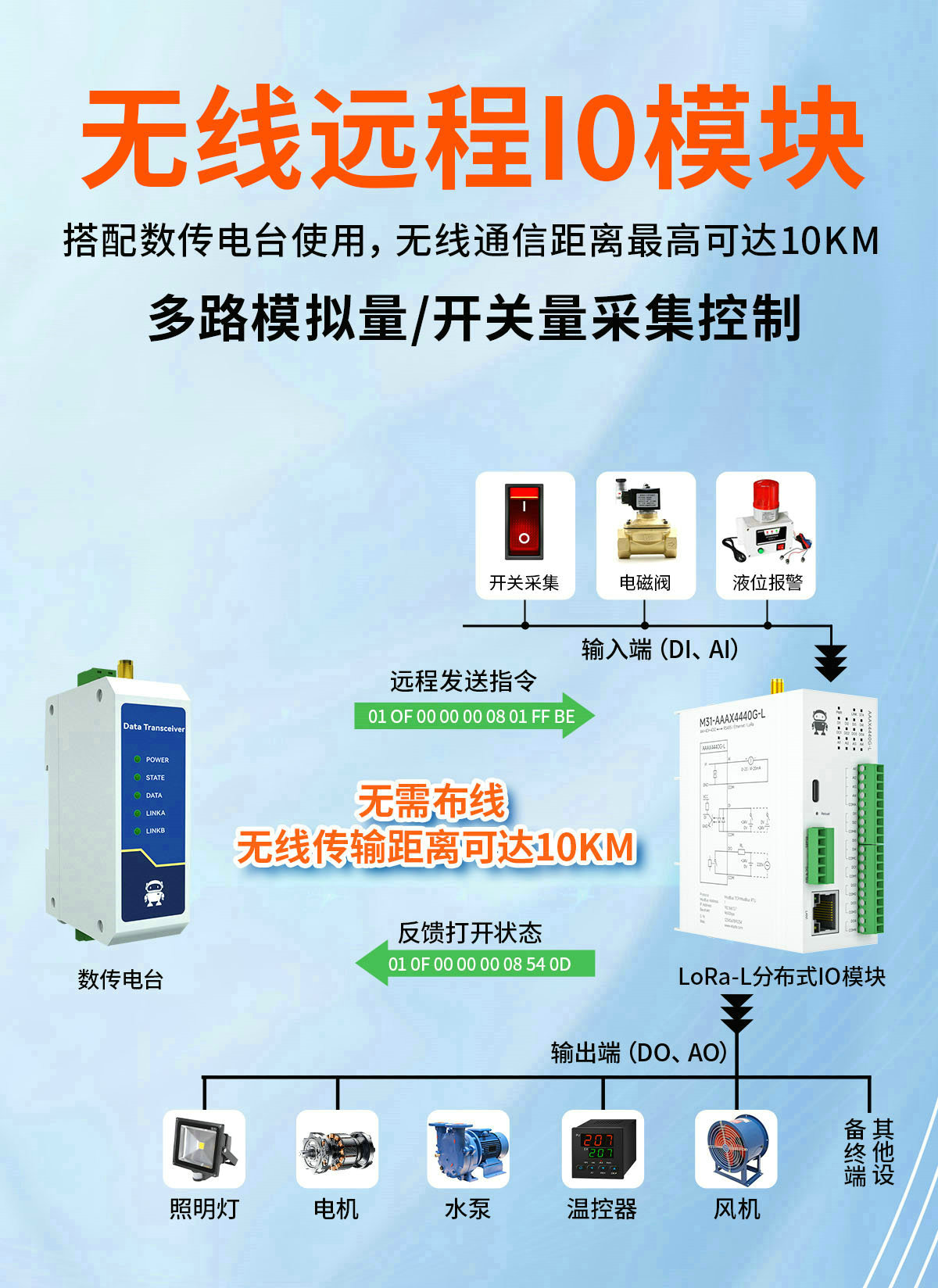

產品簡介：LoRa分布式IO主機系列是一款強大的無線遠程控制與采集設備的無線遠程IO模塊，該分布式IO設備采用LoRa無線技術（內置了無線模塊），可通過串口或遠程LoRa組網設備發送Modbus RTU指令進行控制，可搭配E90-DTU(400SL30)無線數傳電臺，實現無線遠程采集控制開關量模擬量（DI/DO/AI/AO）輸入輸出信號。產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC 9～36V |
| 電源指示 | PWR紅色LED指示燈 | |
| 無線參數 | 工作頻段 | 410.125-493.125MHz（支持 ISM 頻段） |
| 發射功率 | 30dBm（最大功率約 1W） | |
| 傳輸距離 | 10km（晴朗空曠環境，最大功率，天線增益 5 dBi，高度 2m） | |
| 信道 | 23（0-83軟件可設置） | |

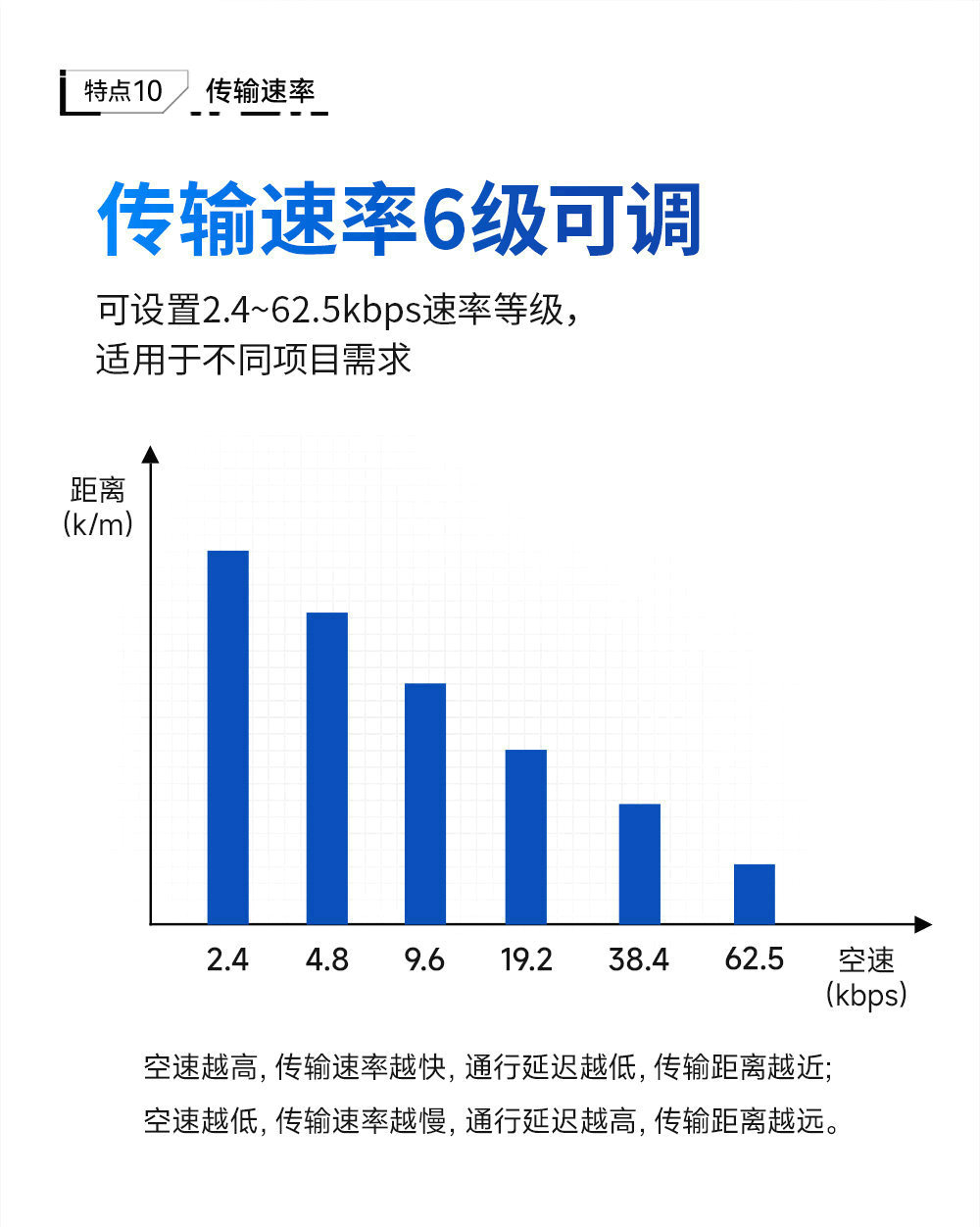

| 空速 | 2.4k-62.5 k(6種空速可選) | |
| 分包包長 | 240Bytes | |
| 天線選項 | SMA 天線座（外螺內孔） | |
| 通訊 | 通訊接口 | LoRa、RS485、RJ45 |
| 波特率 | 2400-230400(8種波特率可選) | |

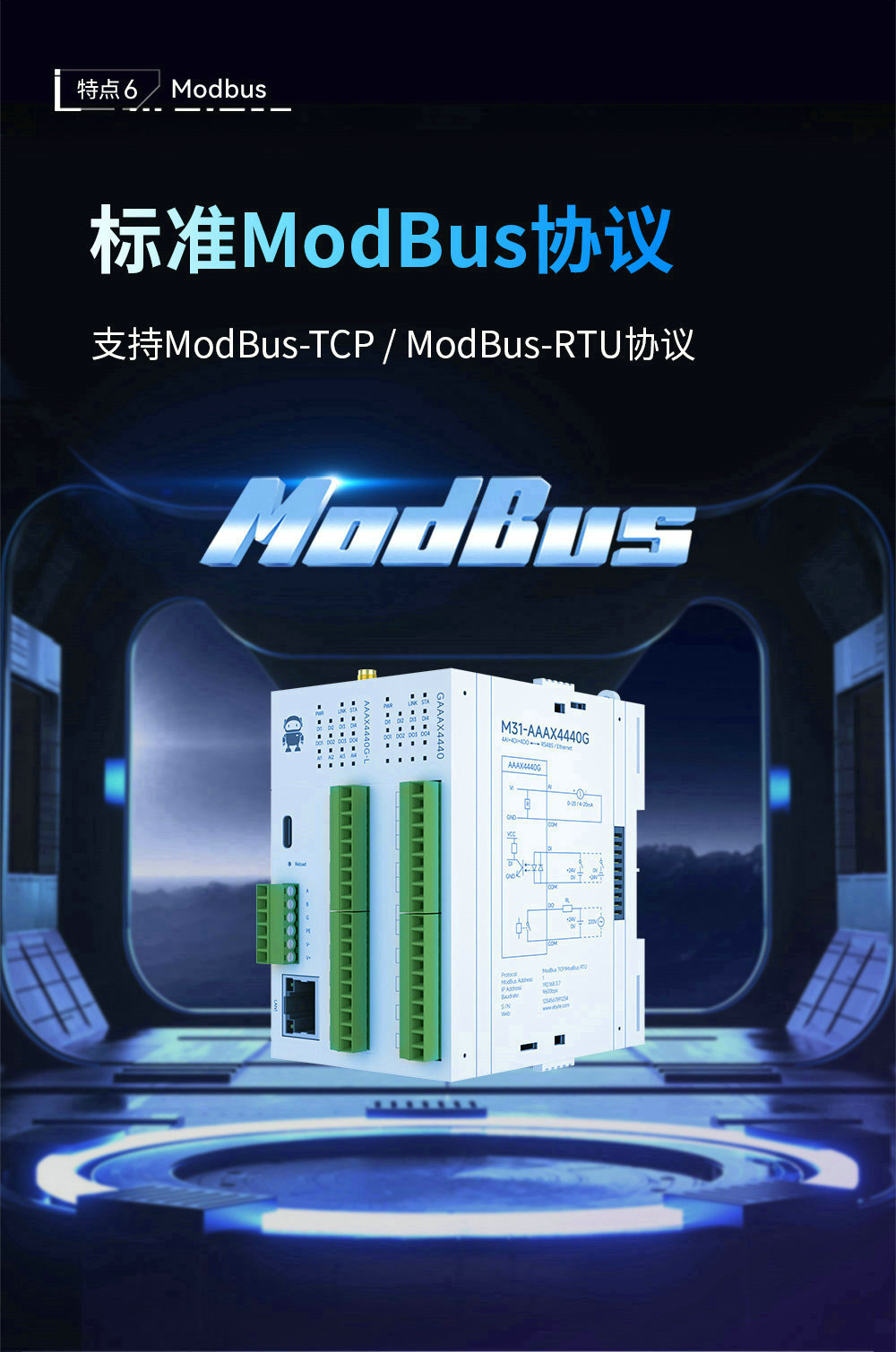

| 通訊協議 | LoRa：標準Modbus RTU協議 RS485:標準Modbus RTU協議 Ethernet：標準Modbus TCP協議 | |
| MODBUS | 設備地址 | 可通過軟件、硬件撥碼開關修改 |

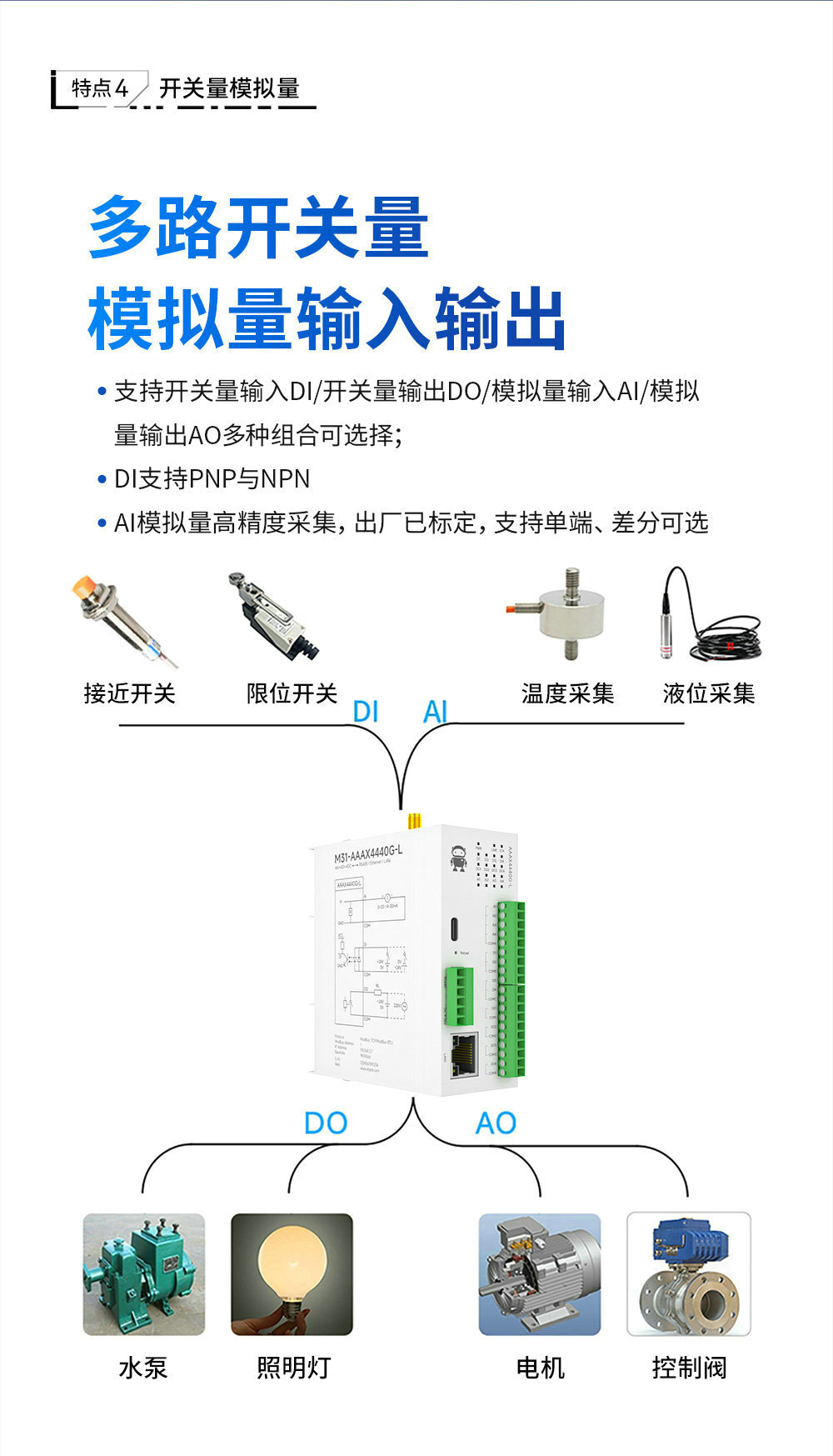

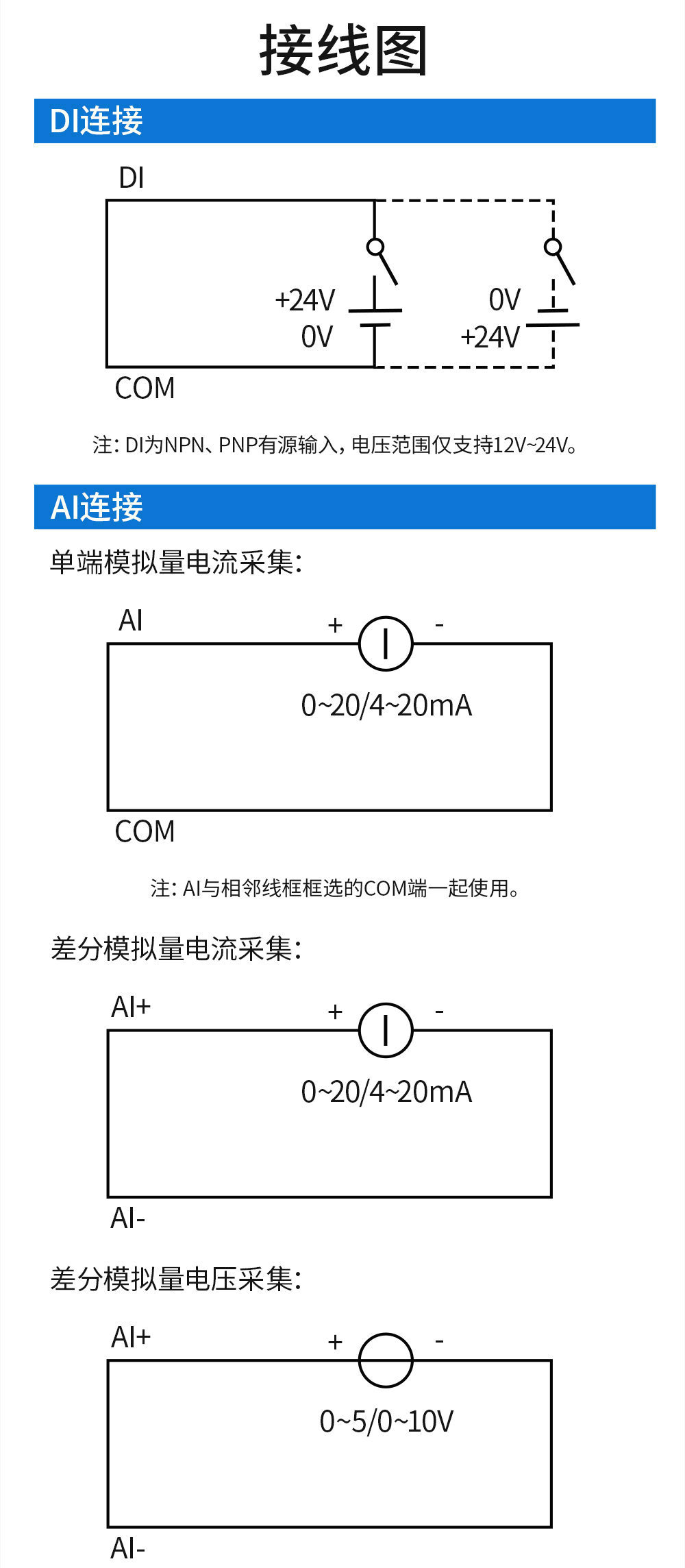

| DI輸入 | 輸入類型 | NPN、PNP |
| 輸入電壓 | 12~24V | |
| 采集頻率 | 最大1KHz | |
| 輸入指示 | DI綠色LED指示燈 | |
| AI輸入 | 采集特性 | 單端輸入/差分輸入 型號可選 |
| 輸入類型 | 0-20mA、4-20mA、±20mA/0-5V/0-10V/±10V | |
| AI分辨率 | 16位（差分）/12位（單端） | |
| AI精度 | 1‰(差分)/3‰（單端） | |
| 采集頻率 | 40Hz(差分)/100Hz（單端） | |
| 輸入指示 | AI綠色LED指示燈 | |
| DO輸出 | DO輸出類型 | A型繼電器(常開) |
| DO輸出模式 | 電平輸出 | |
| 繼電器觸點容量 | 5A 30VDC、5A 250VAC(同一個COM公共端電流總和最大支持8A) | |
| 輸出指示 | DO綠色LED指示燈 | |
| AO輸出 | AO輸出類型 | 0-20mA、4-20mA |
| AO輸出分辨率 | 16位 | |
| AO輸出精度 | 3‰ | |
| 輸出指示 | AO綠色LED指示燈 | |

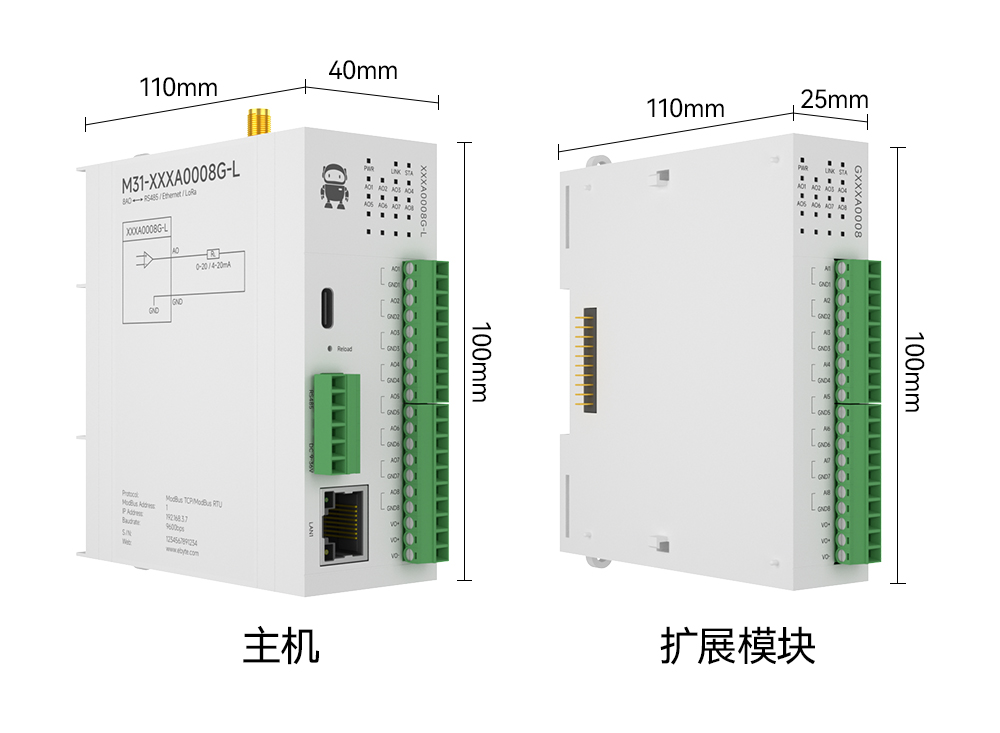

| 其他 | 產品尺寸 | 110mm * 40mm * 100mm (長*寬*高) |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |

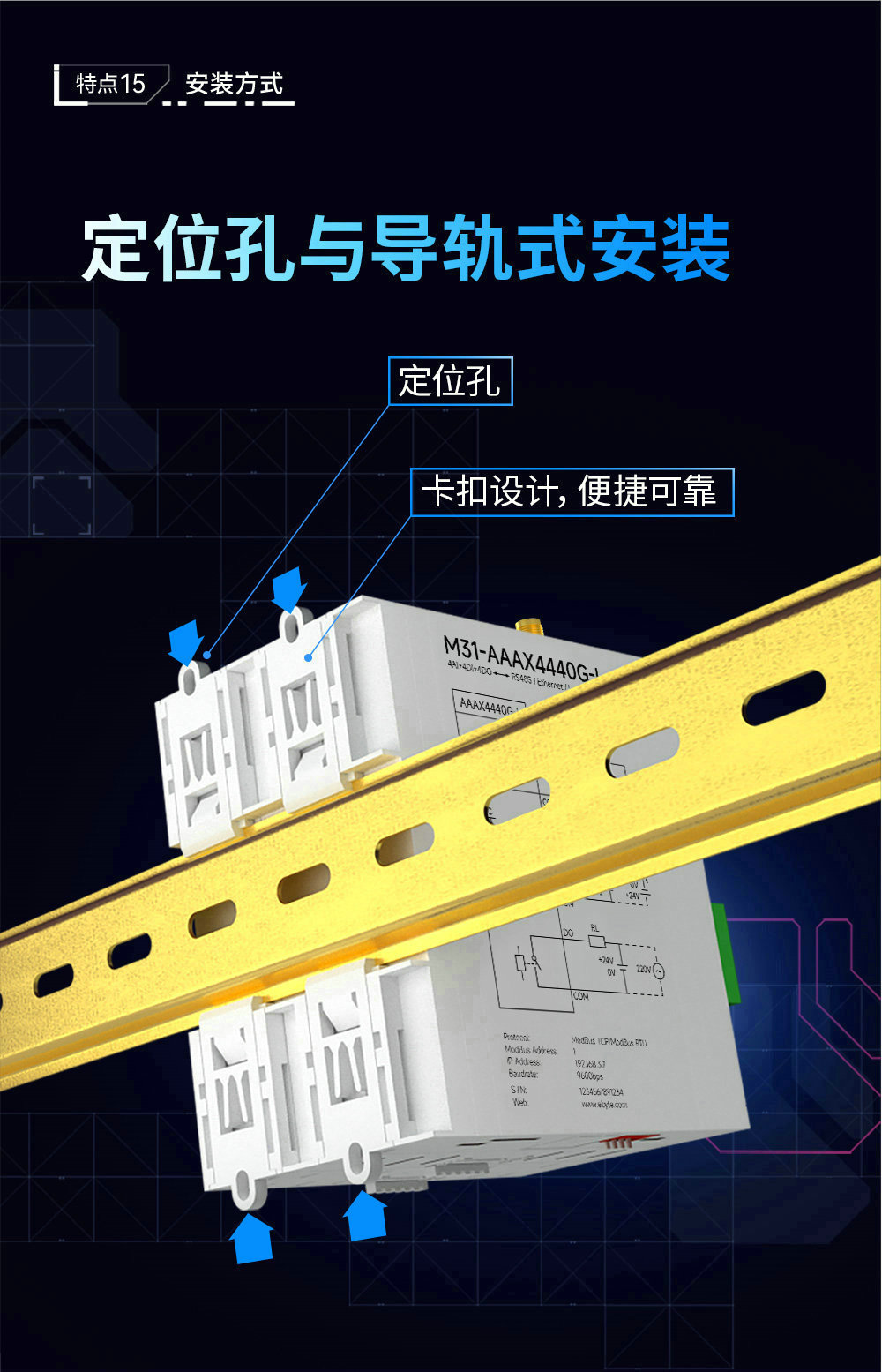

| 安裝方式 | 導軌、定位孔安裝 |

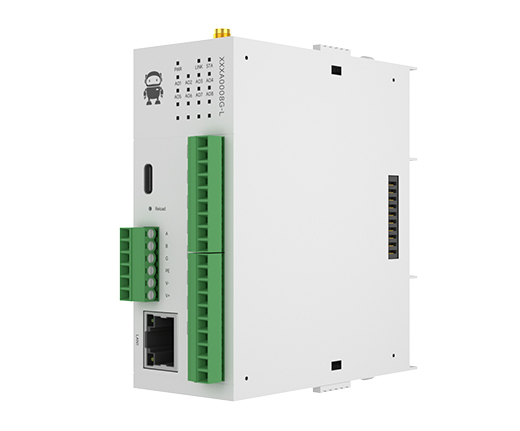

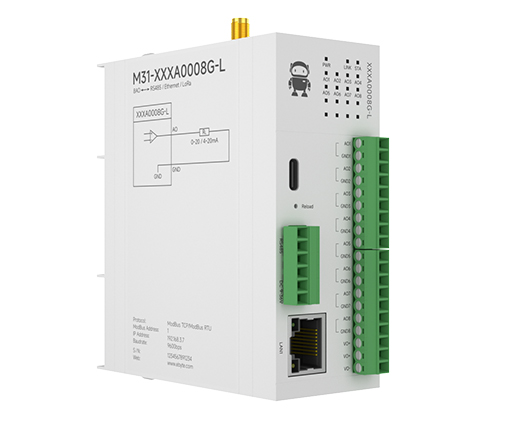

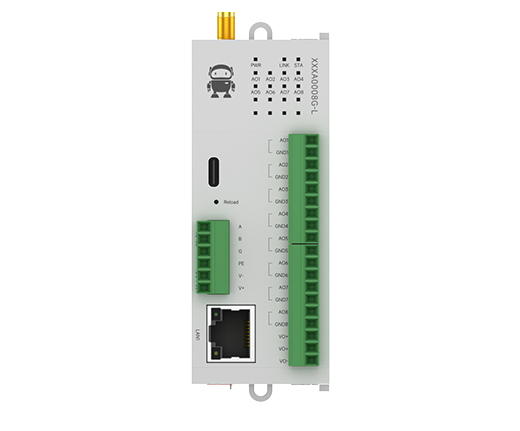

| M31-XXXA0008G-L 端口及按鍵說明： | ||
| 絲印 | 名稱 | 說明 |
| AO1 | AO1 模擬量輸出（正極） | AO1 模擬量輸出（正極）接口，與 GND1 配合使用 |
| GND1 | AO1 模擬量輸出（負極） | AO1 的模擬量輸出（負極）接口 |
| AO2 | AO2 模擬量輸出（正極） | AO2 模擬量輸出接口，與 GND2 配合使用 |
| GND2 | AO2 模擬量輸出（負極） | AO2 的模擬量輸出（負極）接口 |
| AO3 | AO3 模擬量輸出（正極） | AO3 模擬量輸出接口，與 GND3 配合使用 |
| GND3 | AO3 模擬量輸出（負極） | AO3 的模擬量輸出（負極）接口 |
| AO4 | AO4 模擬量輸出（正極） | AO4 模擬量輸出接口，與 GND4 配合使用 |
| GND4 | AO4 模擬量輸出（負極） | AO4 的模擬量輸出（負極）接口 |
| AO5 | AO5 模擬量輸出（正極） | AO5 模擬量輸出（正極）接口，與 GND5 配合使用 |
| GND5 | AO5 模擬量輸出（負極） | AO5 的模擬量輸出（負極）接口 |
| AO6 | AO6 模擬量輸出（正極） | AO6 模擬量輸出接口，與 GND6 配合使用 |
| GND6 | AO6 模擬量輸出（負極） | AO6 的模擬量輸出（負極）接口 |
| AO7 | AO7 模擬量輸出（正極） | AO7 模擬量輸出接口，與 GND7 配合使用 |
| GND7 | AO7 模擬量輸出（負極） | AO7 的模擬量輸出（負極）接口 |
| AO8 | AO8 模擬量輸出（正極） | AO8 模擬量輸出接口，與 GND8 配合使用 |
| GND8 | AO8 模擬量輸出（負極） | AO8 的模擬量輸出（負極）接口 |
| VO+ | 電源輸出正極 | 電源輸出正極，同設備供電電源電壓一致 |
| VO+ | 電源輸出正極 | 電源輸出正極，同設備供電電源電壓一致 |
| VO- | 電源輸出負極 | 電源輸出負極，同設備供電電源電壓一致 |
| Reload | 恢復出廠設置/自動協商 | 長按 5-10 秒，恢復出廠設置；2 秒內雙擊，可自動協商擴展模塊 |
| A(RS485) | RS485 A 接口 | RS485 A 接口 |
| B(RS485) | RS485 B 接口 | RS485 B 接口 |
| G(RS485) | RS485 G 接口 | RS485 G 接口 |
| PE | 接地 | 接地 |
| V-（DC9～36V） | 電源負極 | 直流（9～36V）電源負極接口 |
| V+（DC9～36V） | 電源正極 | 直流（9～36V）電源正極接口 |
| LAN1 | 網口 | 標準 RJ45 網線接口 |
| ANT | 天線接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://hivx.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |

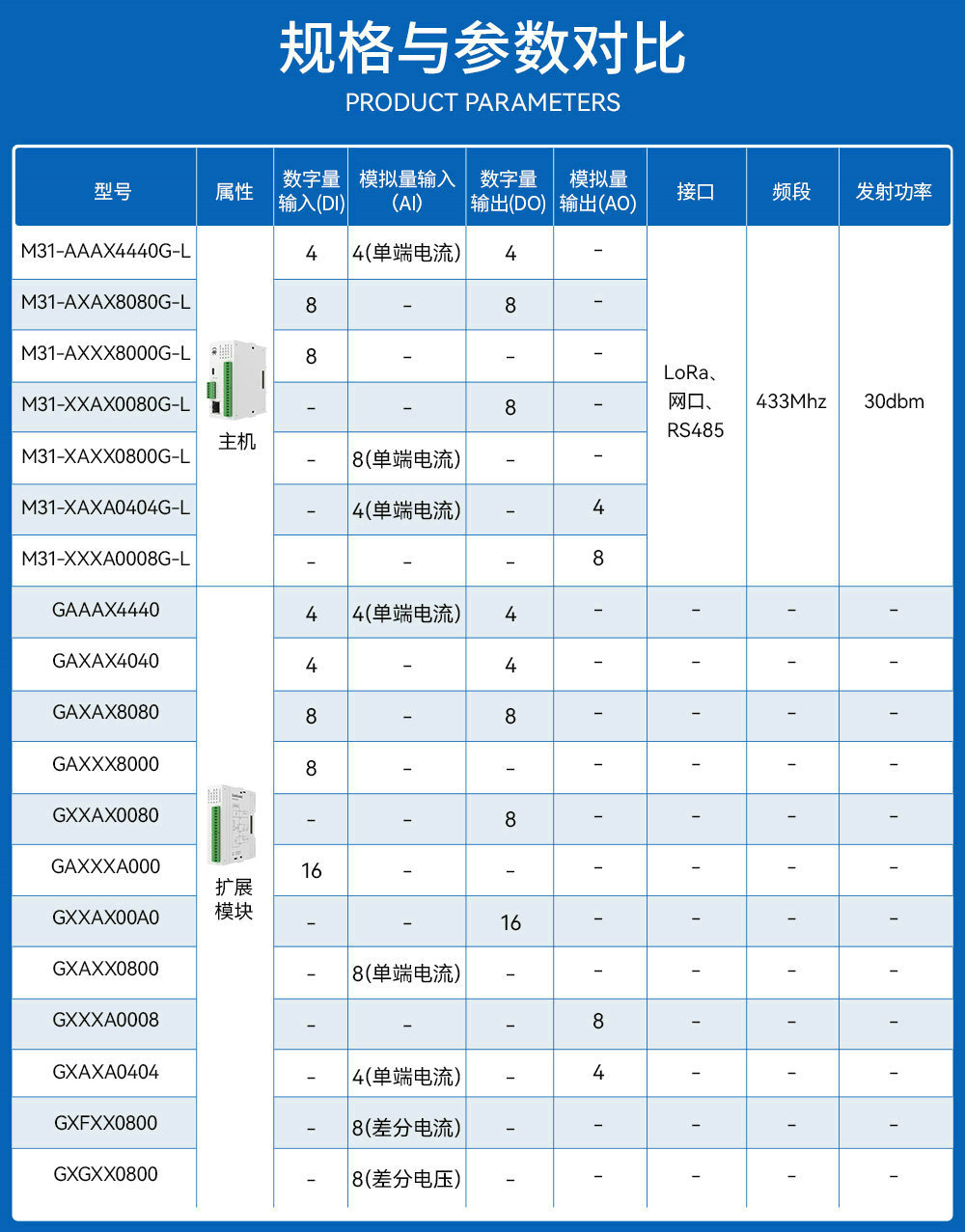

| 產品 型號 | 串口類型 | 以太網類型 | 開關量輸入 | 模擬量輸入 | 開關量輸出 | 模擬量輸出 | 工作電壓(V) | 安裝方式 | 產品尺寸 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
