工作頻率：220.125~236.125MHz
發射功率：22dBm
通信距離：5km
產品重量：255±5g

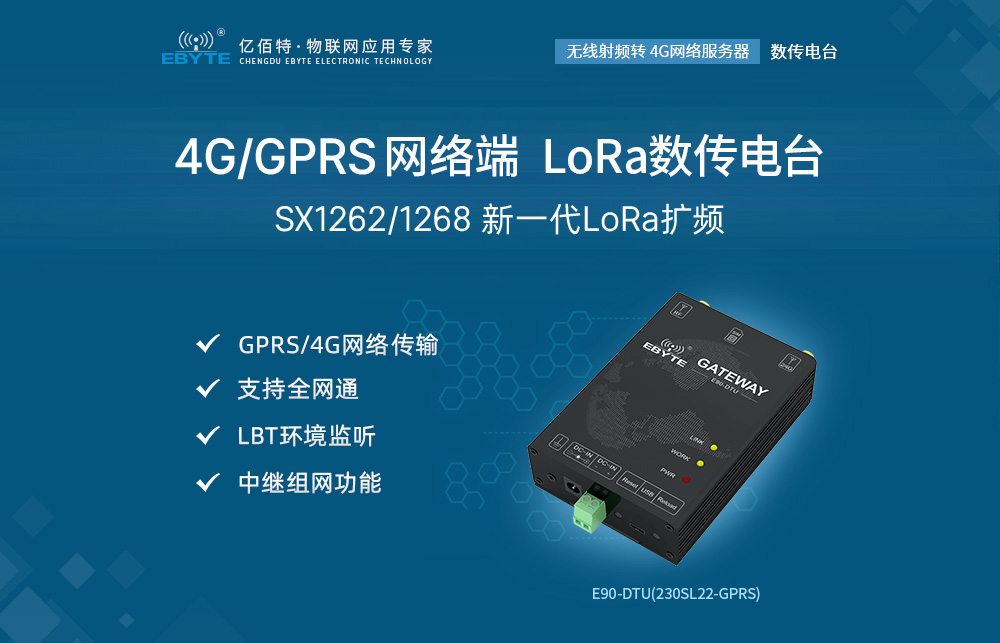

產品簡介：E90-DTU (230SL22-GPRS)是一款無線射頻轉GPRS網絡服務器的數傳電臺，實現了Sub-1G與GPRS網絡數據透明傳輸。支持LoRa 擴頻技術，內部搭載高性能MCU，具有多種傳輸方式，內置了功率放大器（PA）與低噪聲放大器（LNA），實測通信距離可達 5km。
溫馨提示：該產品已下架，批量可發起生產。
| NET 特性參數 | 參數值 |
| 支持頻段 | 四頻：GSM850, EGSM900, DCS1800, PCS1900 模塊可自動搜尋頻率 頻段選擇可以通過 AT 命令來設置 符合 GSM Phase 2/2+ |
| GPRS 連接特性 | GPRS multi-slot class 12 (默認) GPRS multi-slot class 1~12 (可配置) GPRS mobile station class B |
| GPRS 數據特性 | GPRS 數據下行傳輸：最大 85.6kbps GPRS 數據上行傳輸：最大 85.6kbps 編碼格式： CS-1、 CS-2、 CS-3 和 CS-4 支持通常用于 PPP 連接的 PAP（密碼驗證協議）協議 支持通常用于 CHAP（詢問握手認證協議） 協議 內嵌協議： TCP/UDP/FTP/PPP/HTTP/NTP/MMS/SMTP/PING 等。 支持非結構化補充數據業務 (USSD) |
| 天線接口 | SMA接口，NET信號輸出，50歐姆特性阻抗 |
| 發射功率 | Class 4 (2W)： GSM850 和 EGSM900 Class 1 (1W)： DCS1800 和 PCS1900 |
| RF 特性參數 | 參數值 |
| 空中速率 | 2.4kbps，8級可調（0.3、1.2、2.4、4.8、9.6、19.2、38.4、62.5kbps） |
| WOR角色 | 接收方（可配置為接收方/發送方） |
| WOR周期 | 2000ms，（可配置為500ms~4000ms） |
| 發射功率 | 22dBm，4級可調（22、17、13、10dBm） |
| 傳輸方式 | 透?jìng)?/span>（可配置為透明傳輸或者定點傳輸） |
| 模塊地址 | 0~65535（默認地址0） |
| 工作頻段 | 220.125MHz~236.125MHz |
| 接收靈敏度 | -138dbm@0.3kbps |
| 波特率 | 115200bps（不支持修改） |
| 天線接口 | SMA接口（RF信號輸出，50歐姆特性阻抗） |
| 電臺系統參數 | 參數值 |
| 耗流值（典型值） | 66.5mA@12V（空閑狀態下，不傳輸數據） |
| 工作溫度 | -30℃~+70℃（擴展溫度-40℃~+85℃） |
| 工作電壓 | DC8~28V（推薦12V/24V供電） |
| 尺寸 | 108*75*37mm（不含天線） |
| 3GPP 頻段 | 1 Timeslot | 2 Timeslot | 4 Timeslot |
| CS-1 | 9.05kbps | 18.1kbps | 36.2kbps |
| CS-2 | 13.4kbps | 26.8kbps | 53.6kbps |
| CS-3 | 15.6kbps | 31.2kbps | 62.4kbps |
| CS-4 | 21.4kbps | 42.8kbps | 85.6kbps |
| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | 接地螺絲 | 與大地連接 |
| 2 | DC-IN | 電源適配器接口，電源供電范圍8~28V，建議12V/24V |
| 3 | DC-IN- | 電源參考地 |
| 4 | DC-IN+ | 電源輸入，供電范圍8~28V,建議12V/24V |
| 5 | Reset | 系統復位按鍵，長按時間無要求 |
| 6 | USB | Micro USB：參數配置接口 |
| 7 | Reload | 恢復出廠設置按鍵，需長按4~10s生效 |
| 8 | PWR | 紅色：電源指示燈 |
| 9 | WORK | 黃色：數據傳輸指示燈；有數據傳輸時，燈閃爍 |
| 10 | LINK | 黃色：網絡指示，入網后燈常亮 |
| 11 | NET | 4G/GPRS天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 12 | SIM | SIM卡插槽 |
| 13 | RF | RF天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 產品說明書 |
【用戶手冊】E90-DTU(230SL22-GPRS)_Usermanual_CN  |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【通信測試】E90-DTU(XXXSLXX)系列配置軟件 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E90-DTU系列數傳電臺CE認證  |
| 【FCC認證】E90-DTU系列數傳電臺FCC認證.pdf |
| 【SRRC認證】E90-DTU系列數傳電臺-無線電發射設備型號核準證.pdf |
| 在線購買 |
| 該產品已下架停產，批量可發起生產。 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://hivx.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
