接口類型：RS232/RS485
發射功率：30dBm
通信距離：10km
產品尺寸：108*75*37mm 產品重量：238±5g

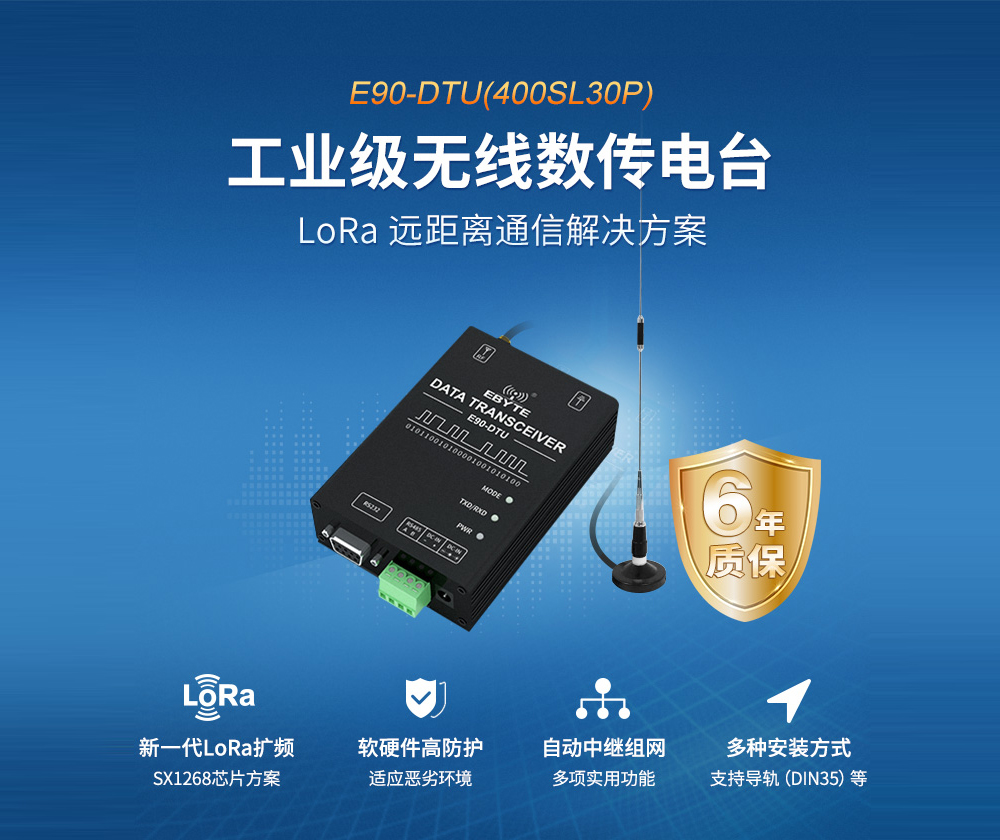

產品簡介：E90-DTU(400SL30P)是真正的高品質工業級無線數傳電臺，電源支持3級防護，RS485、RS232支持4級防護，RF端口支持4級靜電防護，可應用電磁環境較為復雜的工業場合。電臺采用 LoRa擴頻技術，其強大的抗干擾能力，讓無線通信在工業現場更加穩定可靠。它具有多種傳輸方式，默認433.125MHz頻段。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410.125~493.125MHz | 默認433.125MHz |
| 發射功率 | 30 dBm | 約 1W |
| 空中速率 | 0.3k~62.5kbps | 出廠默認 2.4kbps |
| 參考距離 | 10 km | - |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 108*75*37mm | 不含SMA |
| 天線形式 | SMA-K | - |
| 通信接口 | RS232/RS485 | 標準DB9孔式/3.81接線端子 |
| 信道數 | 84 | 半雙工 |
| 緩存容量 | 1000字節 | 可通過指令設置分包 32/64/128/240 字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 8 | 12 | 28 | V | 建議使用12V或24V |
| 發射電流 | - | 288 | - | mA | 30dBm（1W） |
| 守候電流 | - | 42 | - | mA | - |
| 工作溫度 | -40 | 20 | +85 | ℃ | - |
| 工作濕度 | 10 | 60 | 90 | % | - |
| 儲存溫度 | -40 | 20 | +125 | ℃ | - |

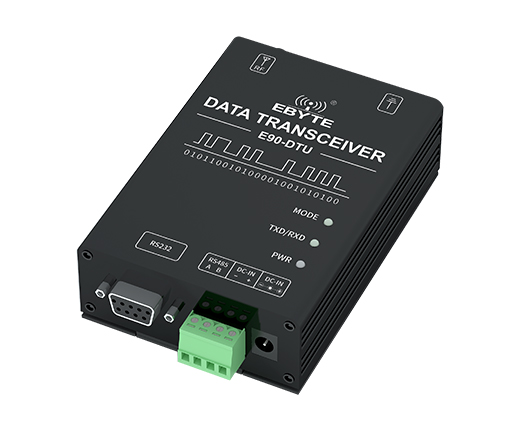

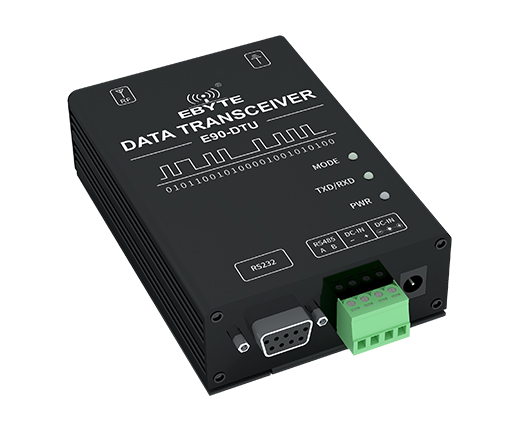

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | RS-232 | RS-232 接口 | 標準 RS-232 接口 |
| 2 | RS485 A | RS485 接口 A | RS485 接口 A 與設備 A 接口相連 |
| 3 | RS485 B | RS485 接口 B | RS485 接口 B 與設備 B 接口相連 |
| 4 | DC-IN - | 壓線式電源輸入負極 | 電源參考地 |
| 5 | DC-IN + | 壓線式電源輸入正極 | 電源輸入 |
| 6 | DC-IN 座子 | DC 插座 5.5*2.1mm | 電源輸入端 |
| 7 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 8 | TX/RX-LED | 數據收發指示燈 | 綠色，發送數據時閃爍。藍色，接收數據時閃爍。 |
| 9 | MODE-LED | 狀態指示燈 | 青色燈亮: 透?jìng)髂Ｊ?/span> 藍色燈亮: WOR 發送模式 綠色燈亮：WOR 接收模式 |
| 10 | 接地螺絲 | 與大地連接 | 與大地連接 |
| 11 | 天線接口 | SMA-K 接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
| 產品說明書 |
??????【用戶手冊】E90-DTU(400SL30P）_UserManual_CN  |
| ??????【應用文檔】天線使用注意事項 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】E90-DTU(400SL30P)參數配置軟件 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E90-DTU系列數傳電臺CE認證  |
| 【FCC認證】E90-DTU系列數傳電臺FCC認證.pdf |
| 【SRRC認證】E90-DTU系列數傳電臺-無線電發射設備型號核準證.pdf |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://hivx.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
