接口信號：串口(RS485/RS232)、網口(RJ45)
工作電壓：DC 8～28V
安裝方式：定位孔安裝
產品尺寸：198*109*26.5mm 產品重量：518g±5g

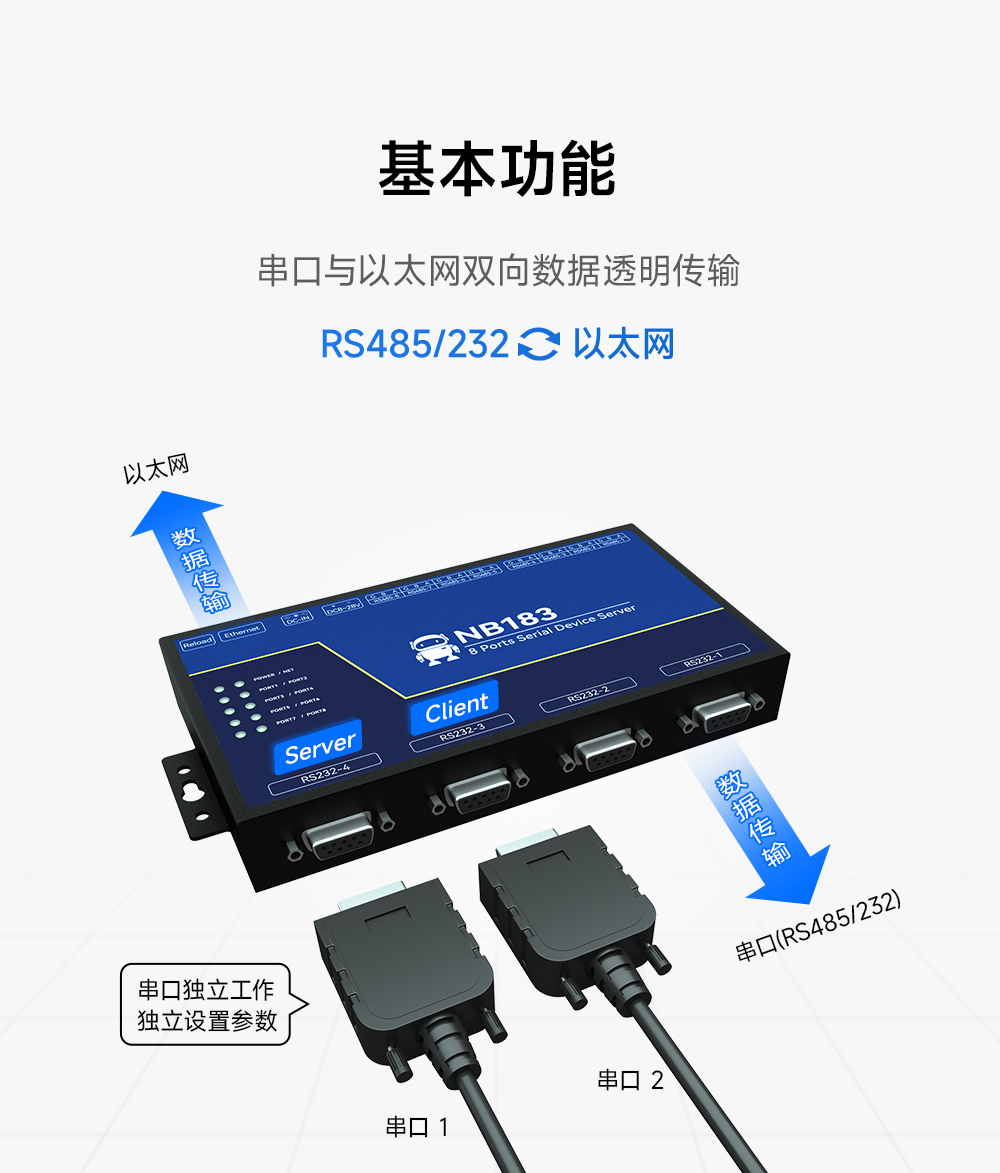

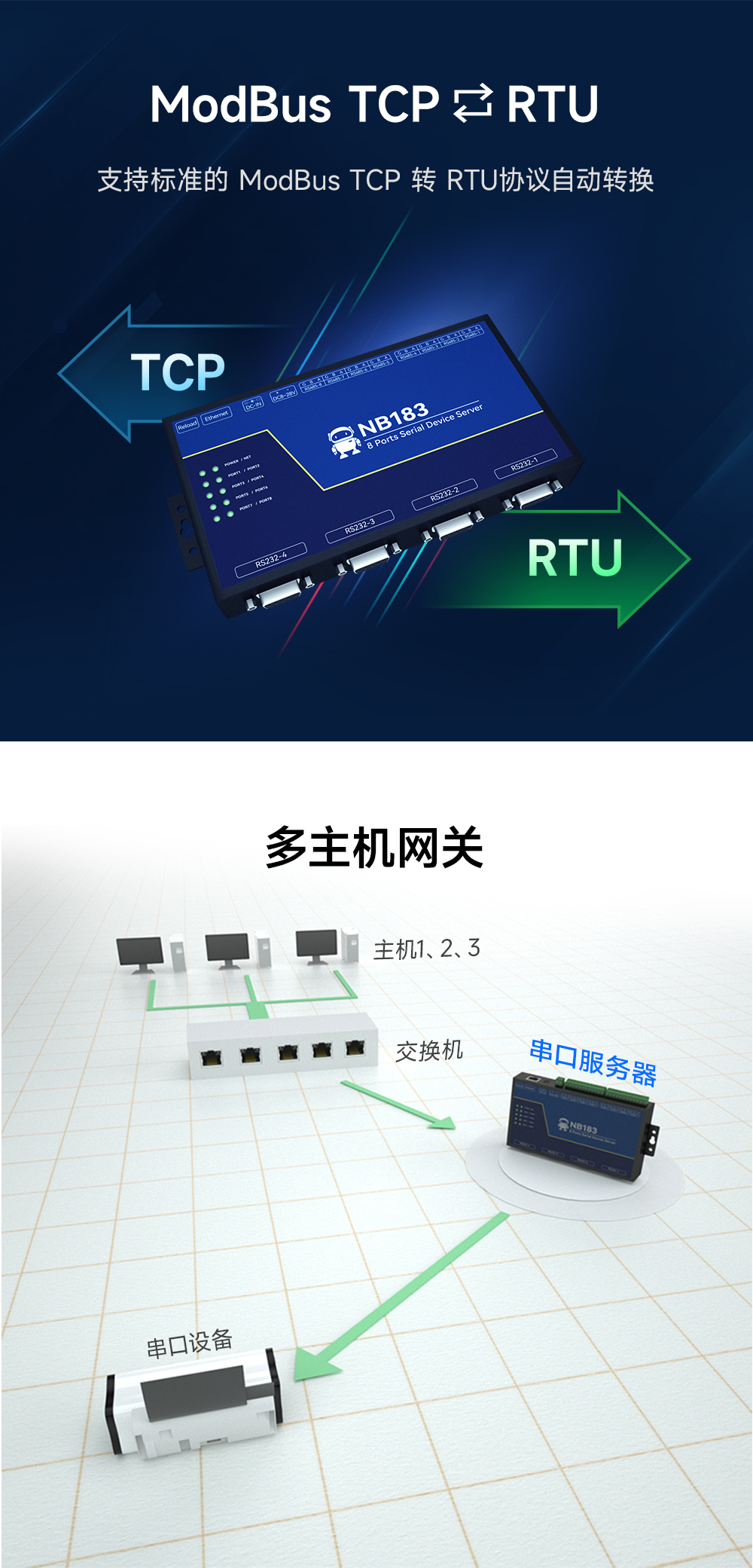

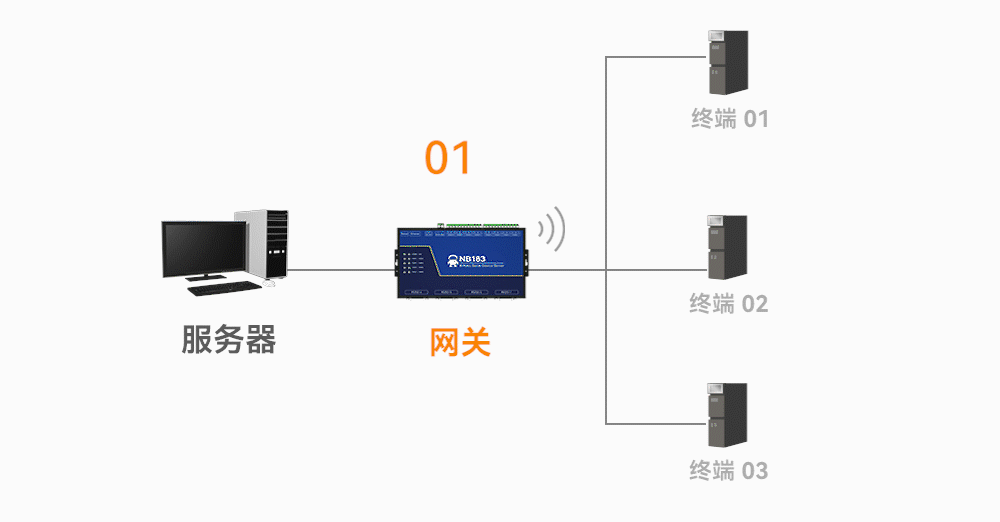

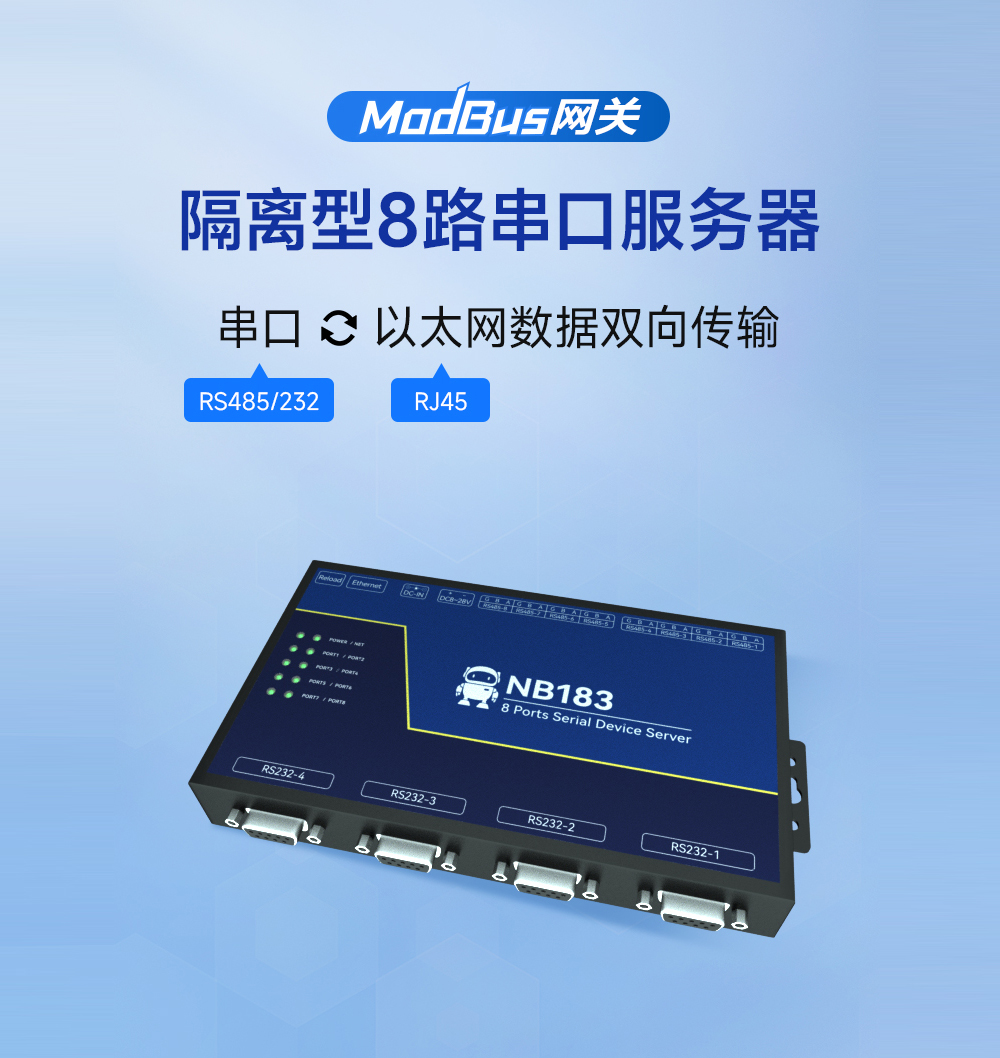

產品簡介：億佰特自主研發的串口服務器系列產品，內部集成了TCP/IP協議棧，可實現串口到以太網口數據的雙向透明傳輸、Modbus協議轉換、串口設備上云等功能。該串口服務器支持上位機配置，只需簡單的配置，即可輕松實現串口設備的聯網、上云等功能。廣泛應用于機房監控、環境監控、智能交通、道閘控制、智能快遞柜等行業。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，批量可發起生產。
| 項目 | 接口 | 說明 |
| 電源 | 壓線端子 | 直流8~28 V,不可同時輸入電源; 壓線端子:采用5.08mm*2鳳凰端子; DC母頭:直插式圓孔，外徑5.5mm，內徑2.0mm; |
| DC母頭 | ||
| 網口 | RJ45 | 10M |
| 串口 | 通道1~通道4 | 接口1 (RS485， 3.81mm 鳳凰端子，支持隔離); 接口2 (RS232，標準RS232線序DB9母頭); |
| 通道5~通道8 | RS485，3.81mm 鳳凰端子，支持隔離 | |

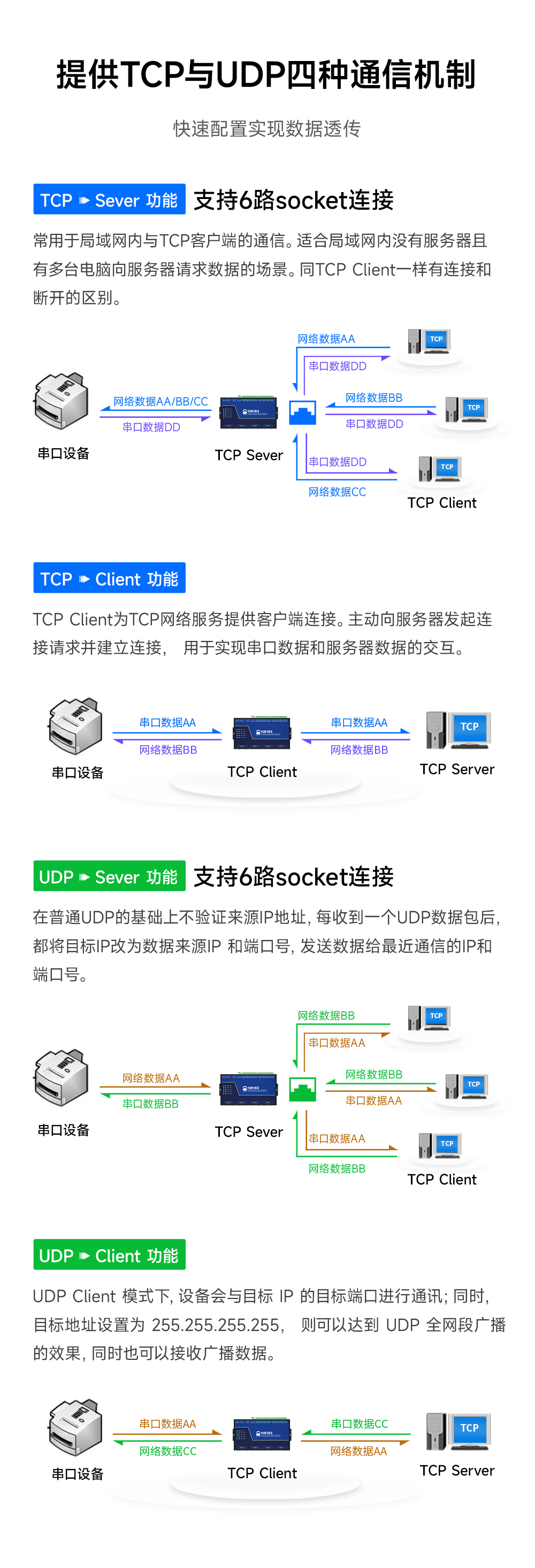

| 工作模式 | TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client(默認TCP Server ) | |
| 網絡協議 | IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT | |
| 獲取方式 | DHCP、靜態IP（默認靜態IP） | |
| 域名解析 | 支持 | |

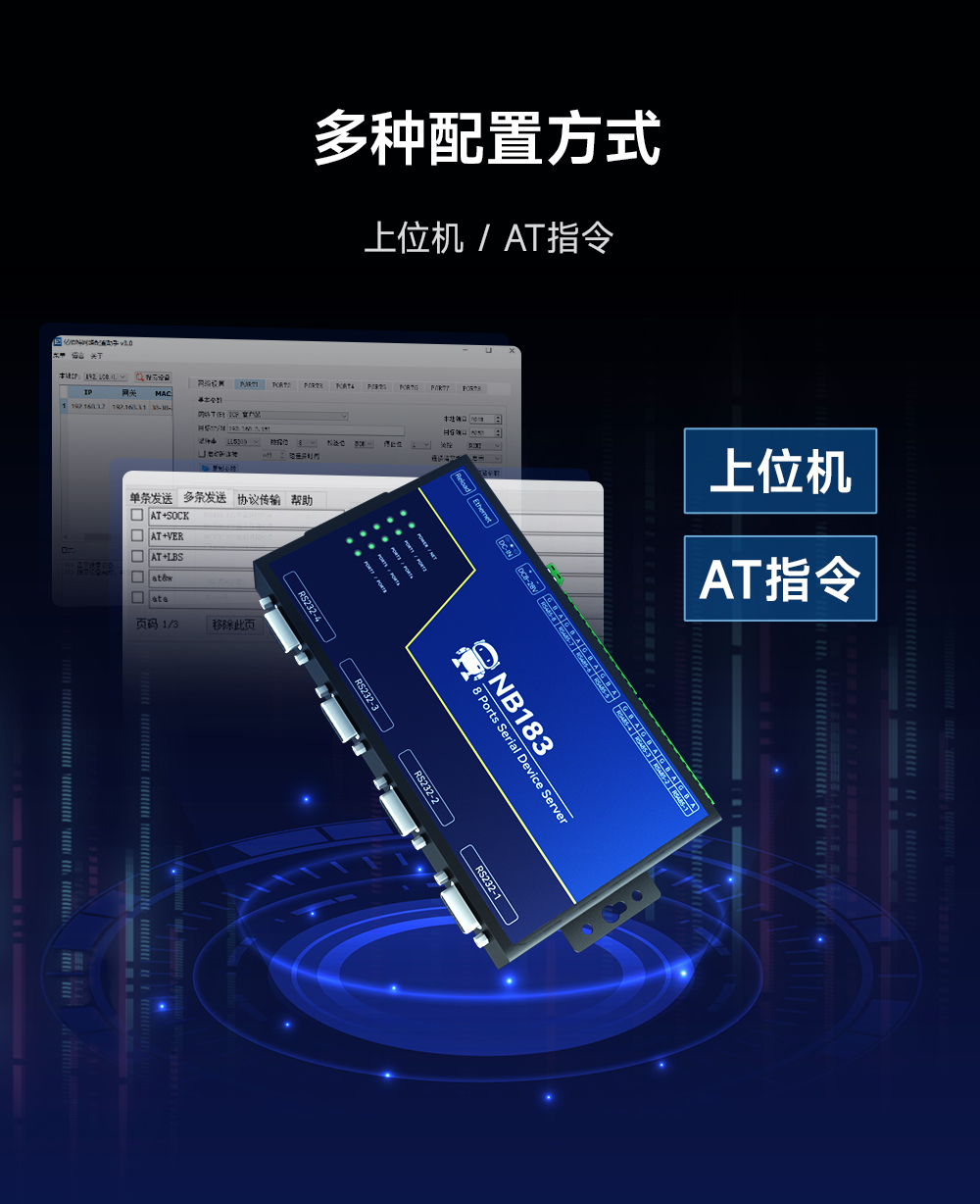

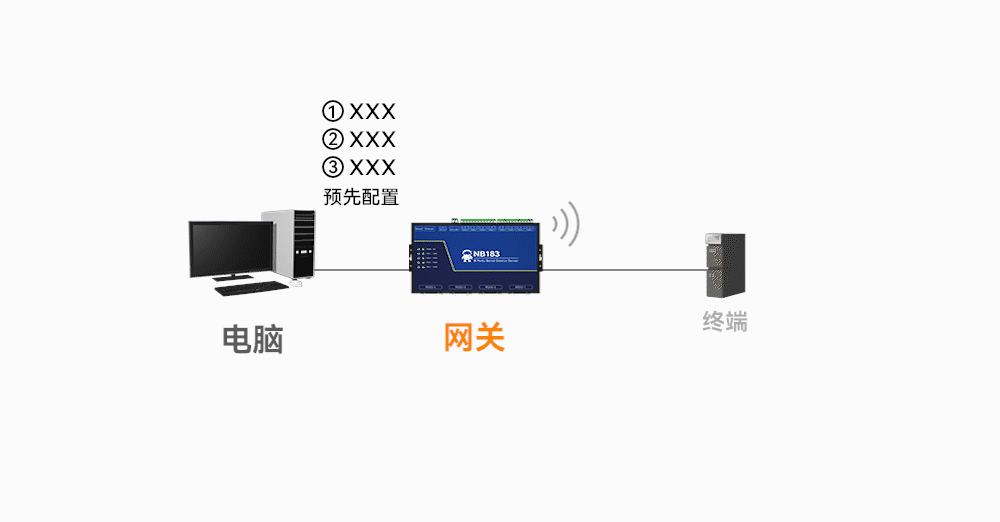

| 配置方式 | 配置工具、AT指令 | |
| IP地址 | 可自定義（默認，192.168.3.7） | |
| 本地端口 | 可自定義（默認，通道|1～通道8: 8001-8008） | |
| 子網掩碼 | 可自定義（默認，255.255.255.0) | |
| 網關 | 可自定義（默認，192.168.3.1) | |
| 串口緩存 | 512 Byte | |
| 串口打包機制 | 512 Byte | |
| 串口波特率 | 2400~115200 bps（默認115200） | |
| 數據位 | 8 | |
| 停止位 | 1、2（默認1） | |
| 校驗位 | None、Odd、Even（默認None） | |
| 流控 | 不支持 | |
| 安裝方式 | 定位孔安裝 | |
| 產品尺寸 | 198mm*109mm* 26.5mm(長*寬*高） | |
| 產品重量 | 518g ± 5g | |

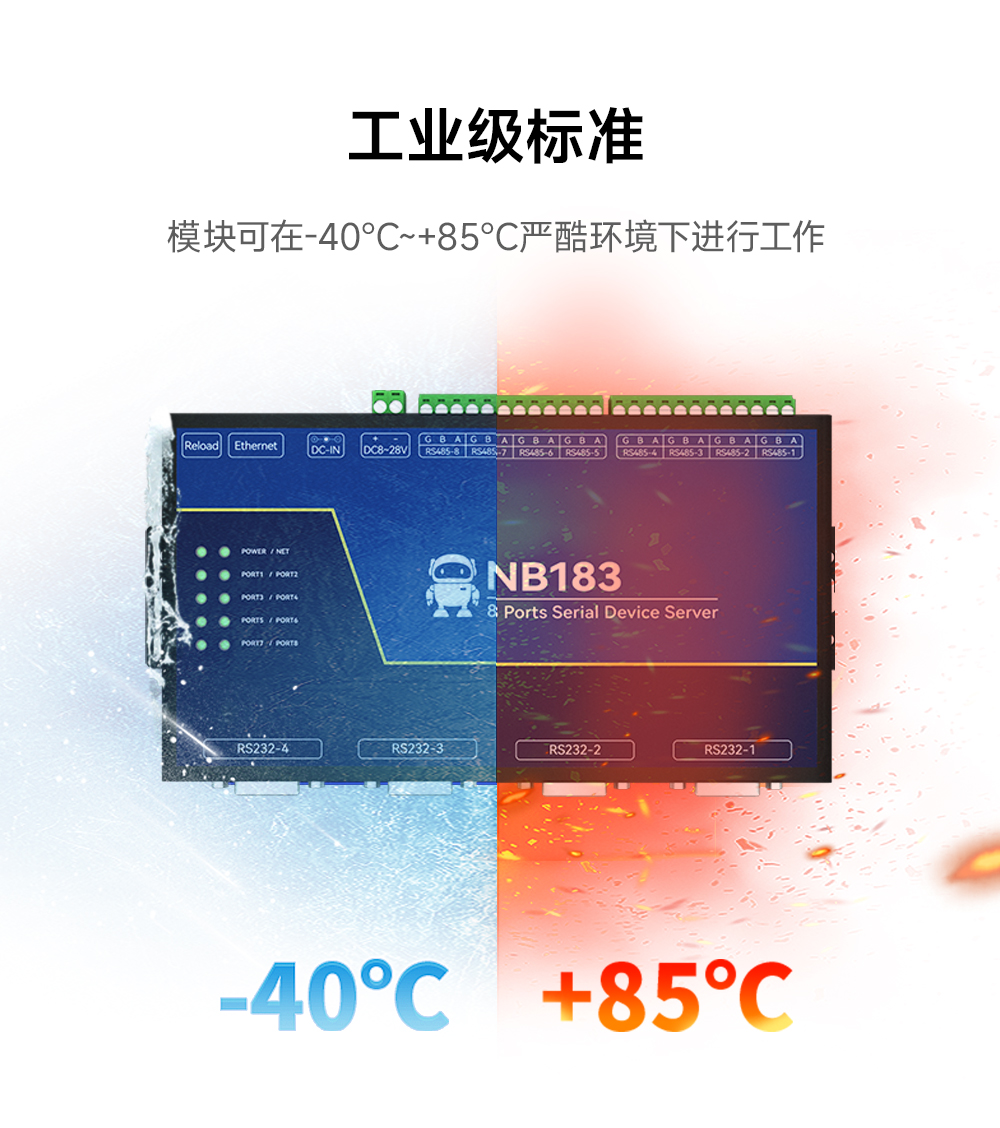

| 工作溫濕度 | -40～+85℃、5%~95%RH（無凝露） | |
| 存儲溫濕度 | -40~+105℃、5%~95%RH（無凝露） | |

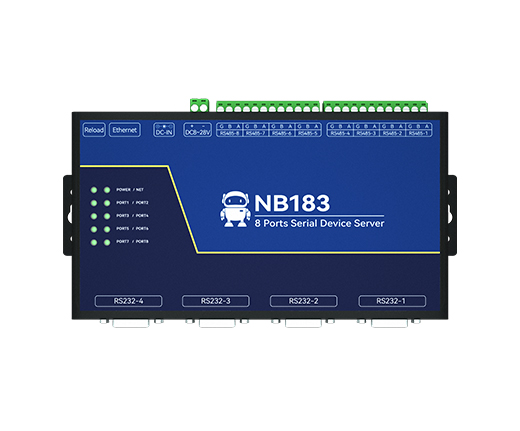

| 序號 | 名稱 | 功能 | 說明 |
| 1 | RS485-1-A | 通道1-RS485接口A | 3.81mm鳳凰端子 |
| 2 | RS485-1-B | 通道1-RS485接口B | 3.81mm鳳凰端子 |
| 3 | RS485-1-G | 通道1-RS485接口G | 3.81mm鳳凰端子 |
| 4 | RS485-2-A | 通道2-RS485接口A | 3.81mm鳳凰端子 |
| 5 | RS485-2-B | 通道2-RS485接口B | 3.81mm鳳凰端子 |
| 6 | RS485-2-G | 通道2-RS485接口G | 3.81mm鳳凰端子 |
| 7 | RS485-3-A | 通道3-RS485接口A | 3.81mm鳳凰端子 |
| 8 | RS485-3-B | 通道3-RS485接口B | 3.81mm鳳凰端子 |
| 9 | RS485-3-G | 通道3-RS485接口G | 3.81mm鳳凰端子 |
| 10 | RS485-4-A | 通道4-RS485接口A | 3.81mm鳳凰端子 |
| 11 | RS485-4-B | 通道4-RS485接口B | 3.81mm鳳凰端子 |
| 12 | RS485-4-G | 通道4-RS485接口G | 3.81mm鳳凰端子 |
| 13 | RS485-5-A | 通道5-RS485接口A | 3.81mm鳳凰端子 |
| 14 | RS485-5-B | 通道5-RS485接口B | 3.81mm鳳凰端子 |
| 15 | RS485-5-G | 通道5-RS485接口G | 3.81mm鳳凰端子 |
| 16 | RS485-6-A | 通道6-RS485接口A | 3.81mm鳳凰端子 |
| 17 | RS485-6-B | 通道6-RS485接口B | 3.81mm鳳凰端子 |
| 18 | RS485-6-G | 通道6-RS485接口G | 3.81mm鳳凰端子 |
| 19 | RS485-7-A | 通道7-RS485接口A | 3.81mm鳳凰端子 |
| 20 | RS485-7-B | 通道7-RS485接口B | 3.81mm鳳凰端子 |
| 21 | RS485-7-G | 通道7-RS485接口G | 3.81mm鳳凰端子 |
| 22 | RS485-8-A | 通道8-RS485接口A | 3.81mm鳳凰端子 |
| 23 | RS485-8-B | 通道8-RS485接口B | 3.81mm鳳凰端子 |
| 24 | RS485-8-G | 通道8-RS485接口G | 3.81mm鳳凰端子 |

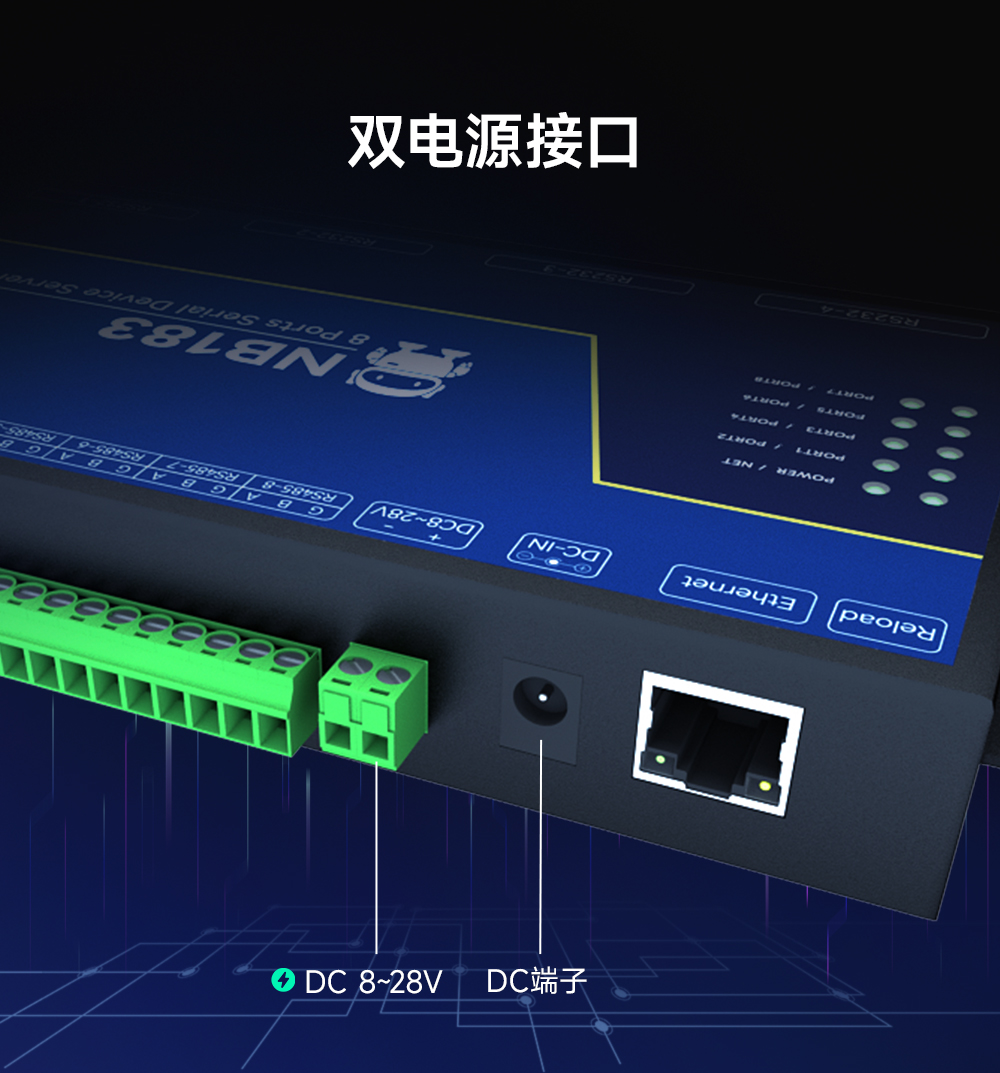

| 25 | - | DC8-28V的負極 | 直流8-28 V，2*5.08mm鳳凰端子輸入; 不可與插座同時供電; |
| 26 | + | DC 8-28V的正極 | 直流8-28 V，2*5.08mm鳳凰端子輸入; 不可與插座同時供電; |
| 27 | DC-IN | 直流電源輸入 | 直流8-28V; 直插式圓孔，外徑5.5mm，內徑2.0mm: 不可與端子同時供電; |
| 28 | Ethernet | 以太網接口 | 標準RJ45以太網接口，10/100M自適應 |
| 29 | Reload | 恢復出廠按鍵 | 長按5s后NET常亮5s，設備恢復出廠 |
| 30 | RS232-4 | 通道4-RS232接口 | 標準DB9母頭，2-TXD、3-RXD、5-GND |
| 31 | RS232-3 | 通道3-RS232接 | 標準DB9母頭，2-TXD、3-RXD、5-GND |
| 32 | RS232-2 | 通道2-RS232接口 | 標準DB9母頭，2-TXD、3-RXD、5-GND |
| 33 | RS232-1 | 通道1-RS232接口 | 標準DB9母頭，2-TXD、3-RXD、5-GND |
