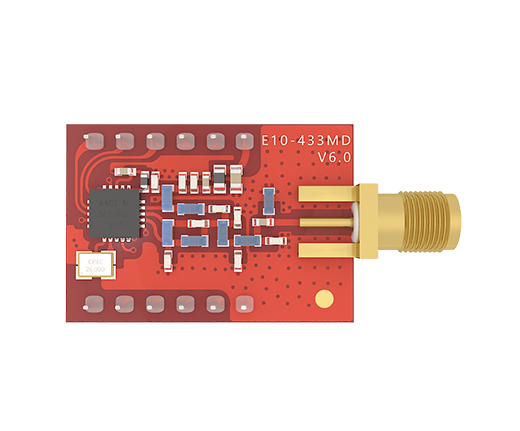

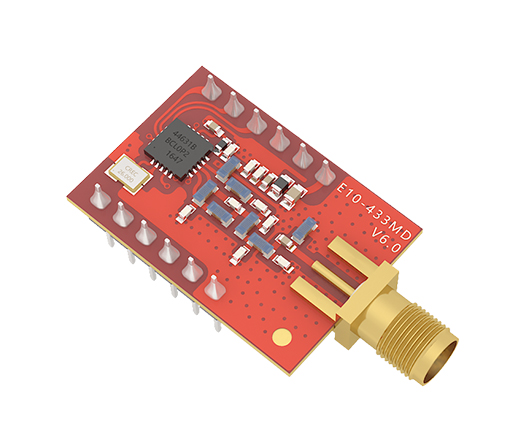

芯片方案：SI4463
工作頻率：425~525MHz
發射功率：20dBm
通信距離：2km
通信接口：SPI
產品重量：3.5±0.1g

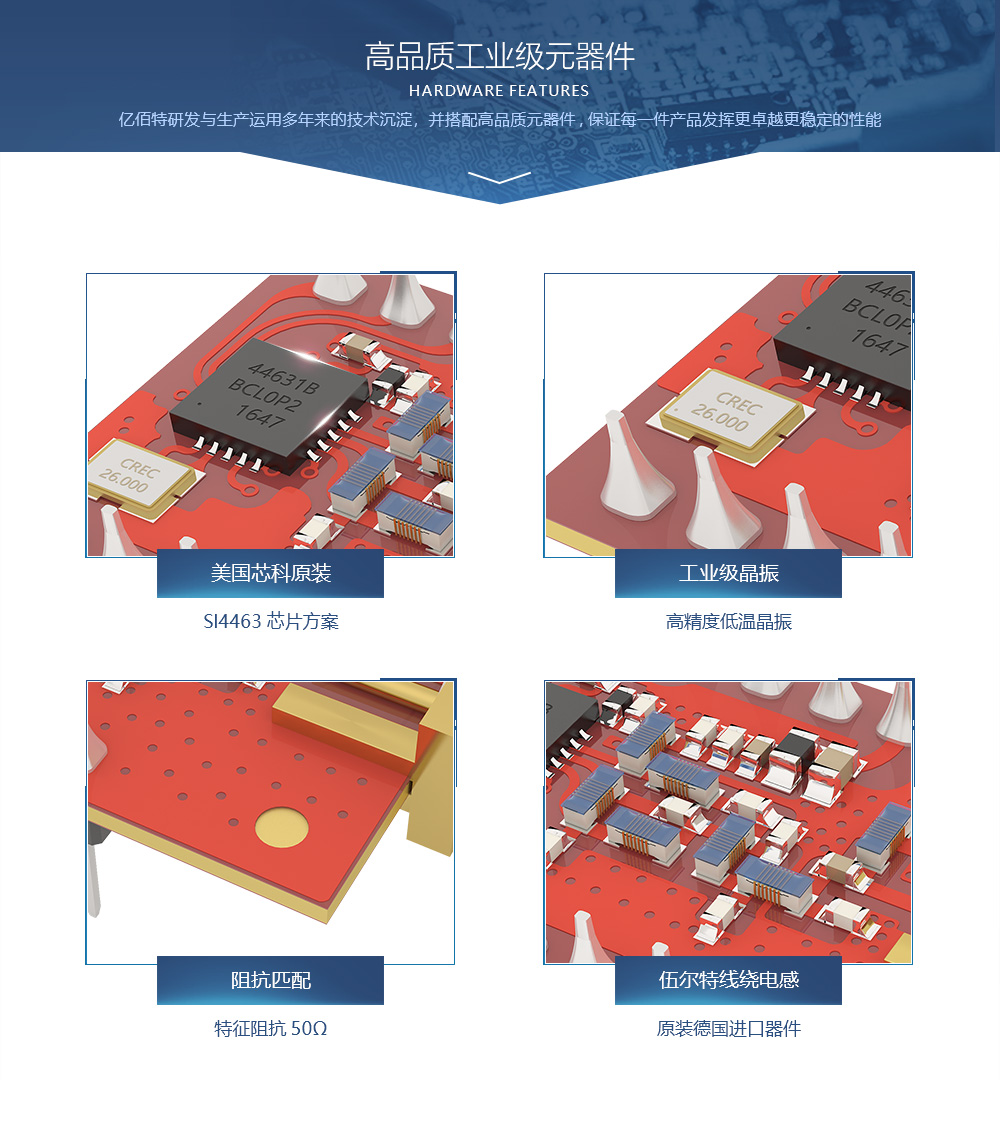

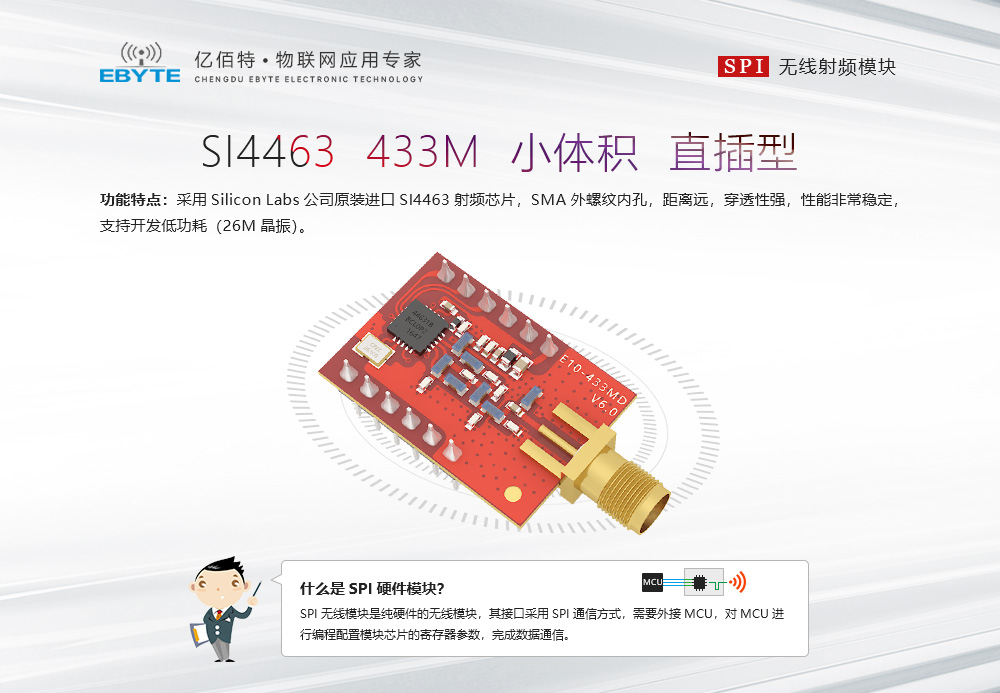

產品簡介：采用Silicon Labs公司原裝進口SI4463射頻芯片，SMA外螺紋內孔，距離遠，穿透性強，性能非常穩定，支持開發低功耗（26M晶振）。
溫馨提示：該產品已下架，批量可發起生產。
| 序號 | 參數名稱 | 參數值 | 注釋 |
| 1 | 射頻芯片 | SI4463 | Silicon Labs |
| 2 | 模塊尺寸 | 16.6 *24mm | 不含SMA |
| 3 | 模塊重量 | 3.4g | 含SMA |
| 4 | 工作頻段 | 425MHz ~ 525MHz | 可通過軟件調節，模塊采用26M晶振 |
| 5 | 生產工藝 | 無鉛工藝 | 無線類產品必須機貼方能保證批量一致性和可靠性 |

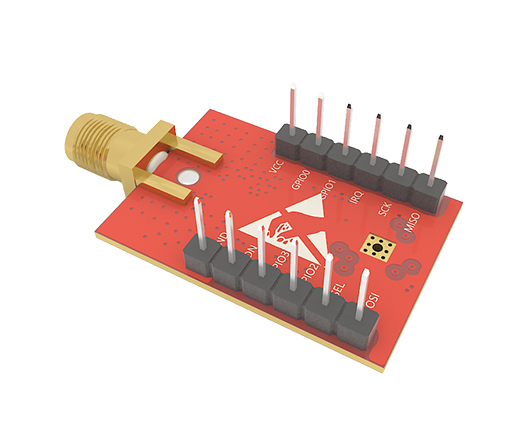

| 6 | 接口方式 | 2 * 6 * 2.54mm | 直插 |
| 7 | 供電電壓 | 1.8 ~ 3.6V DC | 注意：高于3.6V電壓，將導致模塊永久損毀 |
| 8 | 通信電平 | 0.7VCC ~ 3.5V | VCC指模塊供電電壓 |
| 9 | 實測距離 | 2000m | 晴朗空曠，最大功率，高度2m，250k空中速率 |
| 10 | 發射功率 | 最大20dBm | 約100mW |
| 11 | 空中速率 | 0.123k ~ 1Mbps | 建議盡可能使用低速 |
| 12 | 關斷電流 | 0.6uA | |

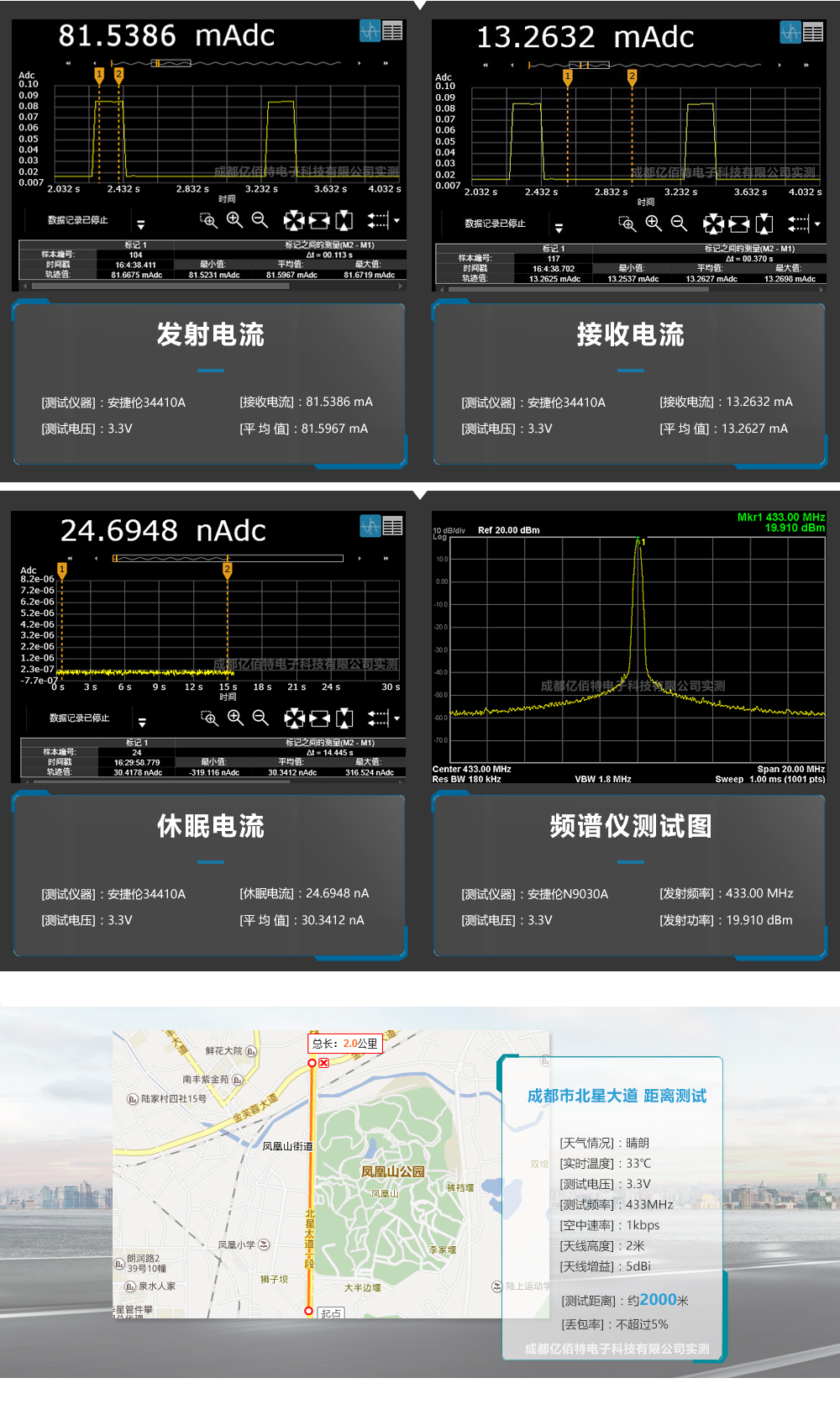

| 13 | 發射電流 | 80mA@20dBm | 供電能力必須大于200mA |
| 14 | 接收電流 | 13mA | 3.3V |
| 15 | 通信接口 | SPI | 最高速率可達10Mbps |
| 16 | 發射長度 | 1~64字節 | 單個數據包 |
| 17 | 接收長度 | 1~64字節 | 單個數據包 |
| 18 | RSSI支持 | 支持 | 詳見芯片手冊 |
| 19 | 天線接口 | SMA-K | 外螺紋內孔，50Ω特性阻抗 |
| 20 | 工作溫度 | -40 ~ +85℃ | 工業級 |
| 21 | 工作濕度 | 10% ~ 90% | 相對濕度，無冷凝 |
| 22 | 儲存溫度 | -40 ~ +125℃ | 工業級 |
| 23 | 接收靈敏度 | -126dBm@1kbps | 詳見芯片手冊 |

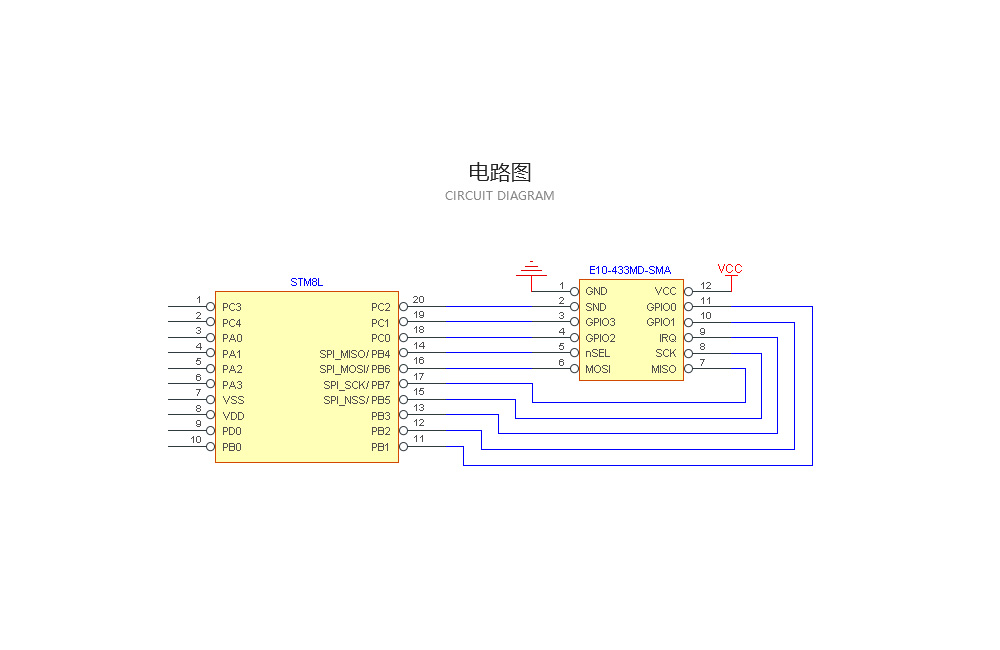

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | SDN | - | 模塊工作使能控制引腳，工作時為低電平（詳見SI4463 手冊） |
| 3 | GPIO3 | 輸出 | 連接模塊內部射頻開關的發射，可不連接，由SI4463 智能控制 |
| 4 | GPIO2 | 輸出 | 連接模塊內部射頻開關的接收，可不連接，由SI4463 智能控制 |
| 5 | nSEL | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 6 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 7 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
| 8 | SCK | 輸入 | 模塊SPI時鐘引腳 |
| 9 | IRQ | 輸出 | 模塊中斷引腳 |
| 10 | GPIO1 | 輸出 | 模塊信息輸出引腳（詳見SI4463 手冊） |
| 11 | GPIO0 | 輸出 | 模塊信息輸出引腳（詳見SI4463 手冊） |
| 12 | VCC | - | 供電電源，范圍必須1.8~ 3.6V之間 |
