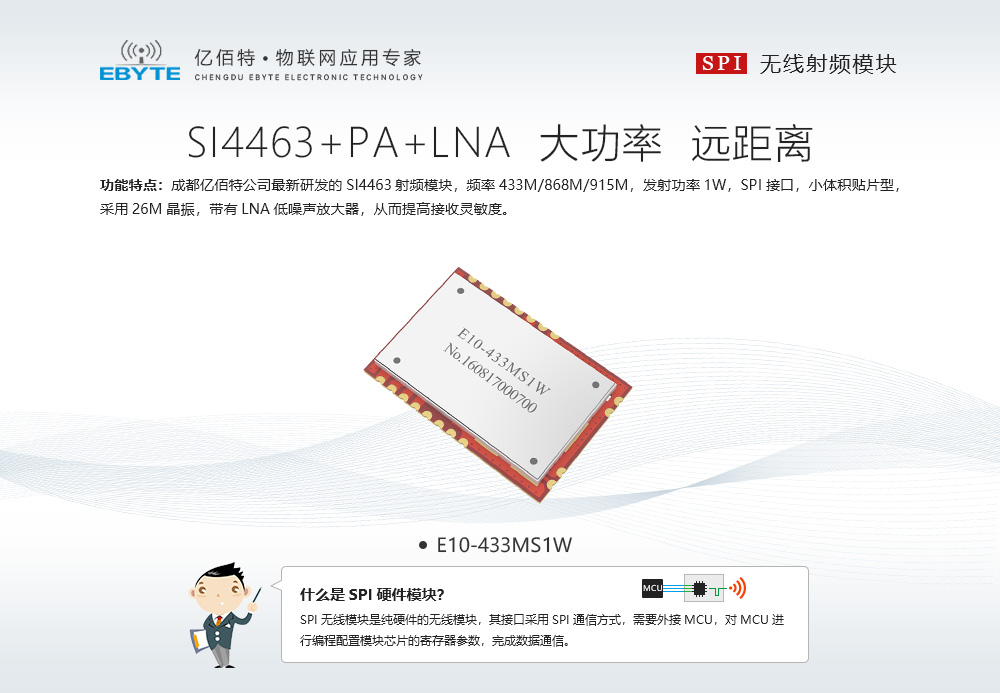

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 425~525 MHz | 出廠默認 433MHz（26MHz晶振） |
| 發射功率 | 30 dBm | 最大功率（約1W） |
| 接收靈敏度 | -123 dBm | 空速 0.123kbps |
| 空中速率 | 0.123k~1Mbps | 出廠默認 0.123kbps |

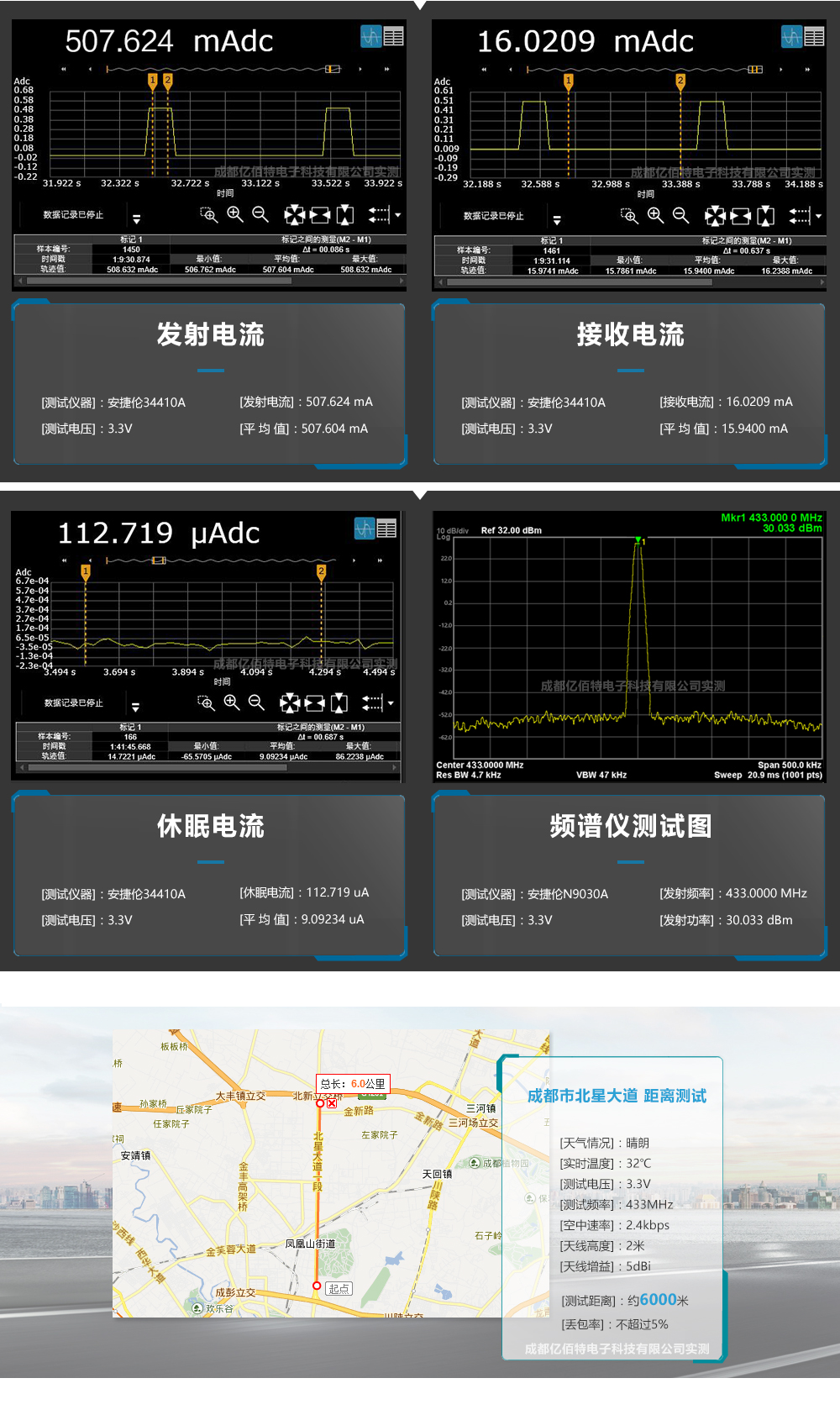

| 實測距離 | 6000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速0.123kbps |
| 硬件參數 | 參數值 | 備注 |

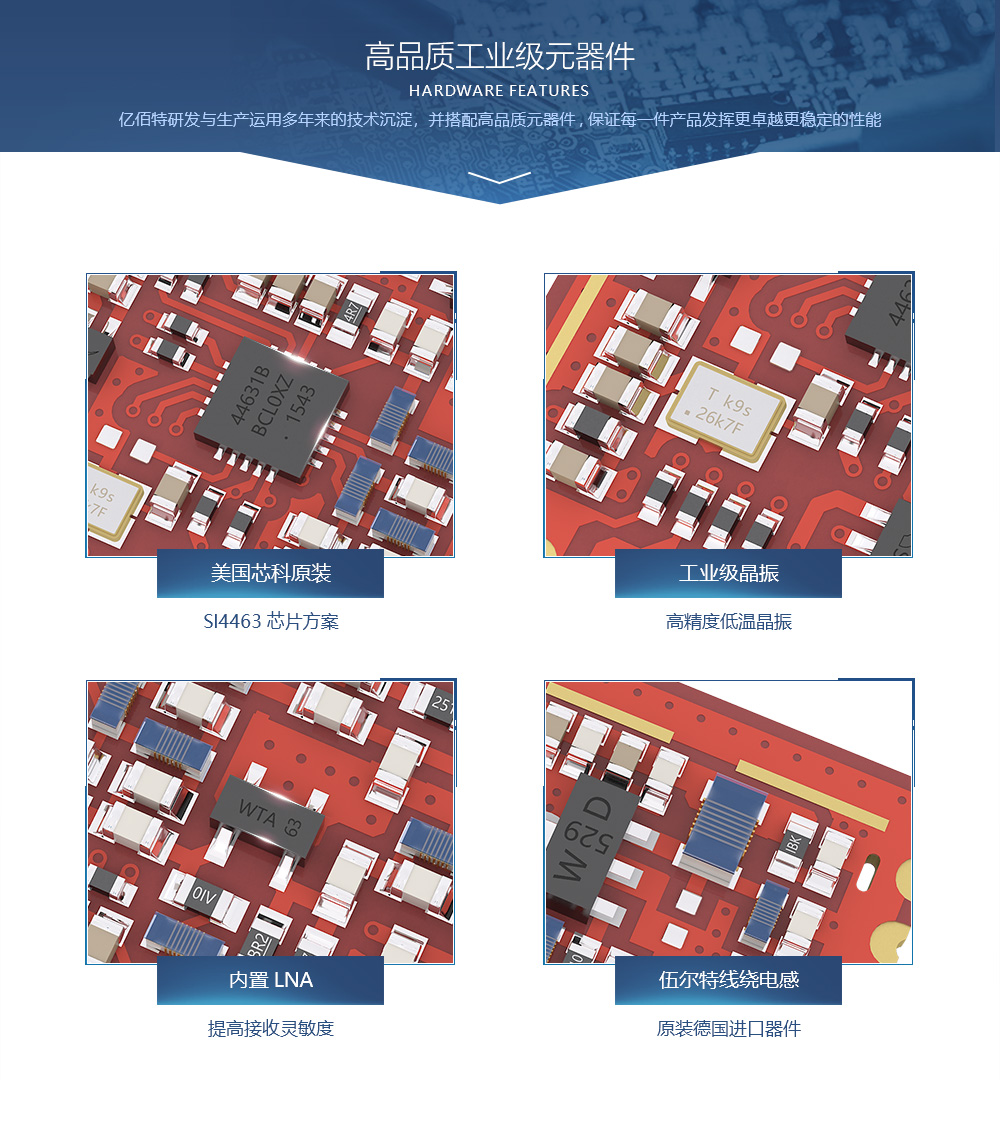

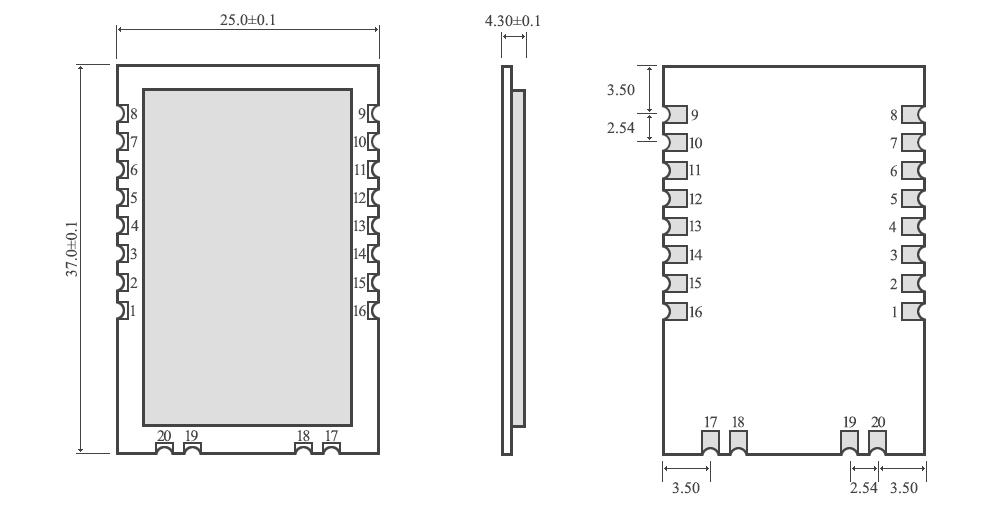

| 尺寸大小 | 25 * 37 mm | |
| 天線形式 | 郵票孔 | |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 4.8 | 5.0 | 5.5 | V | |
| 通信電平 | 1.8 | 3.3 | 3.6 | V | |
| 發射電流 | 607.2 | 660.0 | 726.0 | mA | 30dBm（1W） |
| 接收電流 | 20.2 | 22.0 | 24.2 | mA | |
| 休眠電流 | 2.5 | 5.0 | 6.5 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

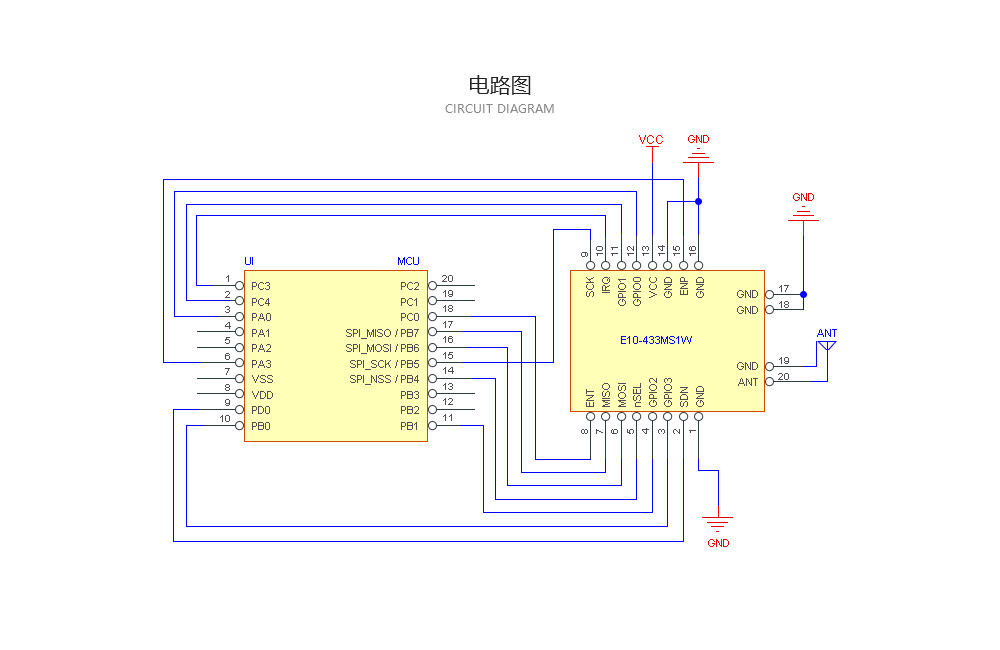

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 輸入 | 地線，連接到電源參考地 |
| 2 | SDN | 輸入 | 模塊工作使能控制引腳，工作時為低電平（詳見 SI4463 手冊） |
| 3 | GPIO3 | 輸出 | 連接模塊內部射頻開關的發射，可不連接，由 SI4463 智能控制 |
| 4 | GPIO2 | 輸出 | 連接模塊內部射頻開關的接收，可不連接，由 SI4463 智能控制 |
| 5 | nSEL | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 6 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 7 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
| 8 | ENT | 輸入 | 射頻時鐘（晶振）使能（高電平打開，低電平關斷） |
| 9 | SCK | 輸出 | 模塊SPI時鐘引腳 |
| 10 | IRQ | 輸出 | 模塊中斷引腳 |
| 11 | GPIO1 | 輸出 | 模塊信息輸出引腳（詳見 SI4463 手冊） |
| 12 | GPIO0 | 輸出 | 模塊信息輸出引腳（詳見 SI4463 手冊） |
| 13 | VCC | 輸入 | 供電電源，必須 3.3~5.5V 之間（推薦使用 4.75~5.25V 輸出滿功率） |
| 14 | GND | 輸入 | 地線，連接到電源參考地 |
| 15 | ENP | 輸入 | 射頻 PA_VDD 電源使能引腳（高電平打開，低電平關斷） |
| 16 | GND | 輸入 | 地線，連接到電源參考地 |
| 17 | GND | 輸入 | 地線，連接到電源參考地 |
| 18 | GND | 輸入 | 地線，連接到電源參考地 |
| 19 | GND | 輸出 | 地線，天線端口參考地 |
| 20 | ANT | 輸出 | 天線接口（高頻信號輸出引腳） |
